CDC-TW-0502-1-ACB

CDC-TW-0502-1-ACB

SILNÝ A TICHÝ ŘETĚZOVÝ POHON PLNÝ TECHNOLOGIÍ

Kategorie:

Požární odvětrání

Můžete otevřít i větší okna téměř bez hluku: Náš řetězový pohon CDC-TW-0502-1-ACB se skládá ze dvou řetězových pohonů v jednom pouzdře. Výhoda: Instalace je stejně snadná jako u řetězů s dvojnásobným výkonem.

Vlastnosti

Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
Nízká hlučnost při provozu díky inovativnímu akustickému oddělení součástí pohonu.

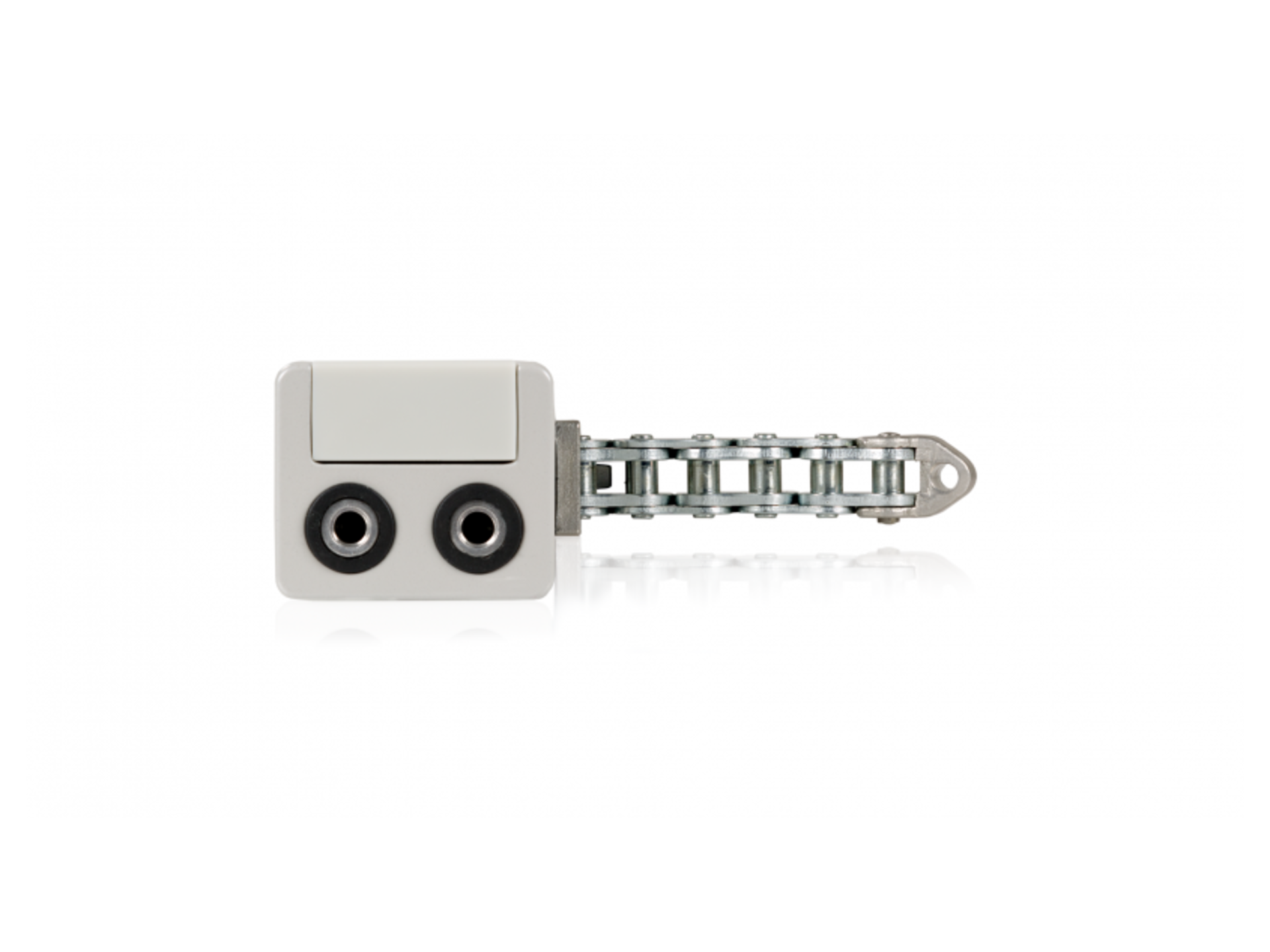

Dva hnací řetězy pro optimální aplikaci síly na křídlo
Připojení je možné z levé nebo pravé strany (napájení zahrnuje signály BUS)
Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
K dispozici ve všech barvách RAL
Integrované sběrnicové rozhraní ACB (Advanced Communication Bus) s protokolem Modbus
Pohon je integrován přímo prostřednictvím otevřené sběrnicové komunikace přes ACB (Advanced Communication Bus), např. do systému řízení budov.
K dispozici v libovolném odstínu dle vzorníku RAL
Lze použít prakticky pro všechny typy okenních otvorů

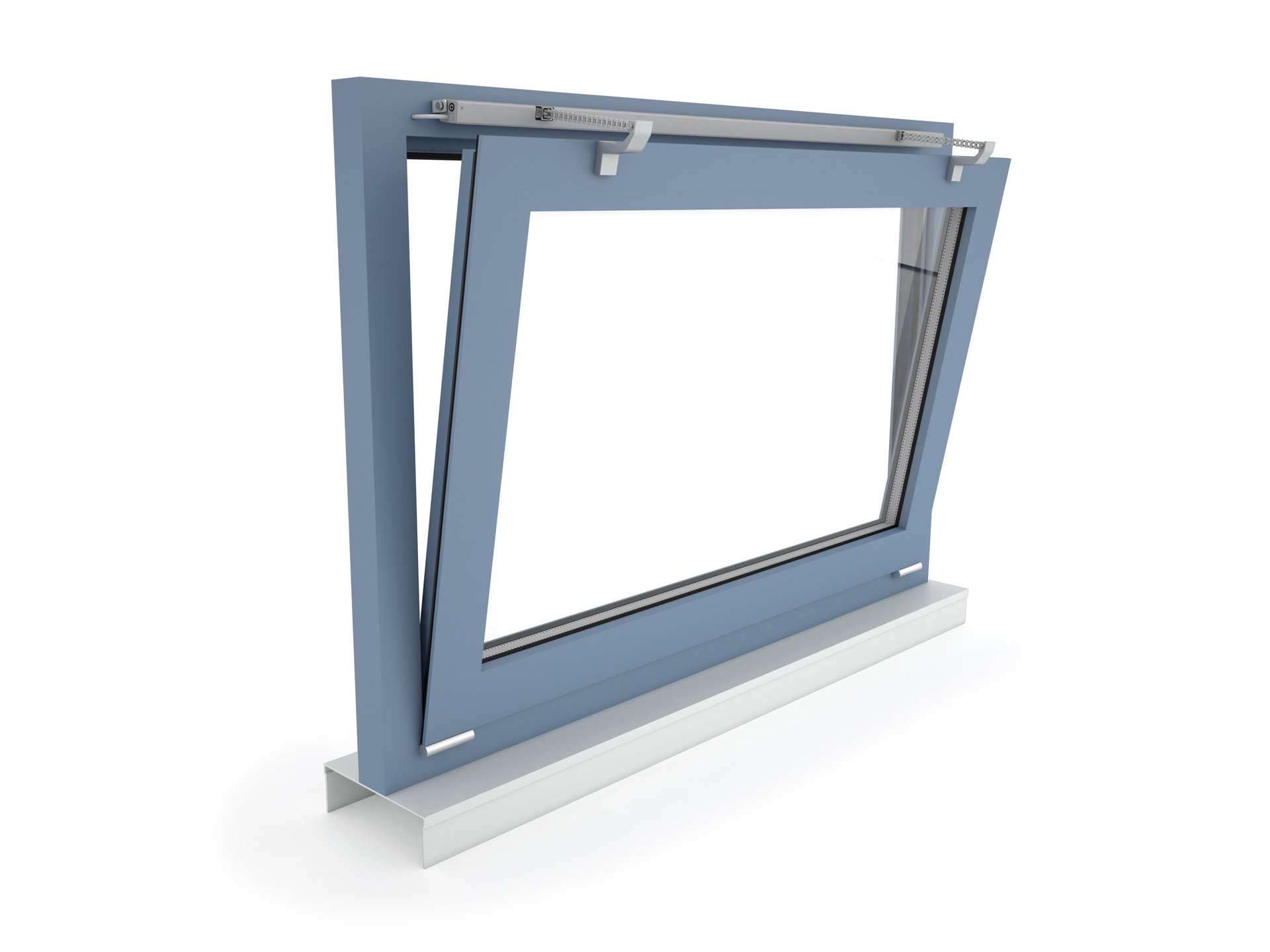

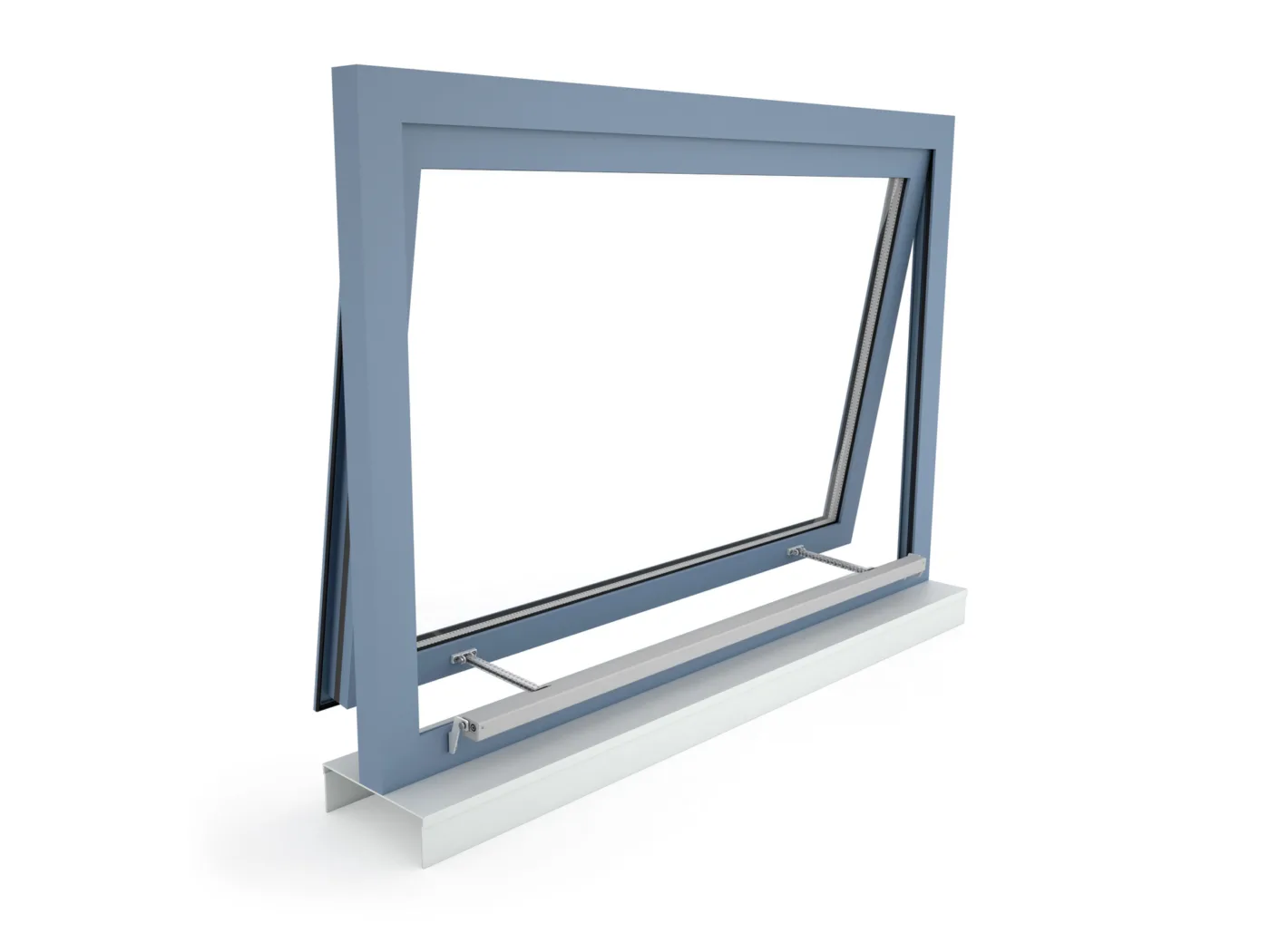

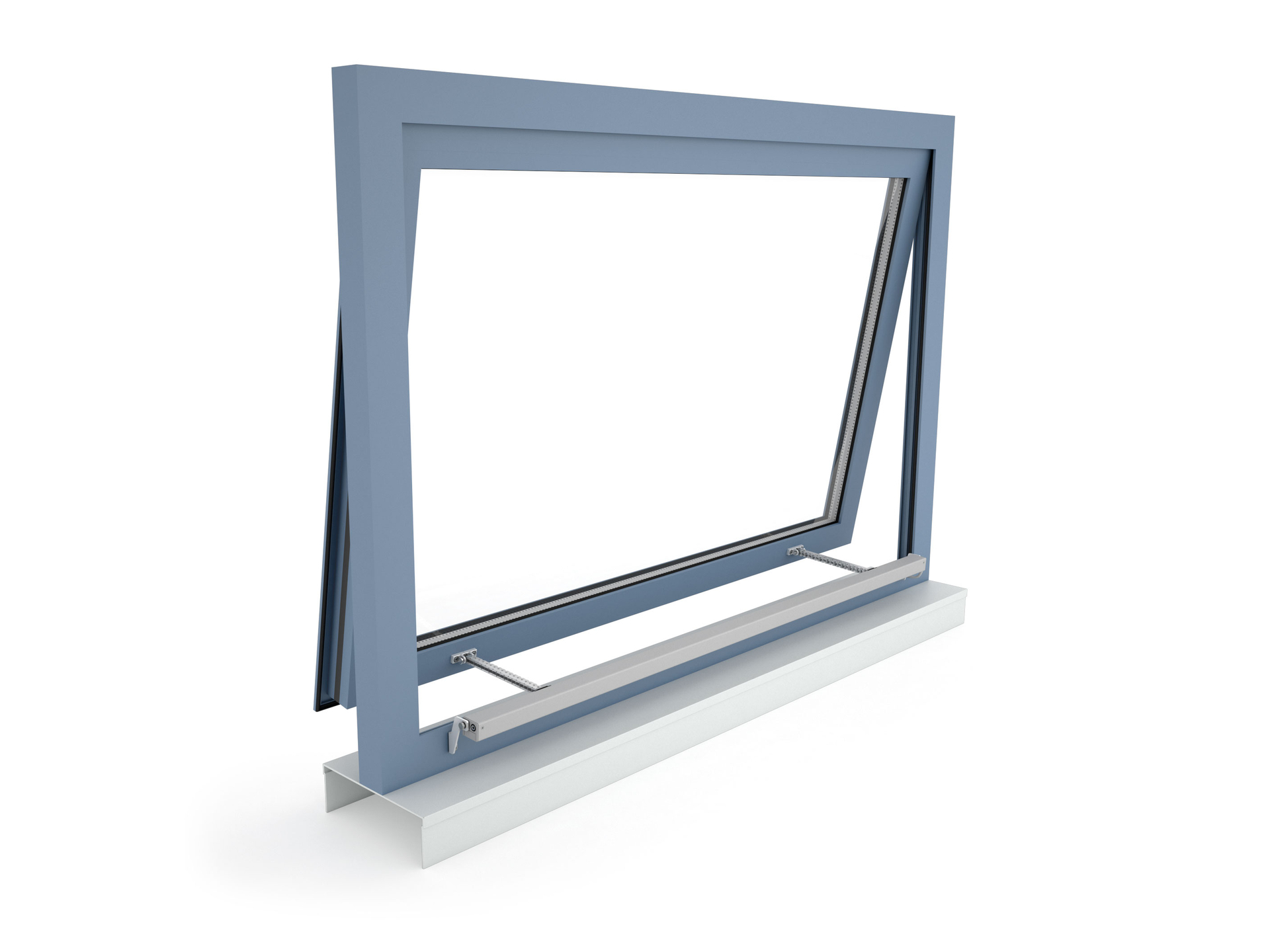

Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

Soubory ke stažení

CDC-TW-0502-1-ACB - Katalogový list (2021, EN) (pdf, ~7 MB)

CDC-TW-0502-1-ACB - Přehled dostupných konzol (EN) (pdf, ~3 MB)

CDC-TW-0502-1-ACB - Technický list (DE, EN, FR, ES) (pdf, ~5 MB)

BIM objekty

Technické informace

	CDC-TW-0502-0500-1-ACB	CDC-TW-0502-0800-1-ACB
Napájení	24 V DC / ±15 %	24 V DC / ±15 %
Jmenovitý proud	1.6 A	2 A
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)	30 % (ON: 3 min. / OFF: 7 min.)

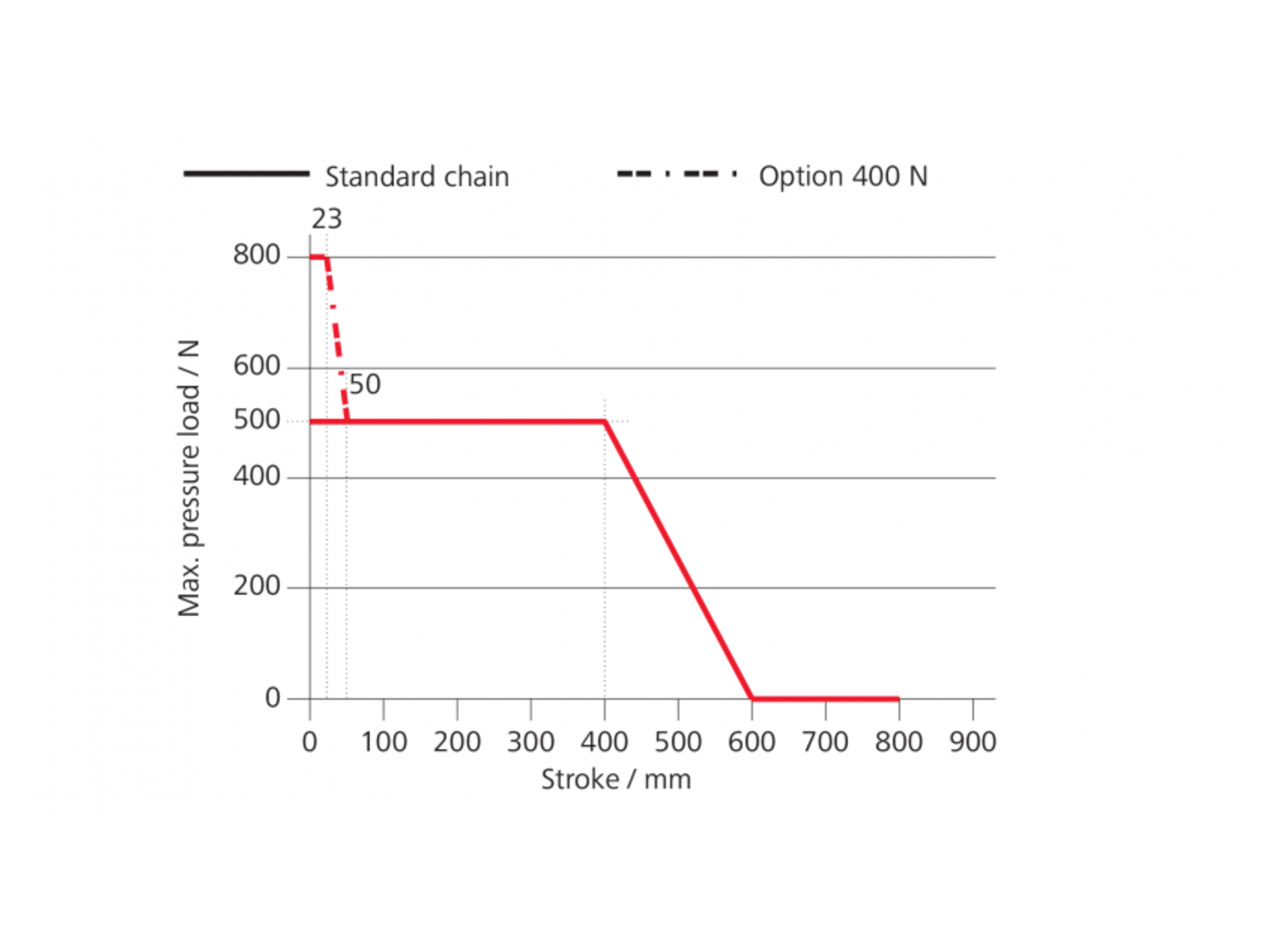

Tlaková síla	500 N	500 N
Tahová síla	500 N	500 N
Jmenovitá blokovací síla **	3000 N	3000 N
Životnost	20000 dvojitých zdvihů *	20000 dvojitých zdvihů *
Zdvih	500 mm	800 mm
Rychlost otevírání (denní větrání)	6.7 mm/s	6.7 mm/s
Rychlost otevírání (požární odvětrání)	13.6 mm/s	15 mm/s
Rychlost zavírání	6.7 mm/s	6.7 mm/s
Typ ochrany	IP 32	IP 32
Hladina emisního akustického tlaku	LpA ≤ 35 dB(A)	LpA ≤ 35 dB(A)
Teplotní rozsah	-15 °C (-5 °C ***) ... +75 °C	-15 °C (-5 °C ***) ... +75 °C
Požární odolnost	B300 (30 min / 300 °C)	B300 (30 min / 300 °C)
Materiál	Hliník	Hliník
Povrchová úprava	práškový lak	práškový lak
Barva	Bílý hliník (~ RAL 9006)	Bílý hliník (~ RAL 9006)
Připojení	2.5 m silikonový kabel	2.5 m silikonový kabel

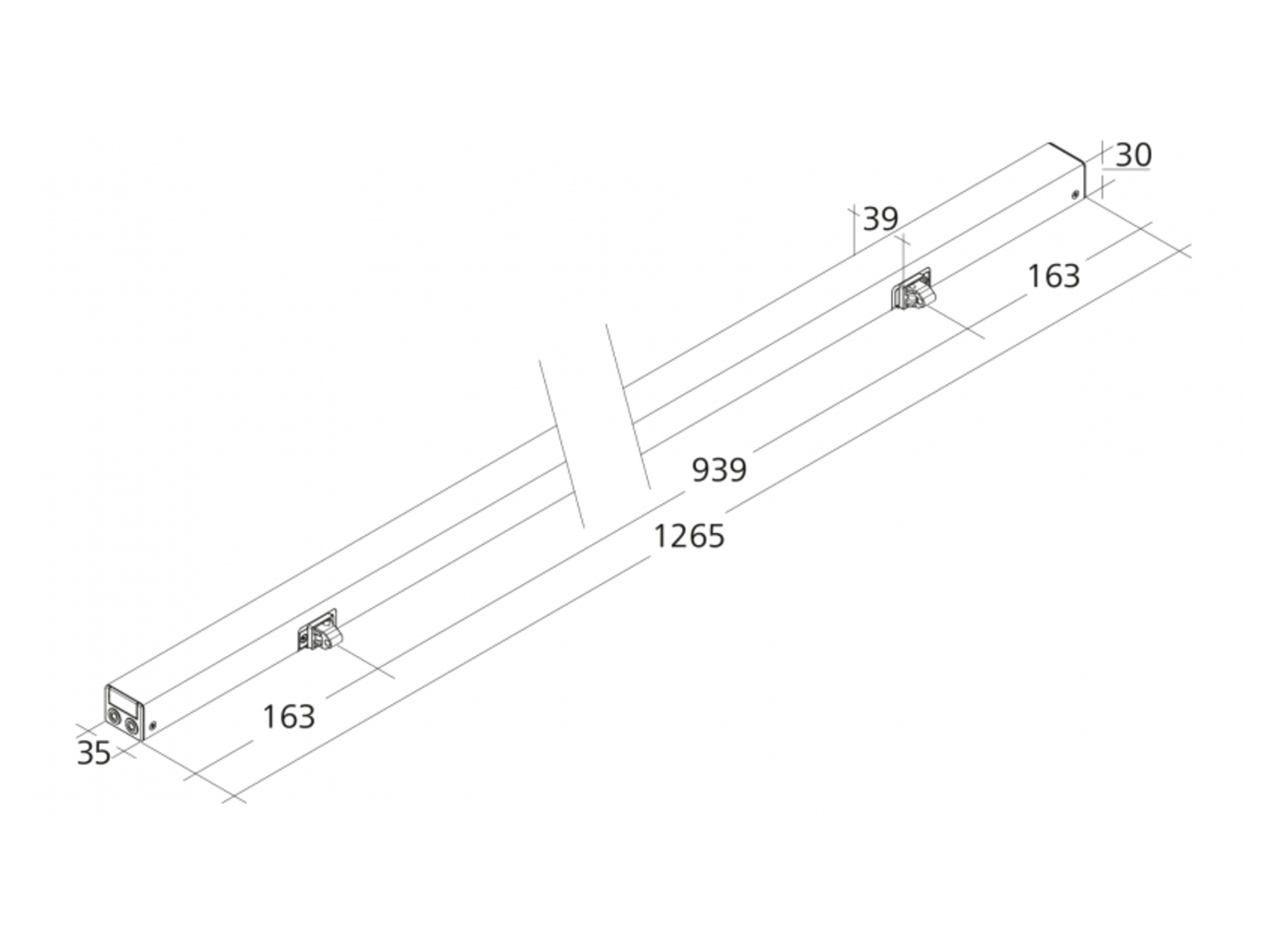

Š x V x H	1265 x 30 x 39 mm	1265 x 30 x 39 mm
Váha	3.00 kg	3.00 kg

* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.

Volitelná rozšíření

Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
ACB (Advanced Communication Bus)
Umožňuje přímou sběrnicovou komunikaci mezi řídicí jednotkou a pohonem, například pro řízení s dokonalým polohováním nebo zpětnou vazbou pohonu. Komunikace probíhá prostřednictvím protokolu Modbus s otevřeným zdrojovým kódem a umožňuje kombinovat pohon s řídicím panelem podporujícím ACB nebo jej přímo připojit k řídicím jednotkám vyšší úrovně, jako je například systém řízení budov.
BSY+ (synchronizace pohonů)
BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
SKS (ochrana zavírací hrany)
Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
Zvukový signál (odpovídající třídě ochrany)
AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
SBD (ohýbatelný řetěz)
Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).
SBD (ohýbatelný řetěz)
Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).

Certifikáty a osvědčení

EN 12101-2
Dekra
