CDP 1500-BSY+

VÝKONNÝ ŘETĚZOVÝ POHON 24 V

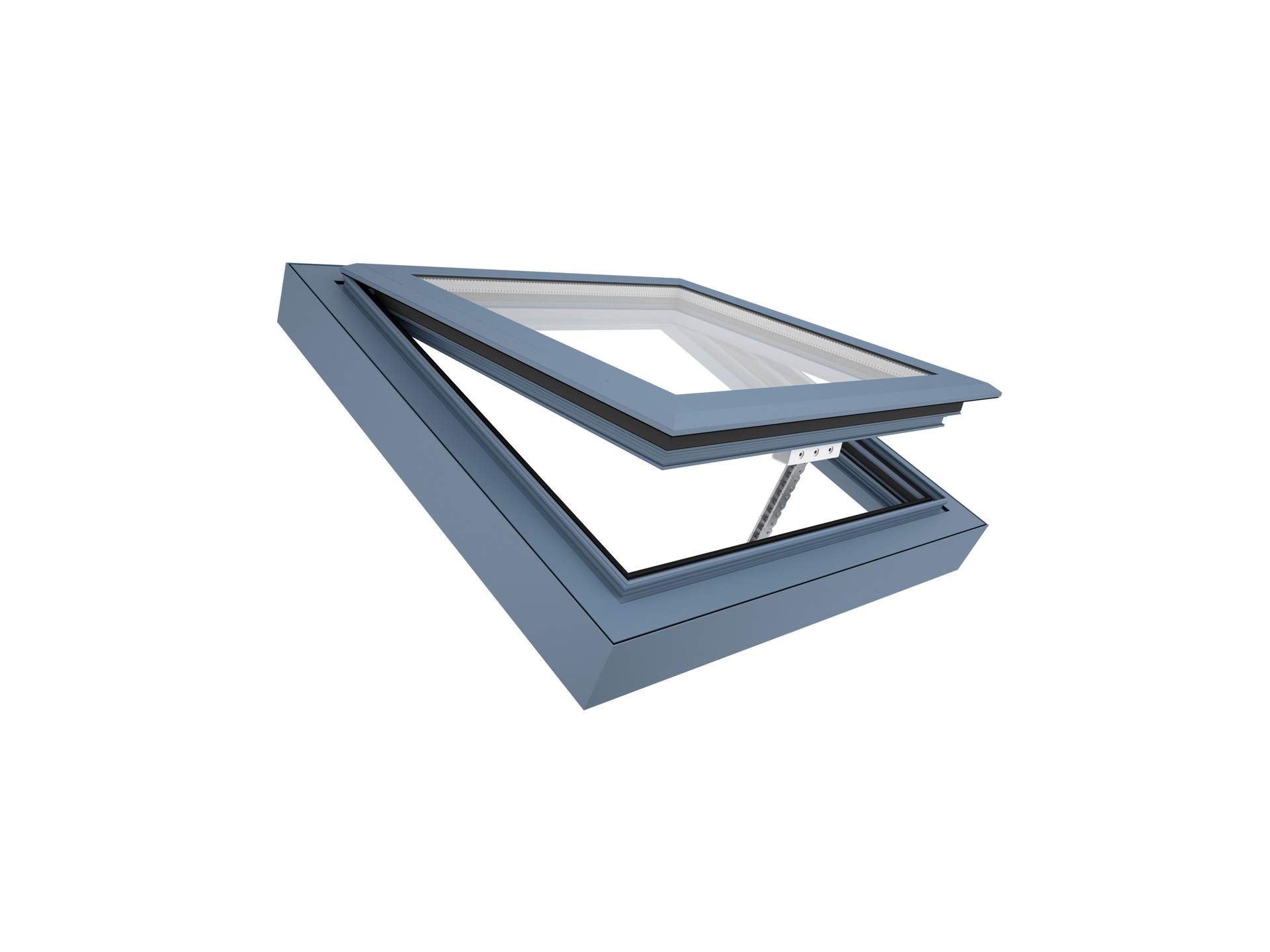

Jeden z nejvýkonnějších řetězových pohonů na trhu: CDP 1500-BSY+ zvládne těžká okenní křídla a střešní okna NSHEV s 1500 N i při vysokém zatížení sněhem. Naše těžká váha pro výkonné aplikace SHEV a větrání.

CDP 1500 BSY CDP 1500 BSY

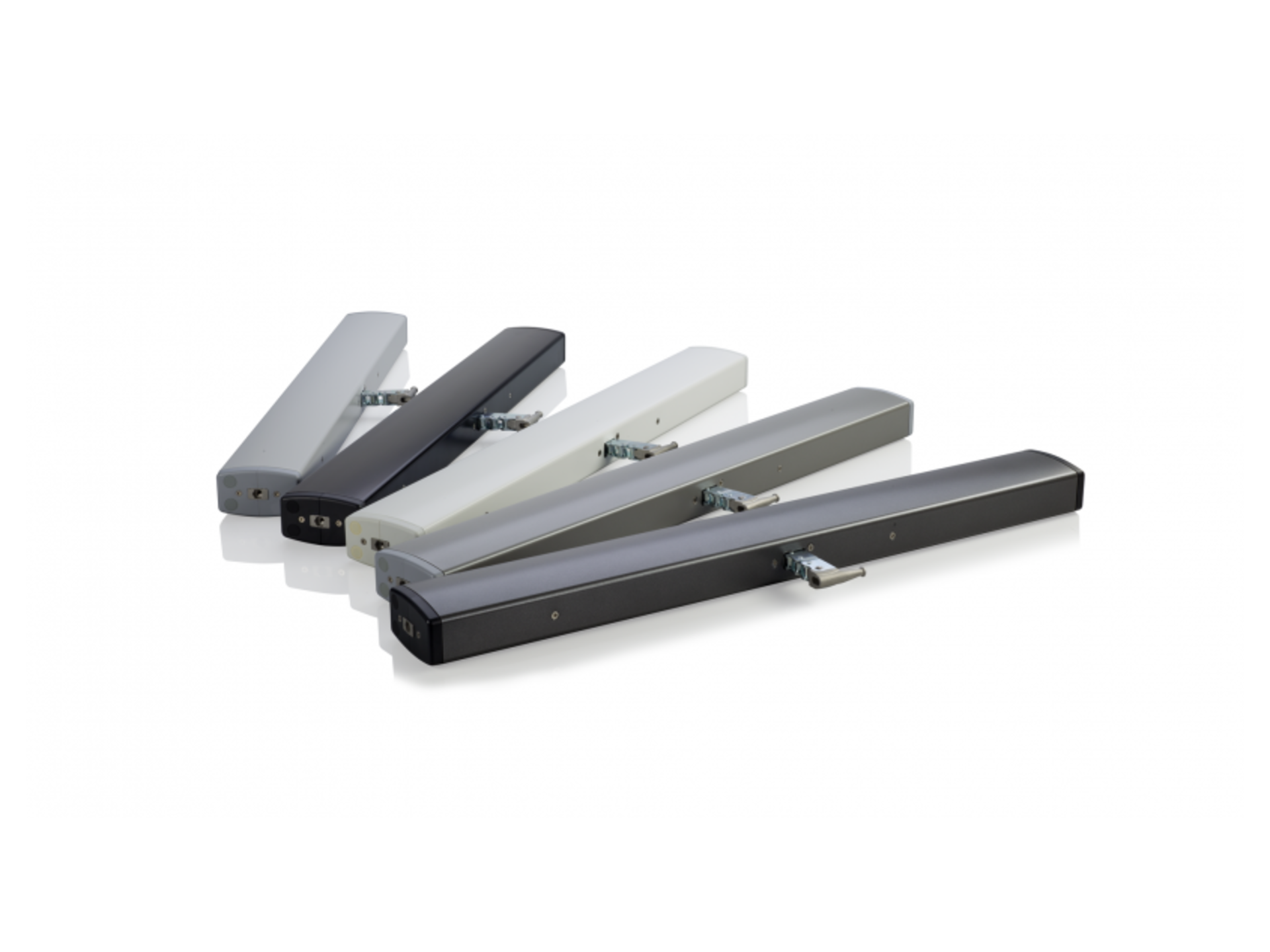

CDP 1500-BSY+ - Různá barevná provedení CDP 1500-BSY+ - Různá barevná provedení

Vlastnosti

  • Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
  • S integrovaným motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem.
  • Vysokorychlostní funkce (HS) pro obzvláště rychlé otevírání oken v případě požáru (SHEV).
  • Možnost až 4 pohonů v jedné synchronní skupině
  • Symetrický řetězový vývod pro snadnou instalaci
  • Odlehčení tlaku na těsnění okna po zavření
  • Programovatelné funkce pohonu a různé parametry pohonu
  • Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
  • Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany)
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy okenních otvorů
  • Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
  • Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Hueck, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Technal, Wicona

Technické informace

CDP 1500-BSY+
Napájení 24 V DC / ±15 %
Provozní cyklus 30 % (ON: 3 min. / OFF: 7 min.)
Jmenovitý vstupní proud 4 A

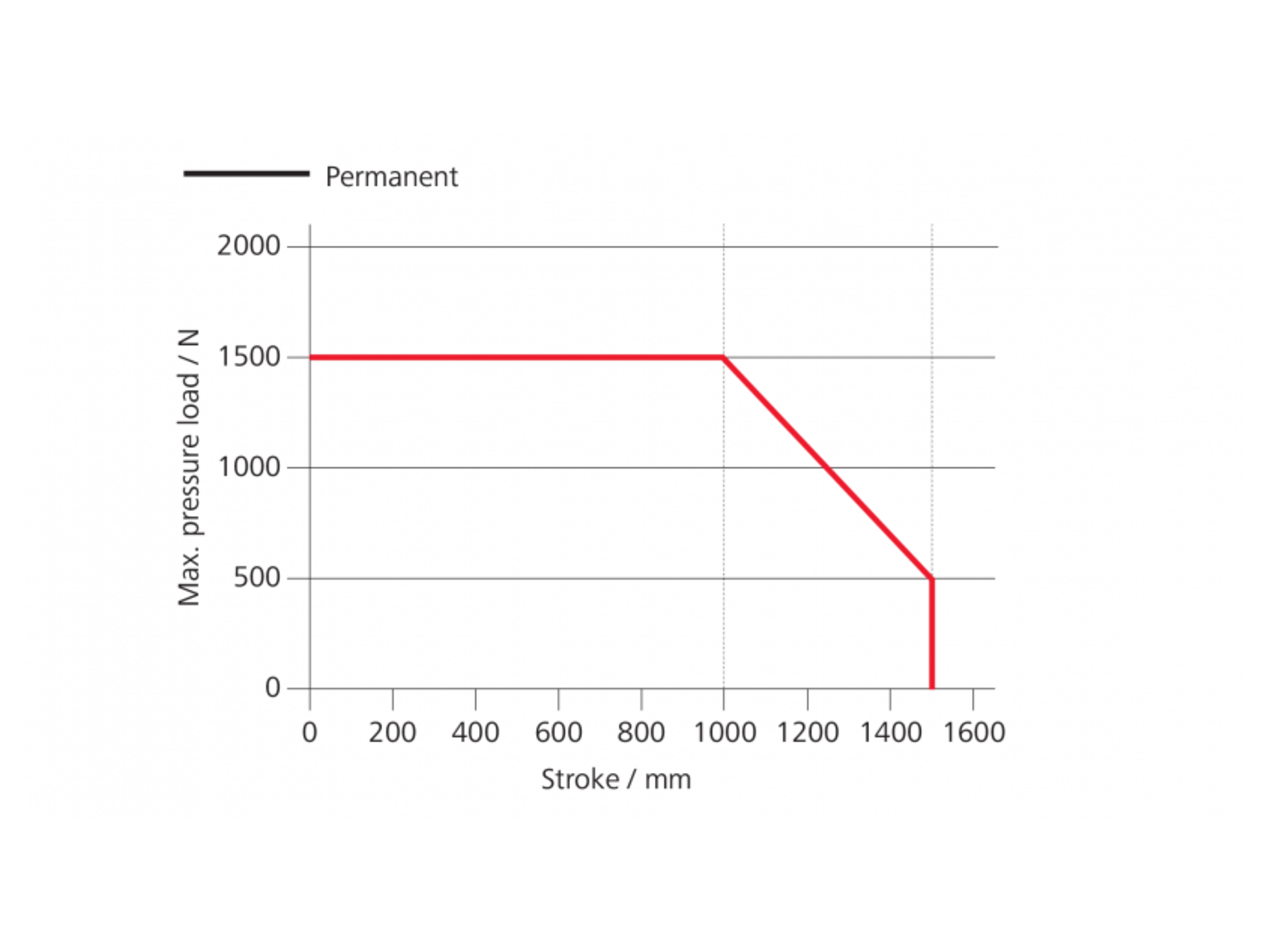

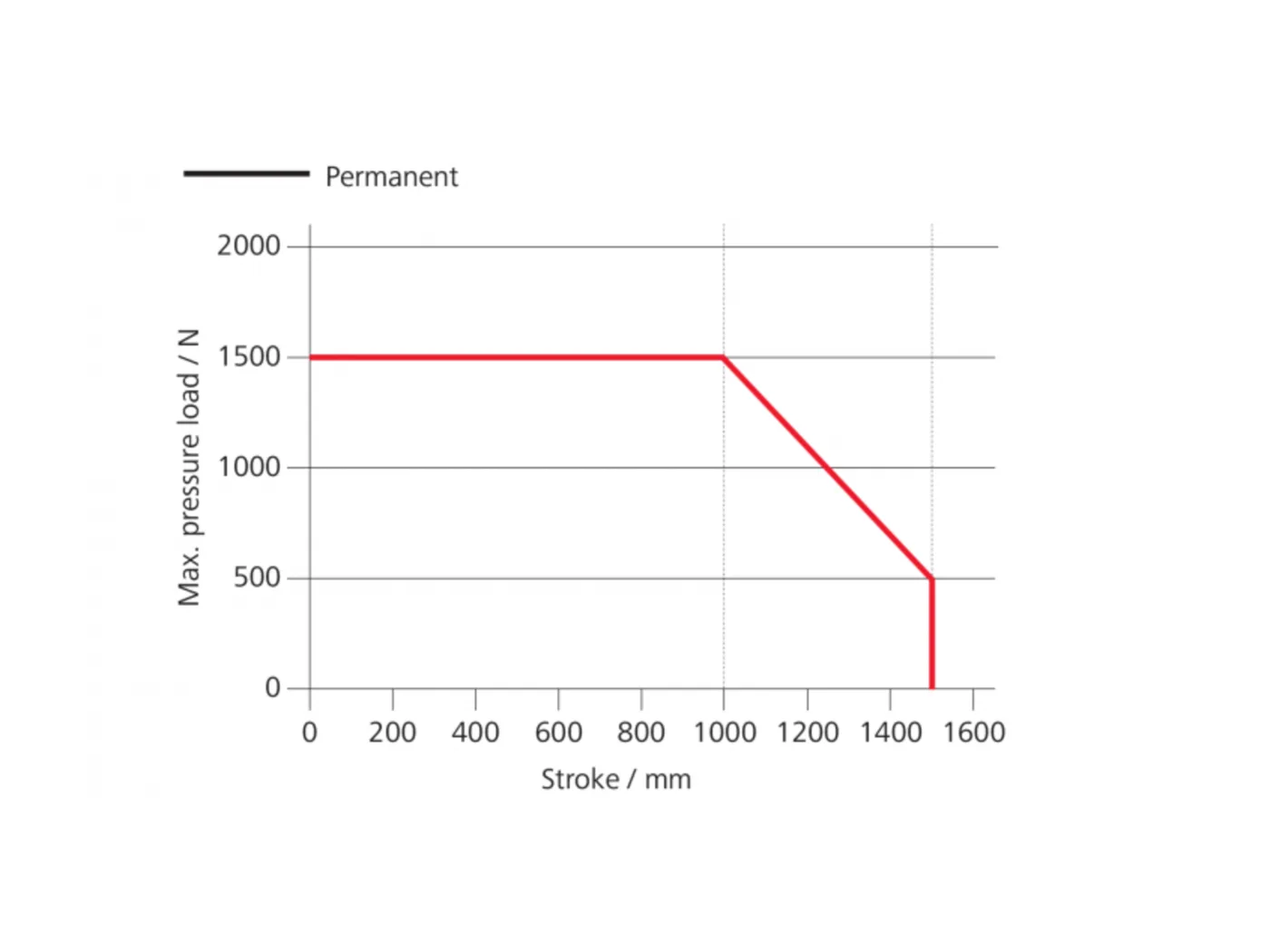

Tlaková síla 1 500 N
Tahová síla 1 500 N
Jmenovitá blokovací síla * 3 000 N
Životnost > 10 000 dvojitých zdvihů
Zdvih 600 - 1 500 mm
Rychlost otevírání (denní větrání) 6 mm/s
Rychlost otevírání (požární odvětrání) 17.7 mm/s
Rychlost zavírání 6 mm/s
Typ ochrany IP 32
Hladina emisního akustického tlaku LpA ≤ 70 dB(A)
Teplotní rozsah -15 °C (-5 °C **) ... +75 °C
Požární odolnost B300 (30 min / 300 °C)
Materiál hliník
Povrchová úprava práškový lak
Barva bílý hliník (~ RAL 9006)
Připojení 2.5 m silikonový kabel

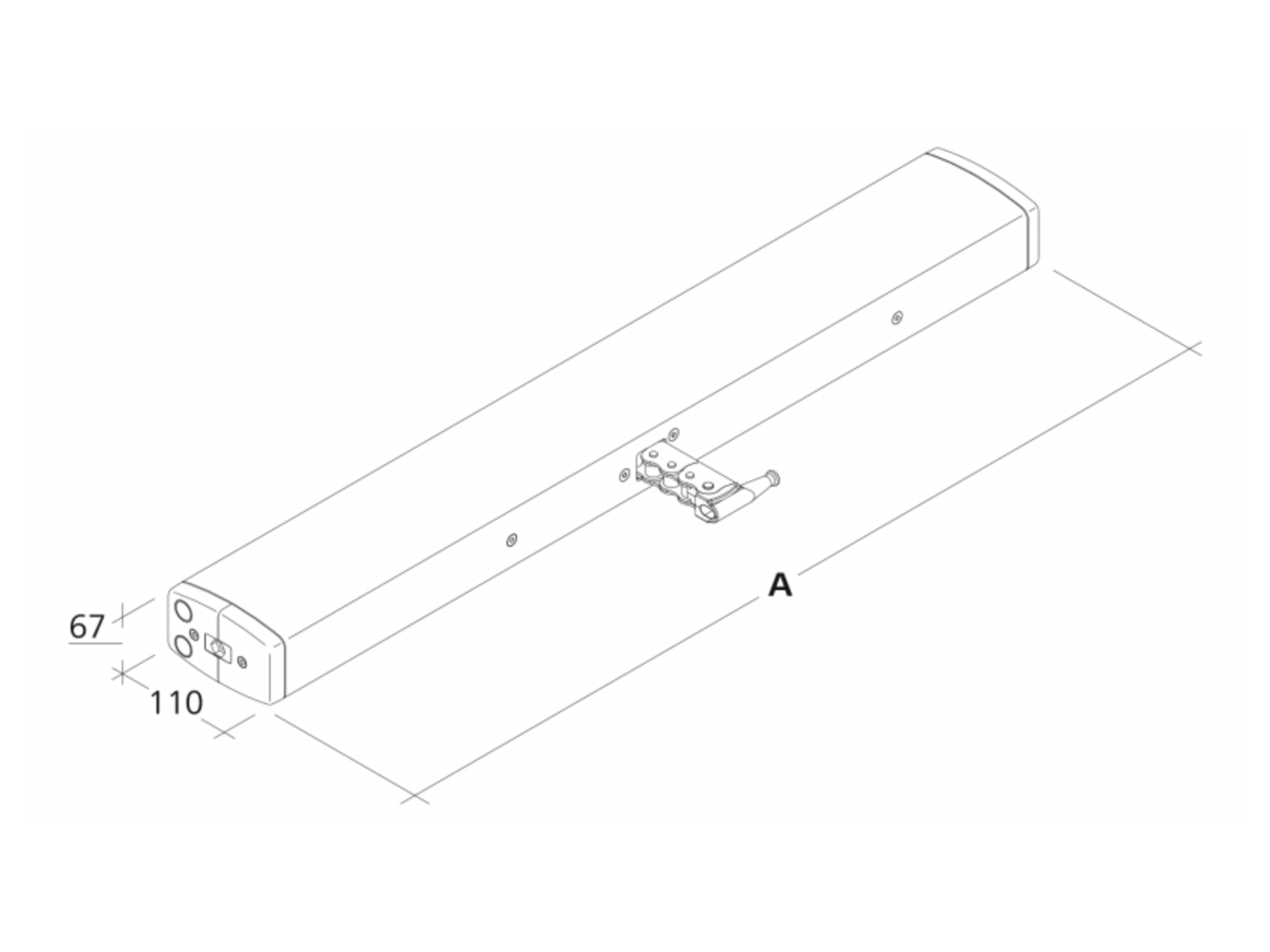

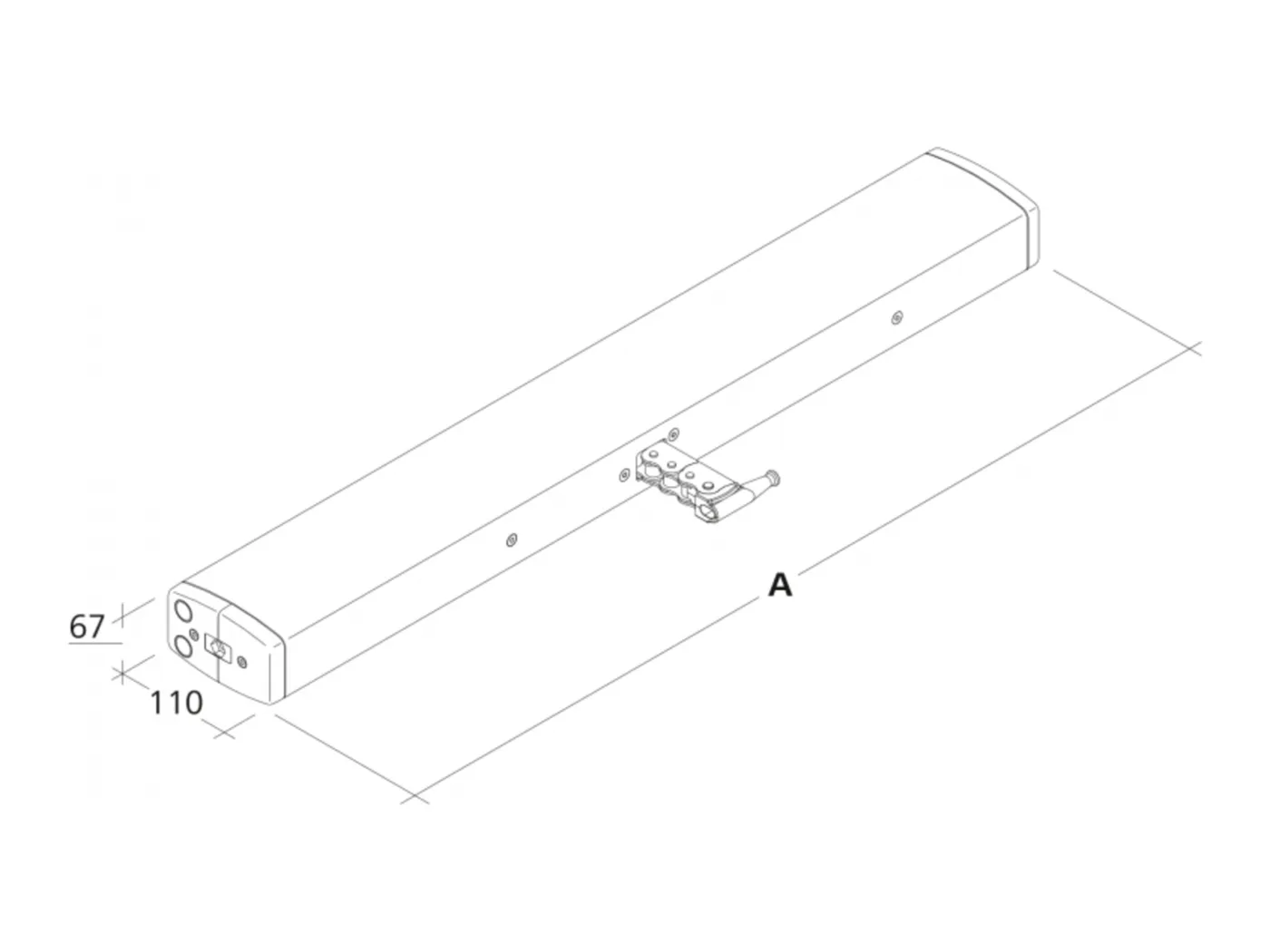

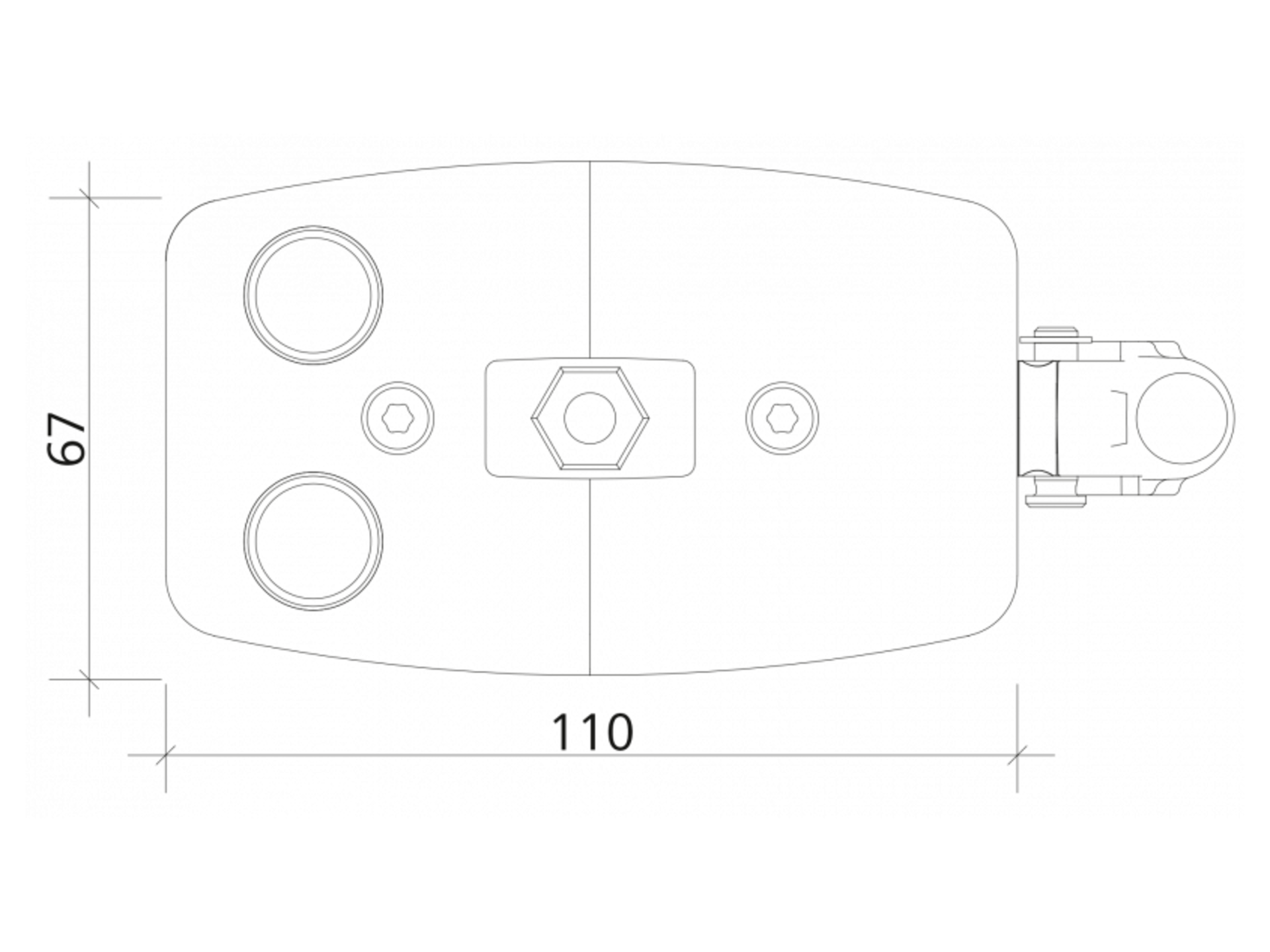

Š x V x H 702 - 1 264*** x 67 x 110 mm
Váha 7.50 - 11.40 kg***
* V závislosti na způsobu kotvení.
** V souladu s VdS 2580.
*** V závislosti na délce zdvihu.

Volitelná rozšíření

  • Programování funkcí
    Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
  • BSY+ (synchronizace pohonů)
    BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
  • Signál SGI (hlášení polohy)
    V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
  • SKS (ochrana zavírací hrany)
    Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
  • Zvukový signál (odpovídající třídě ochrany)
    AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
  • Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
    Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.

Certifikáty a osvědčení

  • EN 12101-2
  • VdS Schadenverhütung
  • Dekra
