CPS-M1-020

MODULÁRNÍ ŘÍDICÍ JEDNOTKA POŽÁRNÍHO ODVĚTRÁNÍ PLNÁ TECHNOLOGIÍ
Kategorie:

Plně modulární, předem sestavený ovládací panel SHEV: CPS-M1-020 je naším nejinovativnějším vývojem. Je vybaven zátěžovým proudem 20 A, má šest kombinovaných linek RT a RM a šest motorových výstupů, které lze ovládat samostatně v závislosti na požadavku.

CPS-M1-020 CPS-M1-020

Vlastnosti

  • Napájení připojených pohonů s celkovým odběrem proudu až 20 A
  • Testováno a certifikováno podle ISO 21927-9, VdS 2581, VdS 2593 a DIN EN 12101-10.
  • Sběrnicový systém AdComNet pro bezproblémové propojení modulů v rámci CPS-M a dalších komponent D+H AdComNet.
  • Obousměrná komunikace s pohony kompatibilními s ACB
  • Připojení napájení a komunikace pomocí integrovaných konektorů
  • Přizpůsobitelné, programovatelné funkce ovládacího panelu
  • Elegantní ovládání menu pomocí 3,5" barevného dotykového panelu, prostřednictvím kterého lze vizuálně sledovat stavy systému jednotlivých modulů (volitelně)
  • Volně volitelné přiřazení linek/skupin
  • Spouštěcí modul TMA: 2 nezávislé linky pro připojení až 10 ovládacích panelů SHEV každý a 30 požárních hlásičů
  • Modul spouštěče AM: 2 nezávislé skupiny pro připojení pohonů, každá s celkovým maximálním proudem 10 A

Galerie

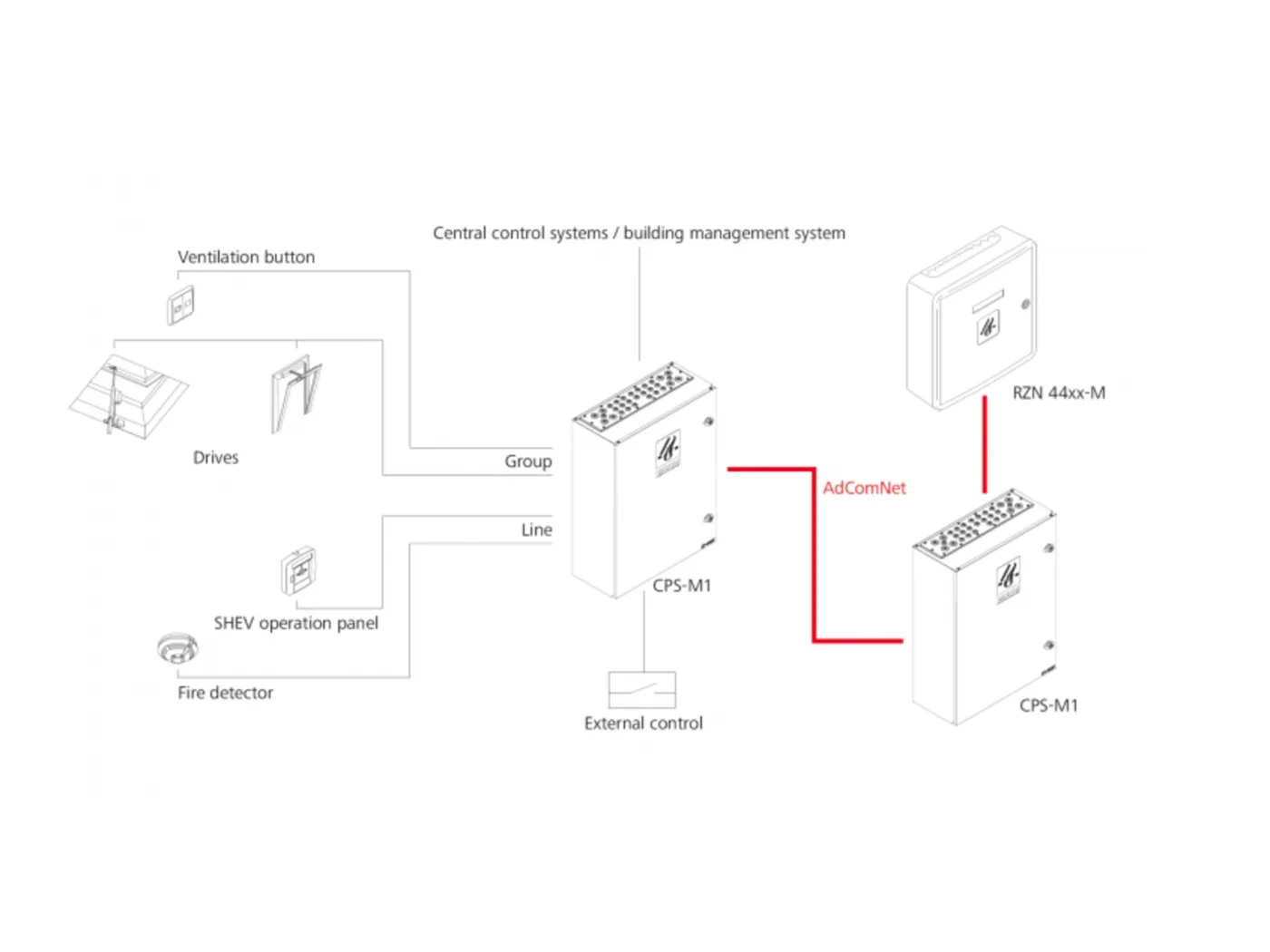

CPS-M1-020 - Schéma zapojení CPS-M1-020 - Schéma zapojení

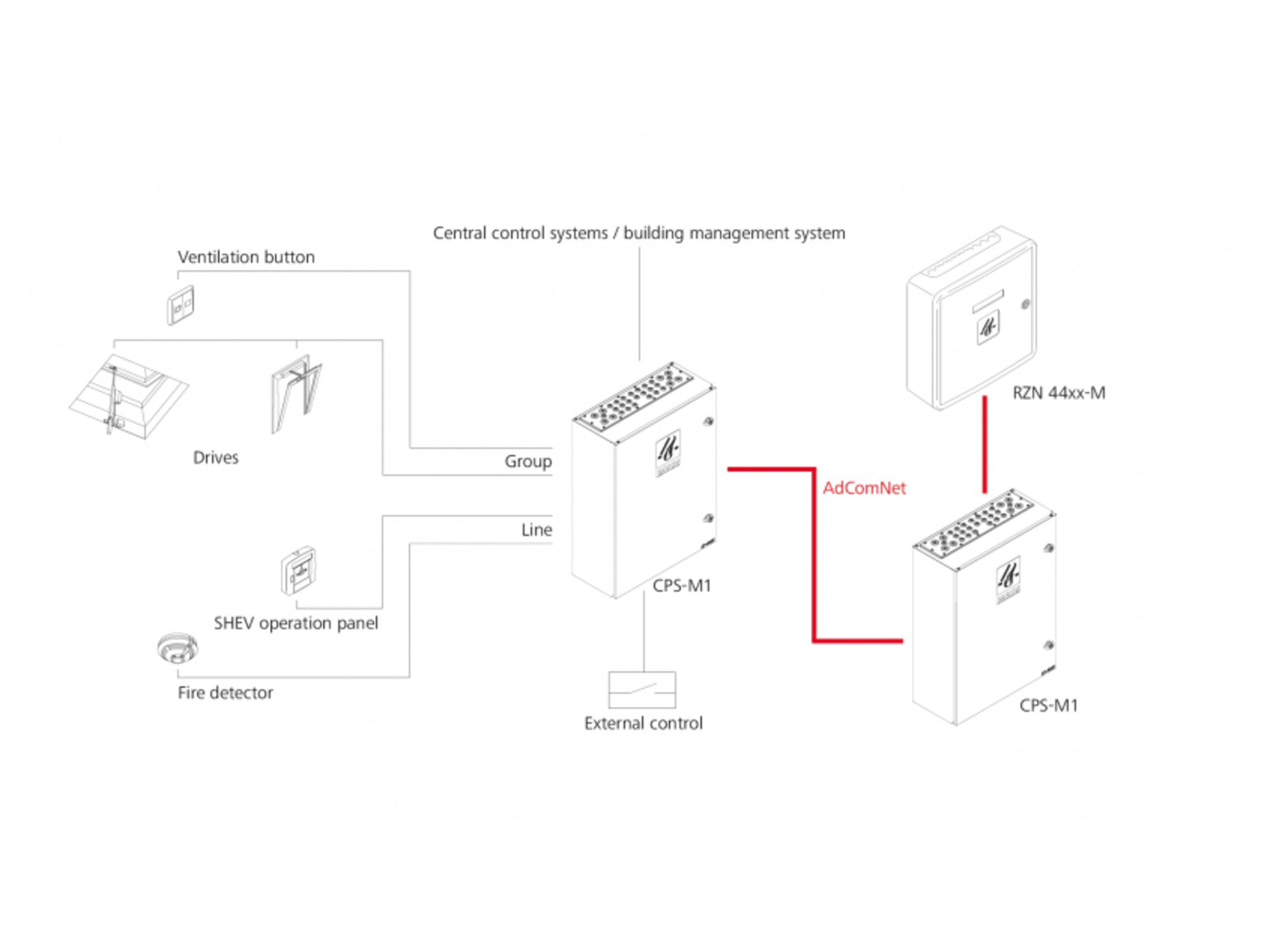

CPS-M1-020 - Schéma zapojení (PNG, ~492 KB)

Soubory ke stažení

CPS-M1-020 - Technický list (EN) (pdf, ~9 MB)
CPS-M1-020 - Katalogový list (2021, EN) (pdf, ~3 MB)
BIM objekty

Technické informace

CPS-M1-020
Napájení 230 V AC / 50 Hz / 530 VA
Výstup 24 V DC / 20 A
Vlnění < 50 mVss
Baterie Typ 5 (2x)
Počet skupin zákl. 2, max. 6*
Počet linek zákl. 2, max. 6*
Režim monitorování provozu pulzní provoz
Režim provozu požární odvětrání / denní větrání krátkodobý provoz 30% pracovní cyklus
Typ ochrany IP 54
Teplotní rozsah -5 °C ... +40 °C
Materiál Ocel
Barva Světle šedá (~ RAL 7035)
Š x V x H 500 x 500 x 210 mm
Váha ≥ 17.00kg **
* Uvedený maximální počet je v základní konfiguraci. Při individuální konfiguraci není maximální počet omezený.
** V závislosti na zvoleném počtu skupin a linek.

Certifikáty a osvědčení

  • VdS Schadenverhütung
