CPS-M1-MSE
Řídicí systém pro odvod kouře a tepla a automatické přirozené větrání, který lze modulárně rozšířit podle individuálních požadavků. Ideální pro řízení mechanických systémů větrání s odvodem kouře a tepla (MSE).
Vlastnosti
- Variabilní modulární technologie pro komplexní požadavky na řízení
- Flexibilní konstrukce systému díky sestavě nosných lišt pro všechny moduly a doplňky
- Připojení napájení a komunikace pomocí integrovaných konektorů
- Možnost dodatečné montáže sestav v případě stavebních úprav
- Konfigurovatelné funkce MSE a větrání prostřednictvím softwaru D+H SCS
- Vstupy a výstupy monitorované na přerušení vedení a zkraty
- Sběrnicový systém AdComNet schválený společností VdS pro bezproblémové propojení modulů v rámci CPS-M a dalších komponent D+H AdComNet.
- Flexibilní využití konfigurovatelných digitálních vstupů a výstupů
- 24 V DC: 2x max. 10 A výstupního proudu na každém pohonném modulu; stabilizované výstupní napětí díky technologii Power Pack; žádná ztráta signálu při výpadku sítě díky integrovanému nouzovému napájení (72 h)
- 230 V AC: nouzové napájení schválené VdS (72 h); možnost připojení až 45 pohonů (230 V AC) na skupinu pohonů (1840 VA)
- 400 V AC: volba pohonu ventilátoru pomocí měniče, softstartéru nebo přímo; napájení přes hlavní vypínač a v případě potřeby s automatickým přepnutím na síťové napájení.
Galerie

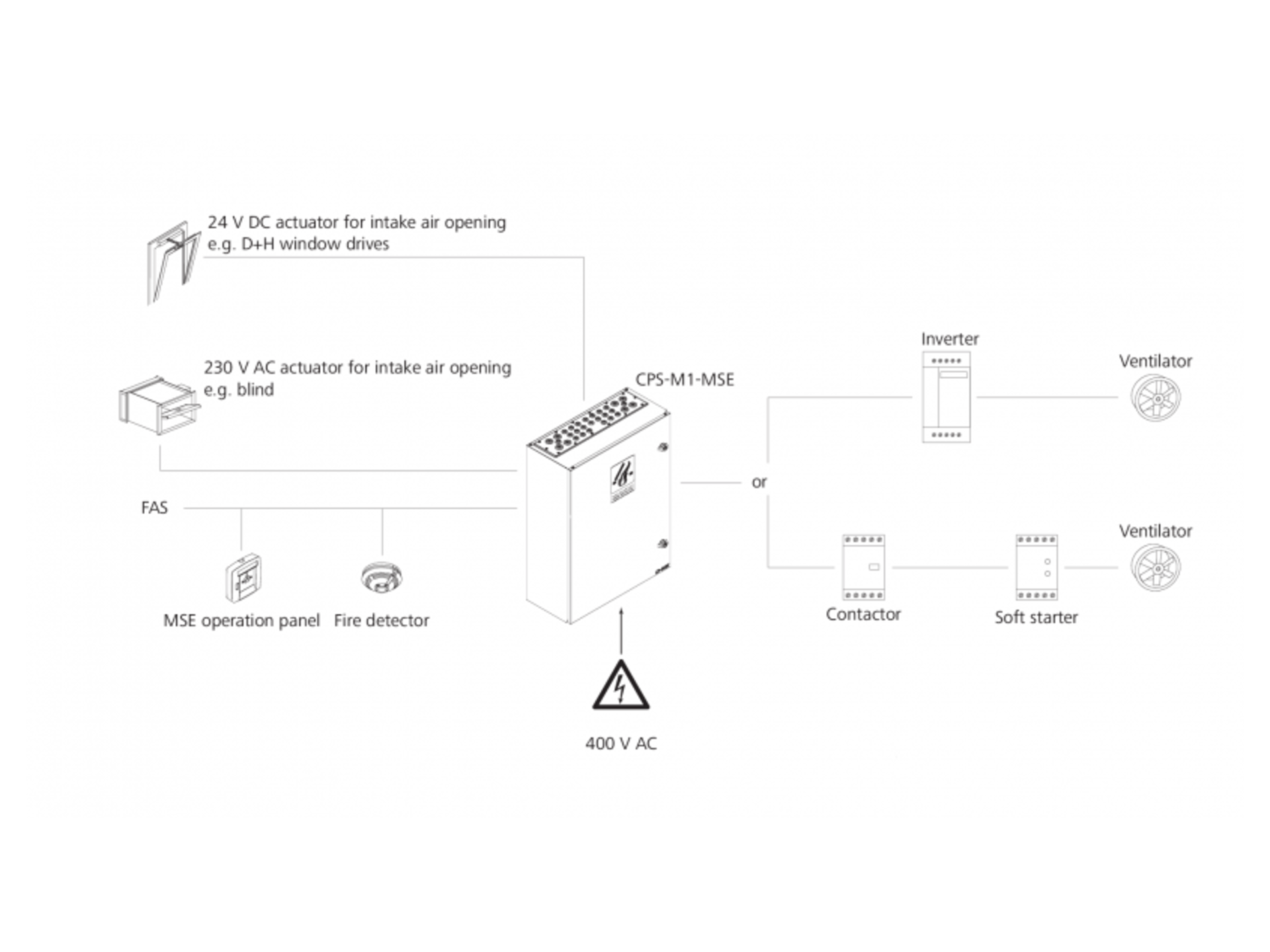

![CPS-M1-MSE - Schéma zapojení](https://fk-servis.imgix.net/production/products/cps-m1-mse/images/CPS-M1-MSE-Sch%C3%A9ma-zapojen%C3%AD.png?w=144&auto=compress,format)
![CPS-M1-MSE - Schéma zapojení](https://fk-servis.imgix.net/production/products/cps-m1-mse/images/CPS-M1-MSE-Sch%C3%A9ma-zapojen%C3%AD.png)

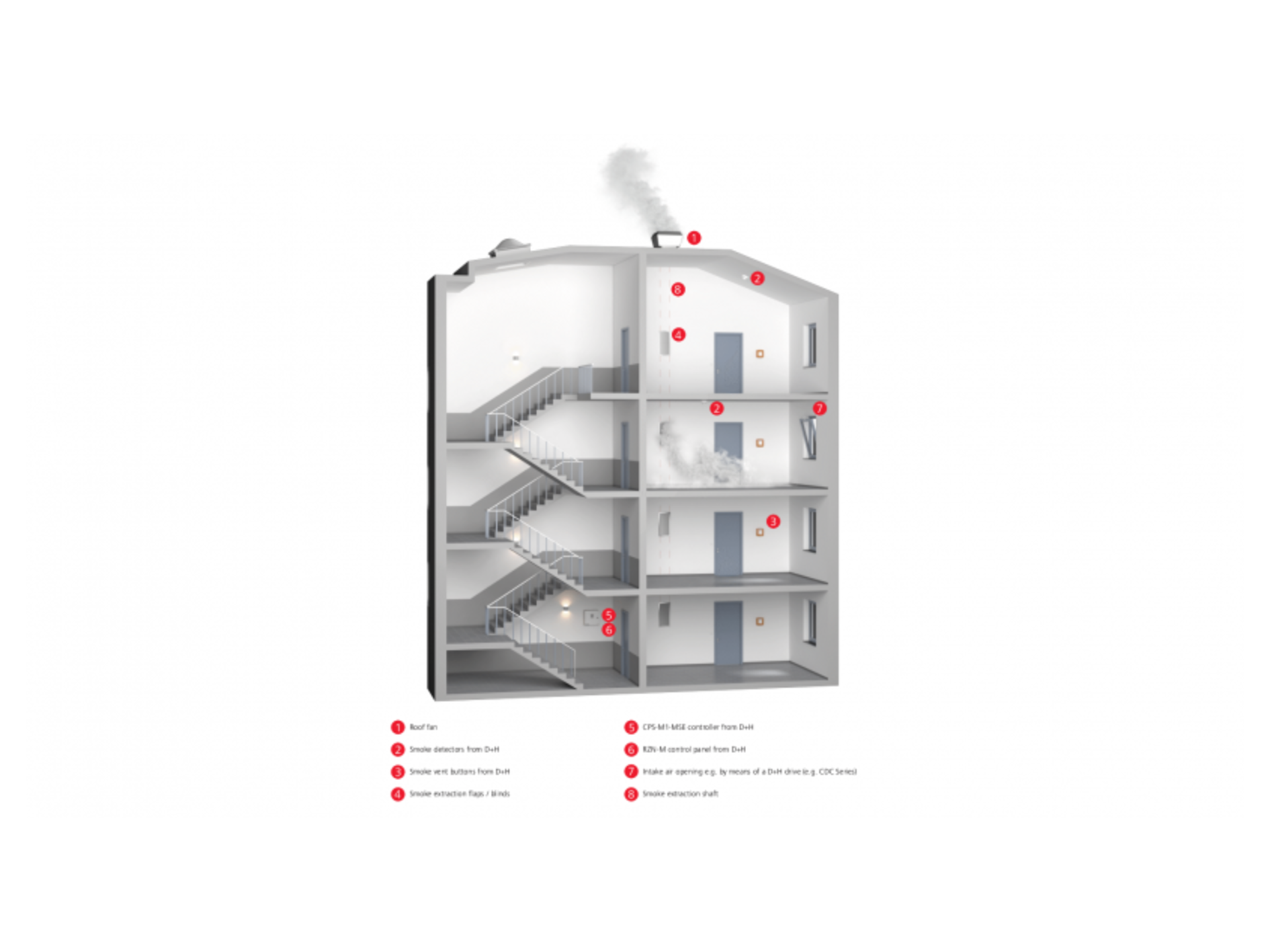

![CPS-M1-MSE - Ilustrace použití](https://fk-servis.imgix.net/production/products/cps-m1-mse/images/CPS-M1-MSE-Ilustrace-pou%C5%BEit%C3%AD.png?w=144&auto=compress,format)
![CPS-M1-MSE - Ilustrace použití](https://fk-servis.imgix.net/production/products/cps-m1-mse/images/CPS-M1-MSE-Ilustrace-pou%C5%BEit%C3%AD.png)
Technické informace
CPS-M1-MSE | |
Vstupní napětí | 400 V AC |
Vstupní frekvence | 50 Hz |
Výstupní napětí | 24 V DC / 230 V AC / 400 V AC |
Vlnění | < 50 mVss při 24 V DC |
Režim monitorování provozu | pulzní provoz |
Typ ochrany | IP 54 |
Teplotní rozsah | -5 °C ... +40 °C |
Materiál | Ocel |
