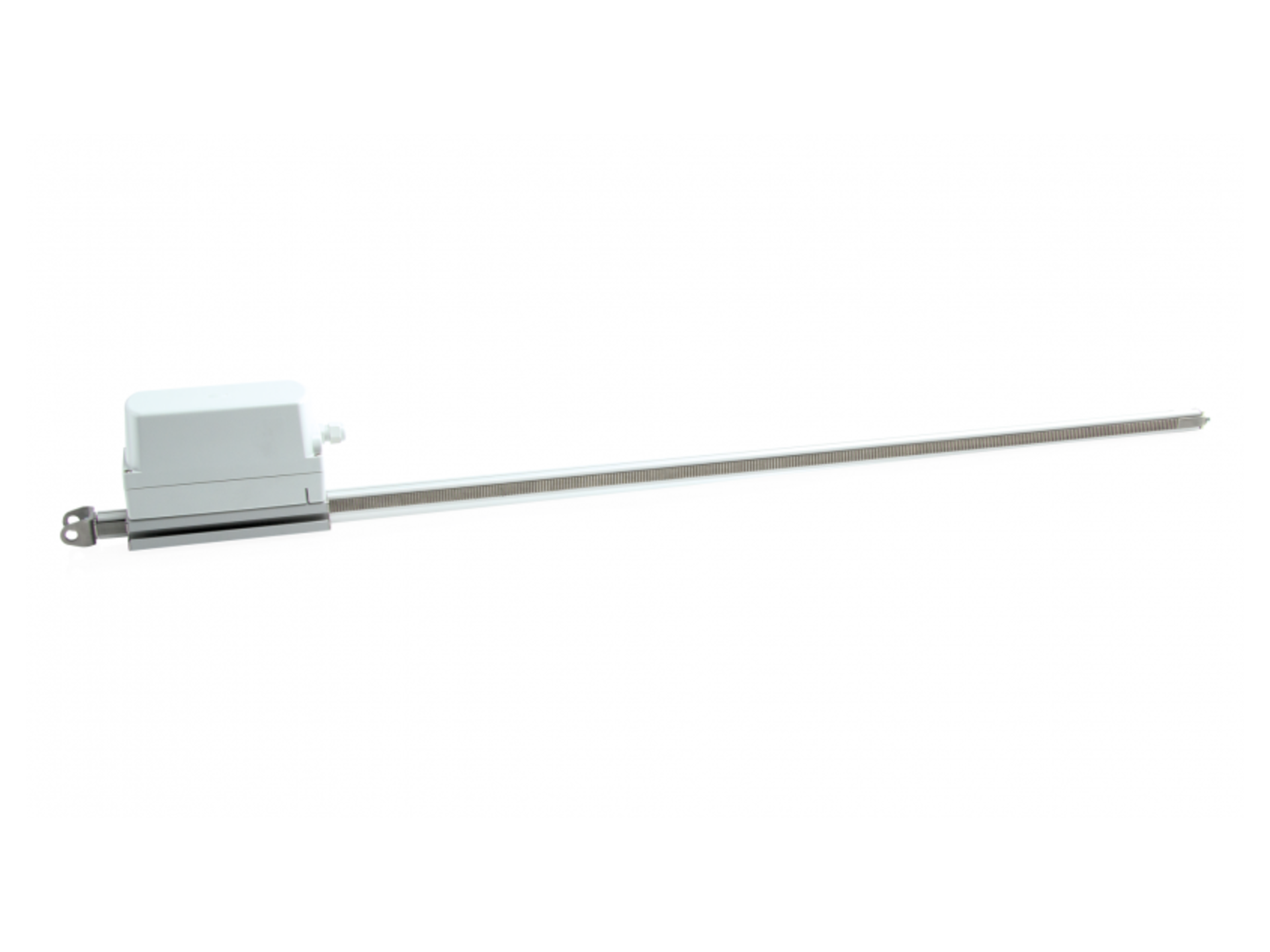

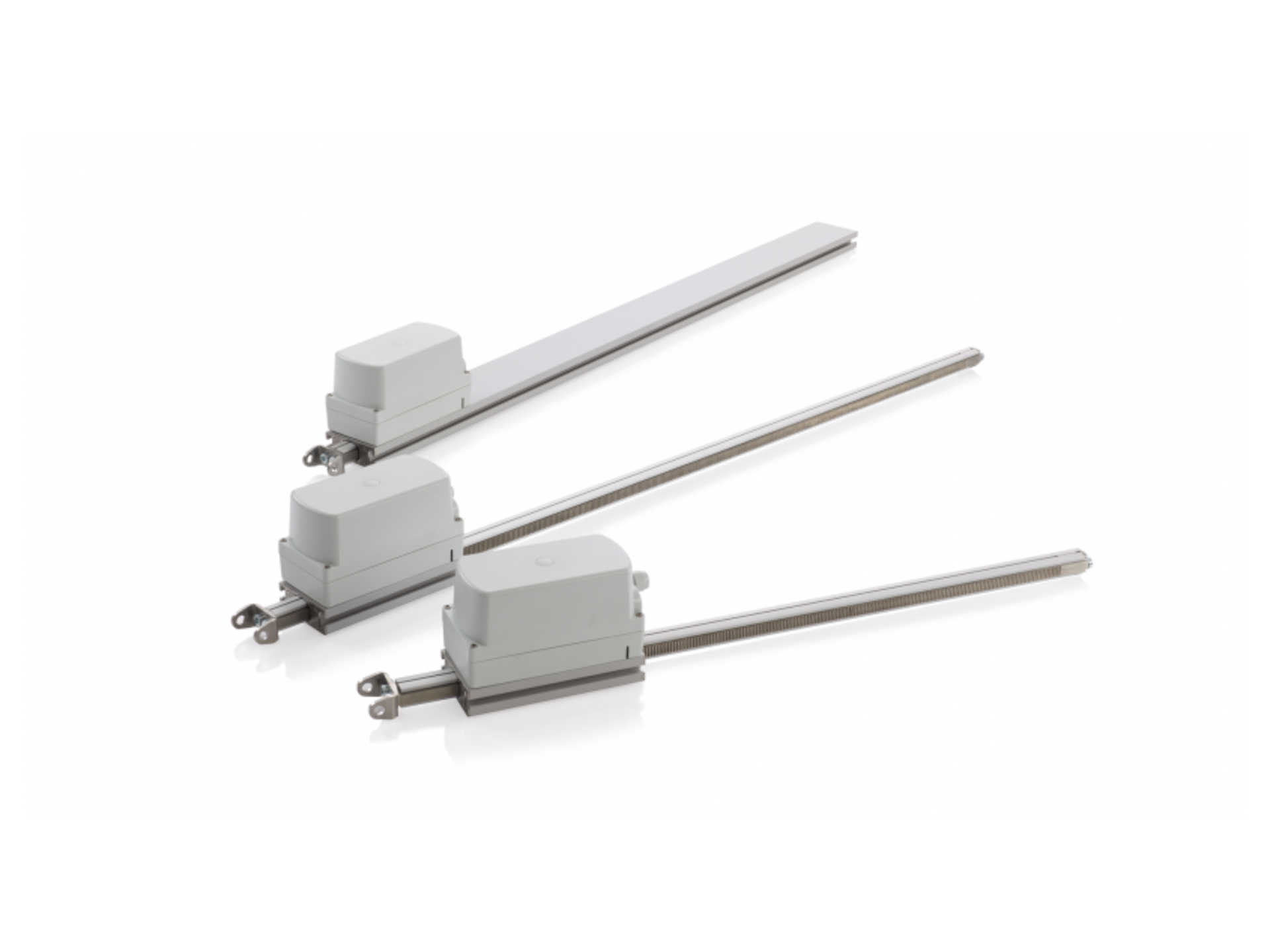

DXD 300-K-BSY+ HS

DXD 300-K-BSY+ HS

EXTRÉMNĚ SILNÝ OZUBNICOVÝ POHON

Kategorie:

Požární odvětrání

Tlaková síla 3000 N a přímé ovládání pomocí napájení 230 V: DXD 300-K-BSY+ je náš vysoce výkonný pohon. Pomocí integrované synchronizované elektroniky BSY+ můžete ovládat až čtyři pohony současně.

Vlastnosti

Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
S integrovaným motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem.
Přímé ovládání přes 230 V AC
Vysokorychlostní funkce (HS) pro obzvláště rychlé otevírání oken v případě požáru (SHEV).
Možnost až 4 pohonů v jedné synchronní skupině
Drážka v trubce pohonu pro flexibilní instalaci a konfiguraci zdvihu
Možnost přívodu kabelů shora i zespodu
Programovatelné funkce pohonu a různé parametry pohonu
Rychlost pojezdu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
K dispozici v libovolném odstínu dle vzorníku RAL

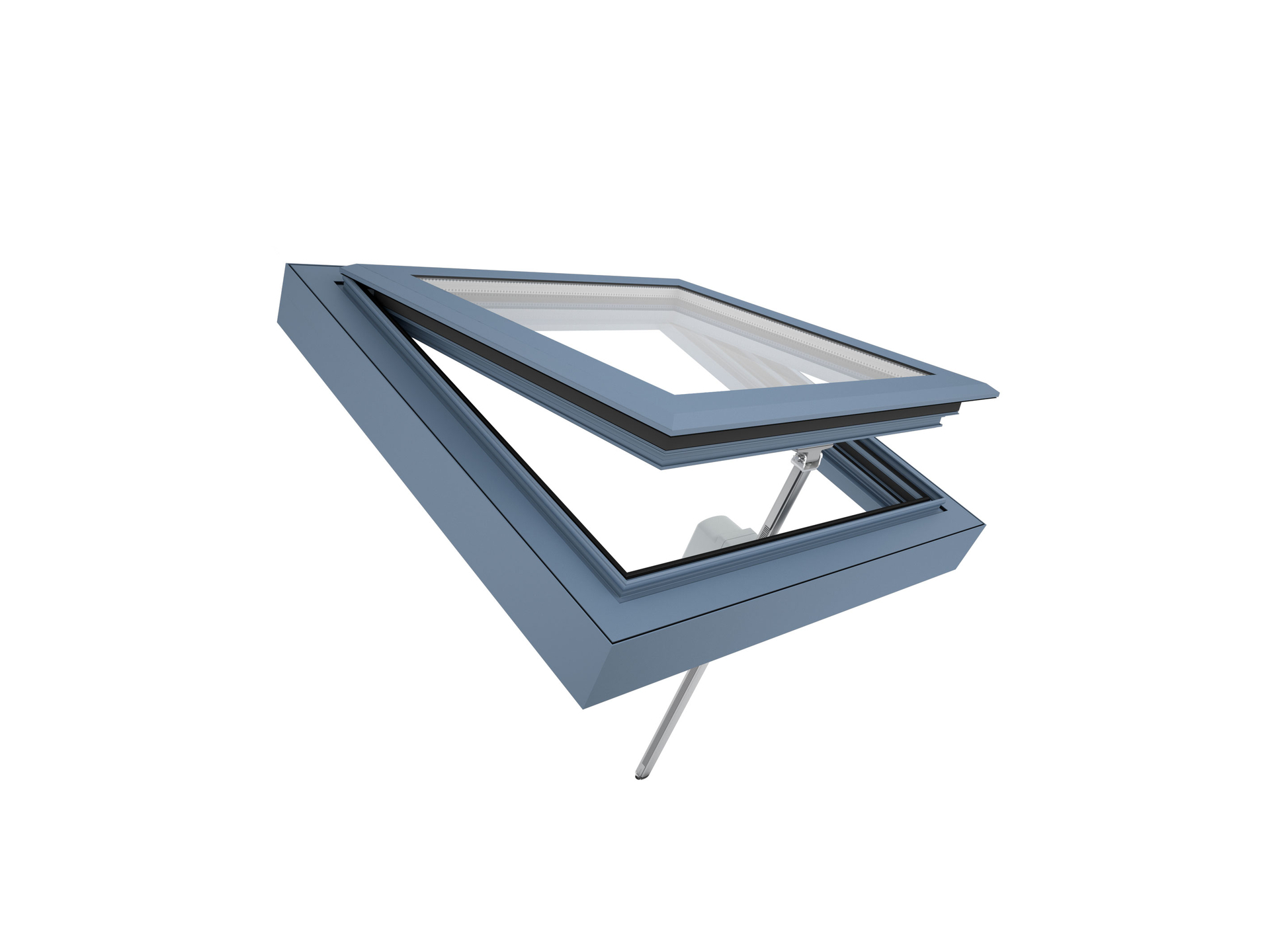

Lze použít prakticky pro všechny typy okenních otvorů
Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

Soubory ke stažení

DXD 300-K-BSY+ HS - Katalogový list (2021, EN) (pdf, ~2 MB)

DXD 300-K-BSY+ HS - Technický list (DE, EN, FR, ES) (pdf, ~4 MB)

DXD 300-K-BSY+ HS - Přehled dostupných konzol (EN) (pdf, ~2 MB)

DXD 300-K-BSY+ HS - CAD Výkresy (zip, ~2 MB)

BIM objekty

Technické informace

	DXD 300-K-BSY+ HS
Napájení	230 V AC / +10 % … -15 %
Vstupní frekvence	50 Hz
Výkon	140 W / 175 VA
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)

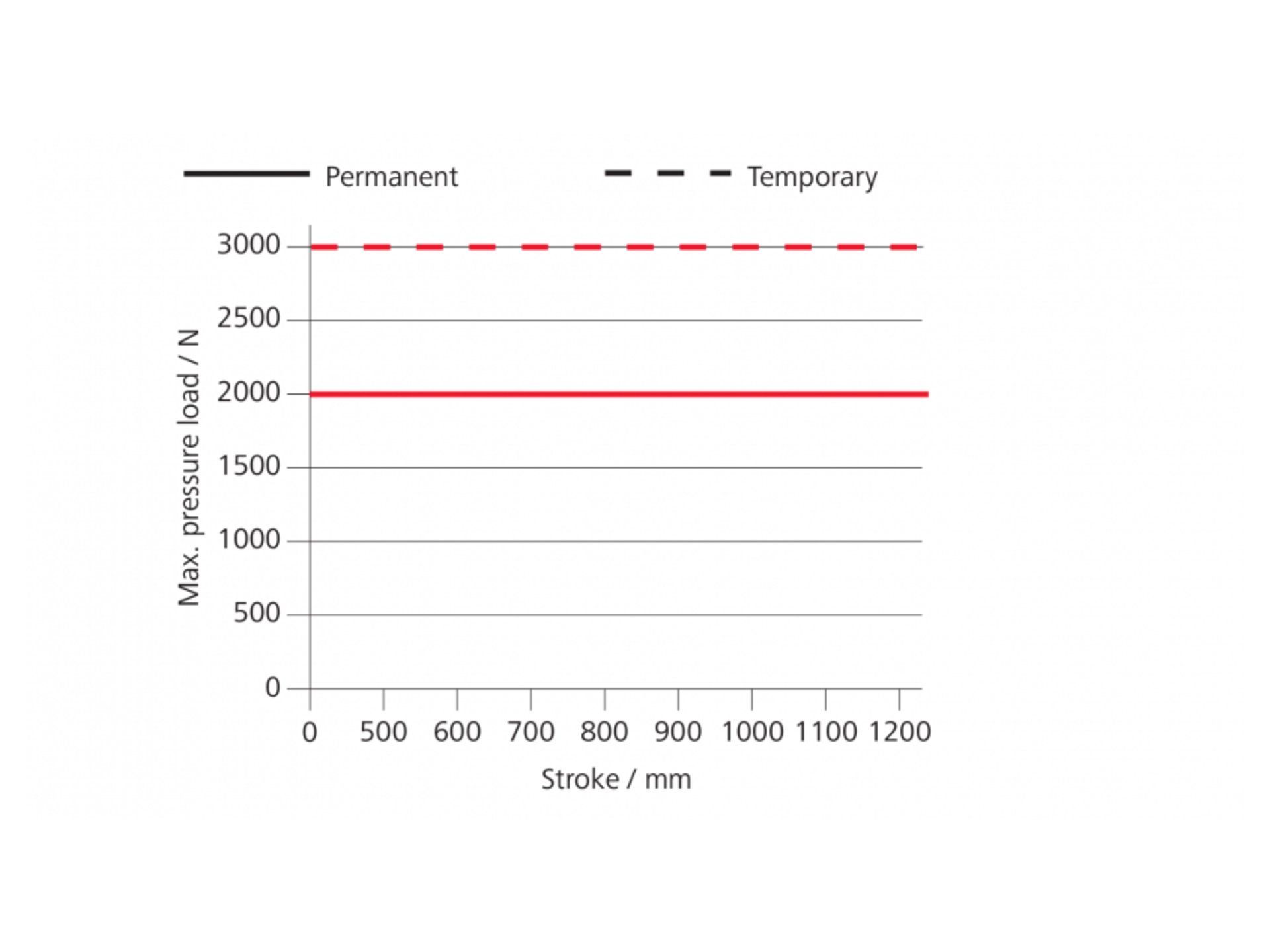

Tlaková síla	3 000 N
Tahová síla	2 000 N
Jmenovitá blokovací síla **	2 800 N
Životnost	20 000 dvojitých zdvihů *
Zdvih	500 - 1 500 mm
Rychlost otevírání	7.1 mm/s
Rychlost otevírání (HS*)	17 mm/s
Rychlost zavírání	7.1 mm/s
Typ ochrany	IP 64
Hladina emisního akustického tlaku	LpA ≤ 70 dB(A)
Teplotní rozsah	-15 °C (-5 °C ***) ... +75 °C
Požární odolnost	B300 (30 min / 300 °C)
Materiál	hliník / polykarbonát
Povrchová úprava	práškový lak
Barva	bílý hliník (~ RAL 9006)
Připojení	2.5 m silikonový kabel

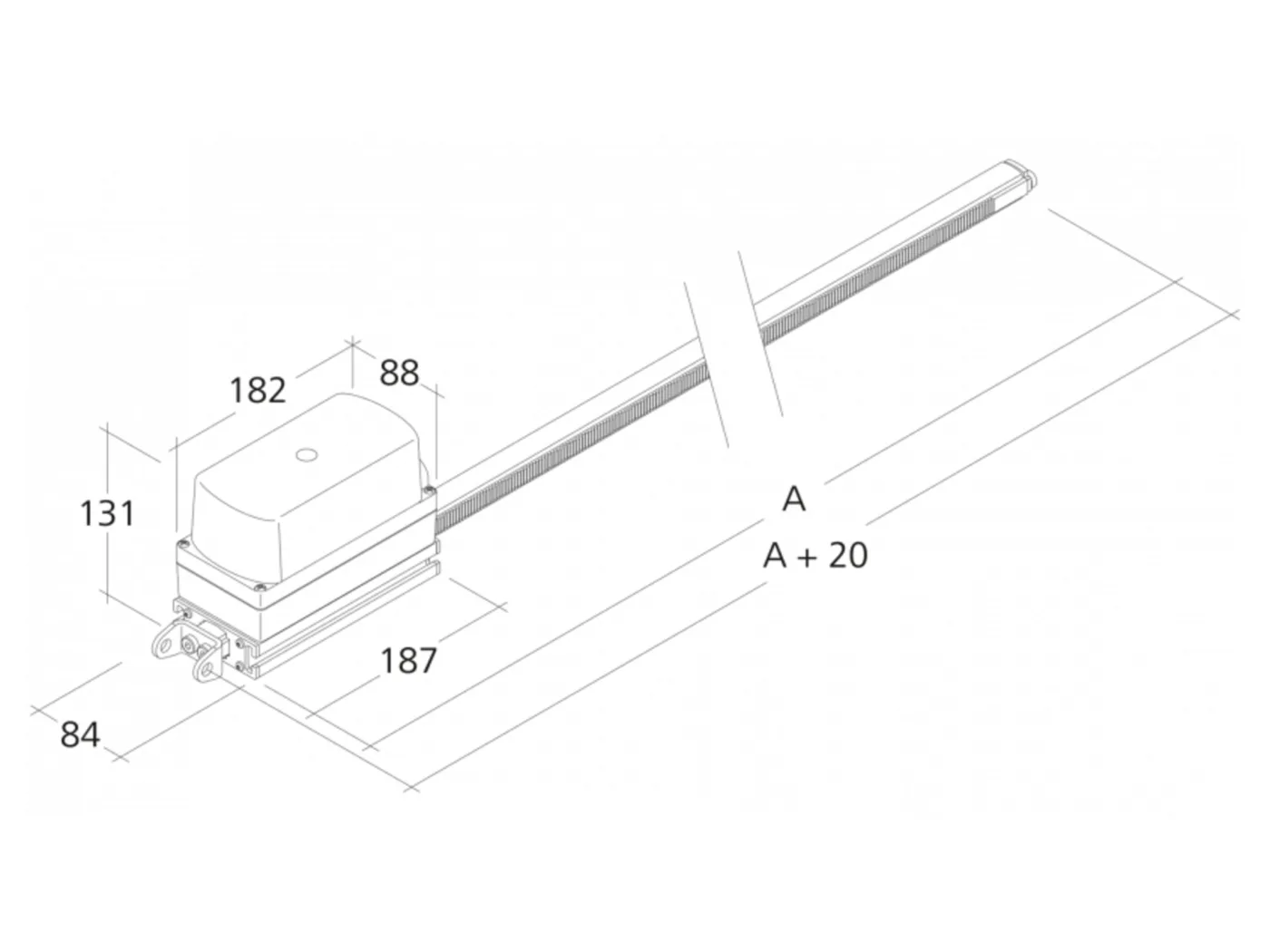

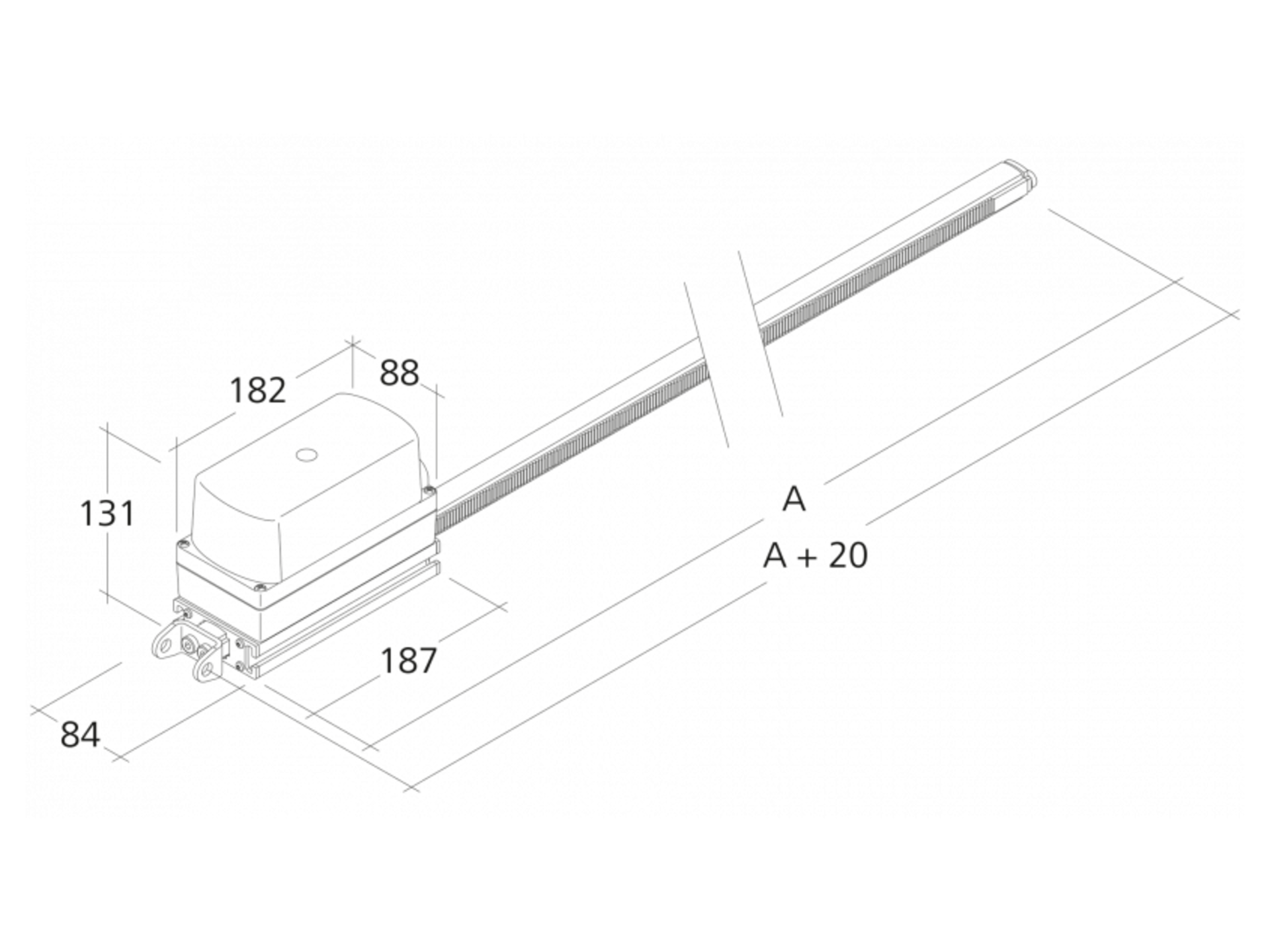

Š x V x H	706 - 1 706**** x 131 x 88 mm
Váha	-

* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.
***** Doplňková funkce pro vyšší rychlost.

Volitelná rozšíření

HS "Vysoká rychlost"
V případě požárního odvětrání se používá vysokorychlostní funkce pro spolehlivé dosažení definované koncové polohy za 60 s. V režimu denního větrání pracuje pohon tiše a rychle, jako obvykle.
Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
BSY+ (synchronizace pohonů)
BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
Signál BRV
Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
Signál SGI (hlášení polohy)
V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
SKS (ochrana zavírací hrany)
Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
Zvukový signál (odpovídající třídě ochrany)
AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
WS (použití v bazénu)
K dispozici jako volitelné příslušenství pro lineární pohony, aby byly vhodné pro použití v bazénech. Pohon je vybaven hřebenem a pastorkem A4, okem A4 a převodovkou s pastorkem z tvrzené nerezové oceli.
W (použití venku)
K dispozici jako volitelné příslušenství pro lineární pohony, které jsou vhodné pro venkovní použití. Pohon je vybaven odvzdušňovacím ventilem (v závislosti na instalaci), ochrannou vrstvou proti kondenzaci na elektronice a převodovkou s pastorkem z tvrzené nerezové oceli.

Certifikáty a osvědčení

EN 12101-2
Dekra
