KA 34
UNIVERZÁLNÍ ŘETĚZOVÝ POHON 24 V
Mimořádně robustní, odolný a spolehlivý: Náš řetězový pohon KA 34 určený pro požární odvětrání je nadčasovou klasikou se silou 300 N. Lze jej použít téměř kdekoliv díky různým řešením konzolí, které jsou kompatibilní téměř se všemi typy oken.
Vlastnosti
- Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
- S elektronikou motoru řízenou mikroprocesorem
- Vysokorychlostní funkce (HS) pro obzvláště rychlé otevírání oken v případě požáru (SHEV).
- Speciální řetězová stabilizace
- Tlakové aplikace do 700 mm, možnost použití napínacích zdvihů >1000 mm
- Odlehčení tlaku na okenní těsnění po procesu zavírání
- Programovatelné funkce pohonu a různé parametry pohonu
- Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
- Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).

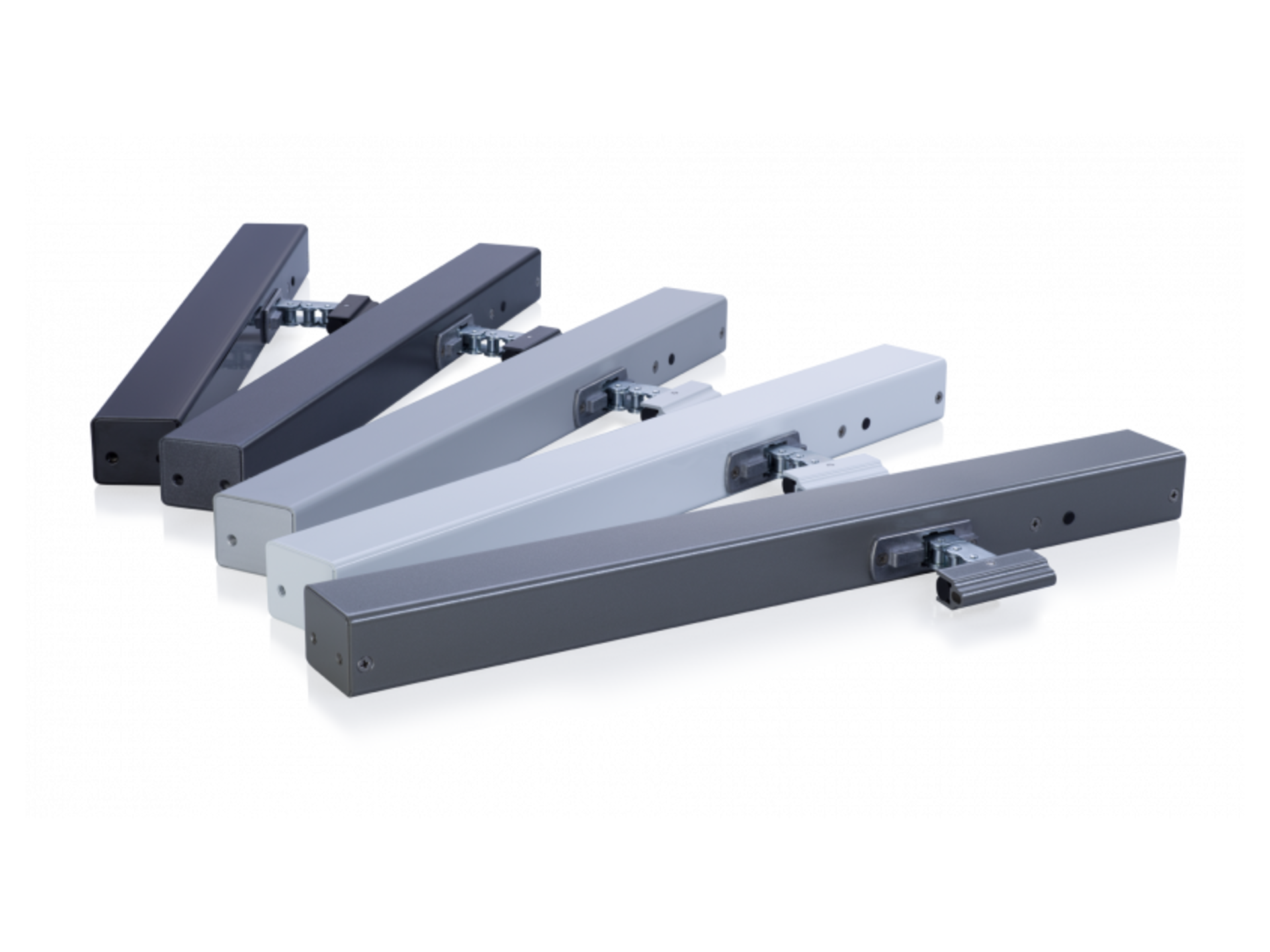

- K dispozici v libovolném odstínu dle vzorníku RAL
- Lze použít prakticky pro všechny typy okenních otvorů
- Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
- Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona
Galerie
KA 34 - Rozměry (PNG, ~518 KB)
KA 34 - Rozměry detail (PNG, ~543 KB)
KA 34 - Diagram síly (PNG, ~440 KB)
KA 34 - Povrchová montáž na výklopné okno otvíravé ven (JPG, ~364 KB)
KA 34 - Povrchová montáž na výklopné okno otvíravé dovnitř (JPG, ~369 KB)
KA 34 - Povrchová montáž na sklopné okno otvíravé ven (JPG, ~354 KB)
KA 34 - Povrchová montáž na sklopné okno otvíravé dovnitř (JPG, ~380 KB)
KA 34 - Povrchová montáž na otočné okno otvíravé ven (JPG, ~331 KB)
KA 34 - Povrchová montáž na otočné okno otvíravé dovnitř (JPG, ~366 KB)
Technické údaje
| KA 34 | |
|---|---|
| Napájení | 24 V DC / ±15 % |
| Provozní cyklus | 30 % (ON: 3 min. / OFF: 7 min.) |
| Jmenovitý vstupní proud | 1 A |
| Tlaková síla | 300 N |
| Tahová síla | 300 N |
| Jmenovitá blokovací síla ** | Max. 2 600 N (2 000 N ***) |
| Životnost | 20 000 dvojitých zdvihů * |
| Zdvih | 350 - 1 300 mm |
| Rychlost otevírání (denní větrání) | 11.8 mm/s |
| Rychlost otevírání (požární odvětrání) | 12.2 mm/s |
| Rychlost zavírání | 11.8 mm/s |
| Typ ochrany | IP 32 |
| Hladina emisního akustického tlaku | LpA ≤ 70 dB(A) |
| Teplotní rozsah | -15 °C (-5 °C ***) ... +75 °C |
| Požární odolnost | B300 (30 min / 300 °C) |
| Materiál | hliník |
| Povrchová úprava | práškový lak |
| Barva | bílý hliník (~ RAL 9006) |
| Připojení | 2.5 m silikonový kabel |
| Š x V x H | 421 - 902**** x 40 x 59 mm |
| Váha | 1.60 - 3.60 kg**** |
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.
Volitelná rozšíření
Certifikáty a osvědčení
- EN 12101-2
- VdS Schadenverhütung
- Dekra
