KA 34-K-BSY+ Set

SET UNIVARZÁLNÍCH ŘETĚZOVÝCH POHONŮ 230 V VČ. SYNCHRONIZACE
Kategorie:

Spolehlivý řetězový pohon KA 34-K-BSY+ pro požární odvětrání s tlakovou a tahovou silou 300 N pro polohově synchronní použití díky technologii BSY+. Tento kompaktní pohon na 230 V s integrovanou napájecí jednotkou je k dispozici samostatně nebo v sadě po dvou kusech.

KA 34-K-BSY+ Set KA 34-K-BSY+ Set

Vlastnosti

  • Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
  • S motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem.
  • Přímé ovládání přes 230 V AC
  • Možnost 2 pohonů v jedné synchronní skupině
  • Speciální stabilizace řetězu
  • Odlehčení tlaku na okenní těsnění po procesu zavírání
  • Programovatelné funkce pohonu a různé parametry pohonu
  • Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
  • Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy okenních otvorů
  • Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
  • Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

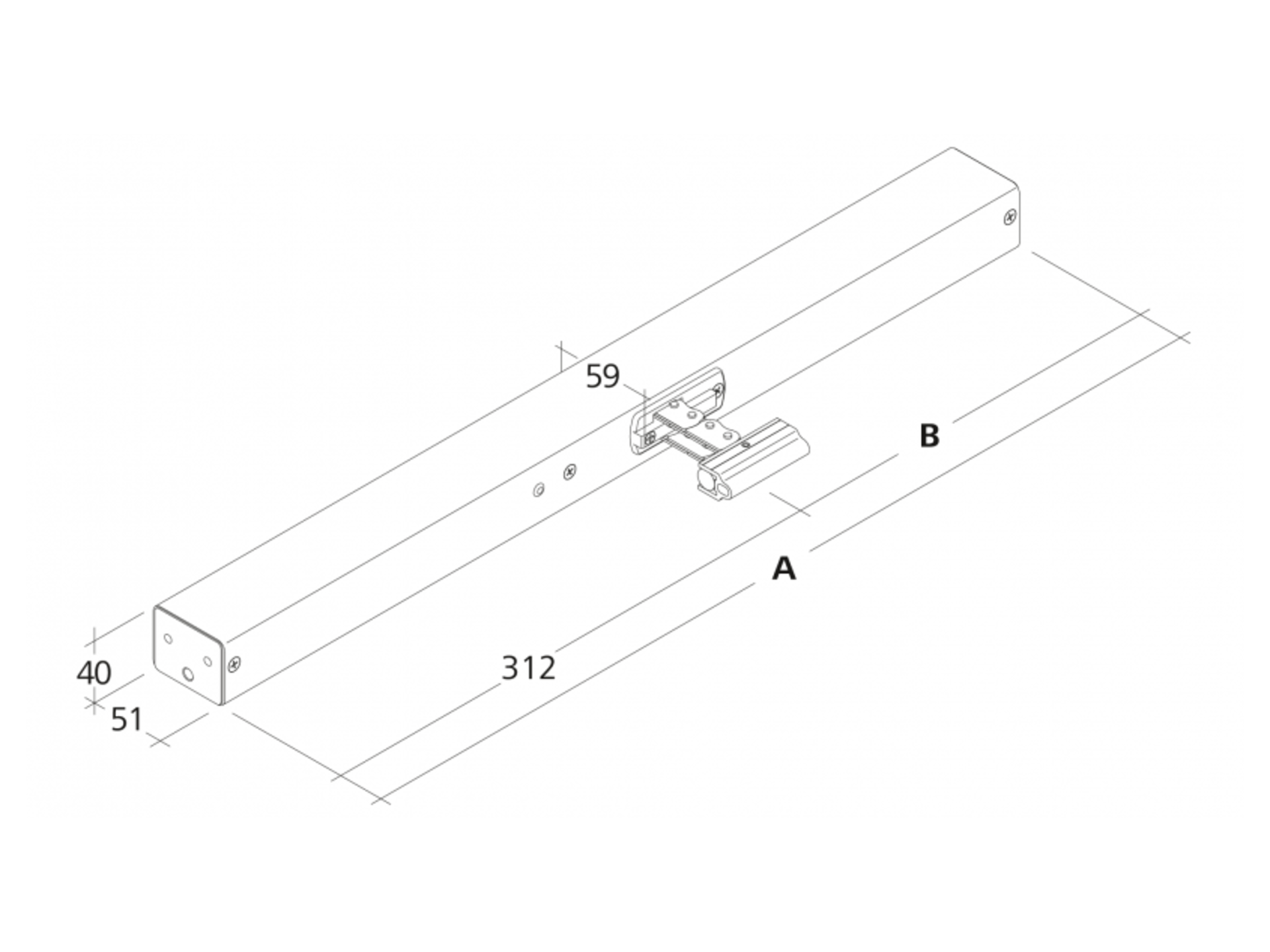

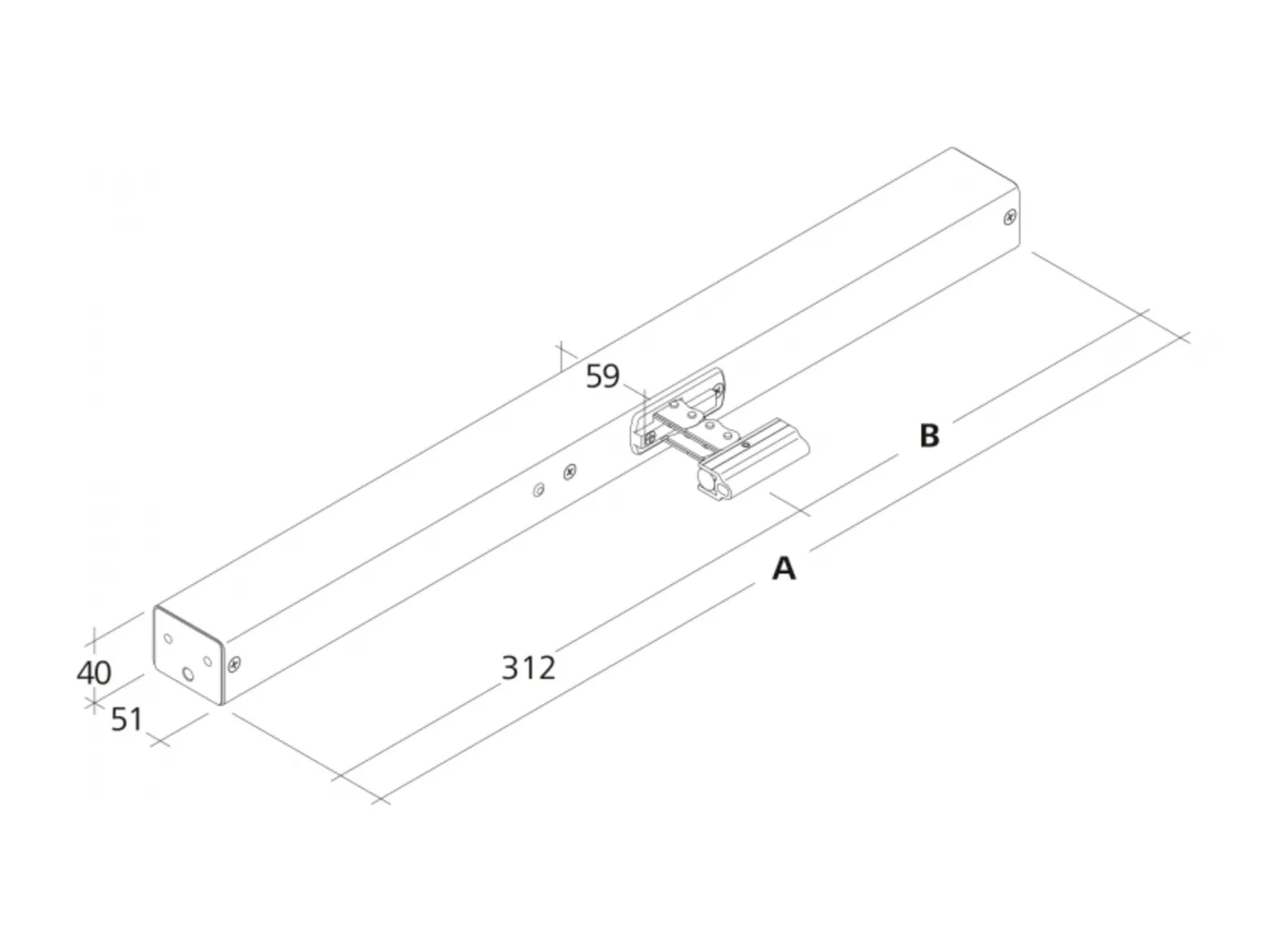

KA 34-K-BSY+ Set - Rozměry KA 34-K-BSY+ Set - Rozměry
KA 34-K-BSY+ Set - Rozměry (PNG, ~496 KB)

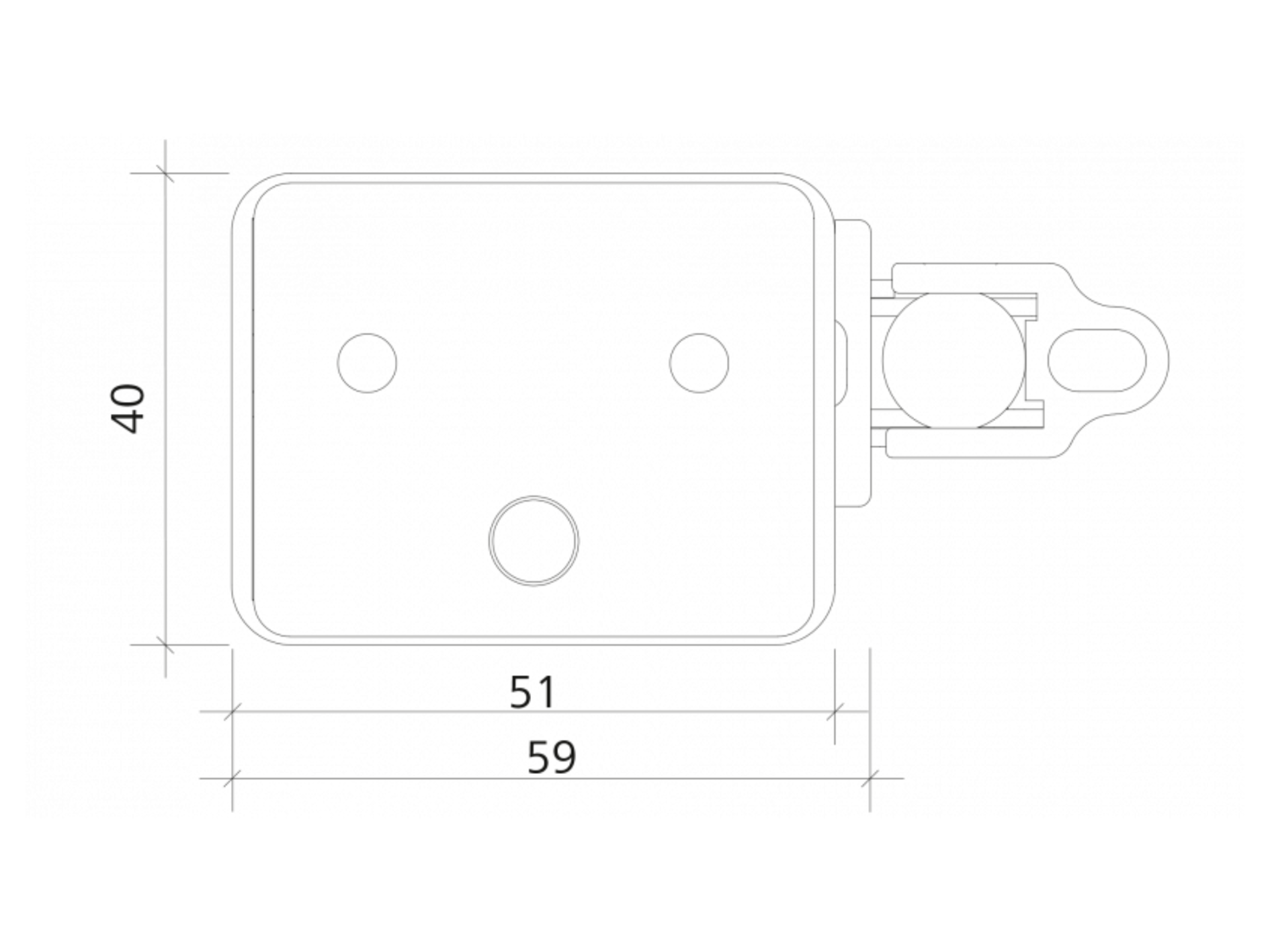

KA 34-K-BSY+ Set - Rozměry detail KA 34-K-BSY+ Set - Rozměry detail
KA 34-K-BSY+ Set - Rozměry detail (PNG, ~543 KB)

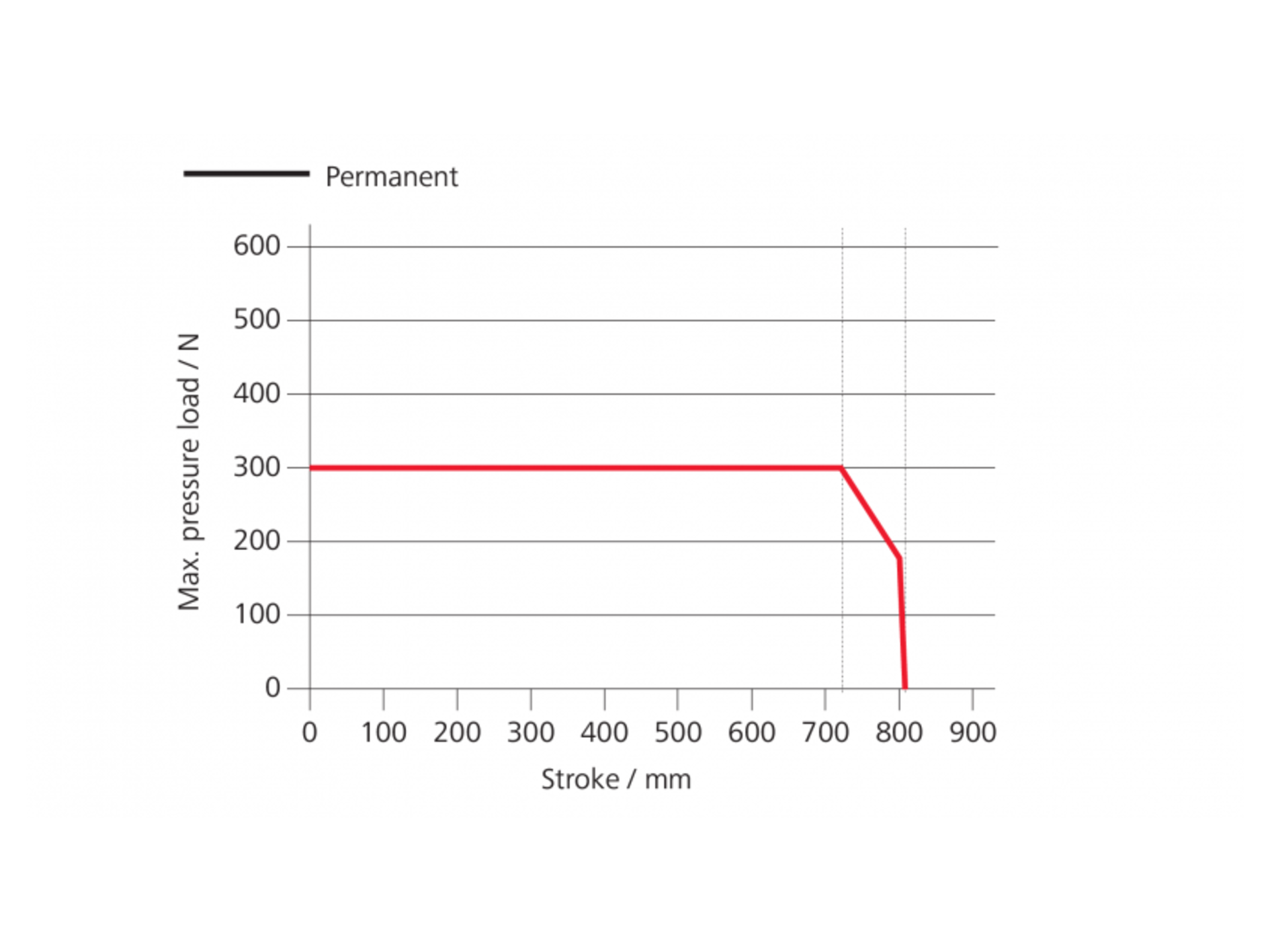

KA 34-K-BSY+ Set - Diagram síly KA 34-K-BSY+ Set - Diagram síly
KA 34-K-BSY+ Set - Diagram síly (PNG, ~440 KB)
KA 34-K-BSY+ Set - Povrchová montáž více pohonů na sklopné okno otvíravé dovnitř KA 34-K-BSY+ Set - Povrchová montáž více pohonů na sklopné okno otvíravé dovnitř
KA 34-K-BSY+ Set - Povrchová montáž více pohonů na sklopné okno otvíravé dovnitř (JPG, ~385 KB)

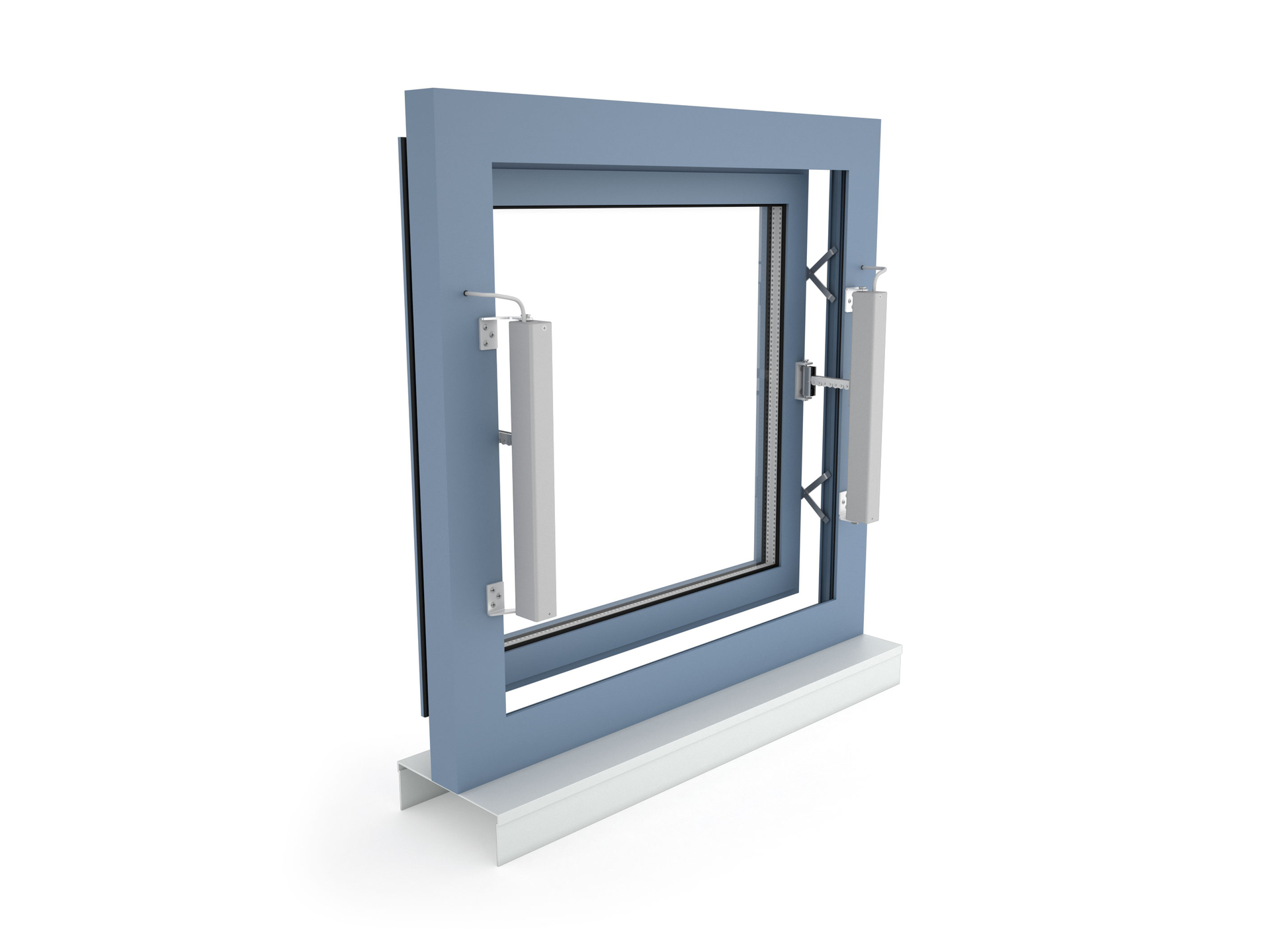

KA 34-K-BSY+ Set - Povrchová montáž více pohonů na okno paralelně otvíravé ven KA 34-K-BSY+ Set - Povrchová montáž více pohonů na okno paralelně otvíravé ven
KA 34-K-BSY+ Set - Povrchová montáž více pohonů na okno paralelně otvíravé ven (JPG, ~380 KB)

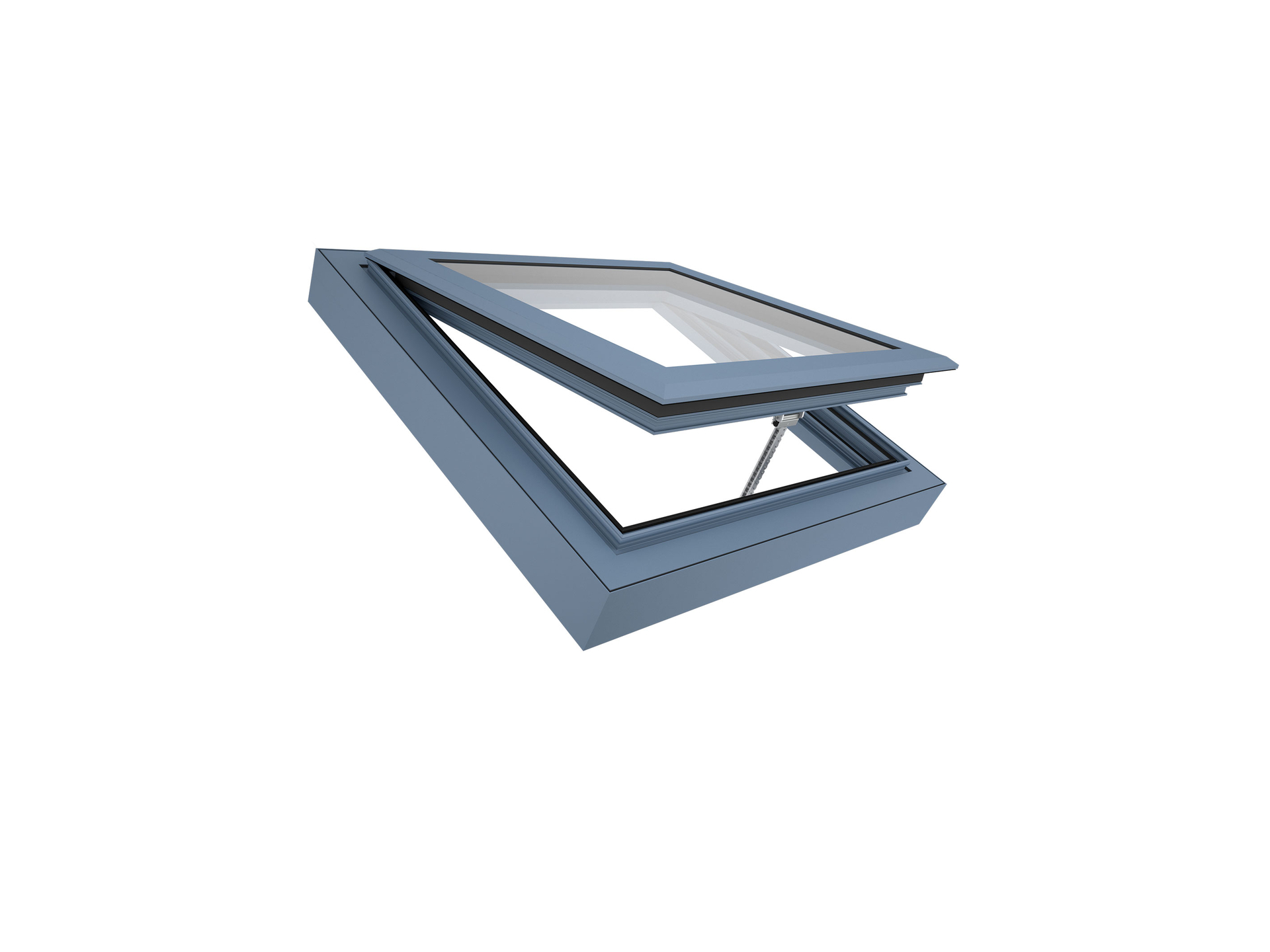

KA 34-K-BSY+ Set - Povrchová montáž na výklopné střešní okno otvíravé ven KA 34-K-BSY+ Set - Povrchová montáž na výklopné střešní okno otvíravé ven
KA 34-K-BSY+ Set - Povrchová montáž na výklopné střešní okno otvíravé ven (JPG, ~324 KB)

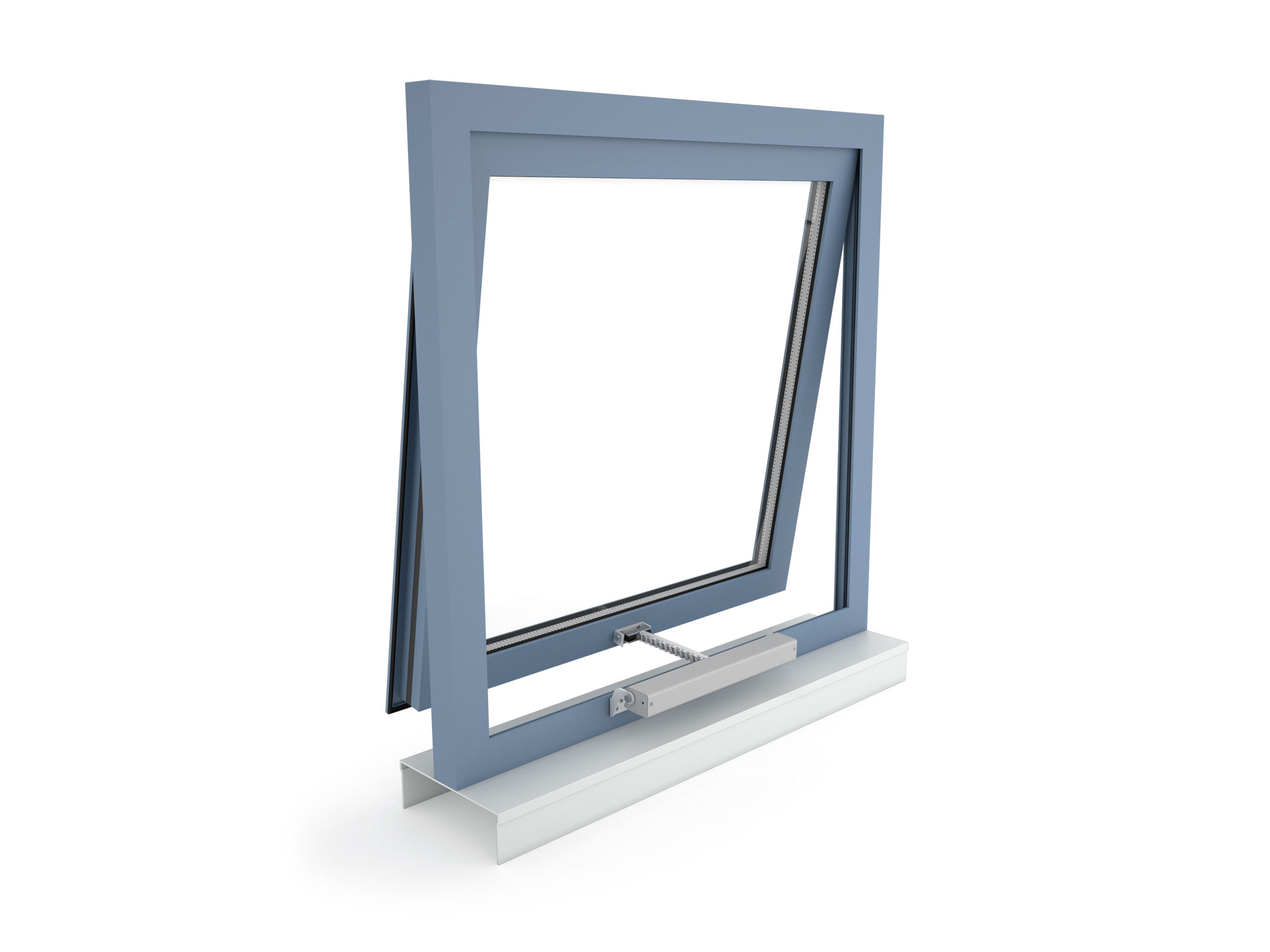

KA 34-K-BSY+ Set - Povrchová montáž na výklopné okno otvíravé ven KA 34-K-BSY+ Set - Povrchová montáž na výklopné okno otvíravé ven
KA 34-K-BSY+ Set - Povrchová montáž na výklopné okno otvíravé ven (JPG, ~364 KB)

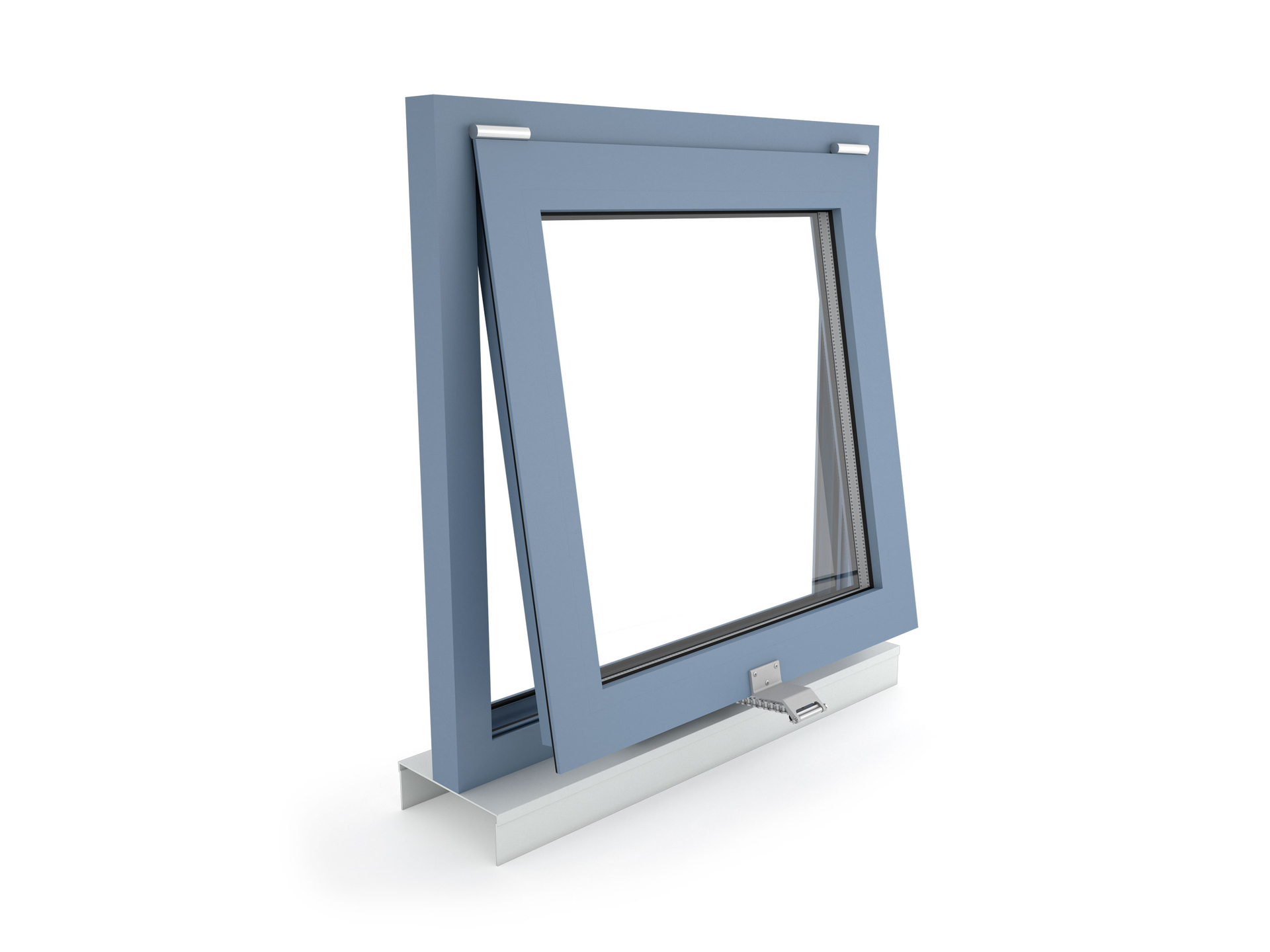

KA 34-K-BSY+ Set - Povrchová montáž na výklopné okno otvíravé dovnitř KA 34-K-BSY+ Set - Povrchová montáž na výklopné okno otvíravé dovnitř
KA 34-K-BSY+ Set - Povrchová montáž na výklopné okno otvíravé dovnitř (JPG, ~369 KB)

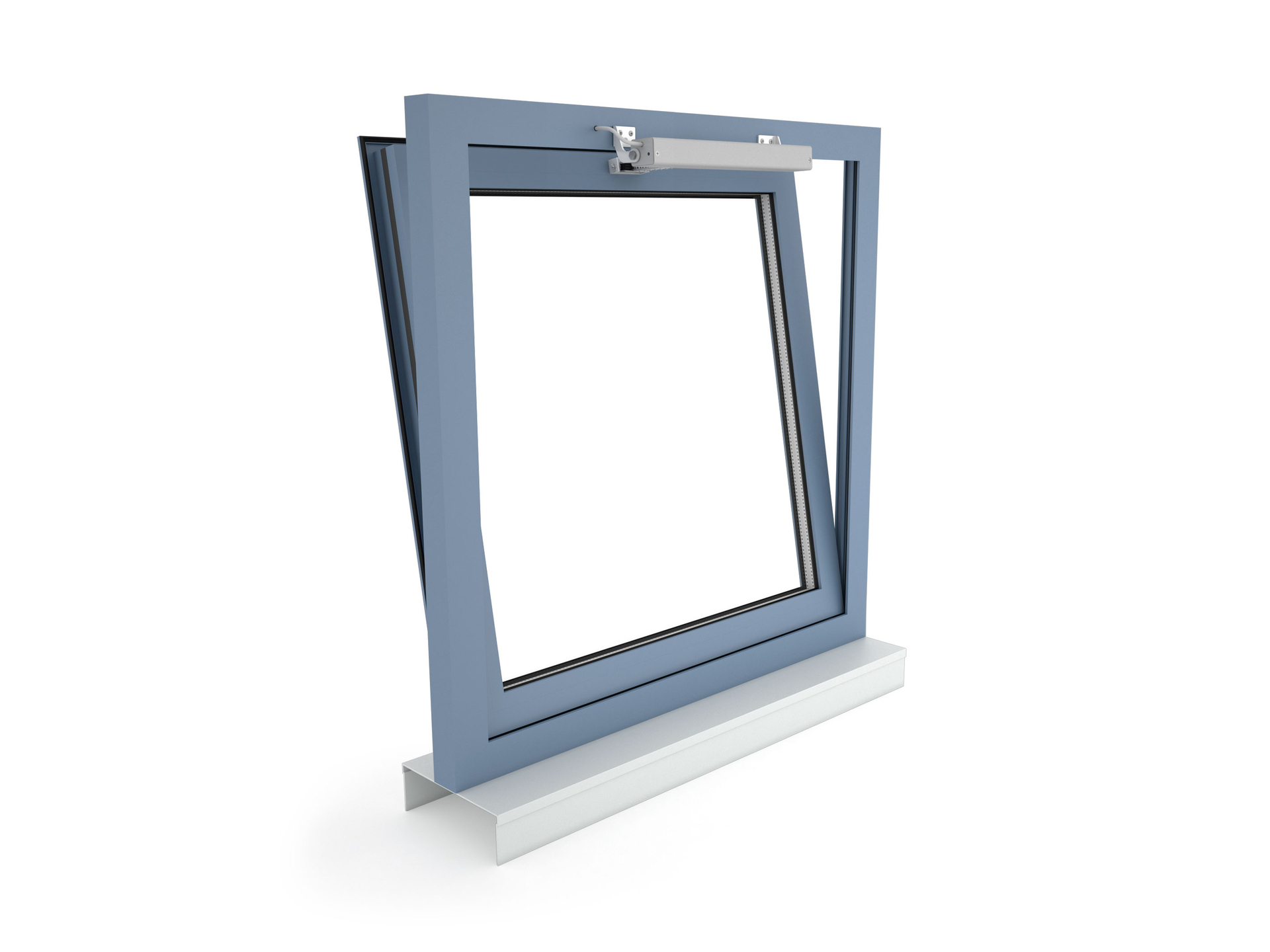

KA 34-K-BSY+ Set - Povrchová montáž na sklopné okno otvíravé ven KA 34-K-BSY+ Set - Povrchová montáž na sklopné okno otvíravé ven
KA 34-K-BSY+ Set - Povrchová montáž na sklopné okno otvíravé ven (JPG, ~354 KB)

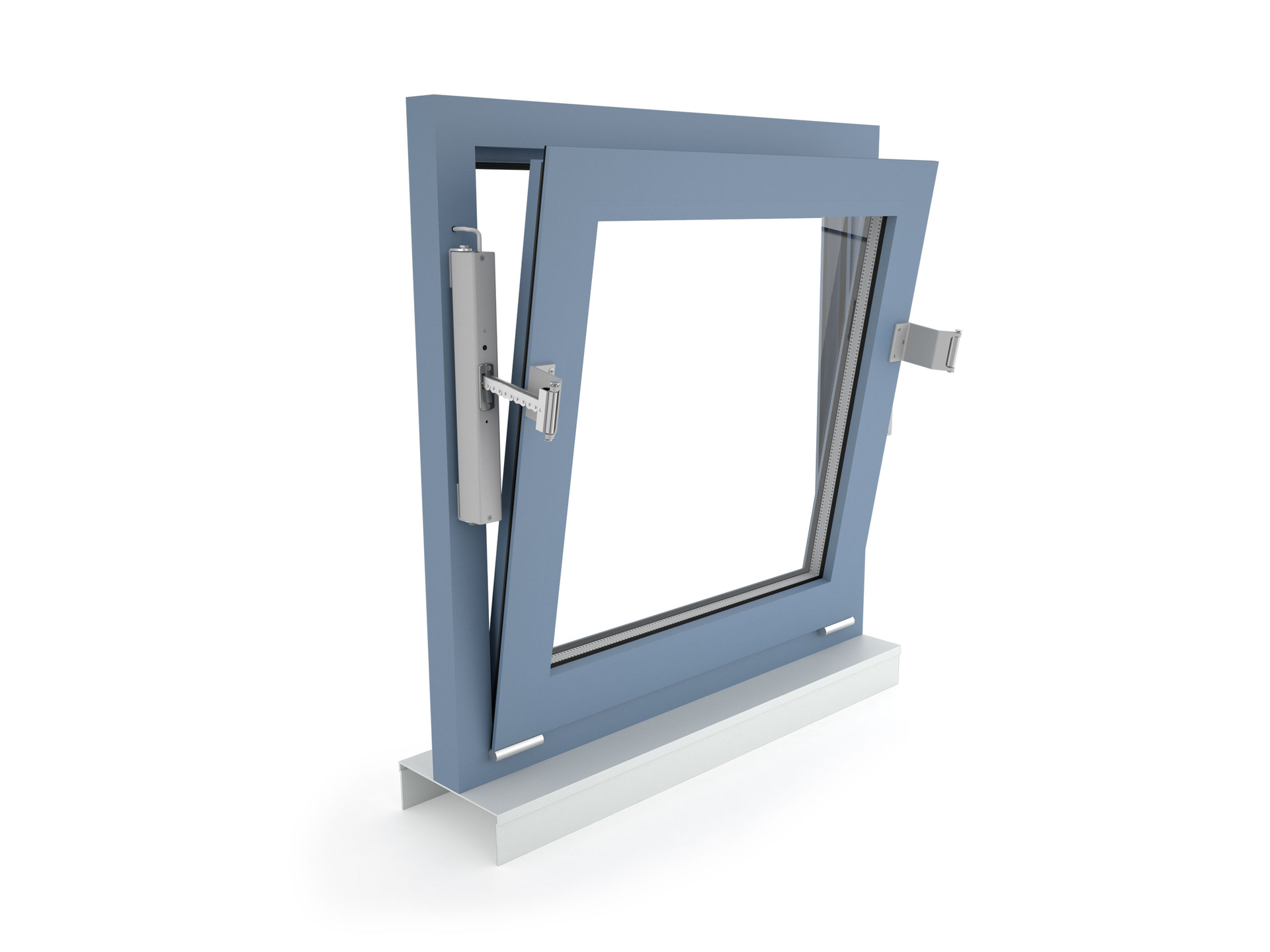

KA 34-K-BSY+ Set - Povrchová montáž na sklopné okno otvíravé dovnitř KA 34-K-BSY+ Set - Povrchová montáž na sklopné okno otvíravé dovnitř
KA 34-K-BSY+ Set - Povrchová montáž na sklopné okno otvíravé dovnitř (JPG, ~380 KB)

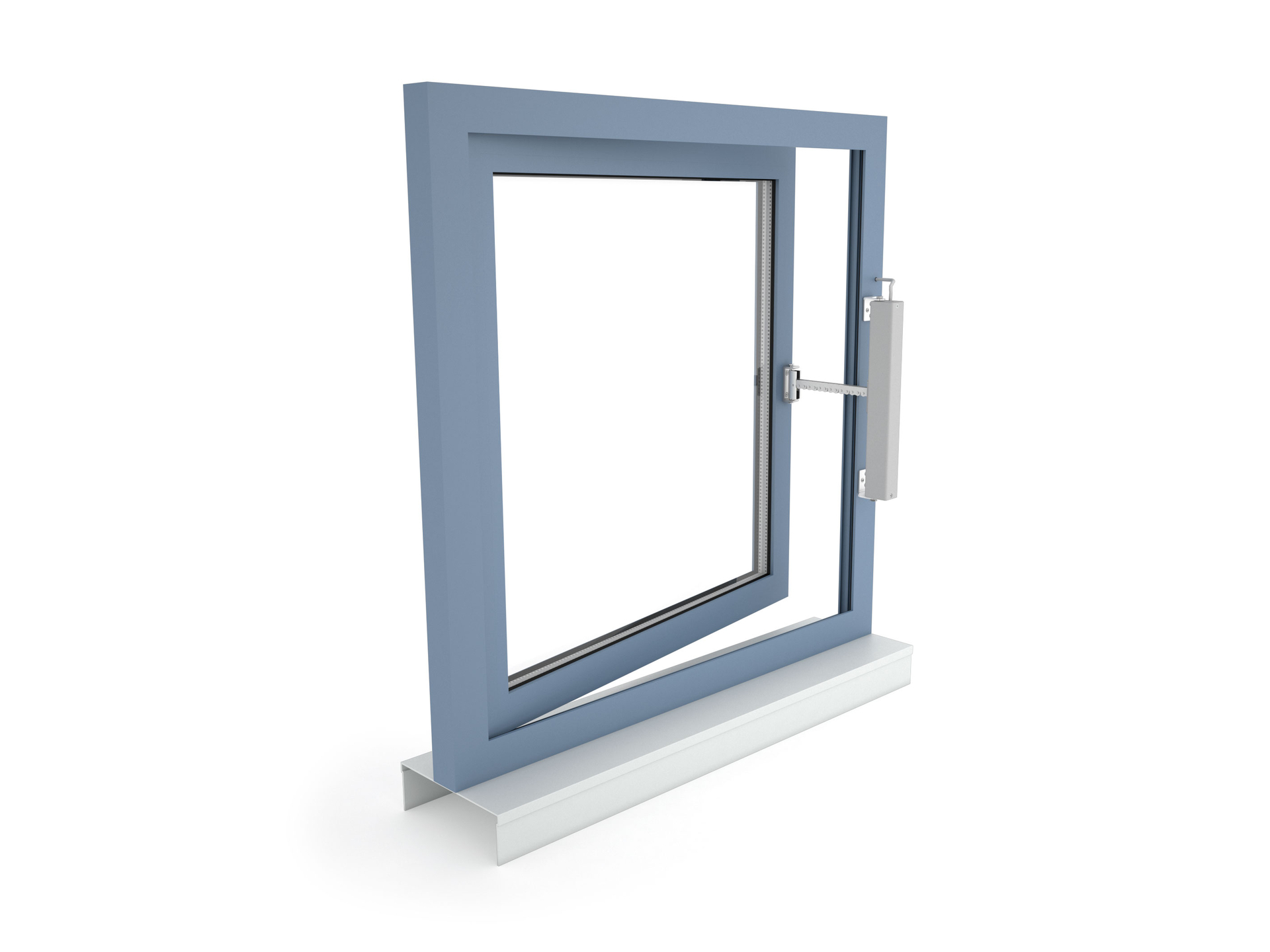

KA 34-K-BSY+ Set - Povrchová montáž na otočné okno otvíravé ven KA 34-K-BSY+ Set - Povrchová montáž na otočné okno otvíravé ven
KA 34-K-BSY+ Set - Povrchová montáž na otočné okno otvíravé ven (JPG, ~331 KB)

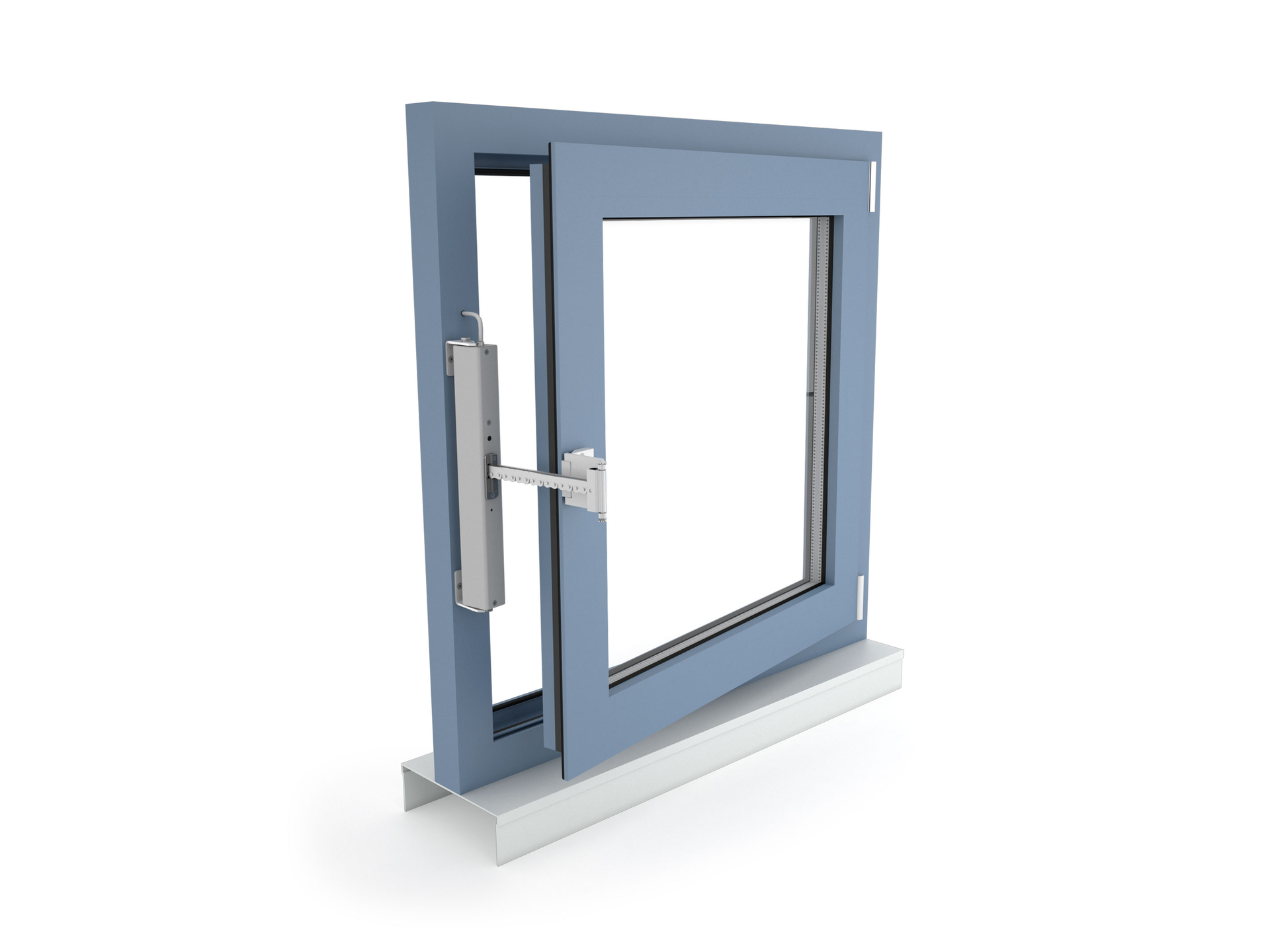

KA 34-K-BSY+ Set - Povrchová montáž na otočné okno otvíravé dovnitř KA 34-K-BSY+ Set - Povrchová montáž na otočné okno otvíravé dovnitř
KA 34-K-BSY+ Set - Povrchová montáž na otočné okno otvíravé dovnitř (JPG, ~366 KB)

Soubory ke stažení

KA 34-K-BSY+ Set - Technický list (DE, EN, FR, ES) (pdf, ~4 MB)
KA 34-K-BSY+ Set - Přehled dostupných konzol (EN) (pdf, ~3 MB)
KA 34-K-BSY+ Set - Katalogový list (2021, EN) (pdf, ~6 MB)
KA 34-K-BSY+ Set - CAD Výkresy (zip, ~4 MB)
BIM objekty

Technické informace

KA 34-K-BSY+ Set (údaje pro set 2 ks)
Napájení 230 V AC / +10 % … -15 % / 50 Hz
Vstupní frekvence 50 Hz
Výkon 45 W / 75 VA
Provozní cyklus 30 % (ON: 3 min. / OFF: 7 min.)
Tlaková síla 600 N
Tahová síla 600 N
Jmenovitá blokovací síla ** Max. 5 200 N (4 000 N ***)
Životnost 20 000 dvojitých zdvihů *
Zdvih 350 - 1 300 mm
Rychlost otevírání (denní větrání) 11.8 mm/s
Rychlost otevírání (požární odvětrání) 12.2 mm/s
Rychlost zavírání 11.8 mm/s
Typ ochrany IP 32
Hladina emisního akustického tlaku LpA ≤ 70 dB(A)
Teplotní rozsah -15 °C (-5 °C ***) ... +75 °C
Požární odolnost B300 (30 min / 300 °C)
Materiál hliník
Povrchová úprava práškový lak
Barva bílý hliník (~ RAL 9006)
Připojení silikonový kabel
Š x V x H 560 - 1 041**** x 40 x 59 mm
Váha 1.80 - 3.80 kg****
* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

  • Programování funkcí
    Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
  • BSY+ (synchronizace pohonů)
    BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
  • Zvukový signál (odpovídající třídě ochrany)
    AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
  • Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
    Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
  • SBD (ohýbatelný řetěz)
    Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).
  • SBD (ohýbatelný řetěz)
    Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).

Certifikáty a osvědčení

  • EN 12101-2
