KA 54
Starší bratr KA 34: Výjimečně flexibilní a univerzálně použitelný: stejně robustní a spolehlivý, ale řetězový pohon KA 54 určený pro požární odvětrání je výrazně výkonnější se silou až 500 N. Je vhodný zejména pro povrchovou montáž.
Vlastnosti
- Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
- S elektronikou motoru řízenou mikroprocesorem
- Vysokorychlostní funkce (HS) pro obzvláště rychlé otevírání oken v případě požáru (SHEV).
- Speciální řetězová stabilizace
- Tlakové aplikace do 700 mm, možnost použití napínacích zdvihů >1000 mm
- Odlehčení tlaku na okenní těsnění po procesu zavírání
- Programovatelné funkce pohonu a různé parametry pohonu
- Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
- Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).

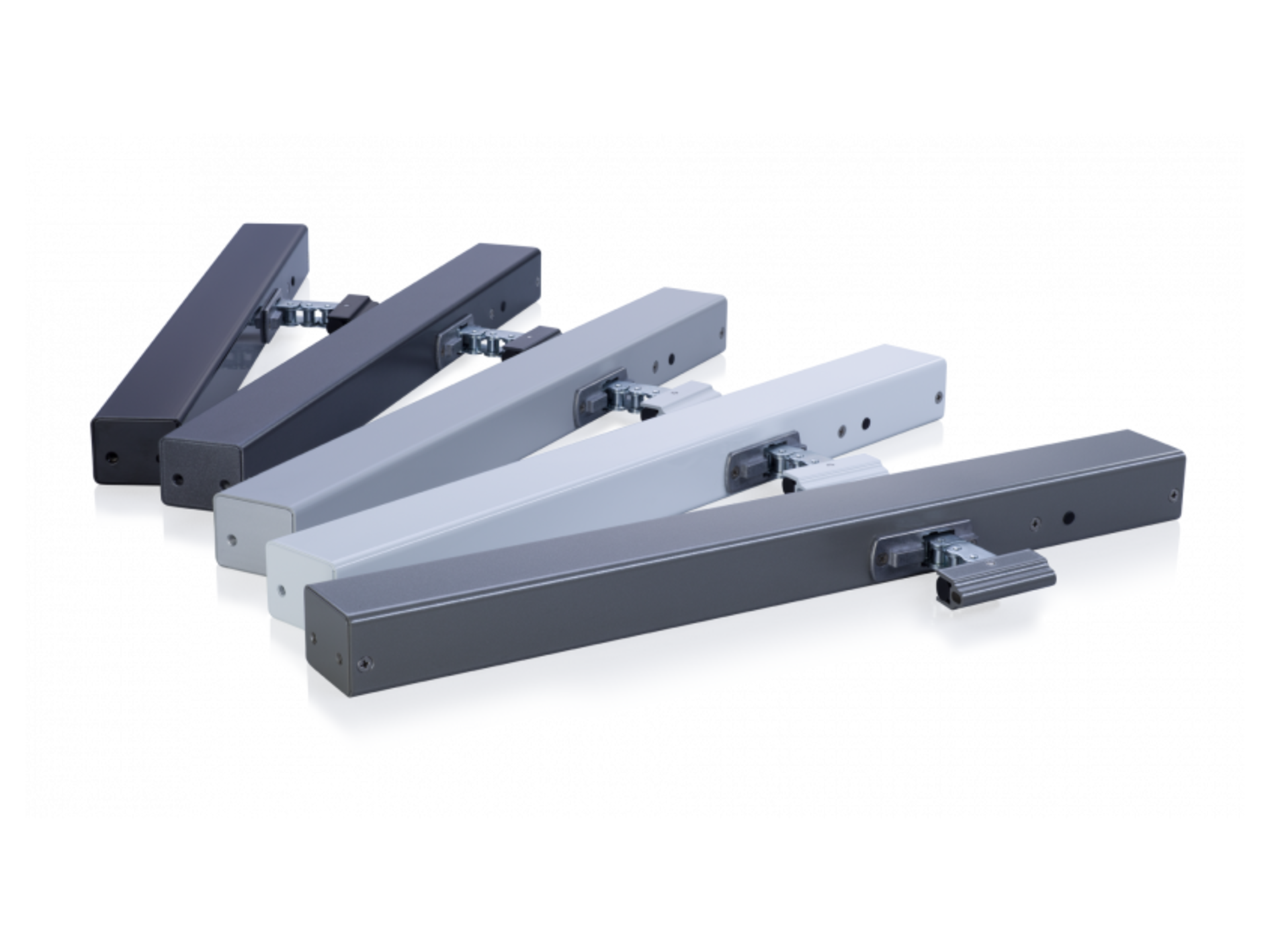

- K dispozici v libovolném odstínu dle vzorníku RAL
- Lze použít prakticky pro všechny typy okenních otvorů
- Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
- Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona
Galerie

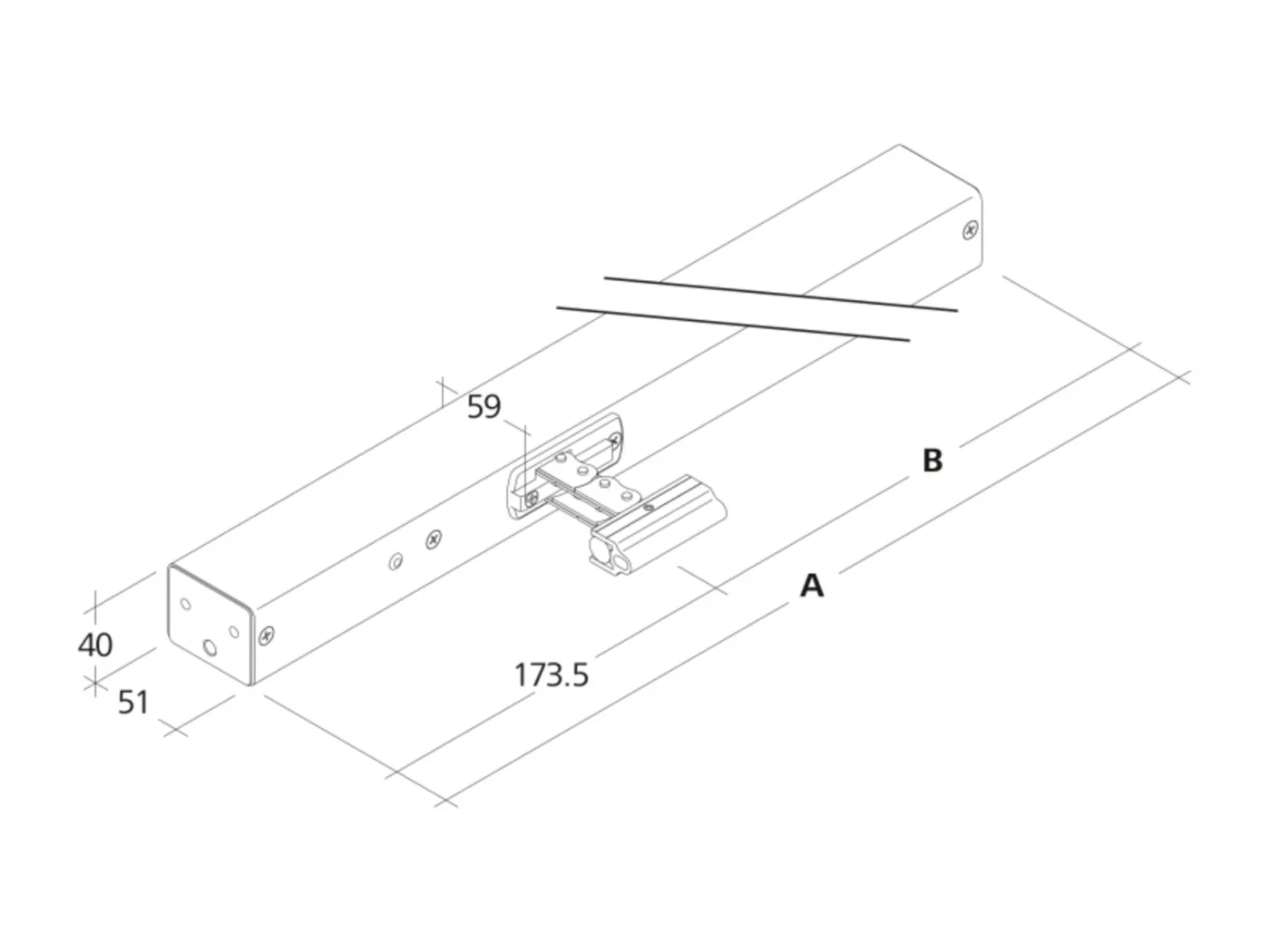

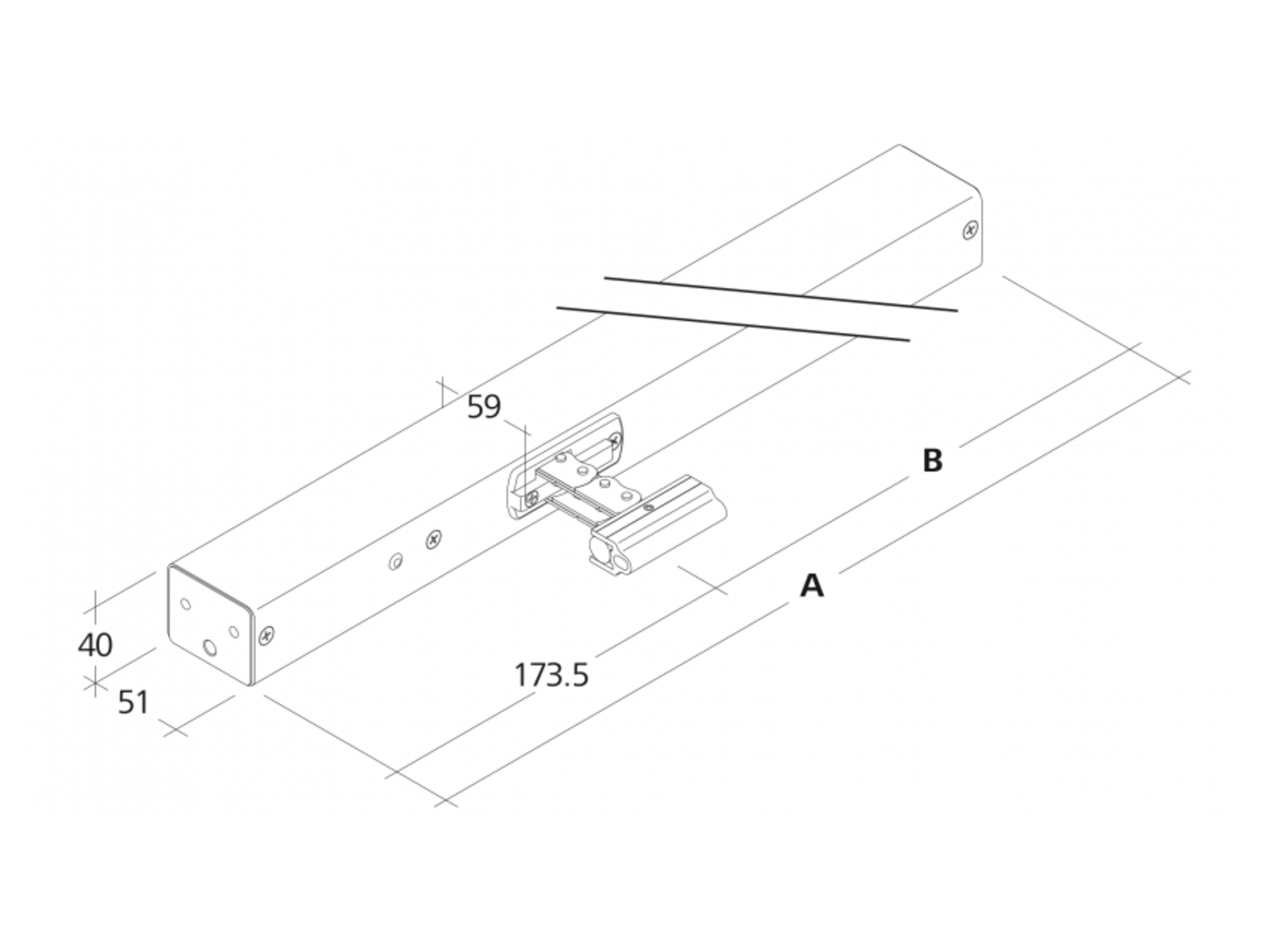

![KA 54 - Rozměry](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Rozm%C4%9Bry.png?w=144&auto=compress,format)
![KA 54 - Rozměry](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Rozm%C4%9Bry.png)

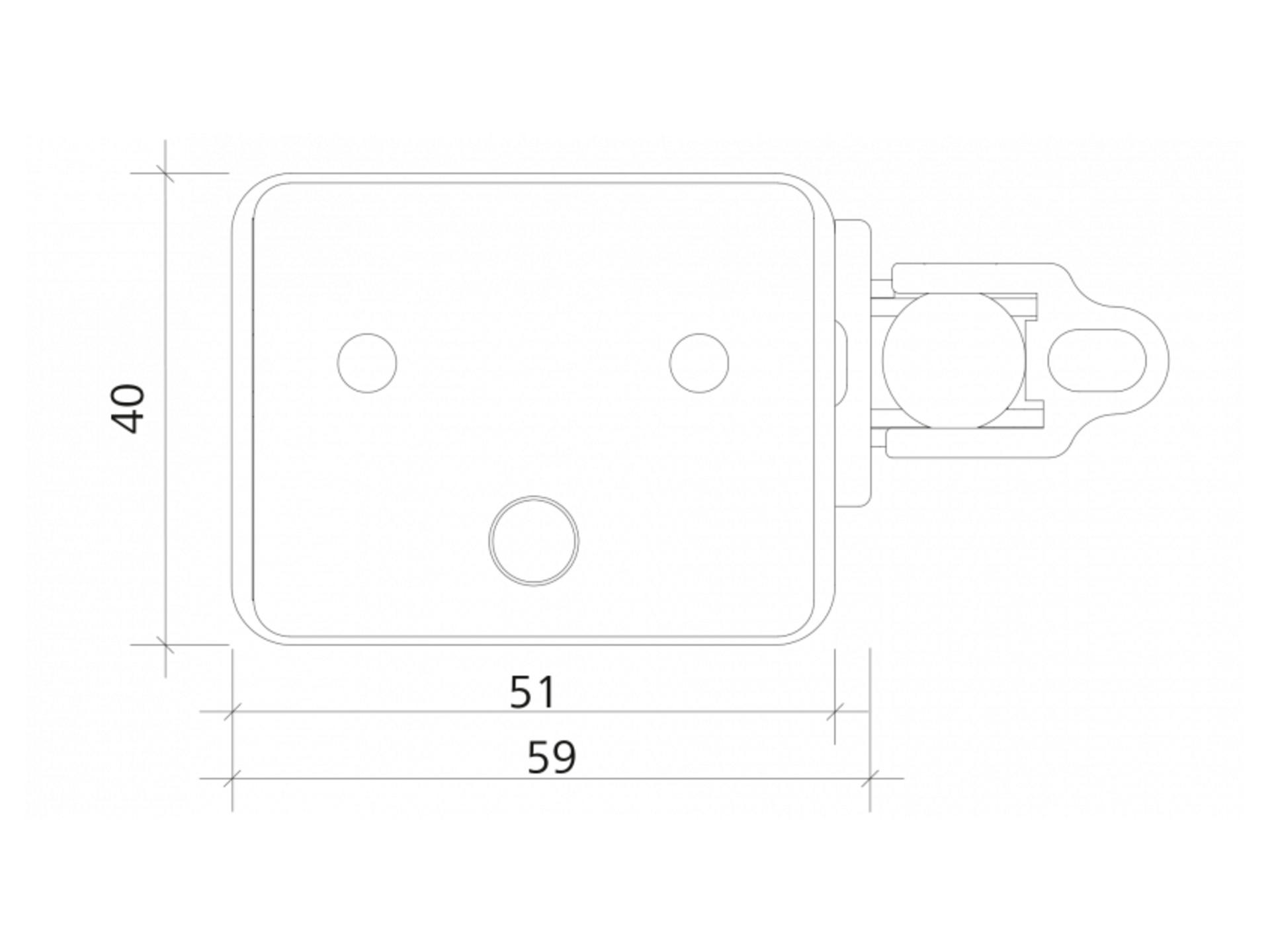

![KA 54 - Rozměry detail](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Rozm%C4%9Bry-detail.png?w=144&auto=compress,format)
![KA 54 - Rozměry detail](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Rozm%C4%9Bry-detail.png)

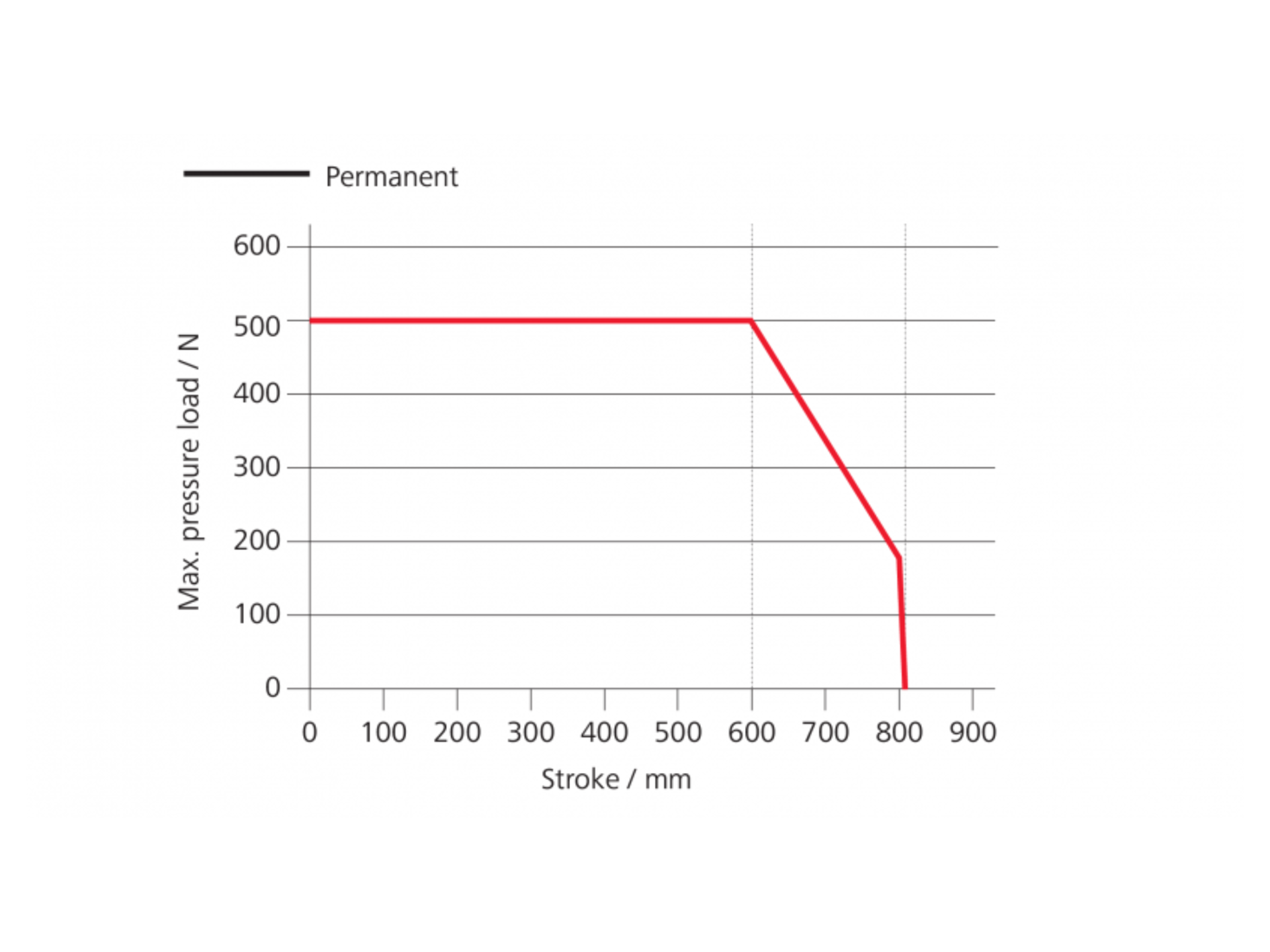

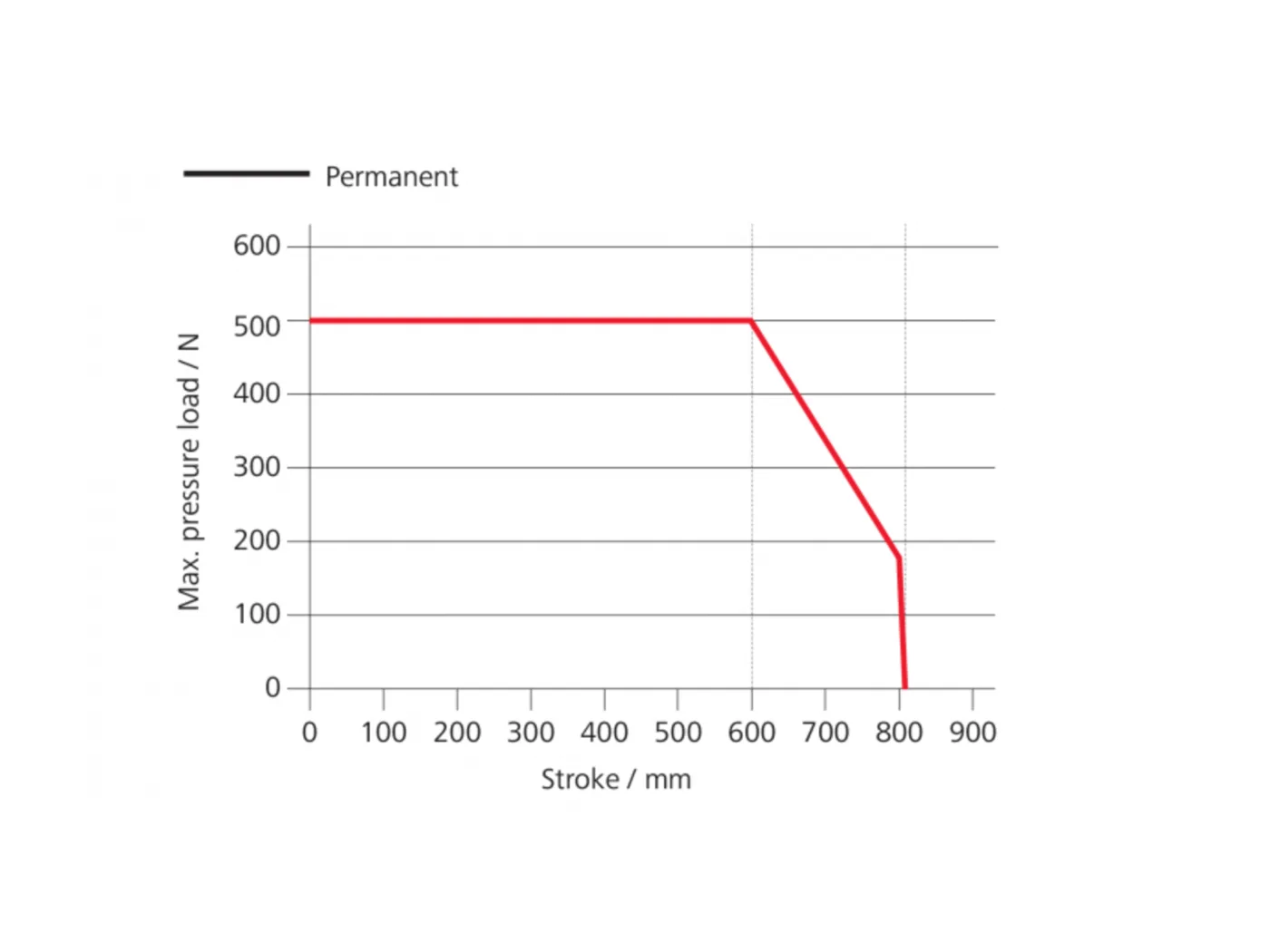

![KA 54 - Diagram síly](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Diagram-s%C3%ADly.png?w=144&auto=compress,format)
![KA 54 - Diagram síly](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Diagram-s%C3%ADly.png)

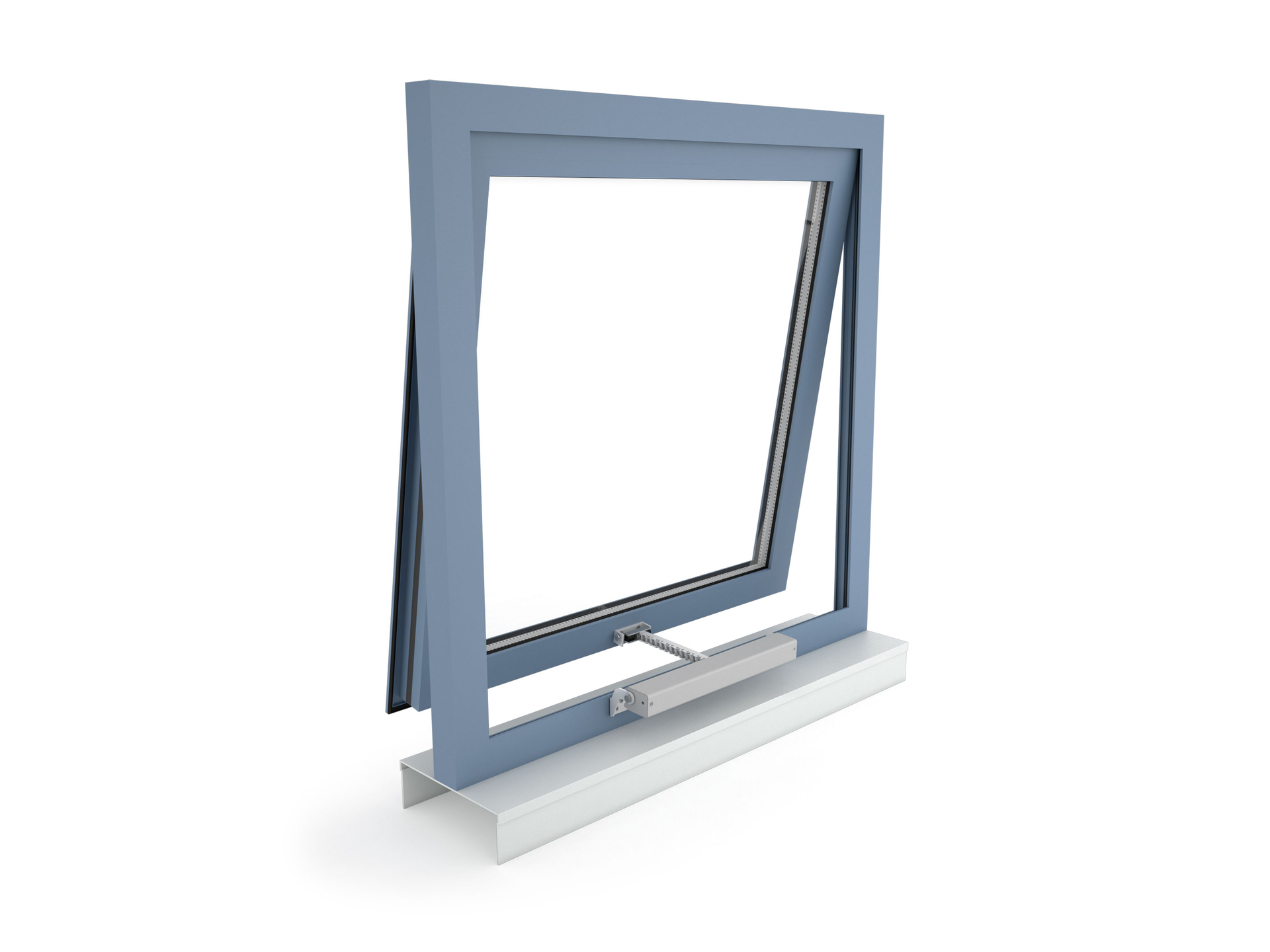

![KA 54 - Povrchová montáž na výklopné okno otvíravé ven](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-v%C3%BDklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-ven.jpg?w=144&auto=compress,format)
![KA 54 - Povrchová montáž na výklopné okno otvíravé ven](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-v%C3%BDklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-ven.jpg)

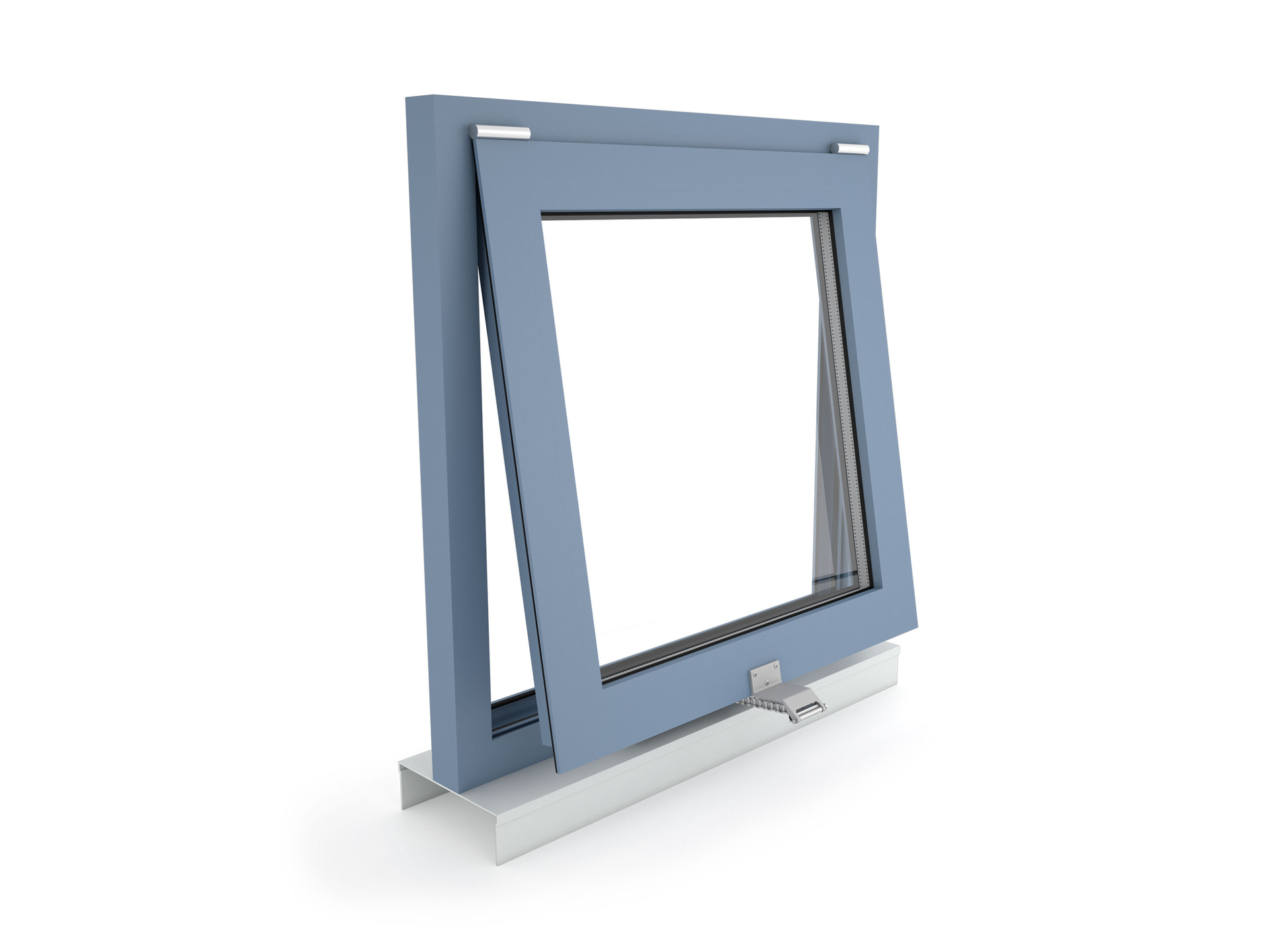

![KA 54 - Povrchová montáž na výklopné okno otvíravé dovnitř](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-v%C3%BDklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-dovnit%C5%99.jpg?w=144&auto=compress,format)
![KA 54 - Povrchová montáž na výklopné okno otvíravé dovnitř](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-v%C3%BDklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-dovnit%C5%99.jpg)

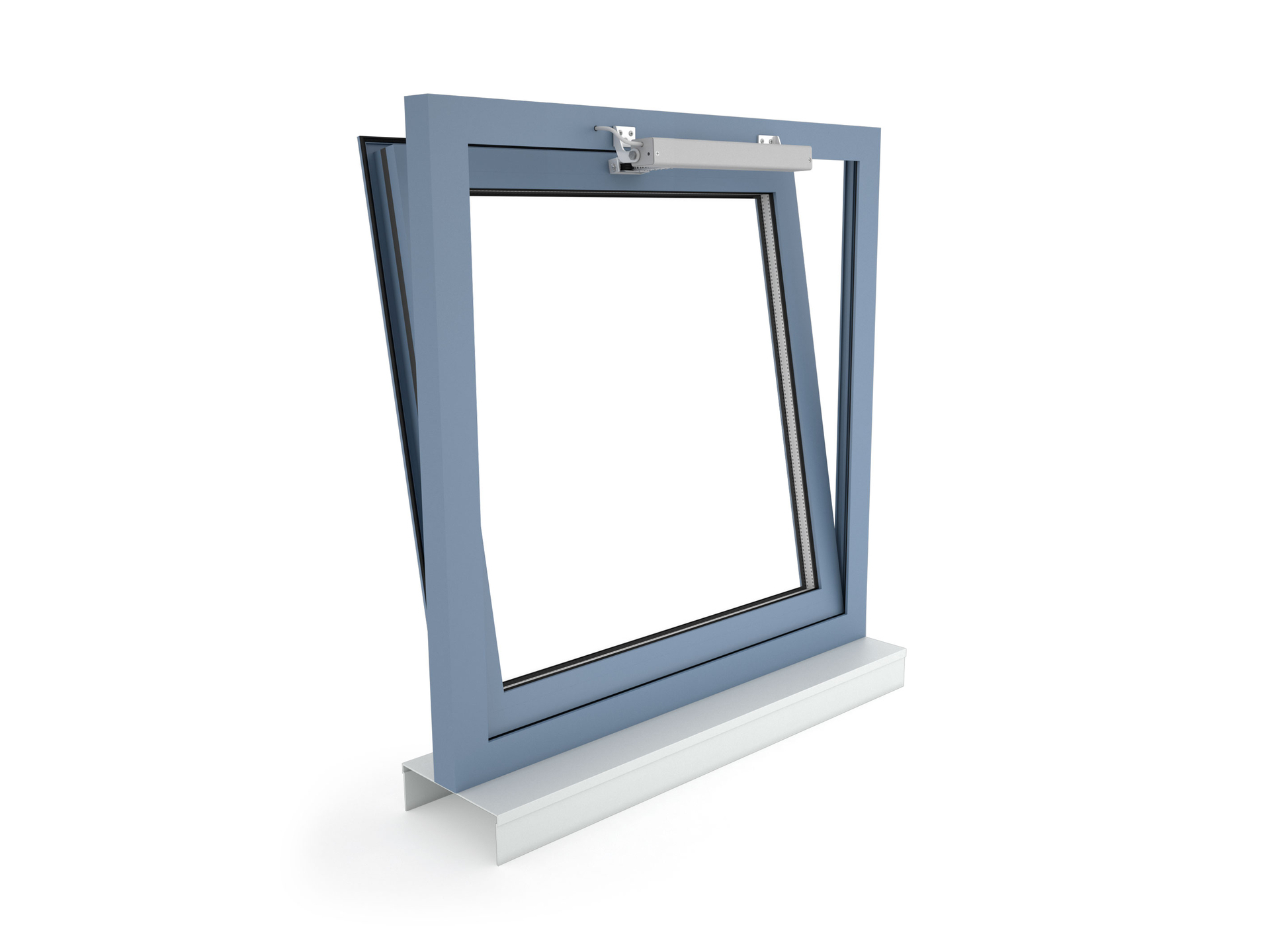

![KA 54 - Povrchová montáž na sklopné okno otvíravé ven](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-sklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-ven.jpg?w=144&auto=compress,format)
![KA 54 - Povrchová montáž na sklopné okno otvíravé ven](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-sklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-ven.jpg)

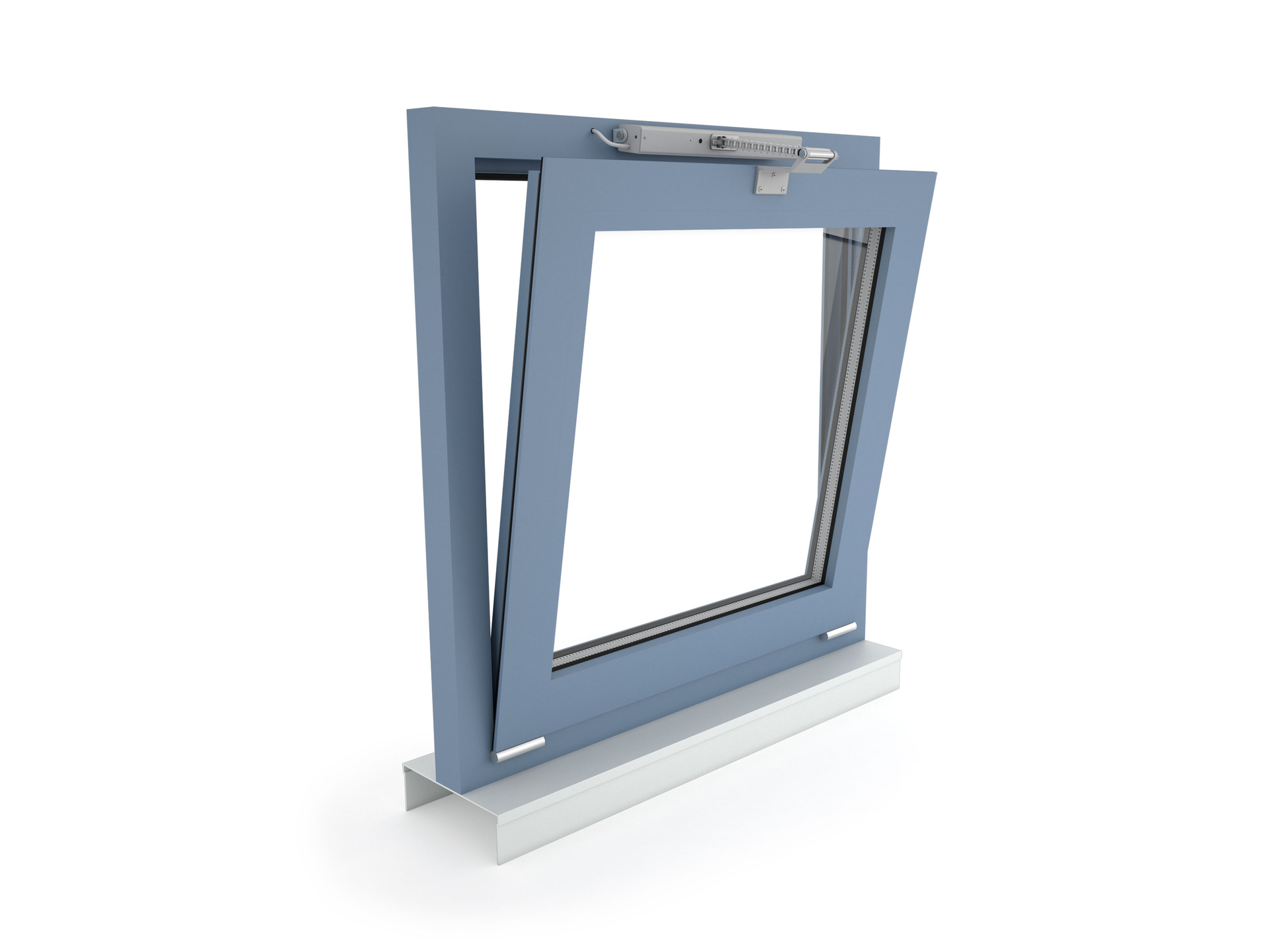

![KA 54 - Povrchová montáž na sklopné okno otvíravé dovnitř](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-sklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-dovnit%C5%99.jpg?w=144&auto=compress,format)
![KA 54 - Povrchová montáž na sklopné okno otvíravé dovnitř](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-sklopn%C3%A9-okno-otv%C3%ADrav%C3%A9-dovnit%C5%99.jpg)

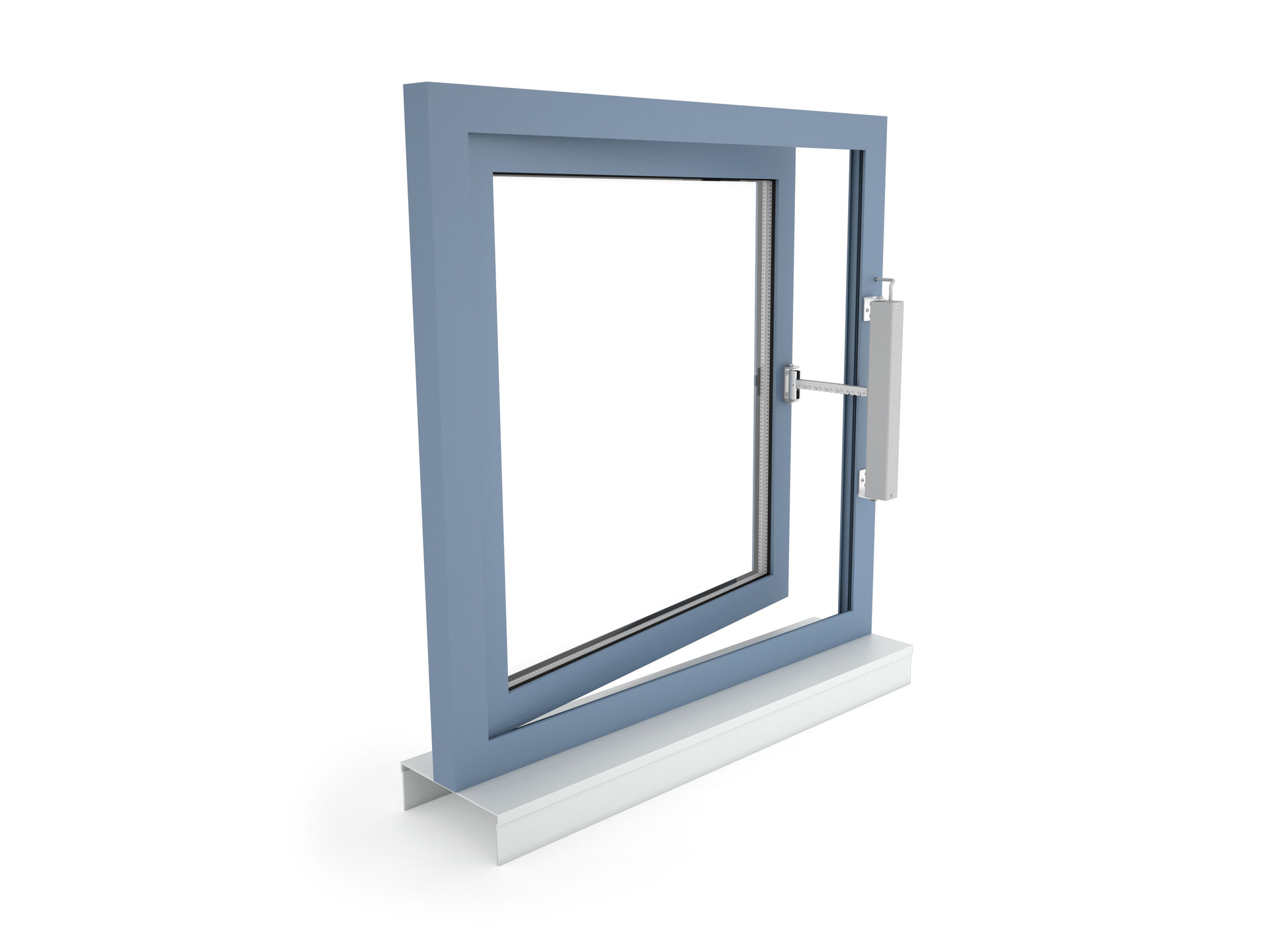

![KA 54 - Povrchová montáž na otočné okno otvíravé ven](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-oto%C4%8Dn%C3%A9-okno-otv%C3%ADrav%C3%A9-ven.jpg?w=144&auto=compress,format)
![KA 54 - Povrchová montáž na otočné okno otvíravé ven](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-oto%C4%8Dn%C3%A9-okno-otv%C3%ADrav%C3%A9-ven.jpg)

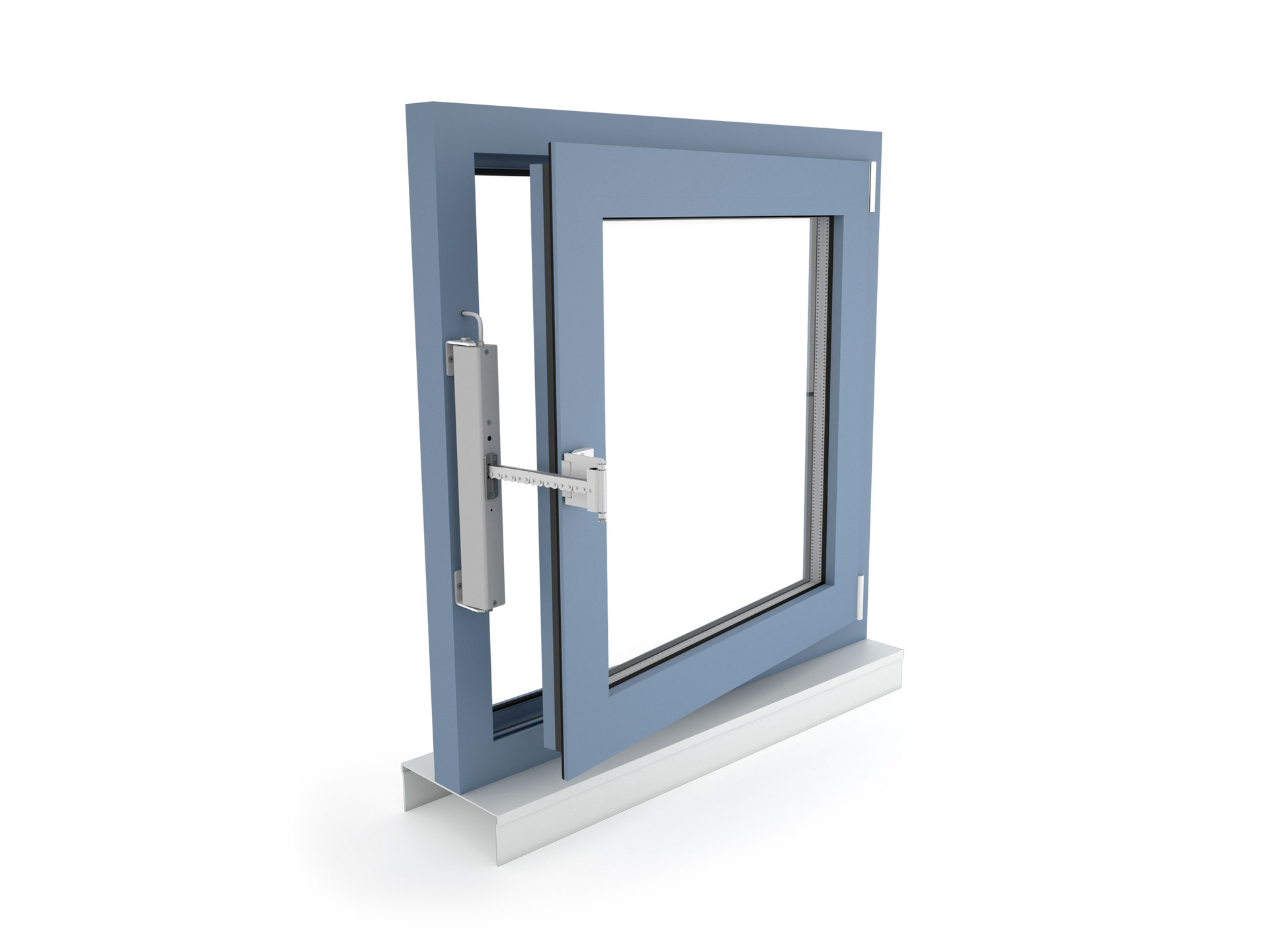

![KA 54 - Povrchová montáž na otočné okno otvíravé dovnitř](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-oto%C4%8Dn%C3%A9-okno-otv%C3%ADrav%C3%A9-dovnit%C5%99.jpg?w=144&auto=compress,format)
![KA 54 - Povrchová montáž na otočné okno otvíravé dovnitř](https://fk-servis.imgix.net/production/products/ka-54/images/KA-54-Povrchov%C3%A1-mont%C3%A1%C5%BE-na-oto%C4%8Dn%C3%A9-okno-otv%C3%ADrav%C3%A9-dovnit%C5%99.jpg)
Technické informace
KA 54 | |
Napájení | 24 V DC / ±15 % |
Provozní cyklus | 30 % (ON: 3 min. / OFF: 7 min.) |
Jmenovitý vstupní proud | 1.4 A |
Tlaková síla | 500 N |
Tahová síla | 500 N |
Jmenovitá blokovací síla ** | Max. 2 600 N (2 000 N ***) |
Životnost | 20 000 dvojitých zdvihů * |
Zdvih | 350 - 1 300 mm |
Rychlost otevírání (denní větrání) | 11.8 mm/s |
Rychlost otevírání (požární odvětrání) | 13.3 mm/s |
Rychlost zavírání | 11.8 mm/s |
Typ ochrany | IP 32 |
Hladina emisního akustického tlaku | LpA ≤ 70 dB(A) |
Teplotní rozsah | -15 °C (-5 °C ***) ... +75 °C |
Požární odolnost | B300 (30 min / 300 °C) |
Materiál | hliník |
Povrchová úprava | práškový lak |
Barva | bílý hliník (~ RAL 9006) |
Připojení | 2.5 m silikonový kabel |
Š x V x H | 421 - 902**** x 40 x 59 mm |
Váha | 1.60 - 3.60 kg**** |
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.
Volitelná rozšíření
Certifikáty a osvědčení
- EN 12101-2
- VdS Schadenverhütung
- Dekra
