KA 54-BSY+ Set

SET VÝKONNÝCH UNIVARZÁLNÍCH ŘETĚZOVÝCH POHONŮ 24 V VČ. SYNCHRONIZACE
Kategorie:

Univerzálně použitelný, extrémně robustní a flexibilní díky své konstrukci: dva výkonné řetězové pohony KA 54 pro požární odvětrání v sadě, doplněné technologií BSY+ pro regulaci až na milimetr. Pouze pro povrchovou montáž.

KA 54-BSY+ Set KA 54-BSY+ Set

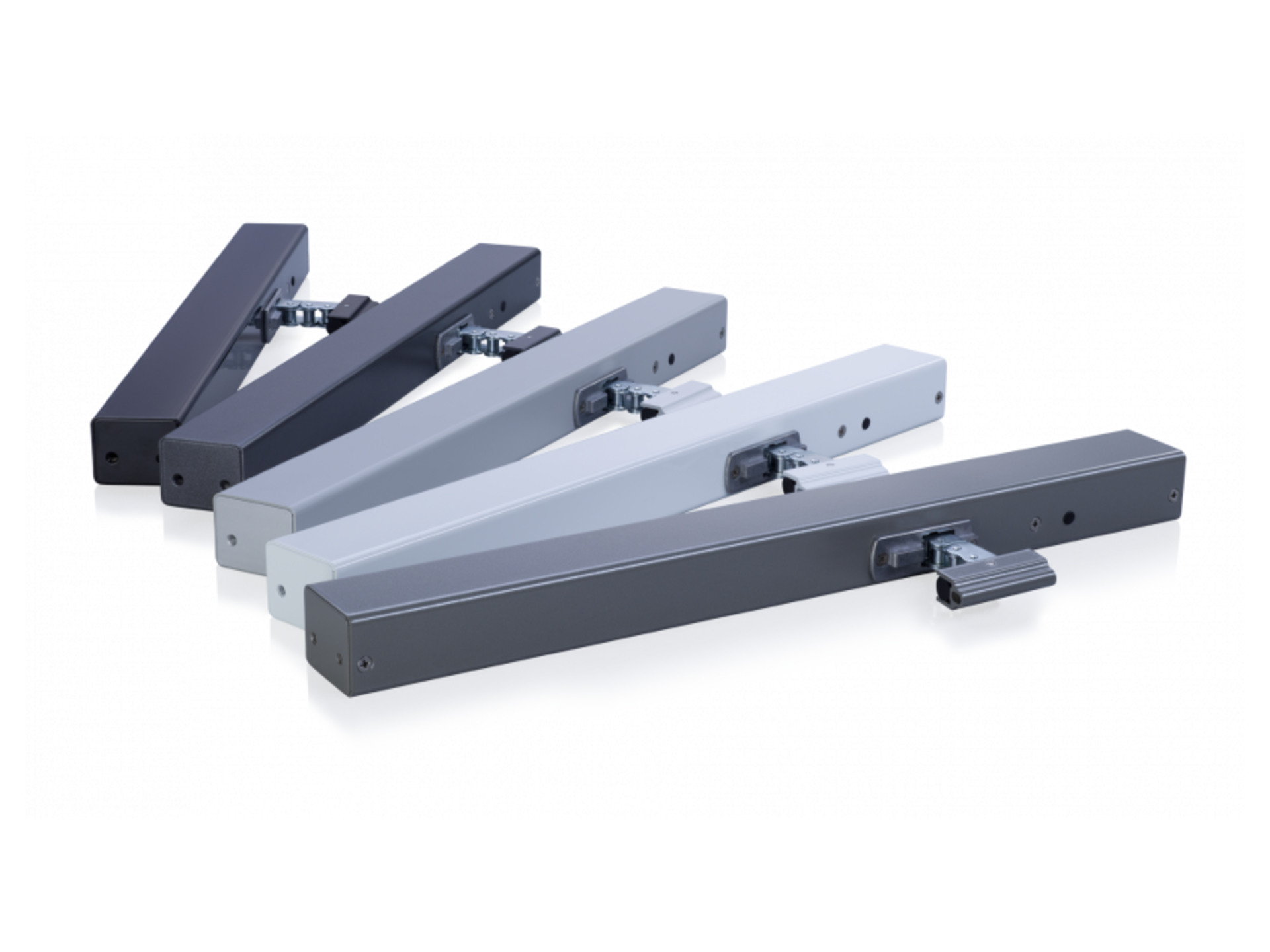

KA 54-BSY+ Set - Různá barevná provedení KA 54-BSY+ Set - Různá barevná provedení

Vlastnosti

  • Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
  • S integrovaným motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem.
  • Vysokorychlostní funkce (HS) pro obzvláště rychlé otevírání oken v případě požáru (SHEV).
  • Možnost až 8 pohonů v jedné synchronní skupině
  • Napájení a signály na KA 54-BSY+ pro až 2 pohony lze smyčkovat v sérii
  • Speciální stabilizace řetězu
  • Odlehčení tlaku na okenní těsnění po procesu zavírání
  • Programovatelné funkce pohonu a různé parametry pohonu
  • Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
  • Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany)
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy okenních otvorů
  • Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
  • Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

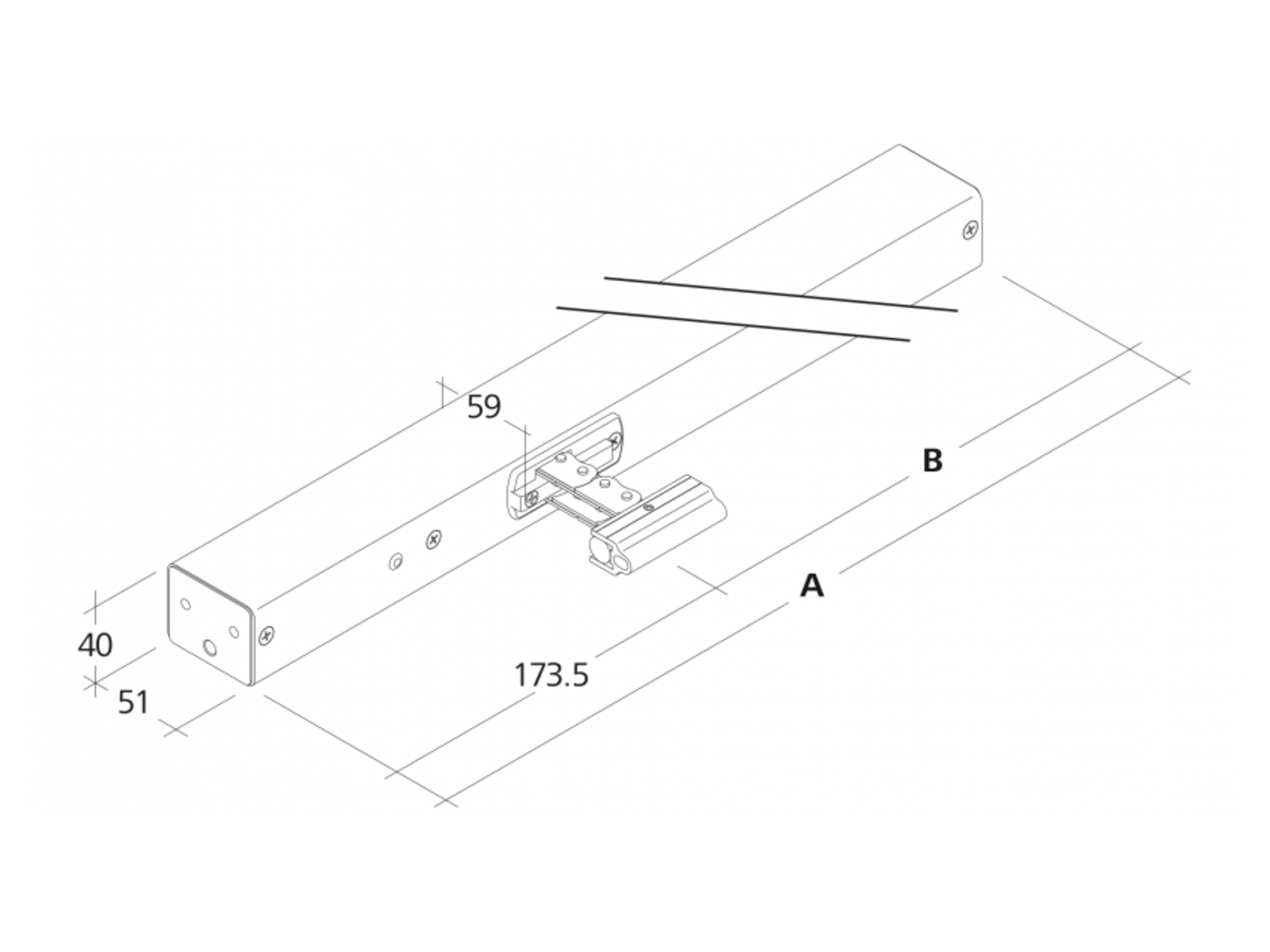

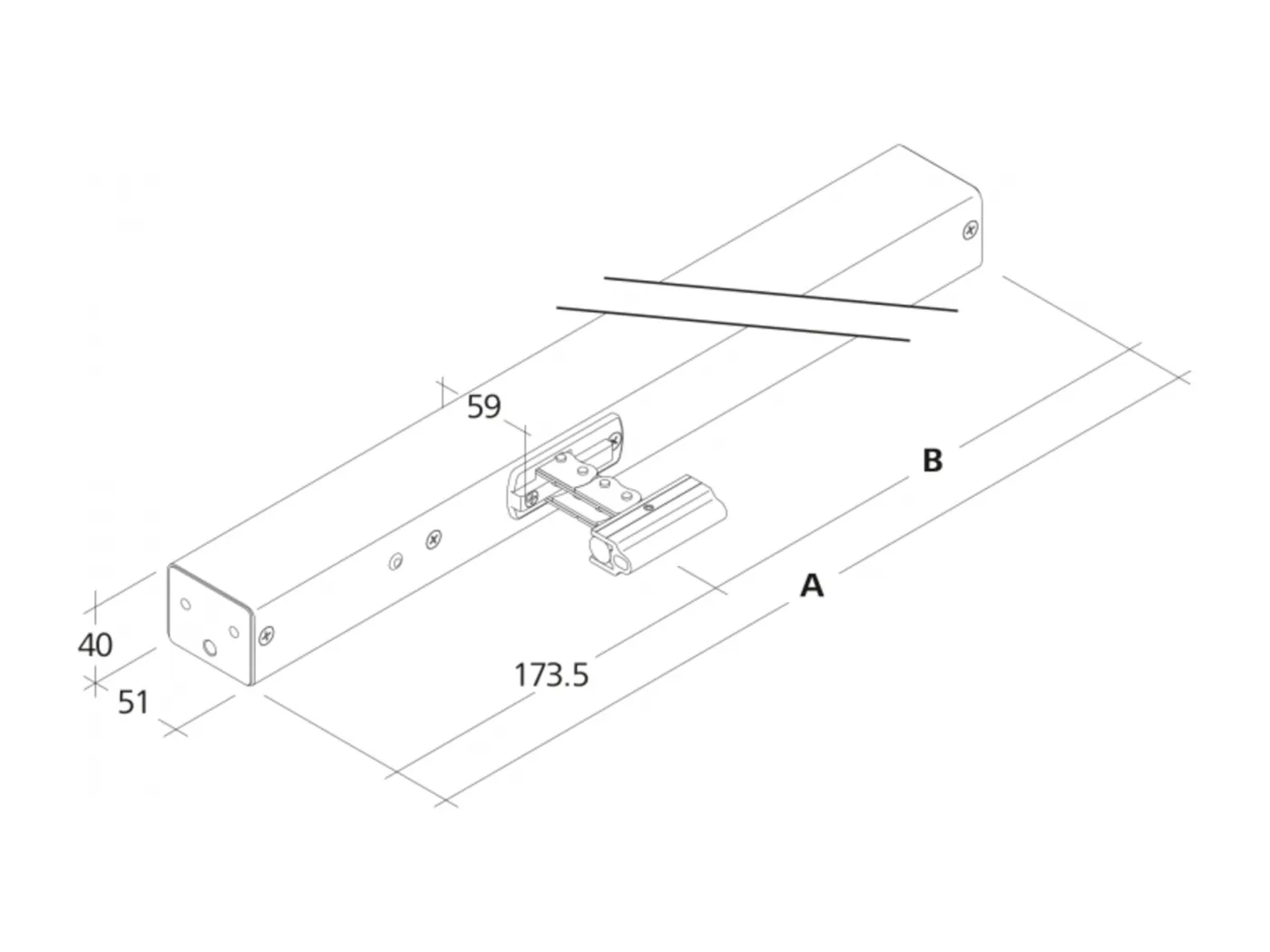

KA 54-BSY+ Set - Rozměry KA 54-BSY+ Set - Rozměry
KA 54-BSY+ Set - Rozměry (PNG, ~518 KB)

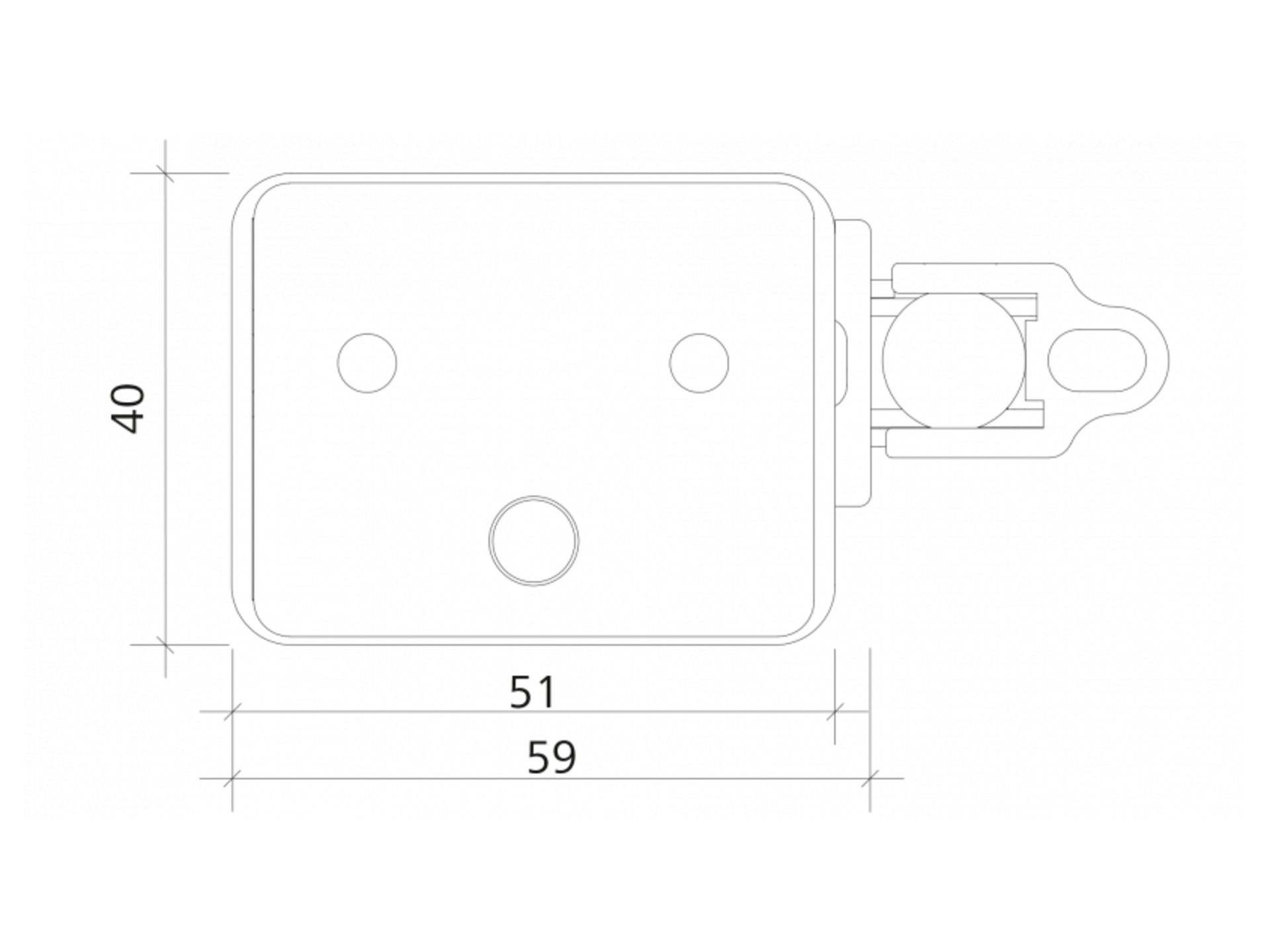

KA 54-BSY+ Set - Rozměry detail KA 54-BSY+ Set - Rozměry detail
KA 54-BSY+ Set - Rozměry detail (PNG, ~543 KB)

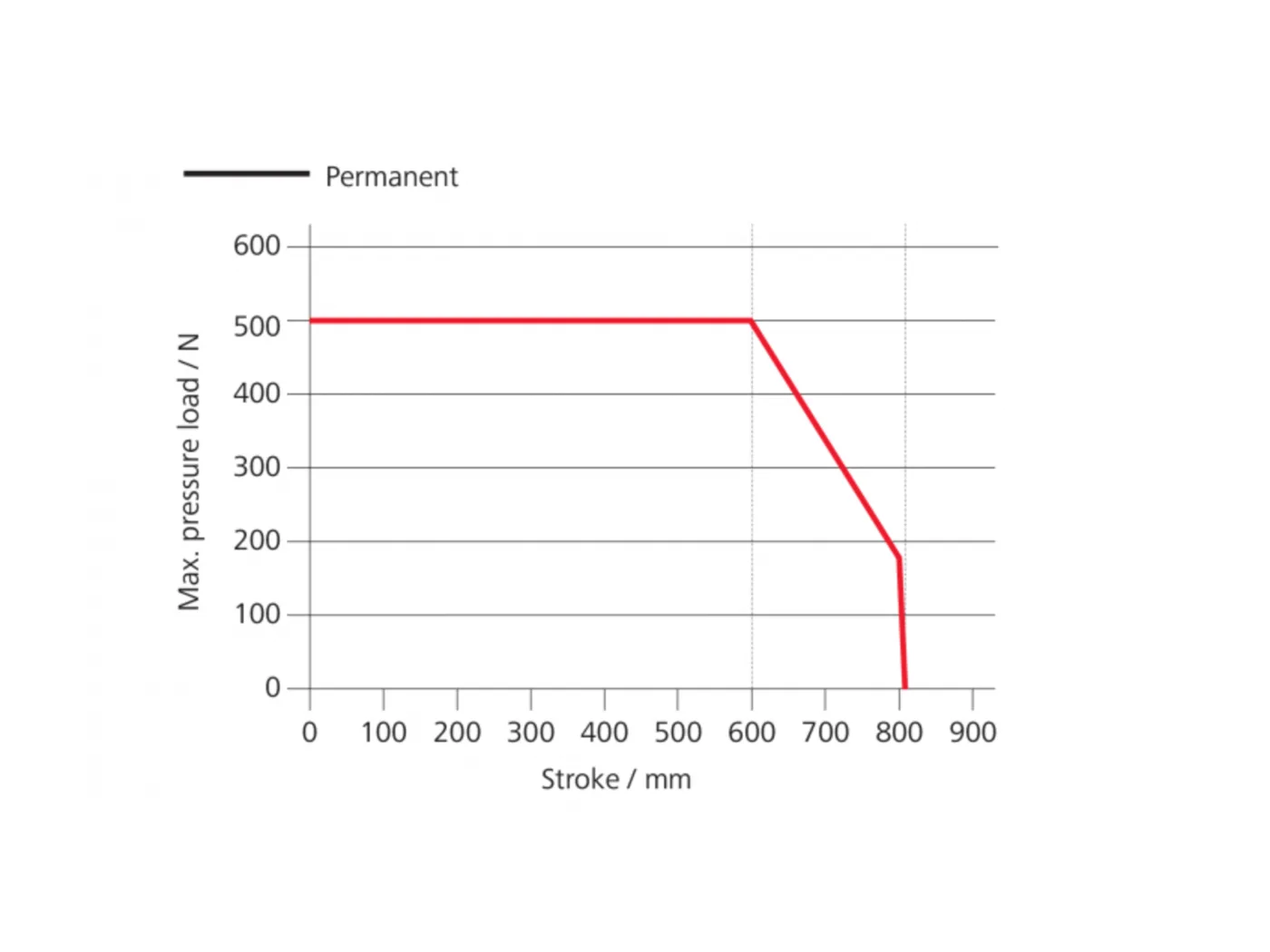

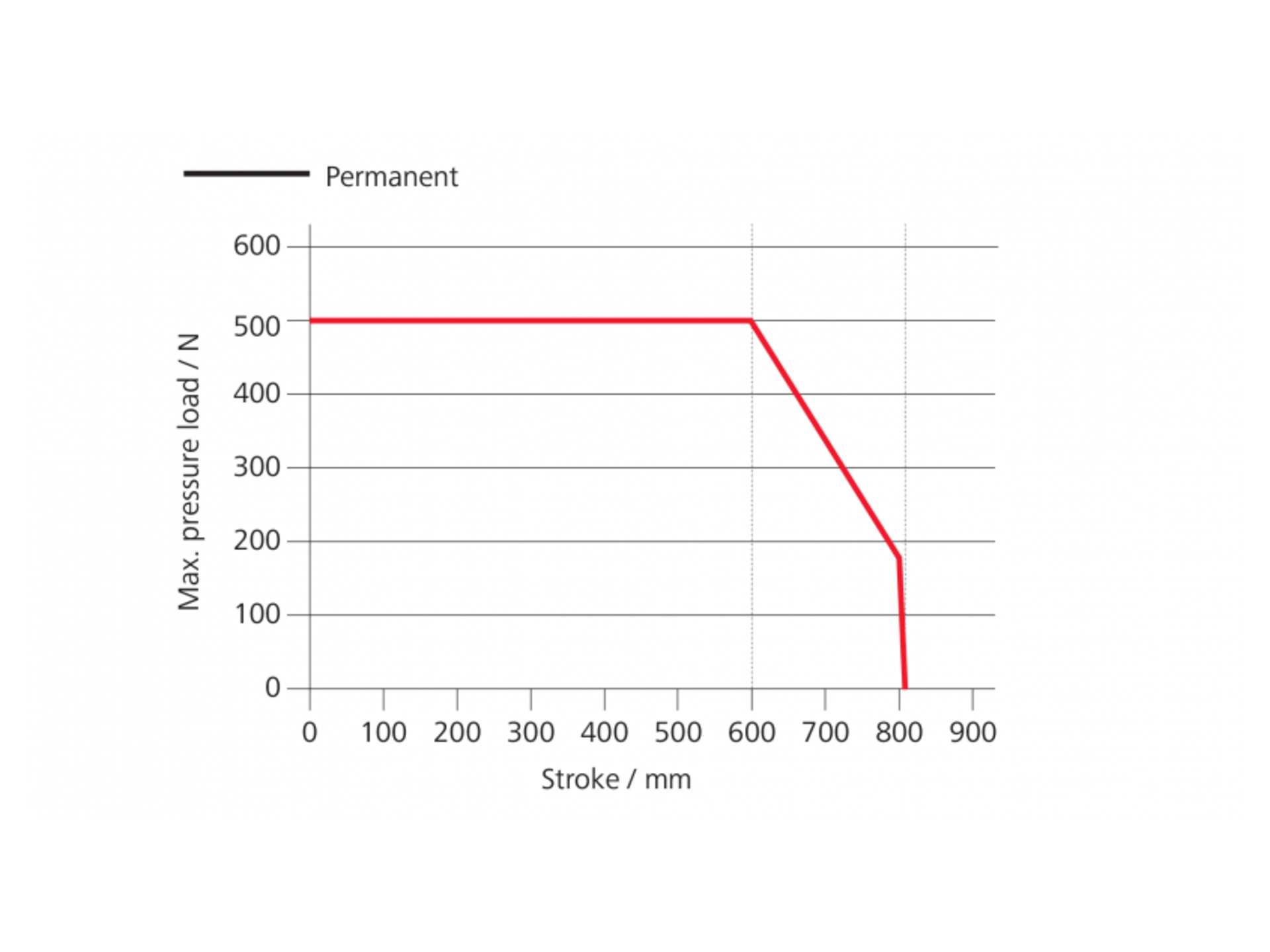

KA 54-BSY+ Set - Diagram síly KA 54-BSY+ Set - Diagram síly
KA 54-BSY+ Set - Diagram síly (PNG, ~451 KB)
KA 54-BSY+ Set - Povrchová montáž více pohonů na sklopné okno otvíravé dovnitř KA 54-BSY+ Set - Povrchová montáž více pohonů na sklopné okno otvíravé dovnitř
KA 54-BSY+ Set - Povrchová montáž více pohonů na sklopné okno otvíravé dovnitř (JPG, ~385 KB)

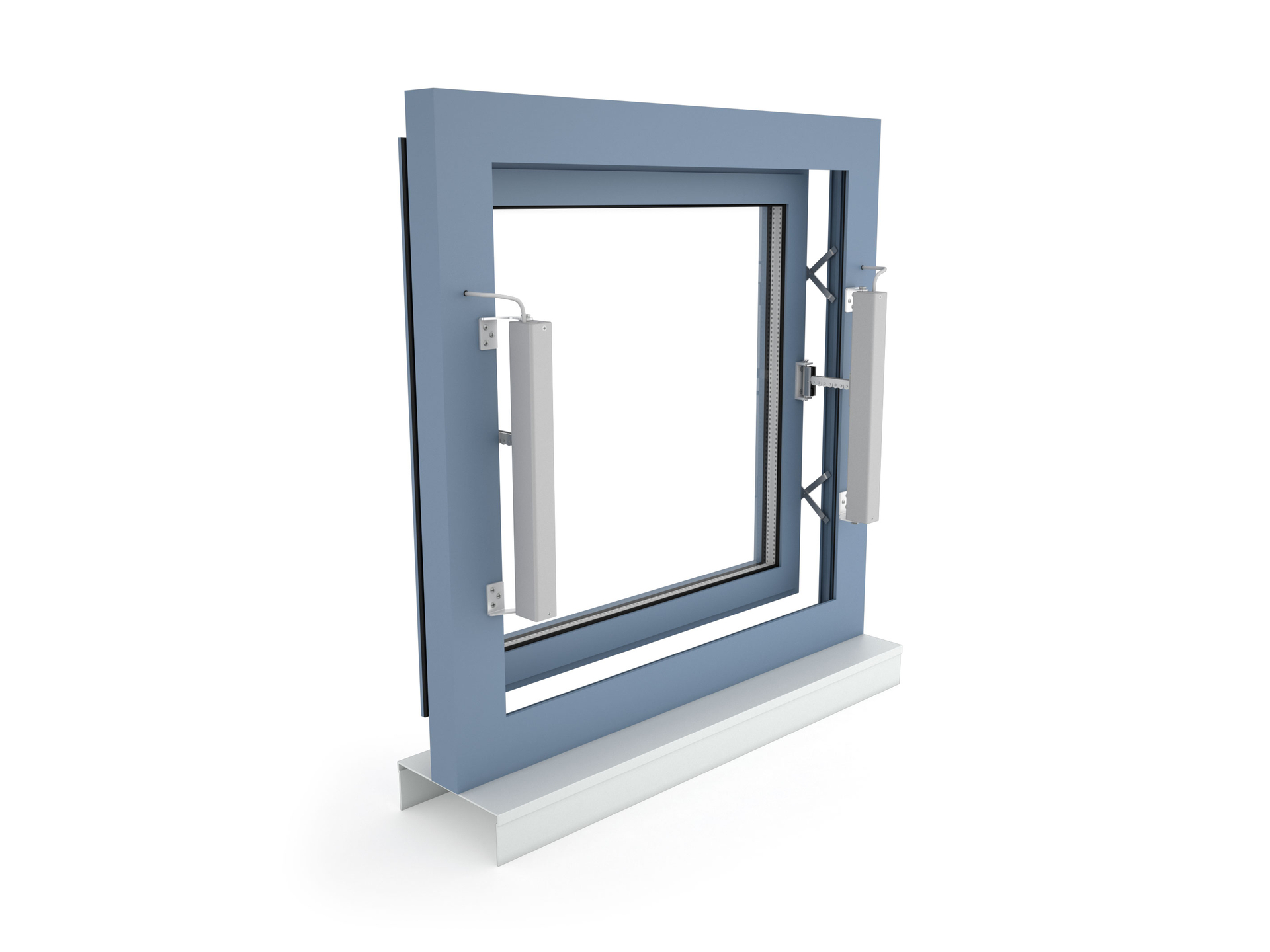

KA 54-BSY+ Set - Povrchová montáž více pohonů na okno paralelně otvíravé ven KA 54-BSY+ Set - Povrchová montáž více pohonů na okno paralelně otvíravé ven
KA 54-BSY+ Set - Povrchová montáž více pohonů na okno paralelně otvíravé ven (JPG, ~380 KB)

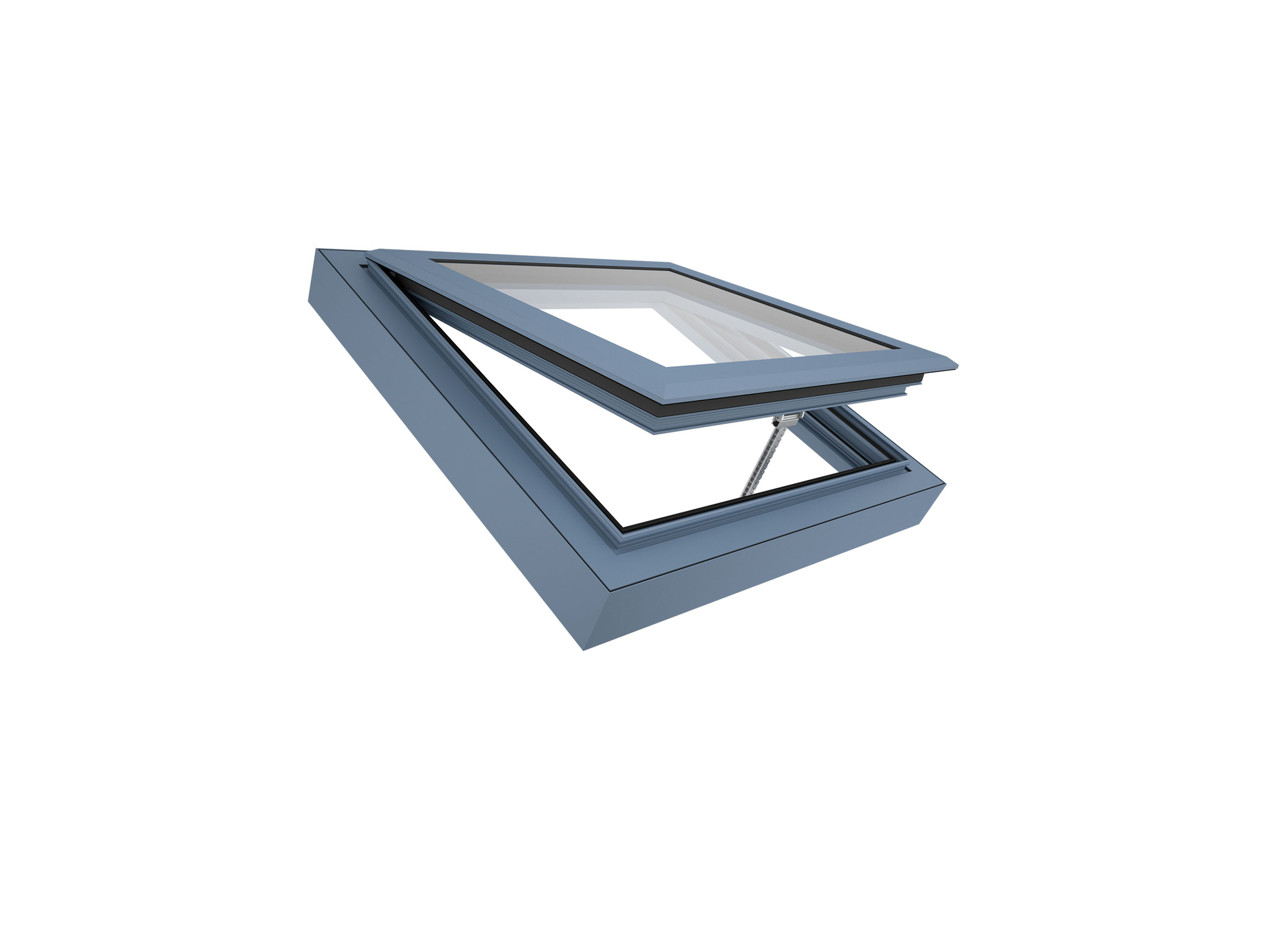

KA 54-BSY+ Set - Povrchová montáž na výklopné střešní okno otvíravé ven KA 54-BSY+ Set - Povrchová montáž na výklopné střešní okno otvíravé ven
KA 54-BSY+ Set - Povrchová montáž na výklopné střešní okno otvíravé ven (JPG, ~324 KB)

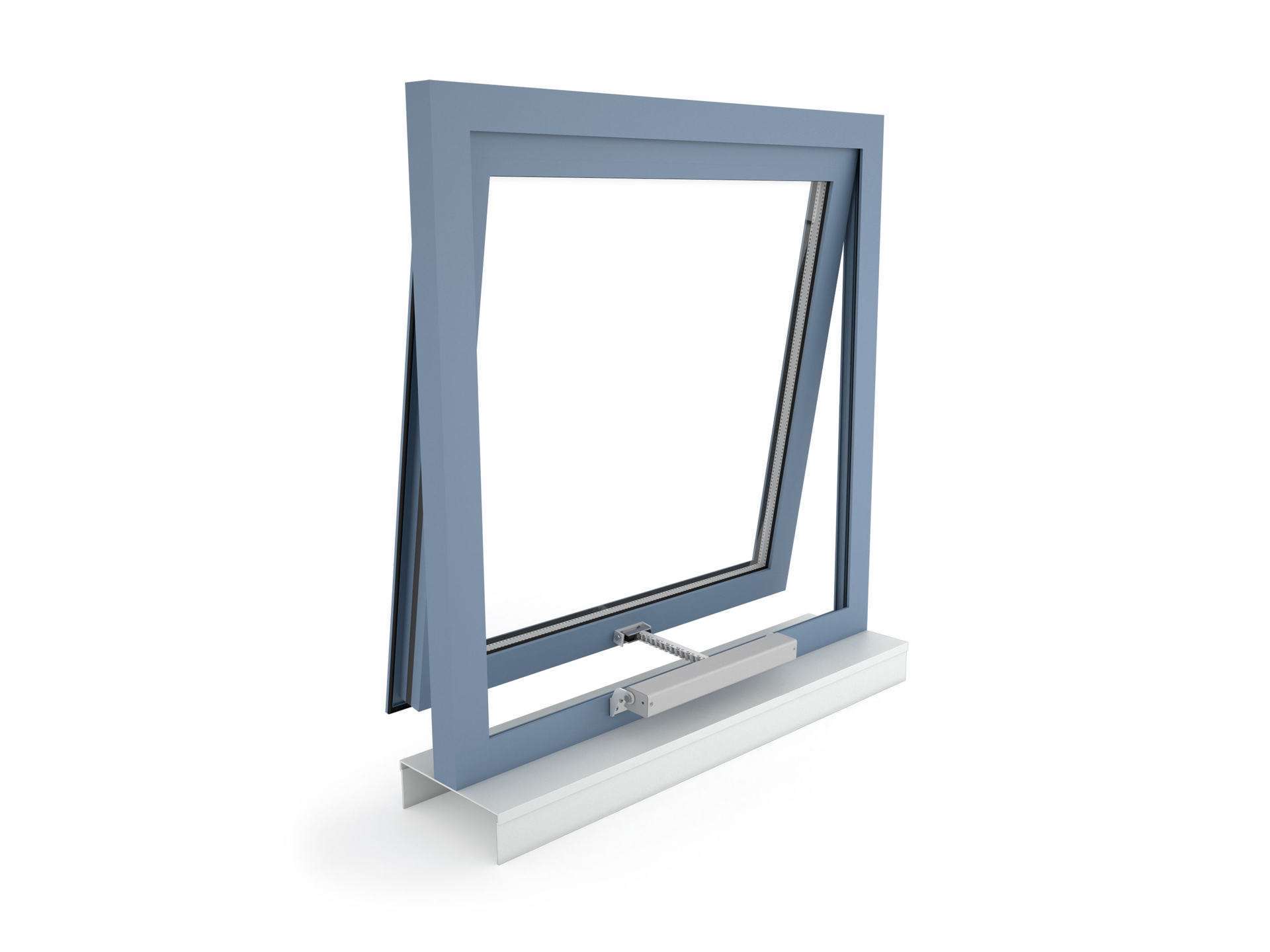

KA 54-BSY+ Set - Povrchová montáž na výklopné okno otvíravé ven KA 54-BSY+ Set - Povrchová montáž na výklopné okno otvíravé ven
KA 54-BSY+ Set - Povrchová montáž na výklopné okno otvíravé ven (JPG, ~364 KB)

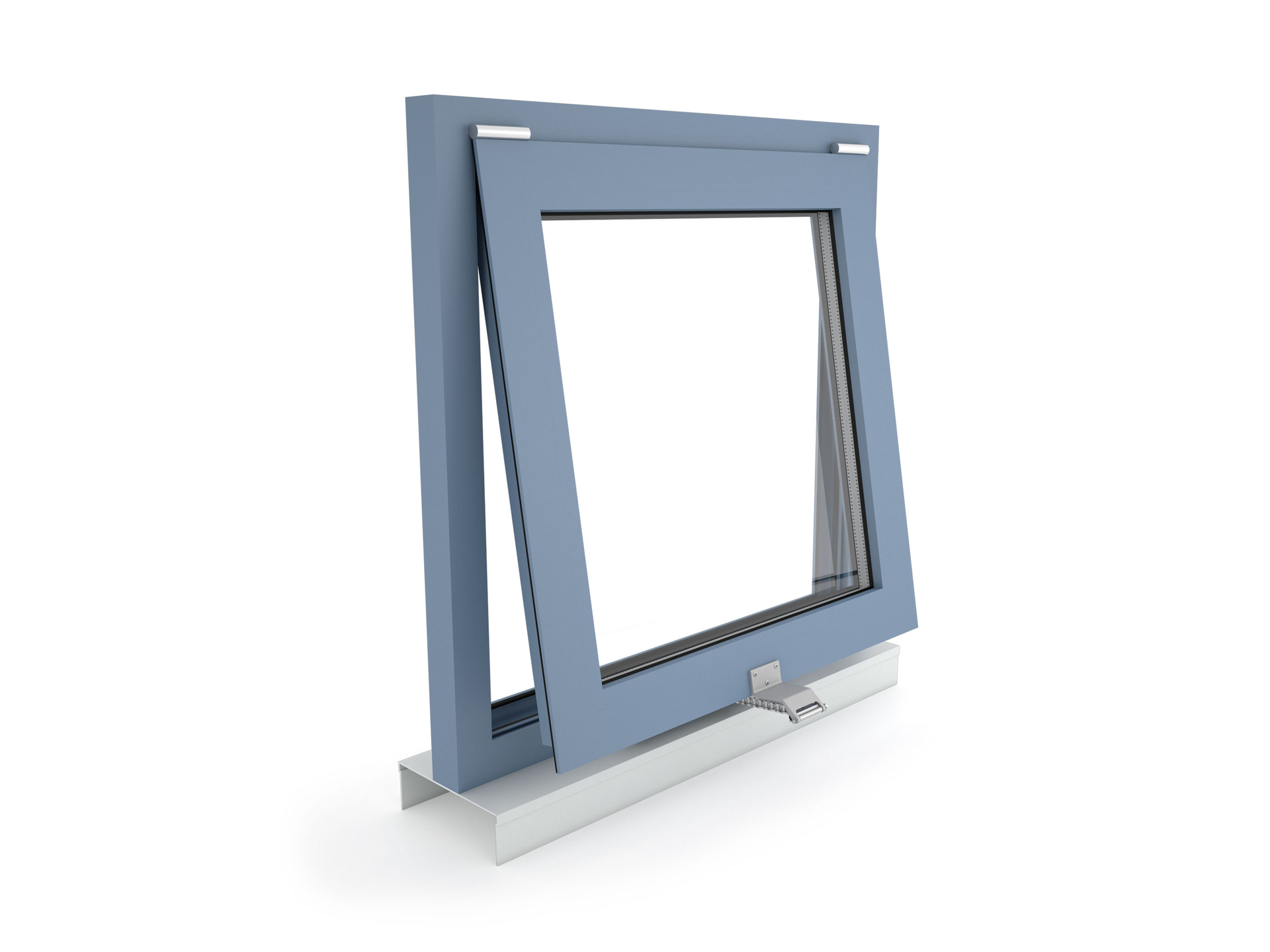

KA 54-BSY+ Set - Povrchová montáž na výklopné okno otvíravé dovnitř KA 54-BSY+ Set - Povrchová montáž na výklopné okno otvíravé dovnitř
KA 54-BSY+ Set - Povrchová montáž na výklopné okno otvíravé dovnitř (JPG, ~369 KB)

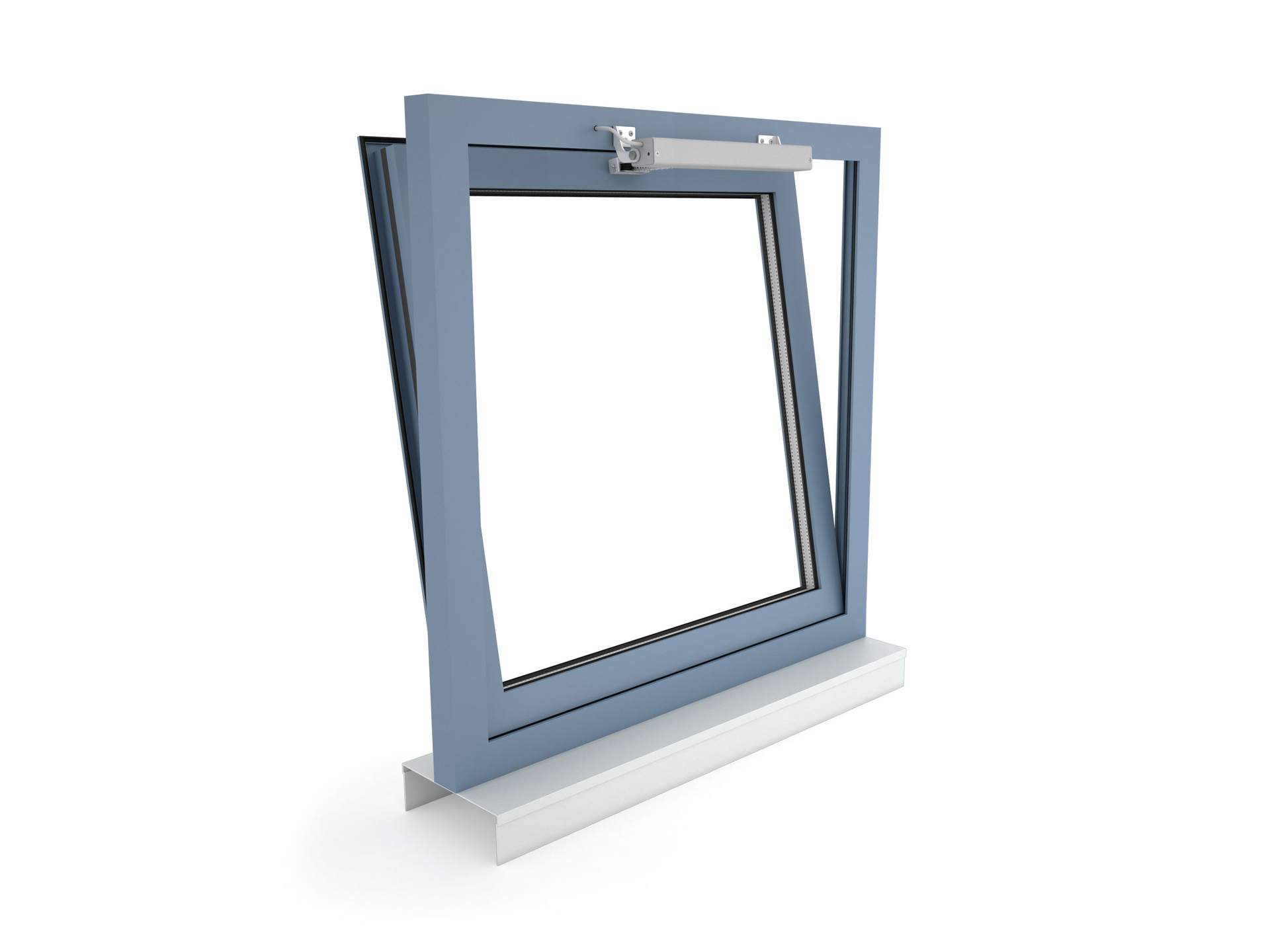

KA 54-BSY+ Set - Povrchová montáž na sklopné okno otvíravé ven KA 54-BSY+ Set - Povrchová montáž na sklopné okno otvíravé ven
KA 54-BSY+ Set - Povrchová montáž na sklopné okno otvíravé ven (JPG, ~354 KB)

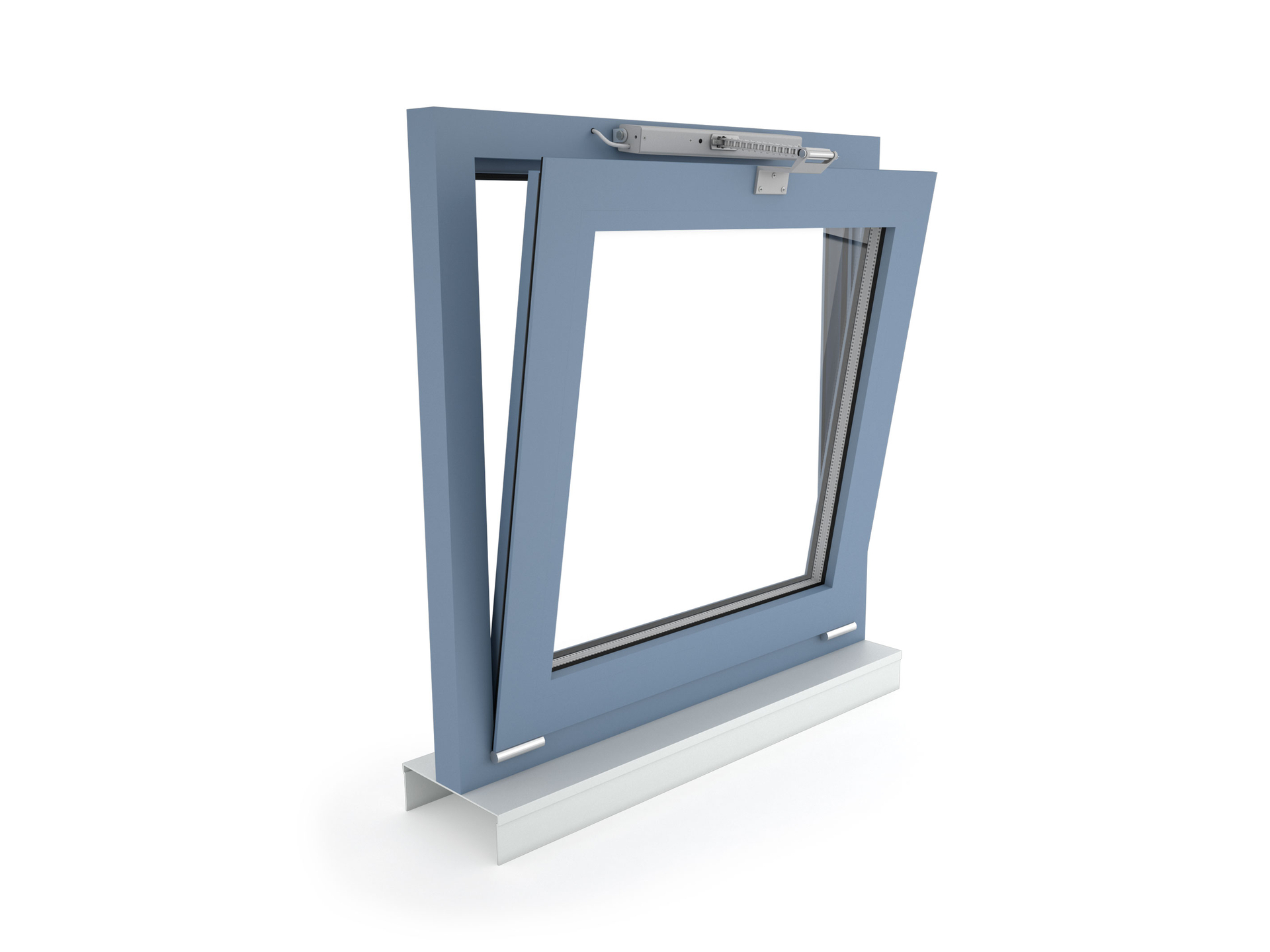

KA 54-BSY+ Set - Povrchová montáž na sklopné okno otvíravé dovnitř KA 54-BSY+ Set - Povrchová montáž na sklopné okno otvíravé dovnitř
KA 54-BSY+ Set - Povrchová montáž na sklopné okno otvíravé dovnitř (JPG, ~380 KB)

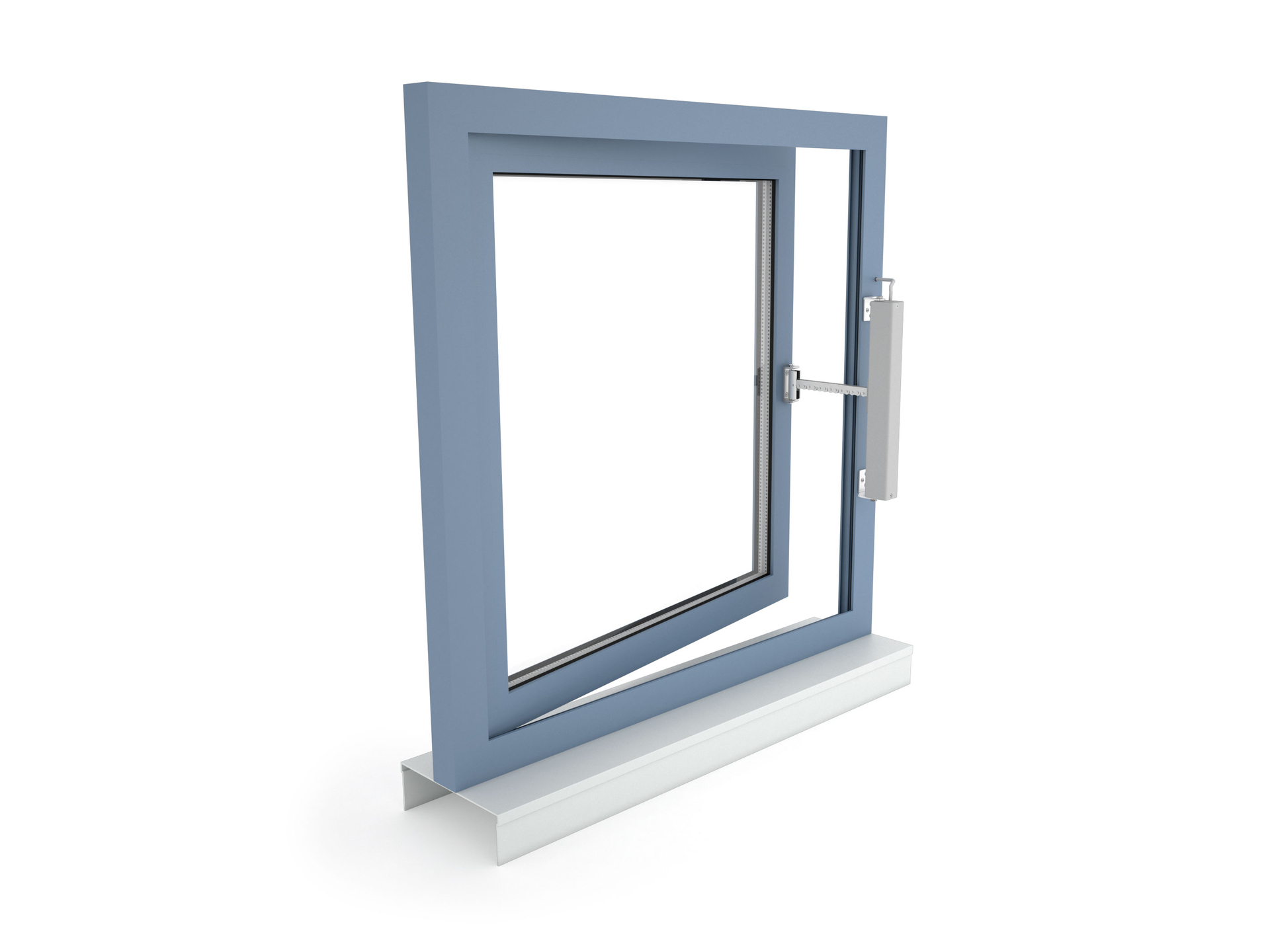

KA 54-BSY+ Set - Povrchová montáž na otočné okno otvíravé ven KA 54-BSY+ Set - Povrchová montáž na otočné okno otvíravé ven
KA 54-BSY+ Set - Povrchová montáž na otočné okno otvíravé ven (JPG, ~331 KB)

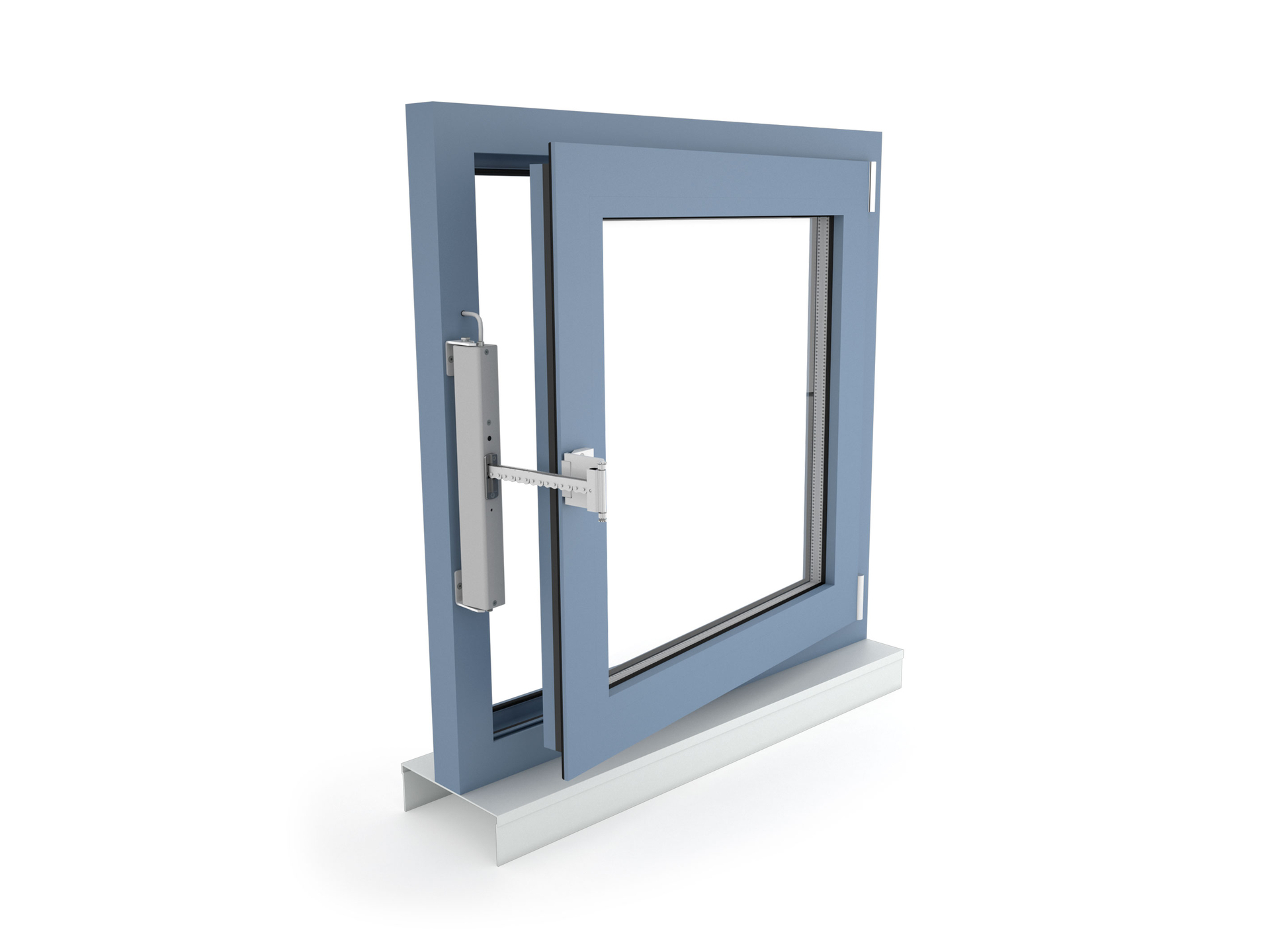

KA 54-BSY+ Set - Povrchová montáž na otočné okno otvíravé dovnitř KA 54-BSY+ Set - Povrchová montáž na otočné okno otvíravé dovnitř
KA 54-BSY+ Set - Povrchová montáž na otočné okno otvíravé dovnitř (JPG, ~366 KB)

Soubory ke stažení

KA 54-BSY+ Set - Technický list (DE, EN, FR, ES) (pdf, ~5 MB)
KA 54-BSY+ Set - Přehled dostupných konzol (EN) (pdf, ~3 MB)
KA 54-BSY+ Set - Katalogový list (2021, EN) (pdf, ~6 MB)
KA 54-BSY+ Set - CAD Výkresy (zip, ~4 MB)
BIM objekty

Technické informace

KA 54-BSY+ Set
Napájení 24 V DC / ±15 %
Provozní cyklus 30 % (ON: 3 min. / OFF: 7 min.)
Jmenovitý vstupní proud 1.4 A
Tlaková síla 500 N
Tahová síla 500 N
Jmenovitá blokovací síla ** Max. 2 600 N (2 000 N ***)
Životnost 20 000 dvojitých zdvihů *
Zdvih 350 - 1 300 mm
Rychlost otevírání (denní větrání) 11.8 mm/s
Rychlost otevírání (požární odvětrání) 13.3 mm/s
Rychlost zavírání 11.8 mm/s
Typ ochrany IP 32
Hladina emisního akustického tlaku LpA ≤ 70 dB(A)
Teplotní rozsah -15 °C (-5 °C ***) ... +75 °C
Požární odolnost B300 (30 min / 300 °C)
Materiál hliník
Povrchová úprava práškový lak
Barva bílý hliník (~ RAL 9006)
Připojení 2.5 m silikonový kabel
Š x V x H 421 - 902**** x 40 x 59 mm
Váha 2.20 - 3.60 kg****
* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

  • Programování funkcí
    Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
  • BSY+ (synchronizace pohonů)
    BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
  • Signál BRV
    Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
  • SKS (ochrana zavírací hrany)
    Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
  • Zvukový signál (odpovídající třídě ochrany)
    AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
  • Signál SGI (hlášení polohy)
    V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
  • Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
    Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
  • SBD (ohýbatelný řetěz)
    Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).
  • SBD (ohýbatelný řetěz)
    Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).

Certifikáty a osvědčení

  • EN 12101-2
  • VdS Schadenverhütung
  • Dekra
