KA 54-K

VÝKONNÝ UNIVARZÁLNÍ ŘETĚZOVÝ POHON 230 V
Kategorie:

Robustní klasika pro požární odvětrání ve verzi 230 V: Řetězový pohon KA 54-K se stejně jako KA 54 vyznačuje mimořádnou spolehlivostí a odolností. Díky napájení 230 V jej však lze používat bez řídicí jednotky.

KA 54-K KA 54-K

Vlastnosti

  • Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
  • S elektronikou motoru řízenou mikroprocesorem
  • Přímé ovládání přes 230 V AC
  • Speciální stabilizace řetězu
  • Odlehčení tlaku na těsnění okna po zavření
  • Aplikace tlaku až do 600 mm, možnost použití napínacích zdvihů >1000 mm
  • Snadné ovládání okna pomocí ventilačního tlačítka 230 V AC
  • Nastavitelná elektronická optimalizace zavírací síly
  • Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
  • Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy okenních otvorů
  • Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
  • Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

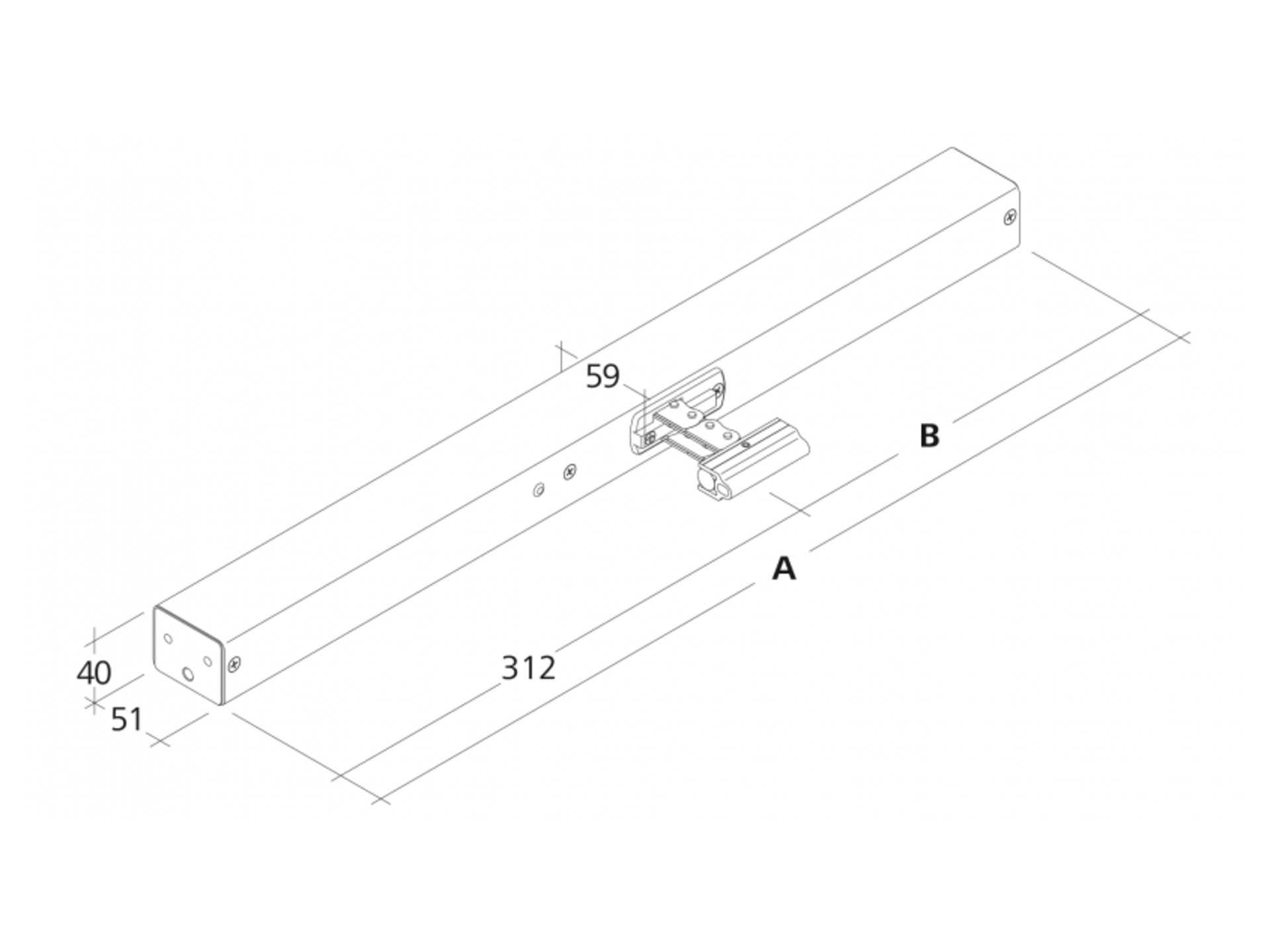

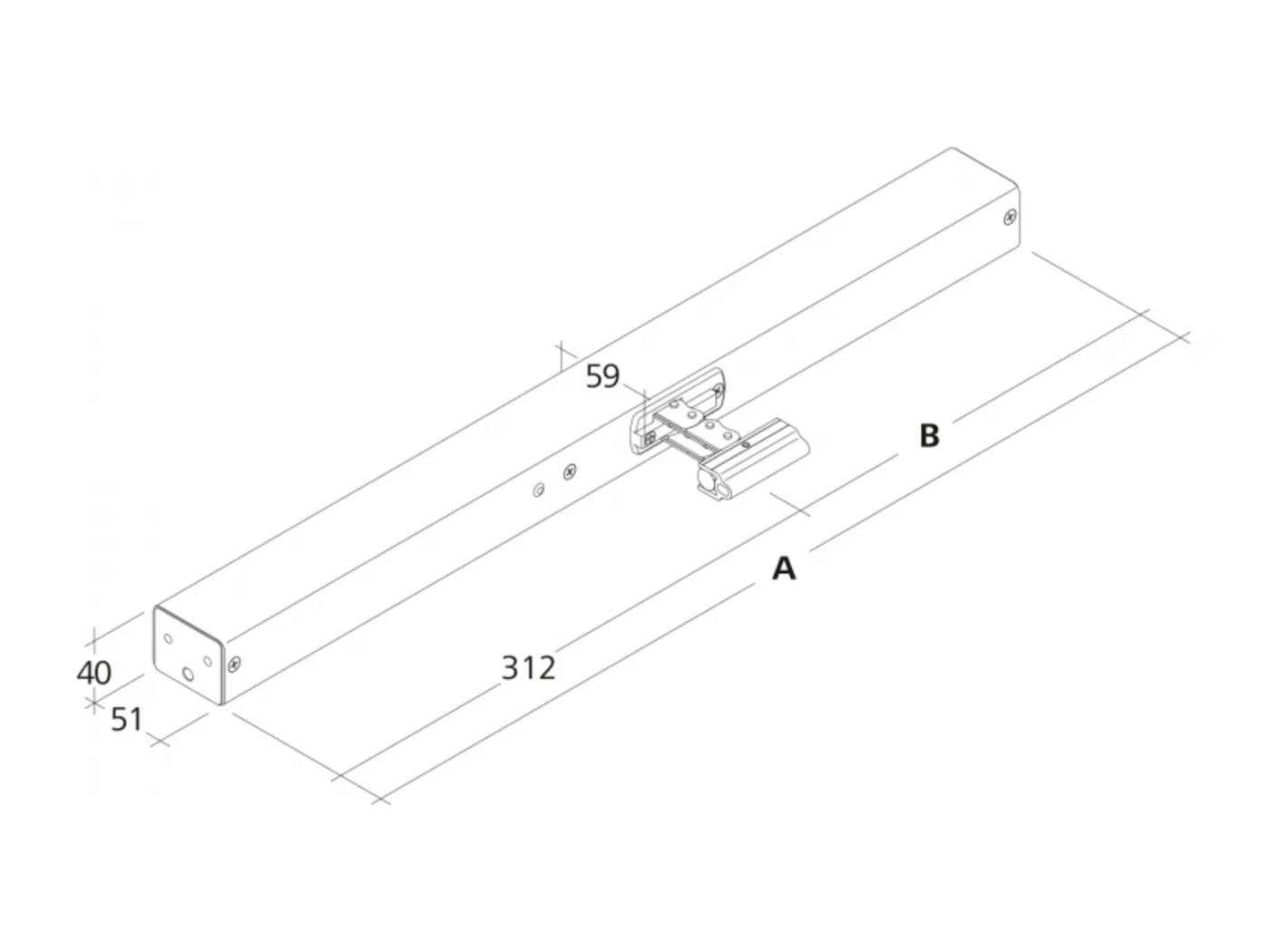

KA 54-K - Rozměry KA 54-K - Rozměry
KA 54-K - Rozměry (PNG, ~496 KB)

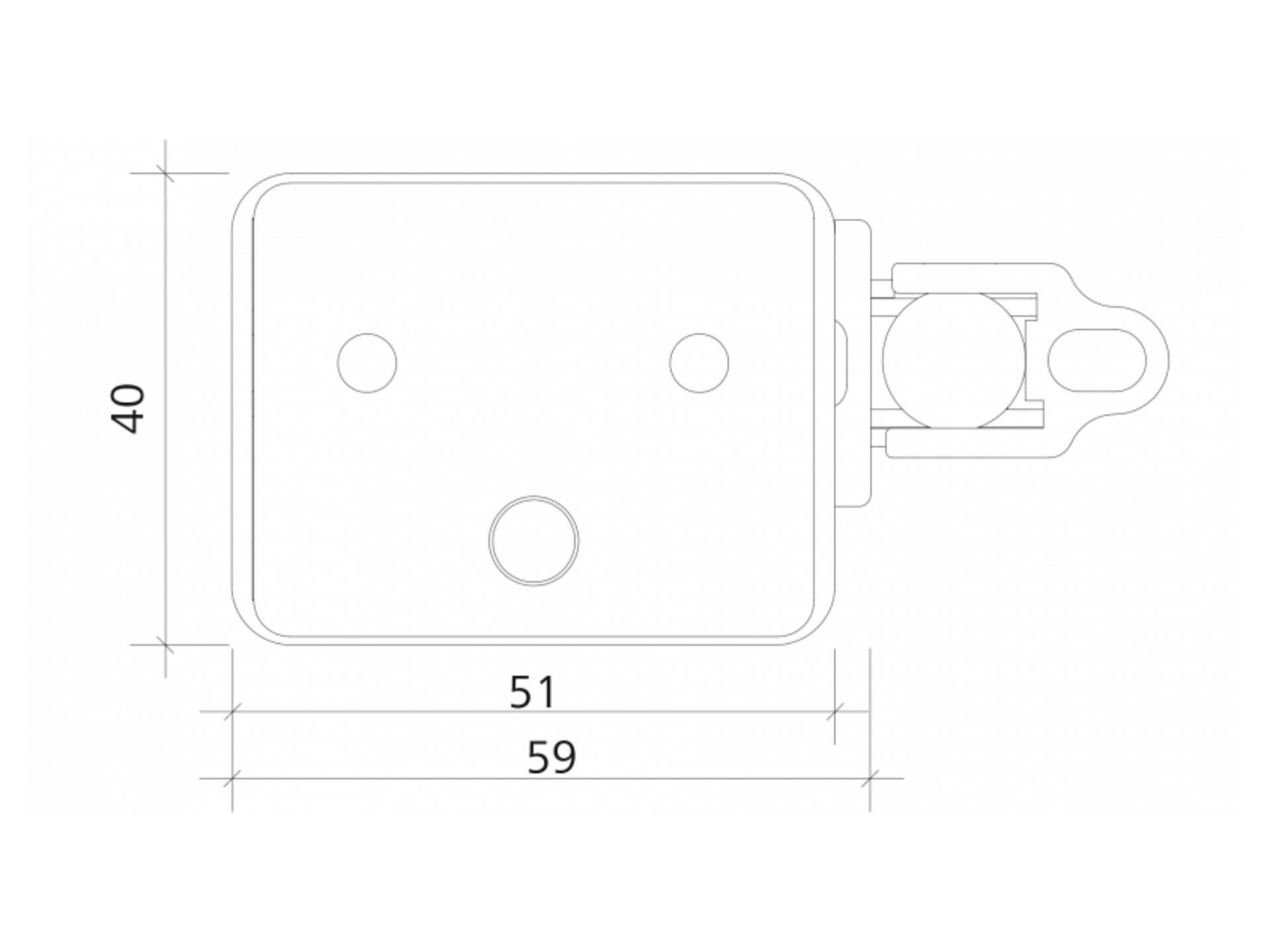

KA 54-K - Rozměry detail KA 54-K - Rozměry detail
KA 54-K - Rozměry detail (PNG, ~543 KB)

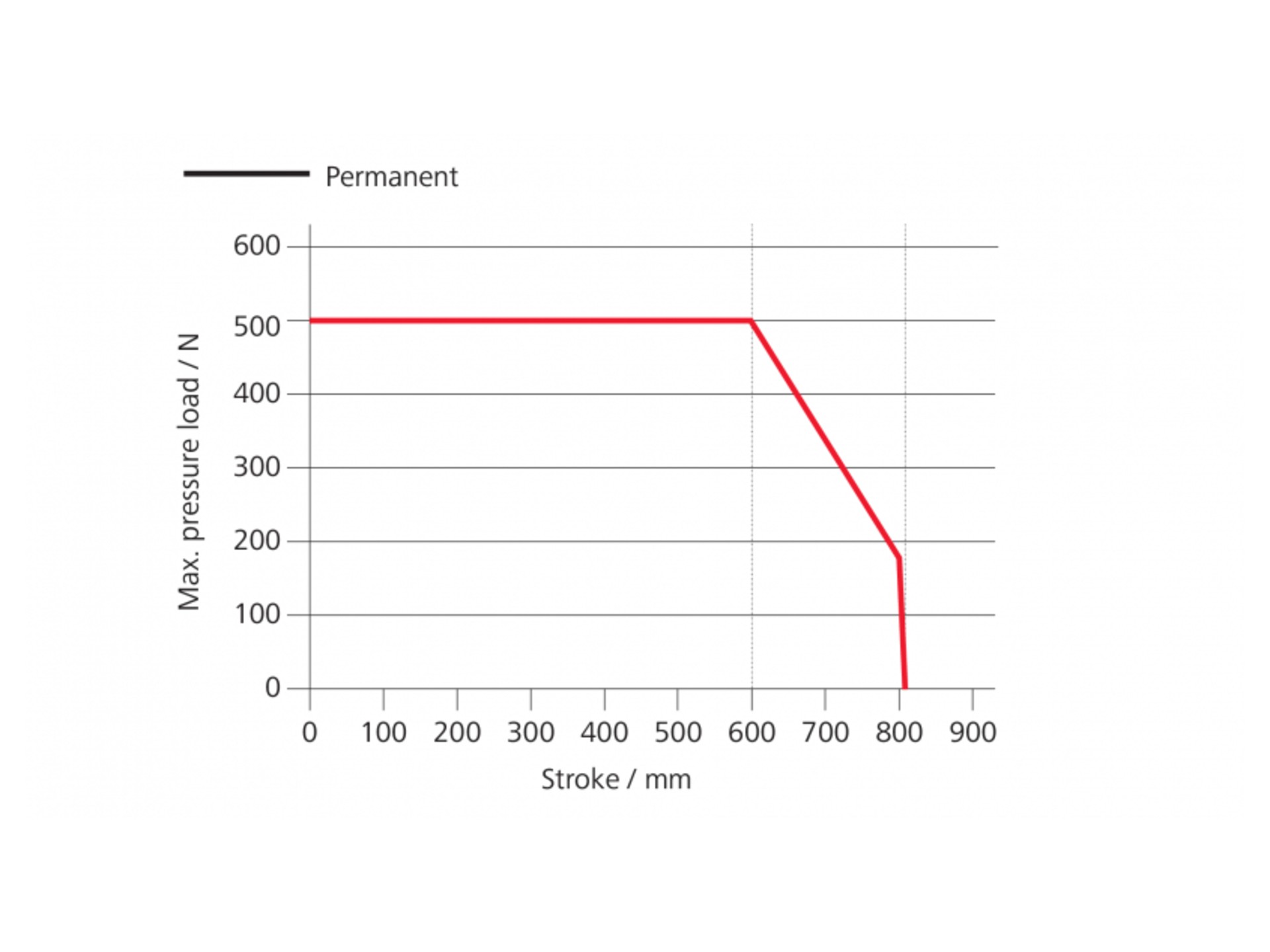

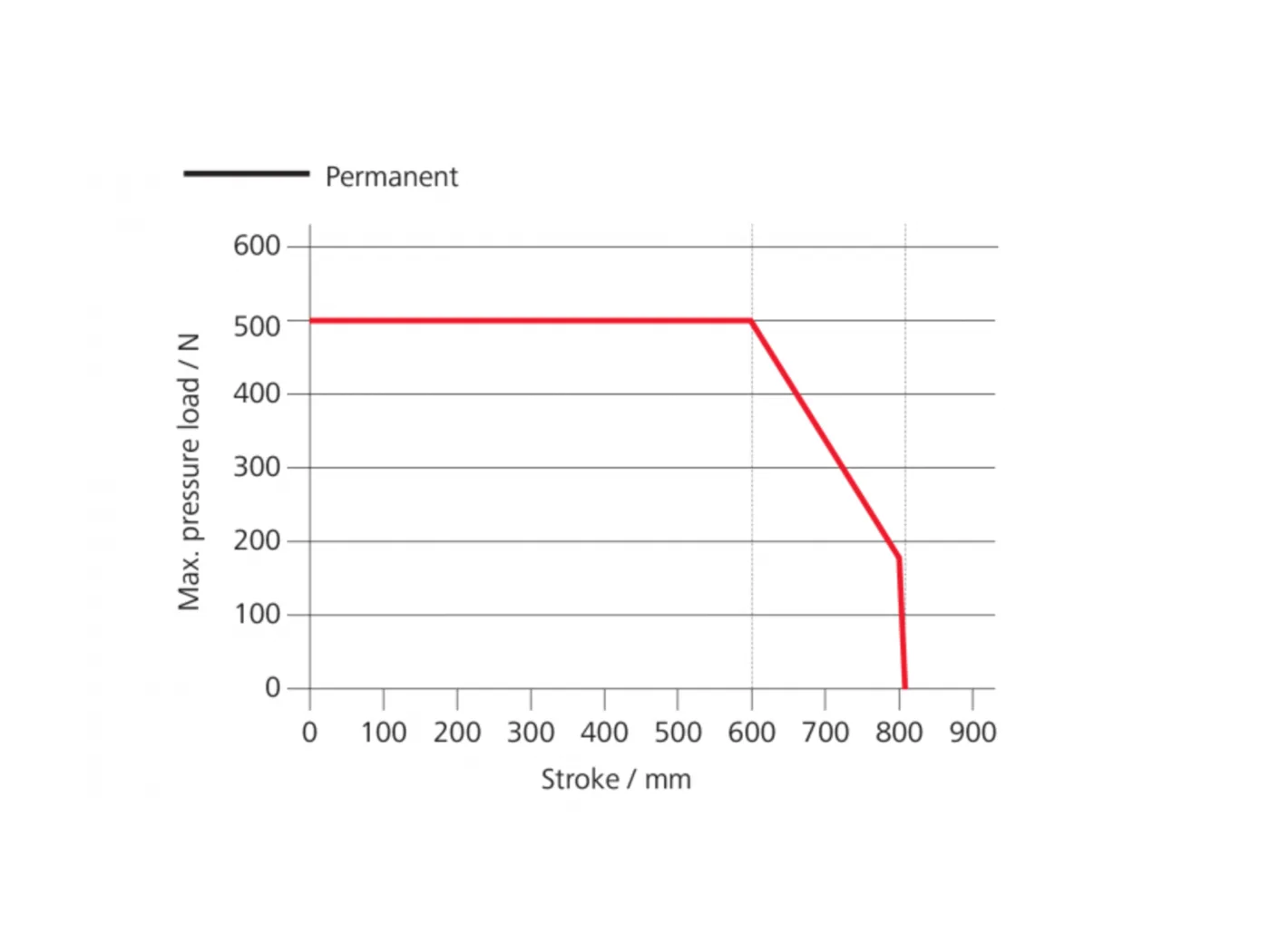

KA 54-K - Diagram síly KA 54-K - Diagram síly
KA 54-K - Diagram síly (PNG, ~451 KB)

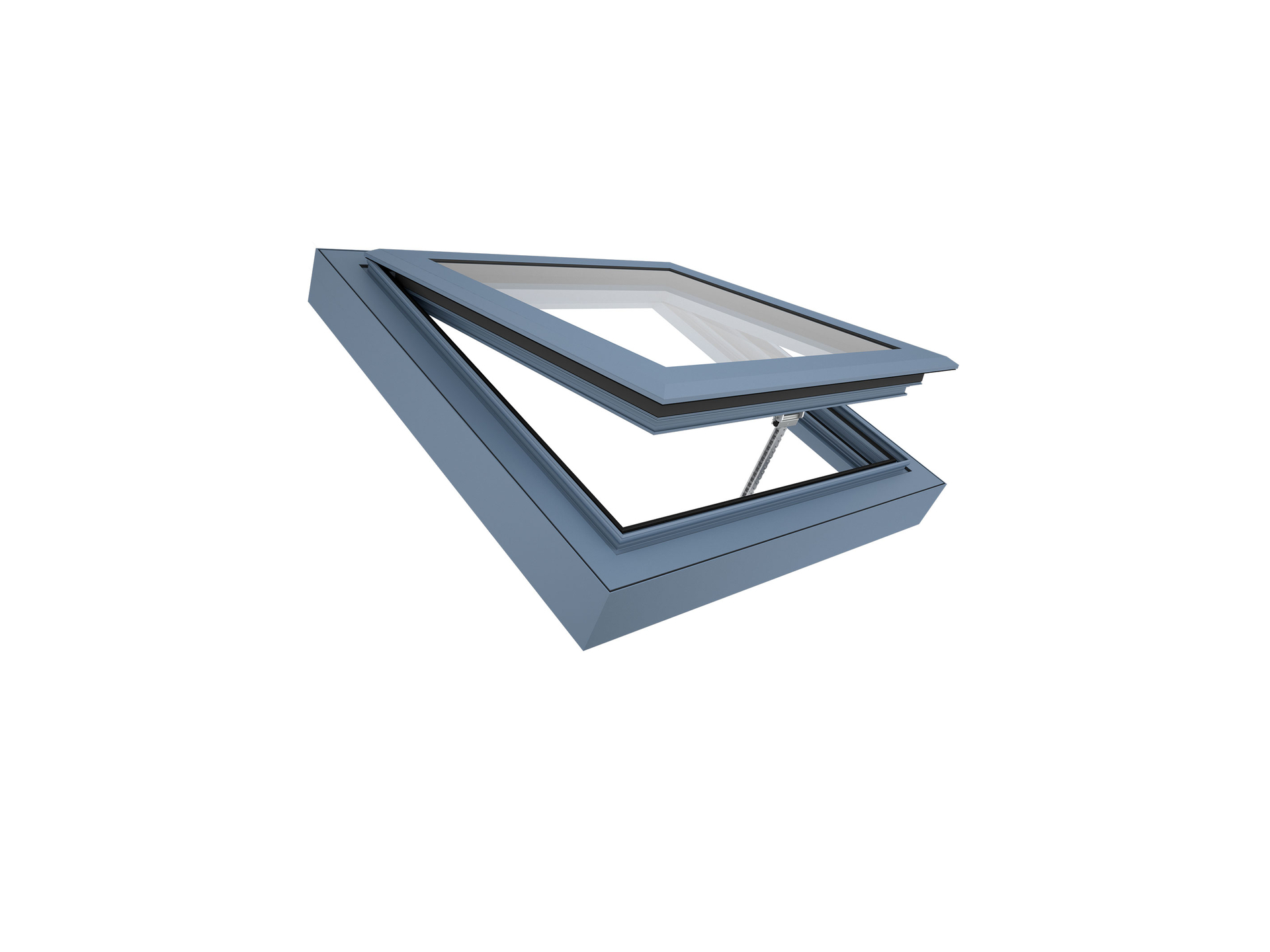

KA 54-K - Povrchová montáž na výklopné střešní okno otvíravé ven KA 54-K - Povrchová montáž na výklopné střešní okno otvíravé ven
KA 54-K - Povrchová montáž na výklopné střešní okno otvíravé ven (JPG, ~324 KB)

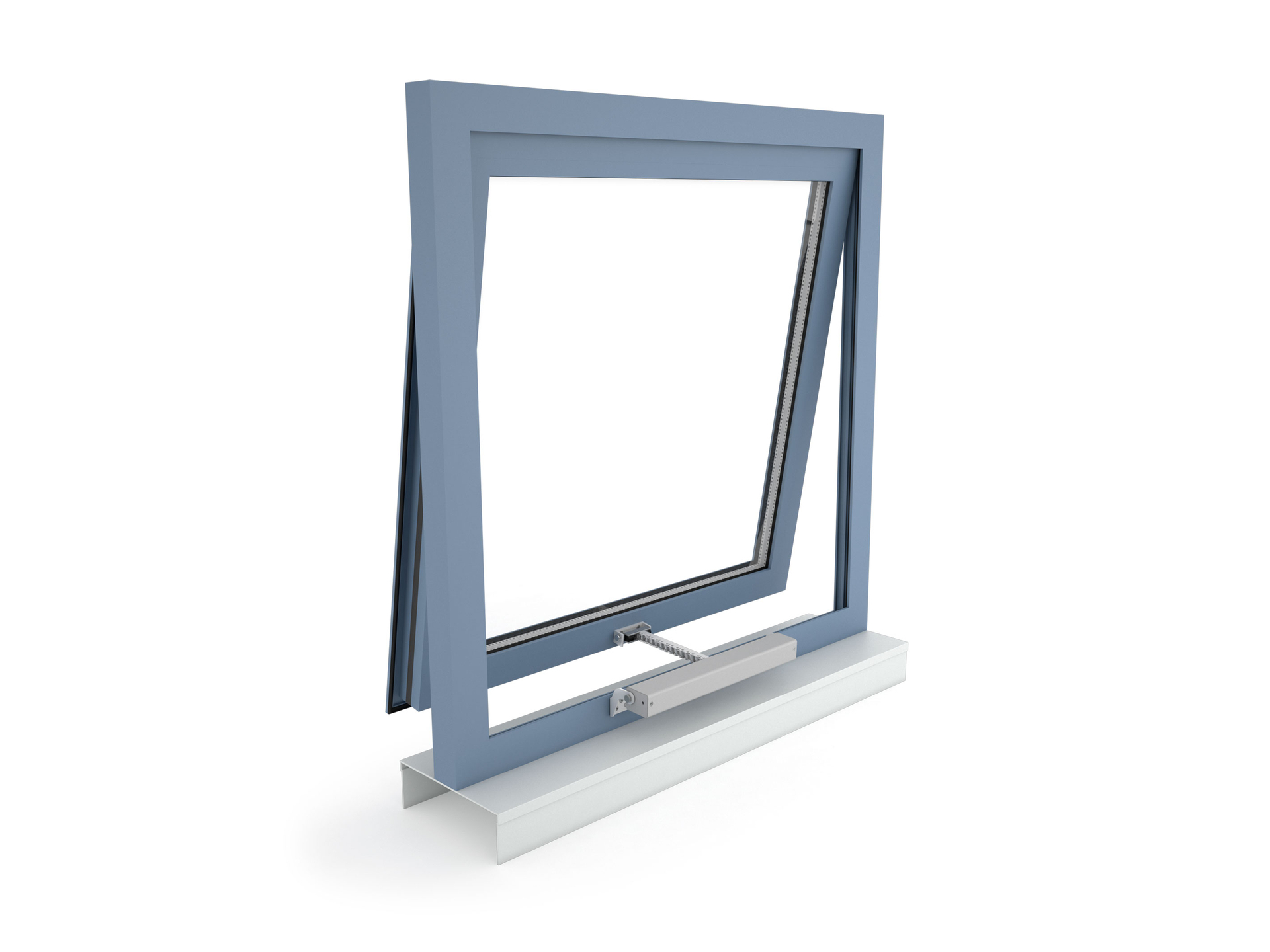

KA 54-K - Povrchová montáž na výklopné okno otvíravé ven KA 54-K - Povrchová montáž na výklopné okno otvíravé ven
KA 54-K - Povrchová montáž na výklopné okno otvíravé ven (JPG, ~364 KB)

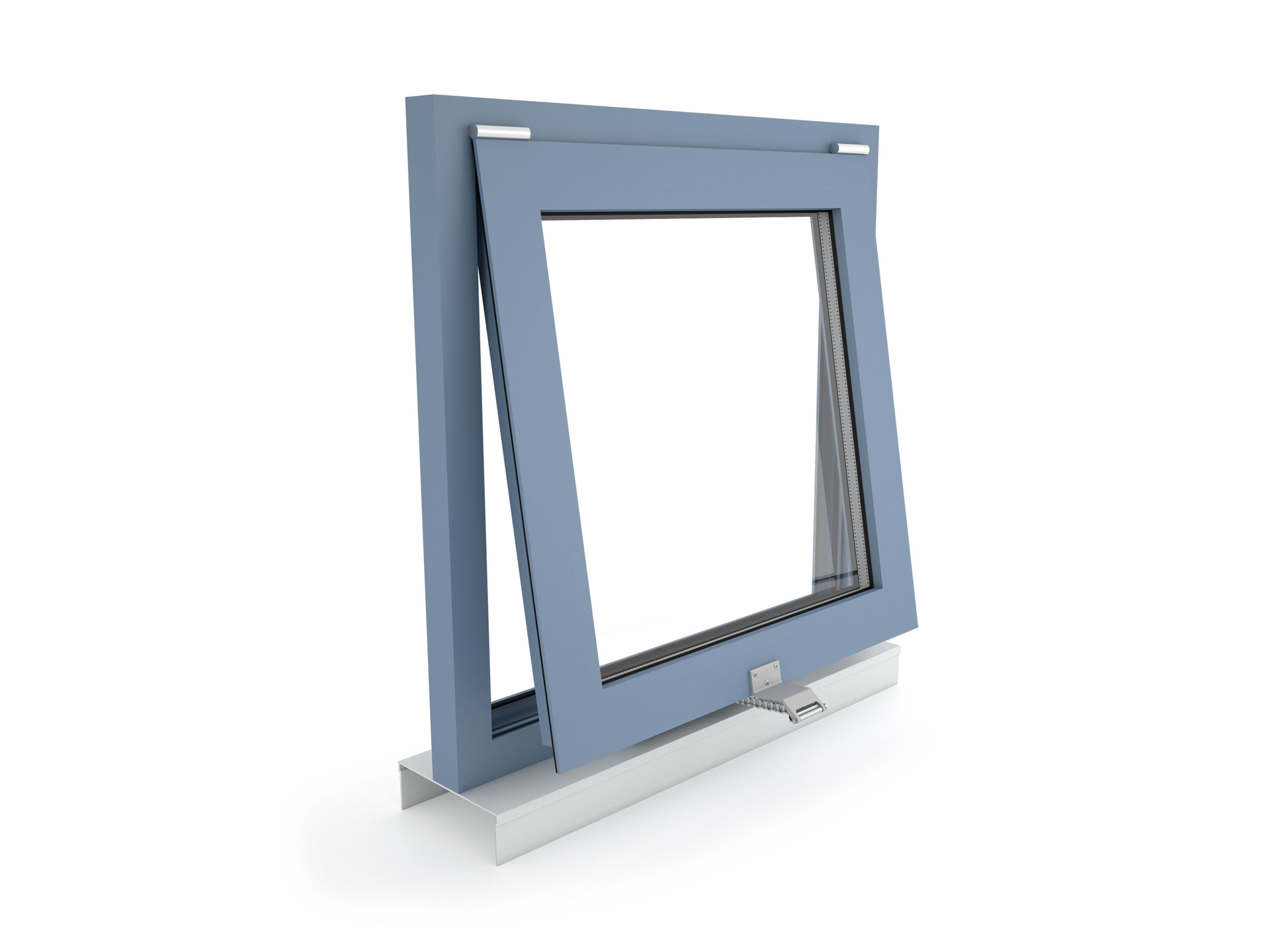

KA 54-K - Povrchová montáž na výklopné okno otvíravé dovnitř KA 54-K - Povrchová montáž na výklopné okno otvíravé dovnitř
KA 54-K - Povrchová montáž na výklopné okno otvíravé dovnitř (JPG, ~369 KB)

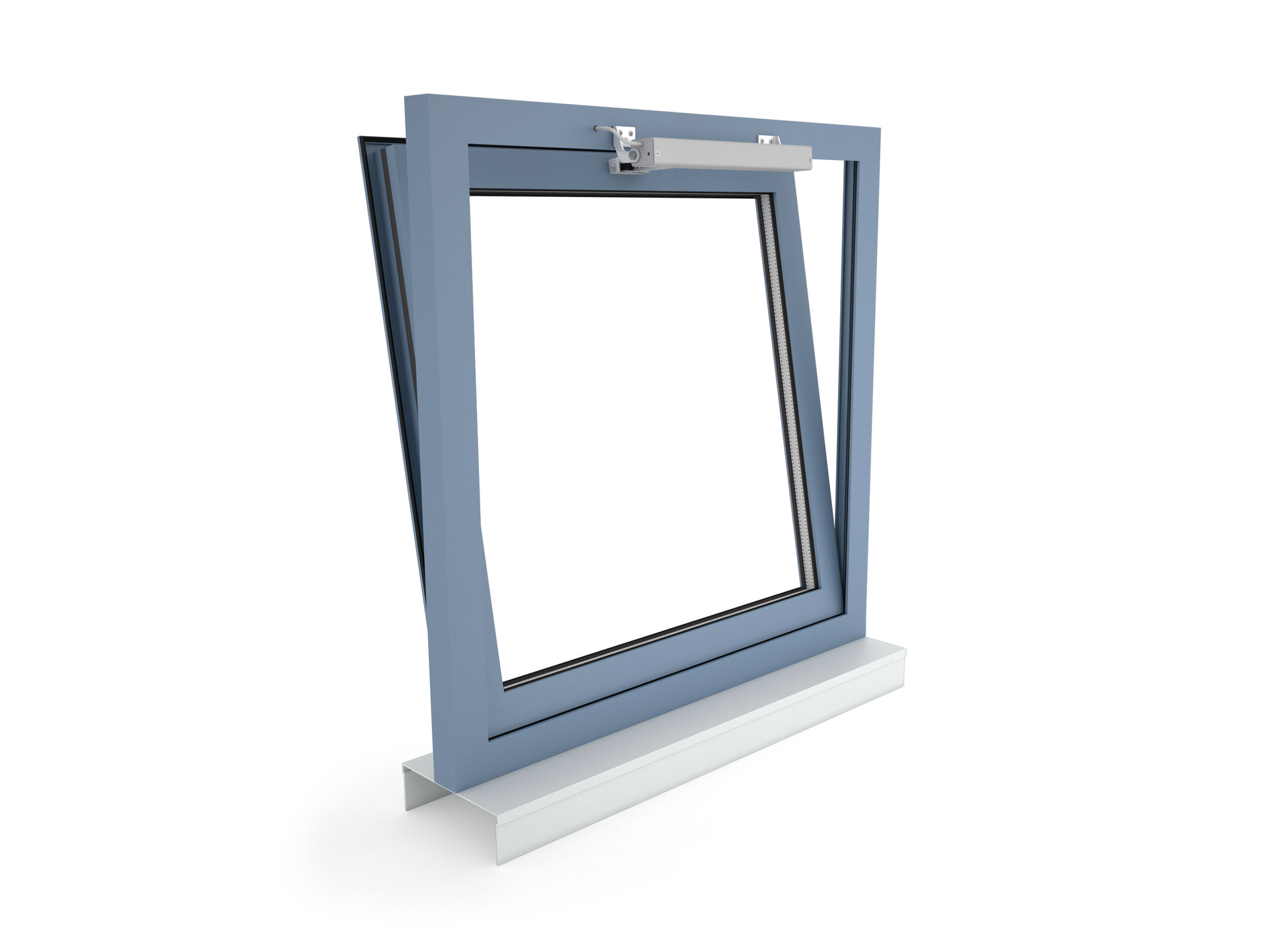

KA 54-K - Povrchová montáž na sklopné okno otvíravé ven KA 54-K - Povrchová montáž na sklopné okno otvíravé ven
KA 54-K - Povrchová montáž na sklopné okno otvíravé ven (JPG, ~354 KB)

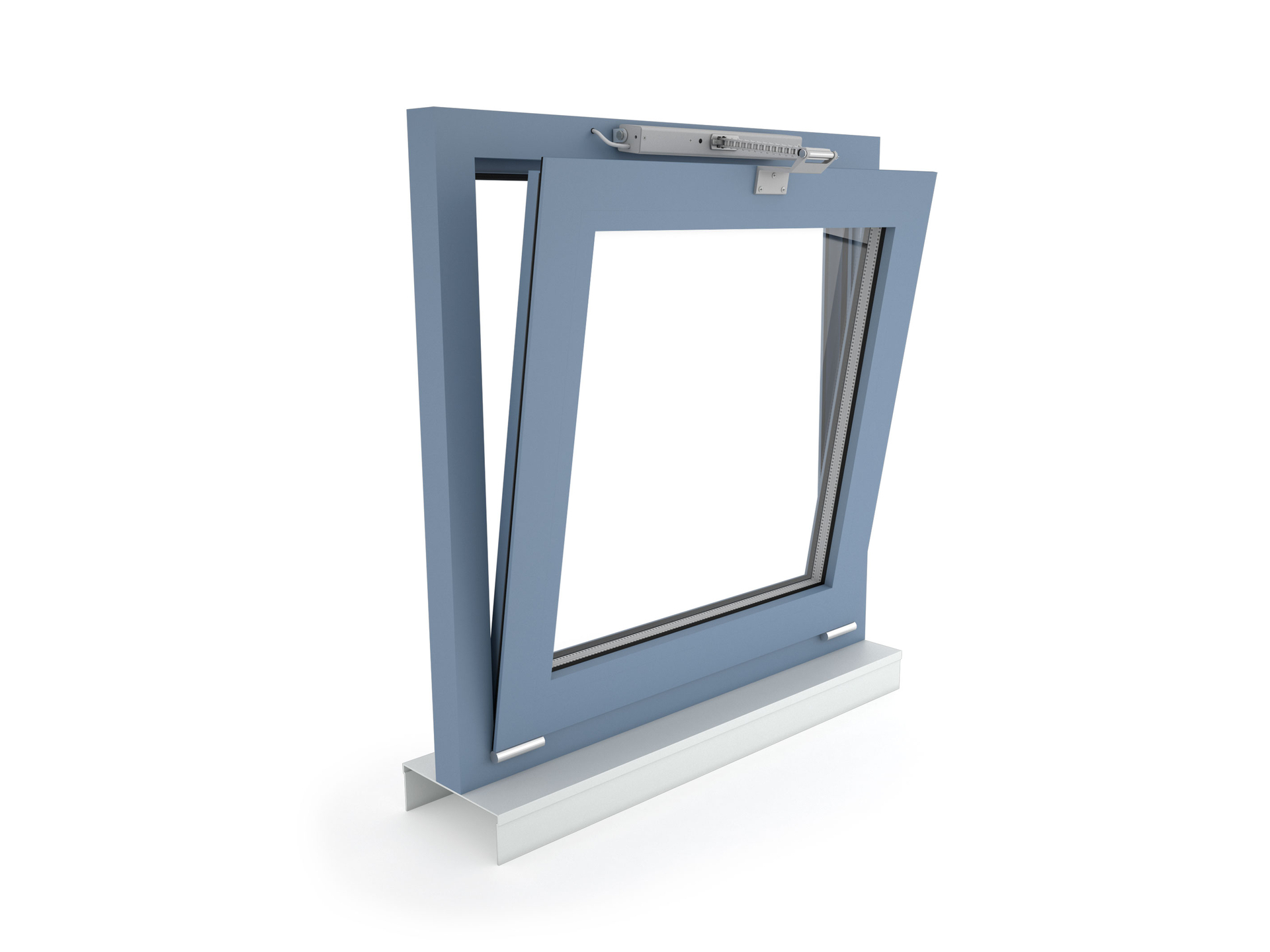

KA 54-K - Povrchová montáž na sklopné okno otvíravé dovnitř KA 54-K - Povrchová montáž na sklopné okno otvíravé dovnitř
KA 54-K - Povrchová montáž na sklopné okno otvíravé dovnitř (JPG, ~380 KB)

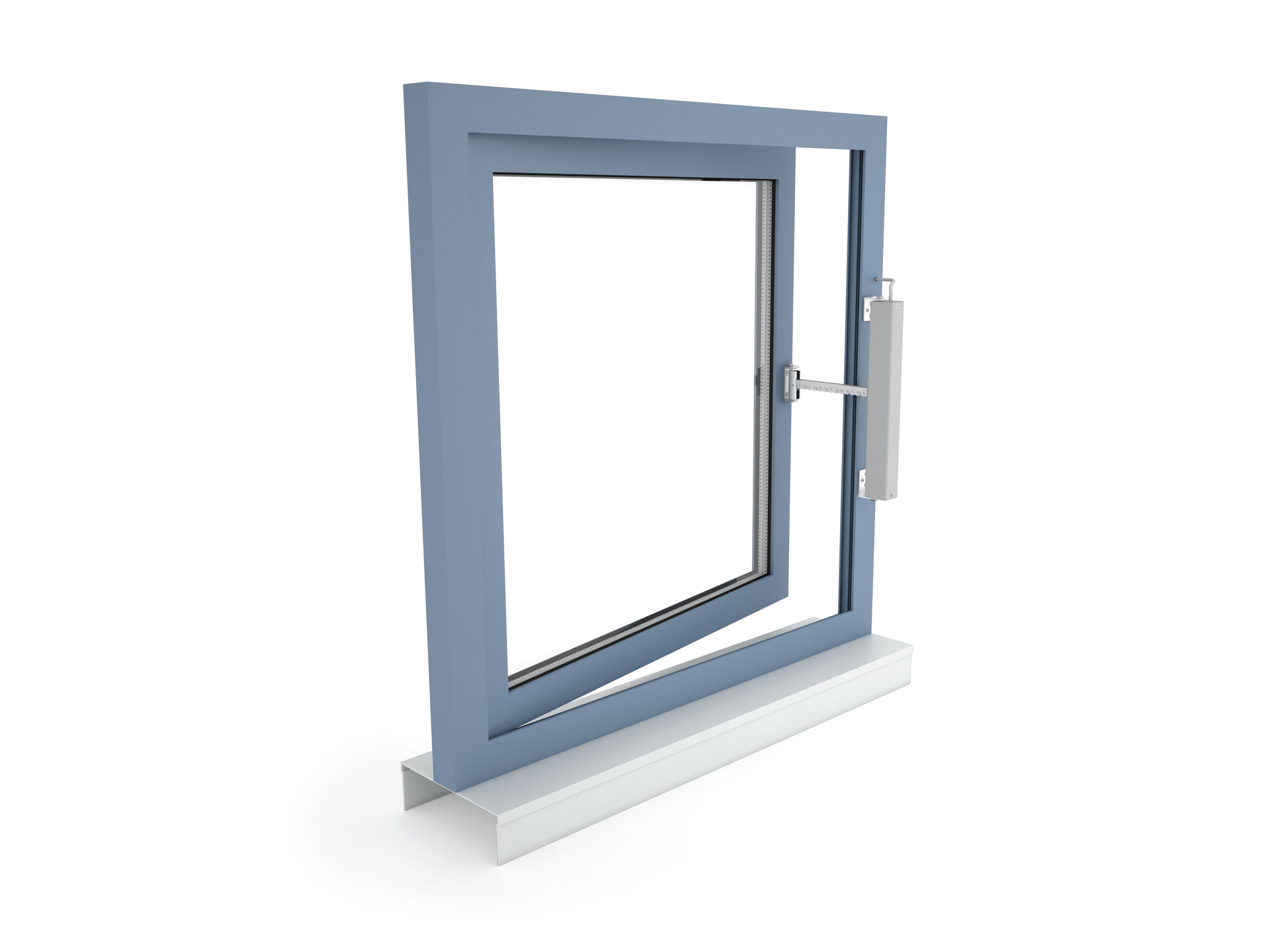

KA 54-K - Povrchová montáž na otočné okno otvíravé ven KA 54-K - Povrchová montáž na otočné okno otvíravé ven
KA 54-K - Povrchová montáž na otočné okno otvíravé ven (JPG, ~331 KB)

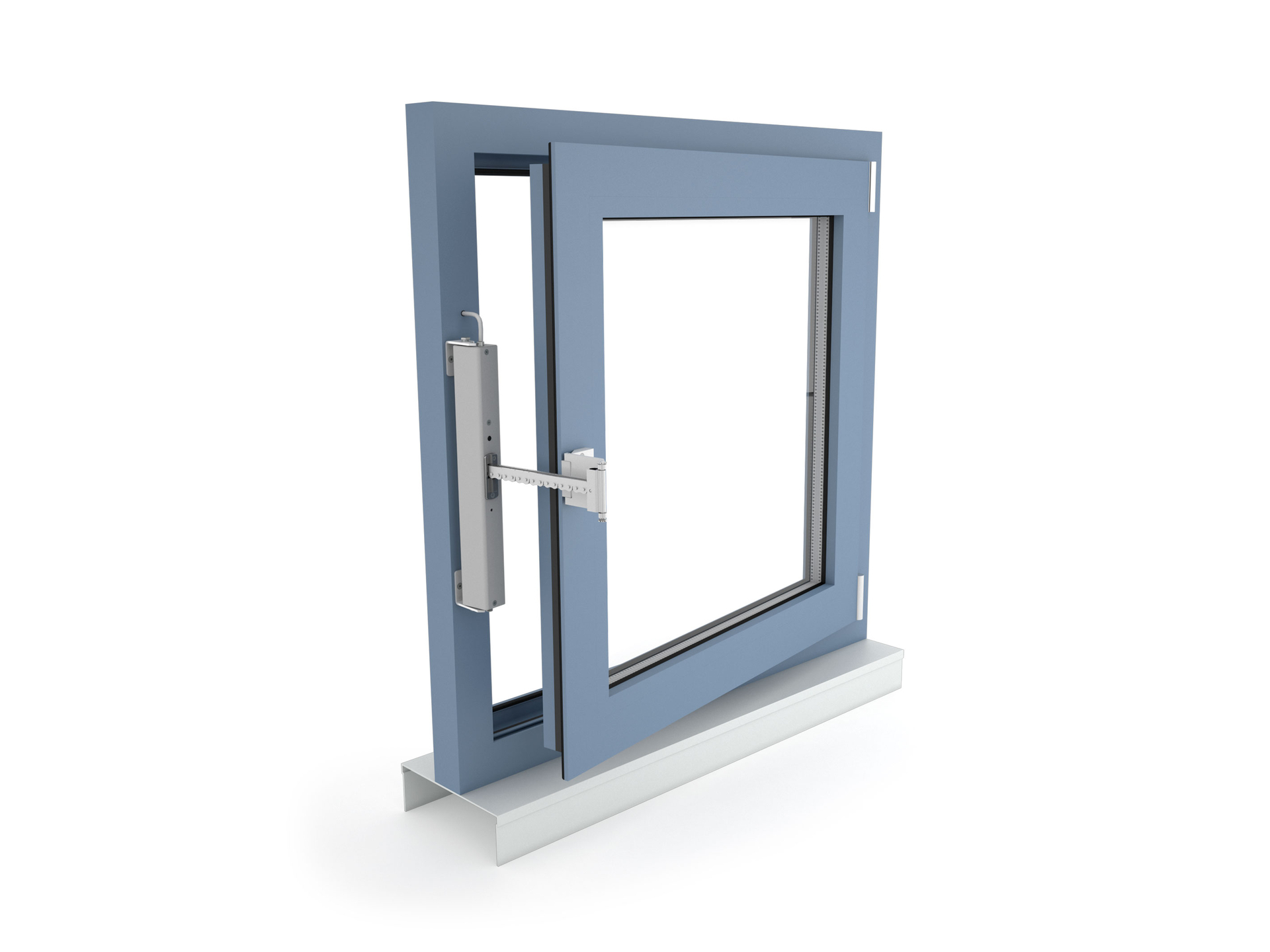

KA 54-K - Povrchová montáž na otočné okno otvíravé dovnitř KA 54-K - Povrchová montáž na otočné okno otvíravé dovnitř
KA 54-K - Povrchová montáž na otočné okno otvíravé dovnitř (JPG, ~366 KB)

Soubory ke stažení

KA 54-K - Technický list (DE, EN, FR, ES) (pdf, ~3 MB)
KA 54-K - Přehled dostupných konzol (EN) (pdf, ~3 MB)
KA 54-K - CAD Výkresy (zip, ~4 MB)
KA 54-K - Katalogový list (2021, EN) (pdf, ~6 MB)
BIM objekty

Technické informace

KA 54-K
Napájení 230 V AC / +10 % … -15 %
Vstupní frekvence 50 Hz
Výkon 32 W / 52 VA
Provozní cyklus 30 % (ON: 3 min. / OFF: 7 min.)
Tlaková síla 500 N
Tahová síla 500 N
Jmenovitá blokovací síla ** Max. 2 600 N (2 000 N ***)
Životnost 20 000 dvojitých zdvihů *
Zdvih 350 - 1 300 mm
Rychlost otevírání 13.3 mm/s
Rychlost zavírání 11.8 mm/s
Typ ochrany IP 32
Hladina emisního akustického tlaku LpA ≤ 70 dB(A)
Teplotní rozsah -15 °C (-5 °C ***) ... +75 °C
Požární odolnost B300 (30 min / 300 °C)
Materiál hliník
Povrchová úprava práškový lak
Barva bílý hliník (~ RAL 9006)
Připojení 2.5 m silikonový kabel
Š x V x H 560 - 1 041**** x 40 x 59 mm
Váha 1.80 - 3.80 kg****
* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

  • Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
    Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
  • SBD (ohýbatelný řetěz)
    Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).
  • SBD (ohýbatelný řetěz)
    Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).

Certifikáty a osvědčení

  • EN 12101-2
