KA 66-TW

NEJVÝKONNĚJŠÍ UNIVARZÁLNÍ ŘETĚZOVÝ POHON 24 V

Kategorie:

Požární odvětrání

Zdvojená tahová a tlaková síla se stejným rozložením zatížení na okenní křídla: Náš řetězový pohon pro požární odvětrání KA 66-TW v sobě obsahuje dva pohony KA 34. Pro zjednodušenou montáž a nízké náklady na údržbu a servis.

Vlastnosti

Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
S integrovaným motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem.
Vysokorychlostní funkce (HS) pro obzvláště rychlé otevírání oken v případě požáru (SHEV).
Dva hnací řetězy pro optimální aplikaci síly na křídlo
Speciální stabilizace řetězu
Odlehčení tlaku na těsnění okna po zavření
Elektronická regulace síly a polohy
Programovatelné funkce pohonu a různé parametry pohonu
Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
K dispozici v libovolném odstínu dle vzorníku RAL

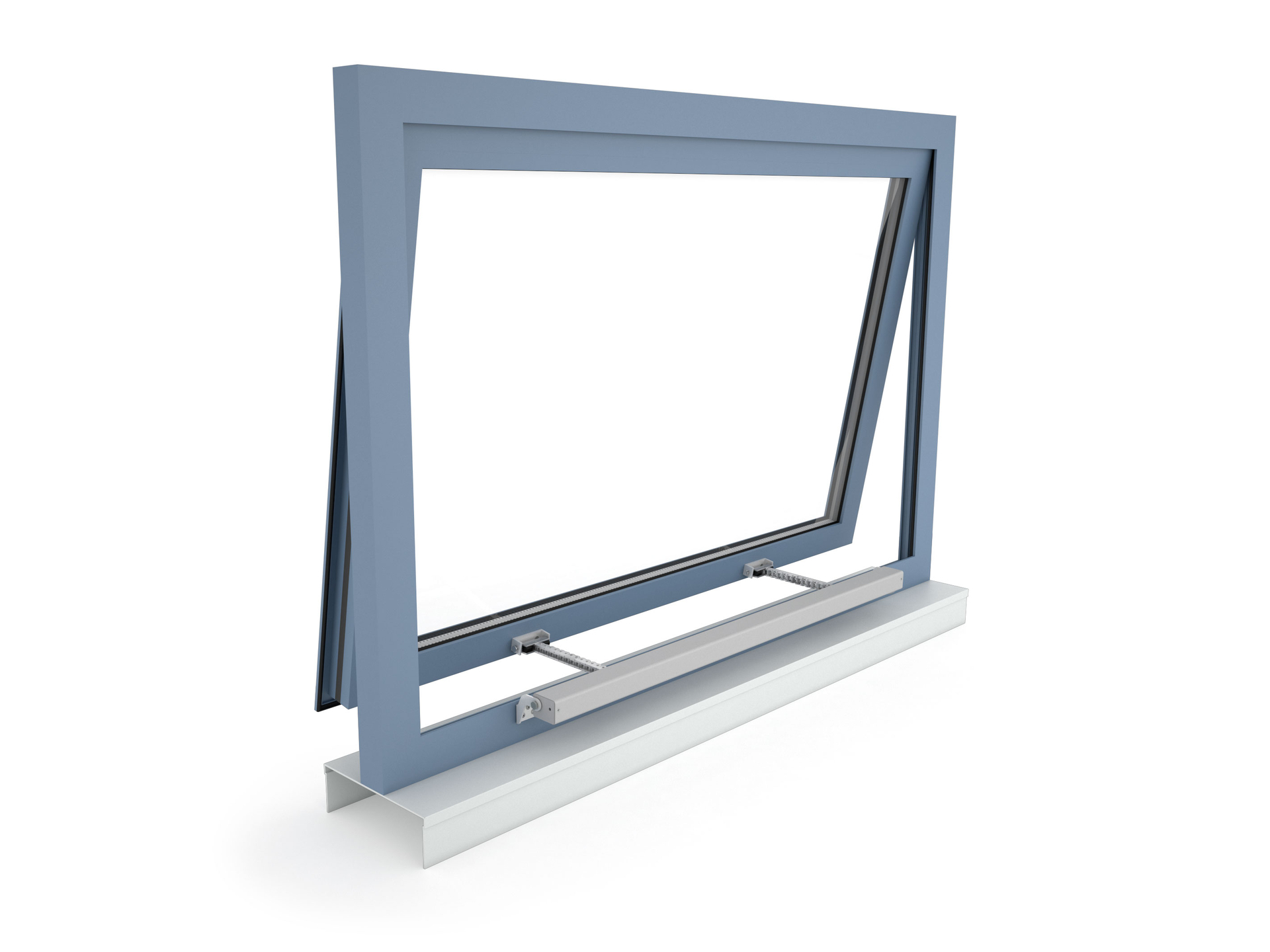

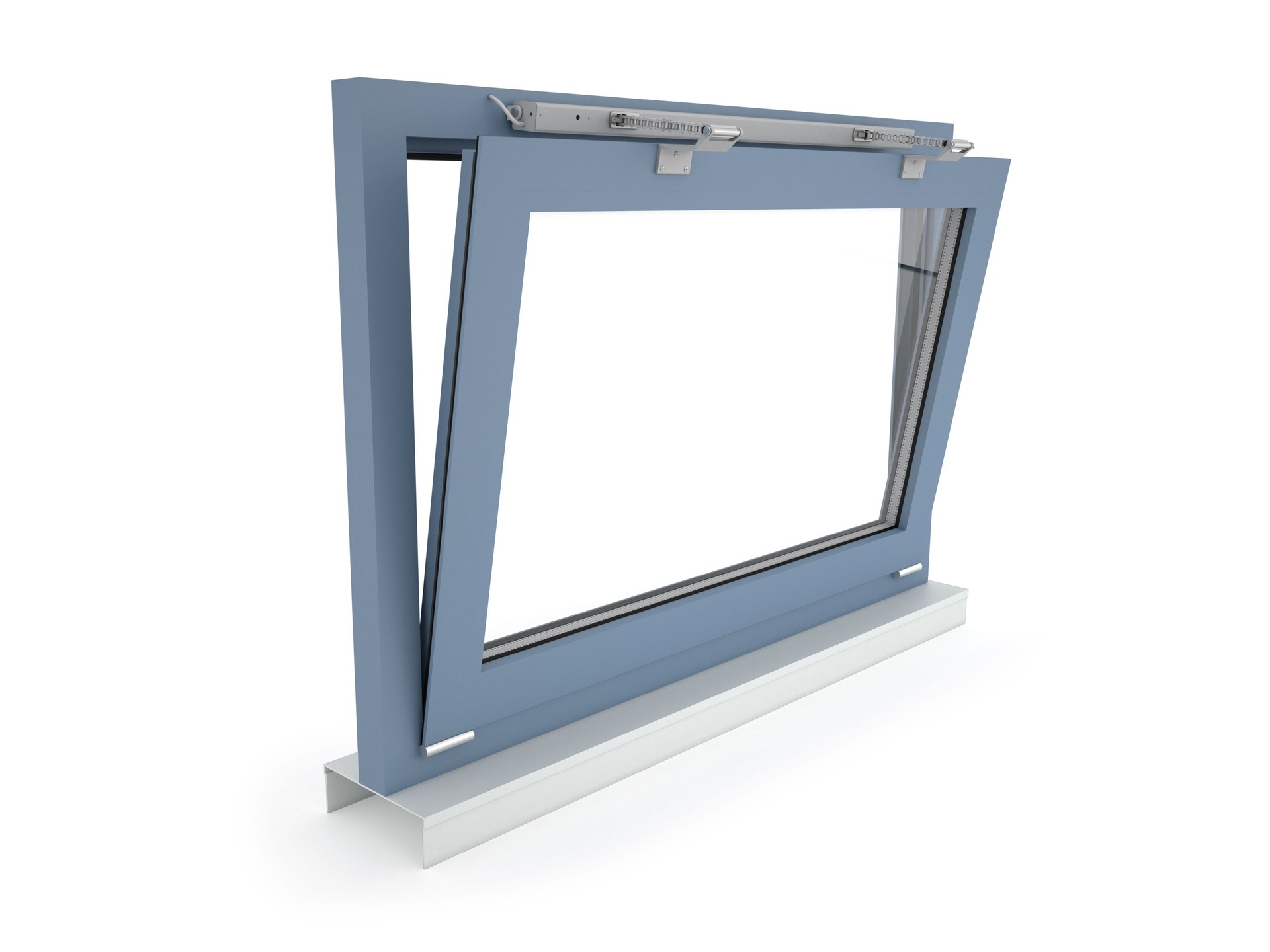

Lze použít prakticky pro všechny typy okenních otvorů
Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

Soubory ke stažení

KA 66-TW - Technické listy (DE, EN, FR, ES) (zip, ~8 MB)

KA 66-TW - Přehled dostupných konzol (EN) (pdf, ~2 MB)

KA 66-TW - Katalogový list (2021, EN) (pdf, ~6 MB)

KA 66-TW - CAD Výkresy (zip, ~2 MB)

BIM objekty

Technické informace

	KA 66-TW
Napájení	24 V DC / ±15 %
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)
Jmenovitý vstupní proud	2 A

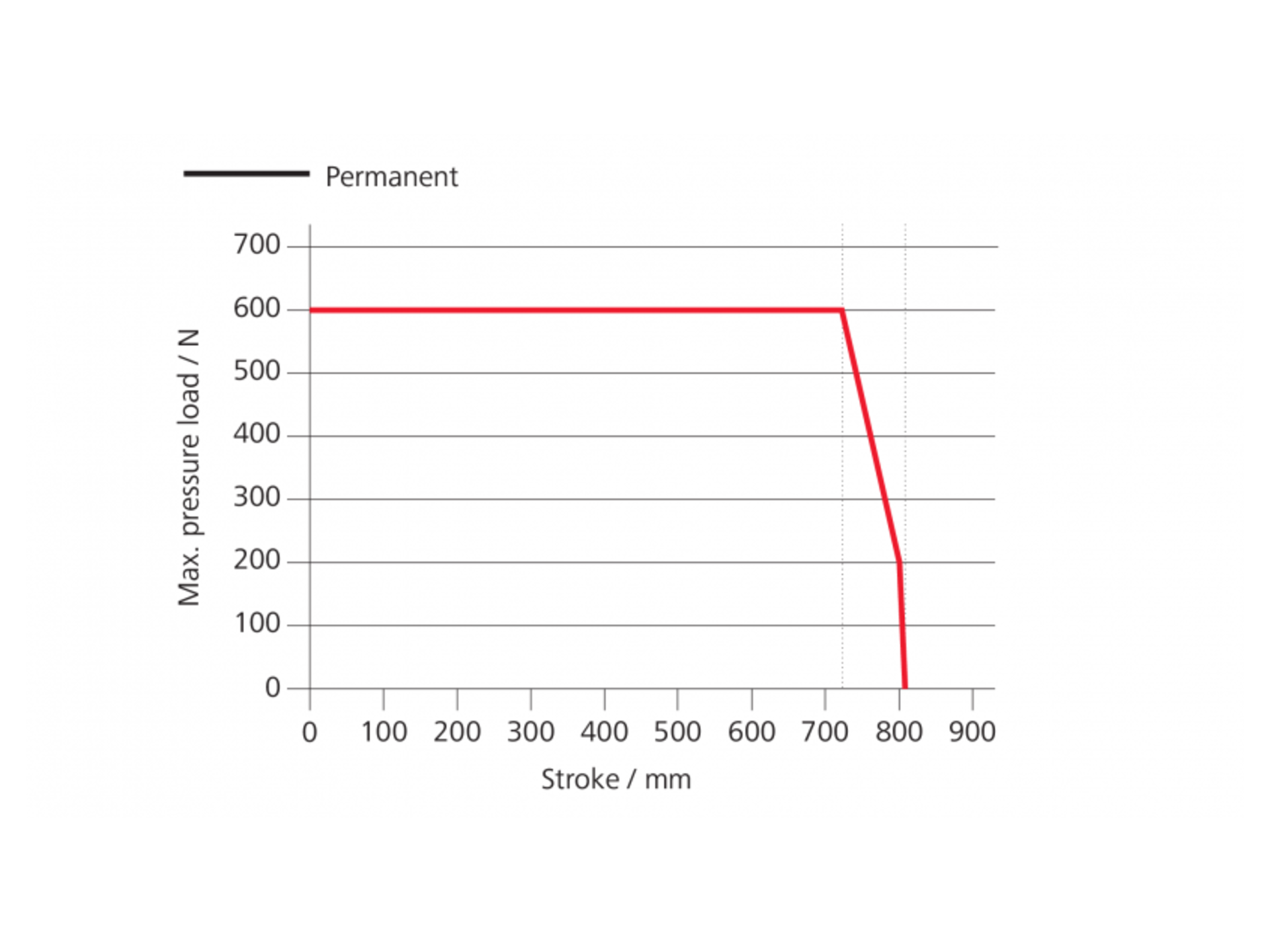

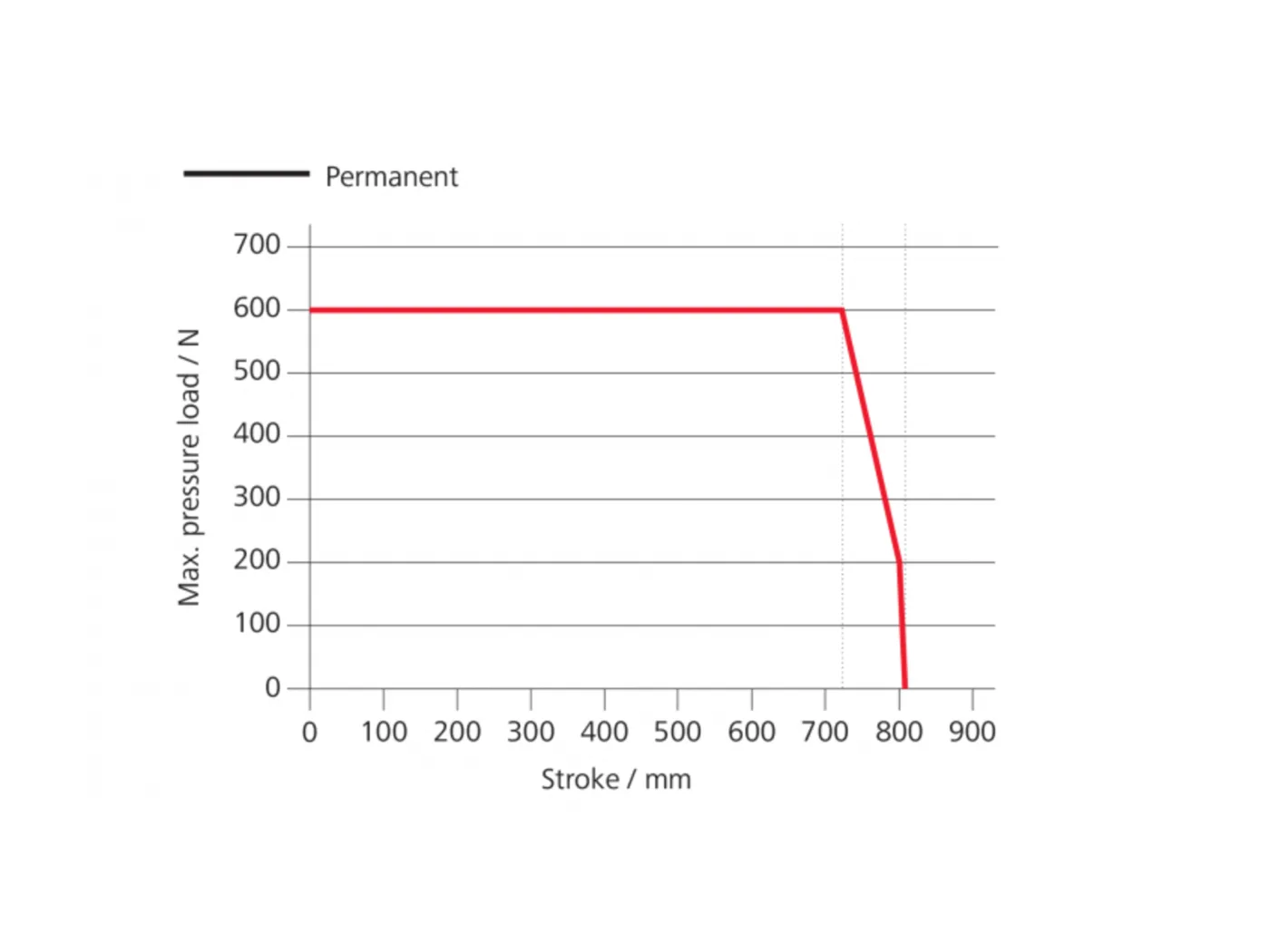

Tlaková síla	600 N
Tahová síla	600 N
Jmenovitá blokovací síla **	3 000 N
Životnost	20 000 dvojitých zdvihů *
Zdvih	350 - 800 mm
Rychlost otevírání (denní větrání)	11.8 mm/s
Rychlost otevírání (požární odvětrání)	12.2 mm/s
Rychlost zavírání	11.8 mm/s
Typ ochrany	IP 32
Hladina emisního akustického tlaku	LpA ≤ 70 dB(A)
Teplotní rozsah	-15 °C (-5 °C ***) ... +75 °C
Požární odolnost	B300 (30 min / 300 °C)
Materiál	hliník
Povrchová úprava	práškový lak
Barva	bílý hliník (~ RAL 9006)
Připojení	2.5 m silikonový kabel

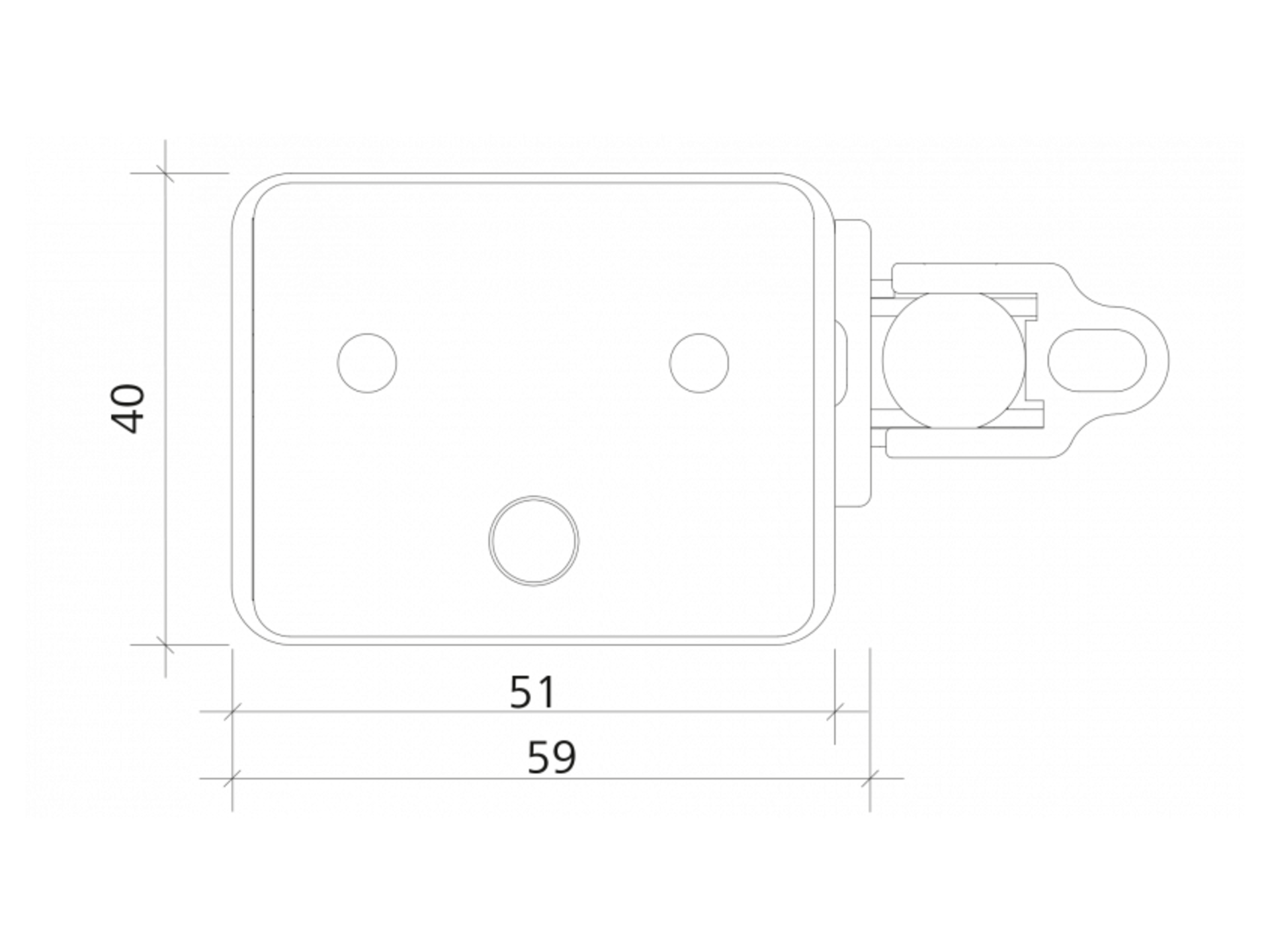

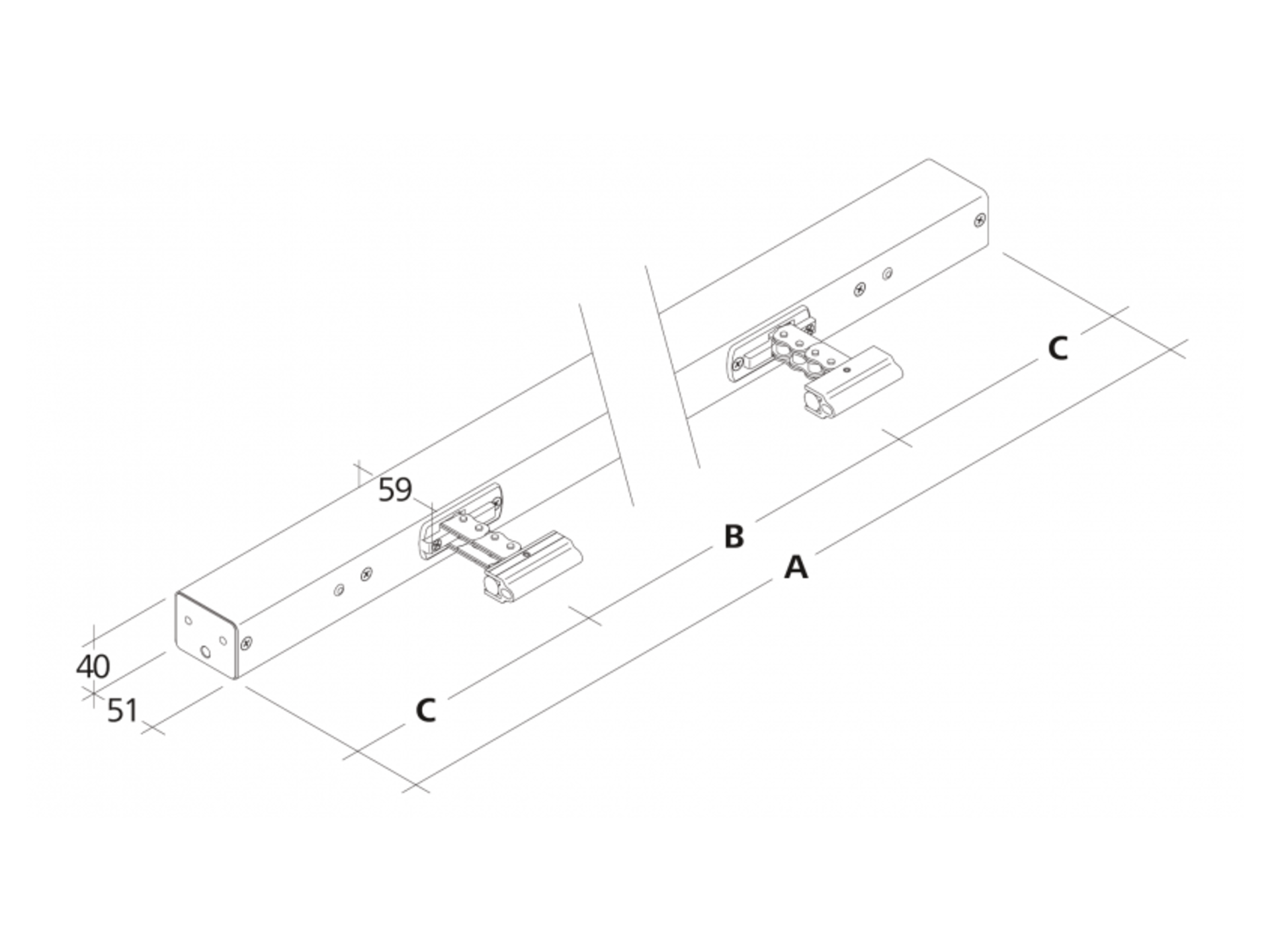

Š x V x H	997 / 1347**** x 40 x 59 mm
Váha	5.00 - 5.60 kg****

* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
Signál BRV
Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
Signál SGI (hlášení polohy)
V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
SKS (ochrana zavírací hrany)
Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
Zvukový signál (odpovídající třídě ochrany)
AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
SBD (ohýbatelný řetěz)
Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).
SBD (ohýbatelný řetěz)
Hnací řetěz s pevnou podložkou se ohýbá ve směru pantů. Pohon je pevně umístěn na místě (není otočný).

Certifikáty a osvědčení

EN 12101-2
VdS Schadenverhütung
Dekra
