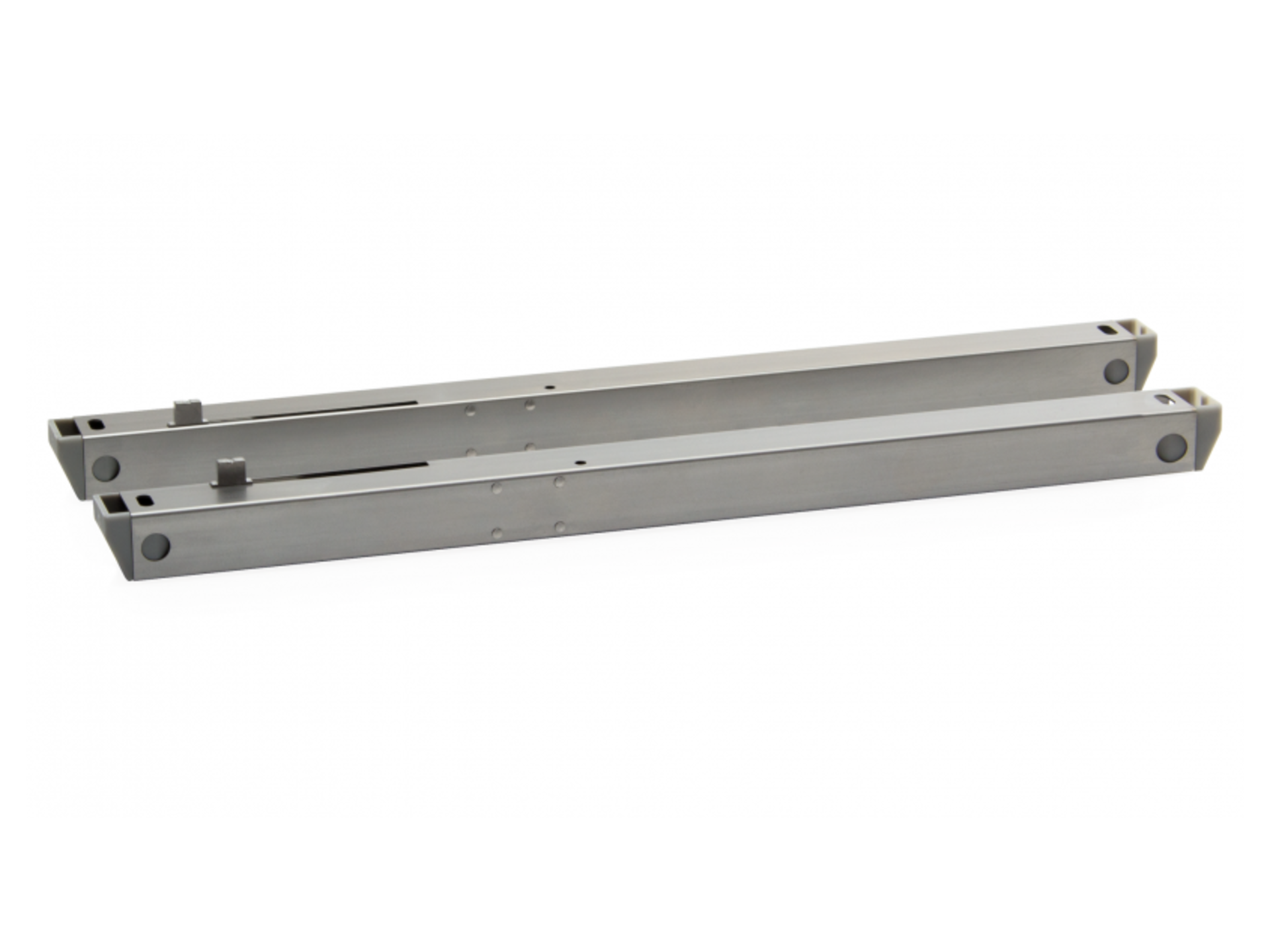

LDx

KOMPAKTNÍ POHON ŽALUZIOVÝCH OKEN

Kategorie:

Jemný a silný: Naše žaluziové okenní pohony se vyznačují vysokou tlakovou a tahovou silou při malých rozměrech pouhých 25 mm x 25 mm x 413/423 mm.

Vlastnosti

Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
S elektronikou motoru řízenou mikroprocesorem
Vysoký tlak a tahová síla při velmi kompaktních rozměrech
Řízení síly a polohy pro synchronní chod dvou pohonů
Komponenty pohonu chráněné proti korozi
Programovatelné funkce pohonu a různé parametry pohonu
Přídavný pasivní a aktivní systém ochrany proti zachycení hlavních uzavíracích hran s funkcí zpětného chodu
K dispozici v libovolném odstínu dle vzorníku RAL
Lze použít prakticky pro všechny typy žaluziových oken vč. EuroLam, Fieger, HAHN, NACO, Schneider + Nölke.

	LDx
Napájení	24 V DC / ±15 %
Jmenovitý vstupní proud	0.8 A
Jmenovitá síla (max.)	900 N
Životnost	20 000 dvojitých cyklů
Posuv	28.5 - 80 mm
Rychlost otevírání	2.1 mm/s
Rychlost uzavírání	2.1 mm/s
Typ ochrany	IP 50
Hladina emisního akustického tlaku	LpA ≤ 70 dB(A)
Teplotní rozsah	-5 °C ... +75 °C *
Požární odolnost	B300 (30 min / 300 °C)
Materiál	nerezová ocel V2A
Připojení	silikonový kabel
Š x V x H	423 x 25 x 25 mm
Váha	1.20 kg

* V souladu s VdS 2580

Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
Signál SGI (hlášení polohy)
V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
Signál BRV
Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
HS "Vysoká rychlost"
V případě požárního odvětrání se používá vysokorychlostní funkce pro spolehlivé dosažení definované koncové polohy za 60 s. V režimu denního větrání pracuje pohon tiše a rychle, jako obvykle.
