LDx-1-ACB

POHON ŽALULZIOVÝCH OKEN 24 V PLNÝ TECHNOLOGIÍ

Kategorie:

Ovládání na milimetr přesně: pohony žaluzií řady LD lze integrovat přímo do systému řízení budov pomocí sběrnicové technologie ACB založené na Modbusu. Snadno lze také přidávat nové funkce.

Vlastnosti

Maximální tlaková síla a tahová síla 1400 N a 1800 N
Udržovací síla 5000 N pro velmi velká žaluziová okna.
Centrálně podepřená poloha ovladače
Vyvinuto na základě normy DIN EN 12101-2
Lze použít pro otvory pro odvod kouře a pro denní větrání
S motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem
S hladinou akustického tlaku LpA ≤ 45 dB(A) patří pohon k nejtišším ve své třídě
Komponenty pohonu chráněné proti korozi
Programovatelné funkce pohonu a různé parametry pohonu
Přídavný pasivní a aktivní systém ochrany proti zachycení hlavních zavíracích hran s funkcí zpětného chodu
Integrované sběrnicové rozhraní ACB (Advanced Communication Bus) s protokolem Modbus RTU
Pohon je integrován přímo prostřednictvím otevřené sběrnicové komunikace přes ACB (Advanced Communication Bus), např. do systému řízení budov.

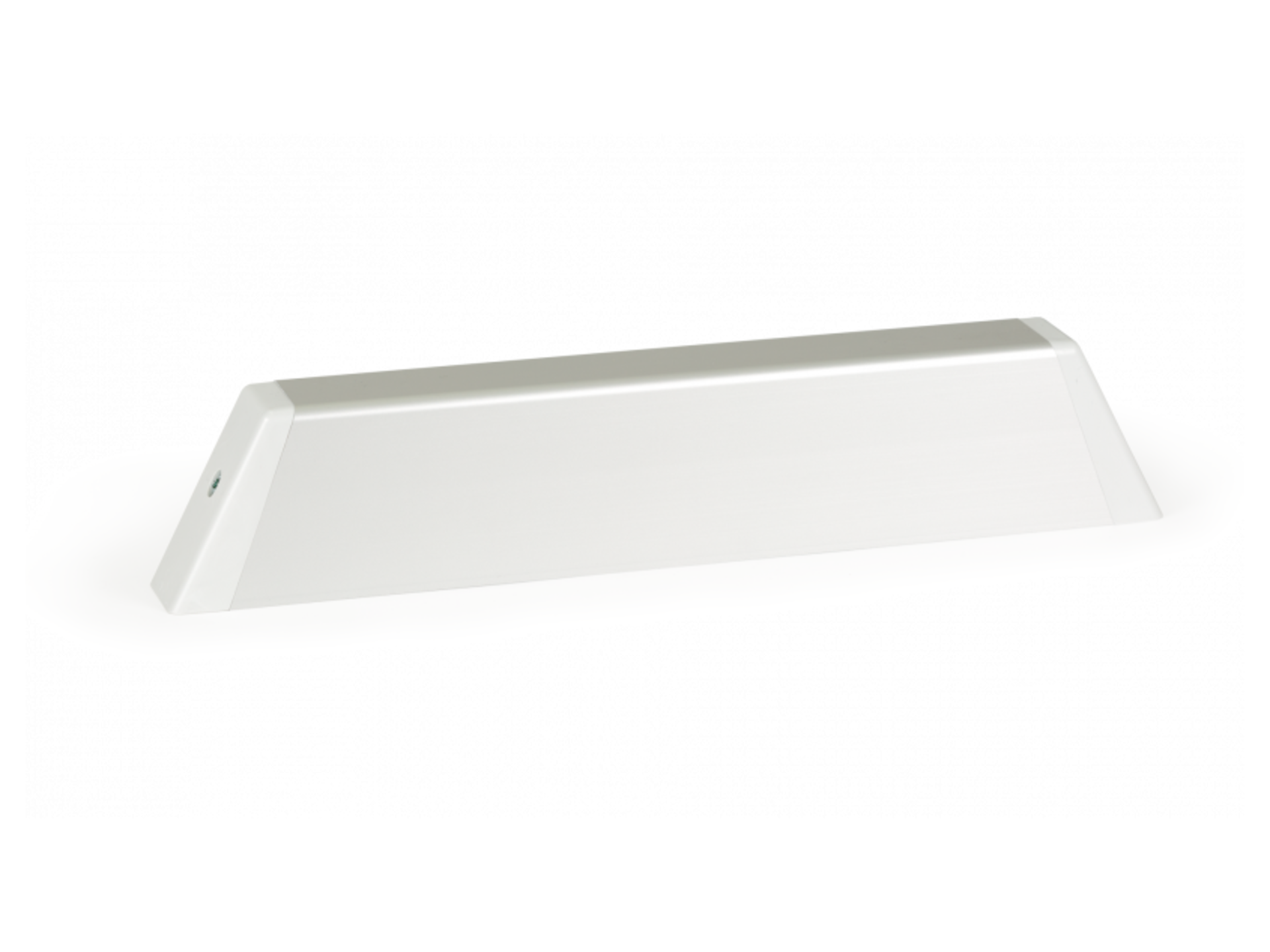

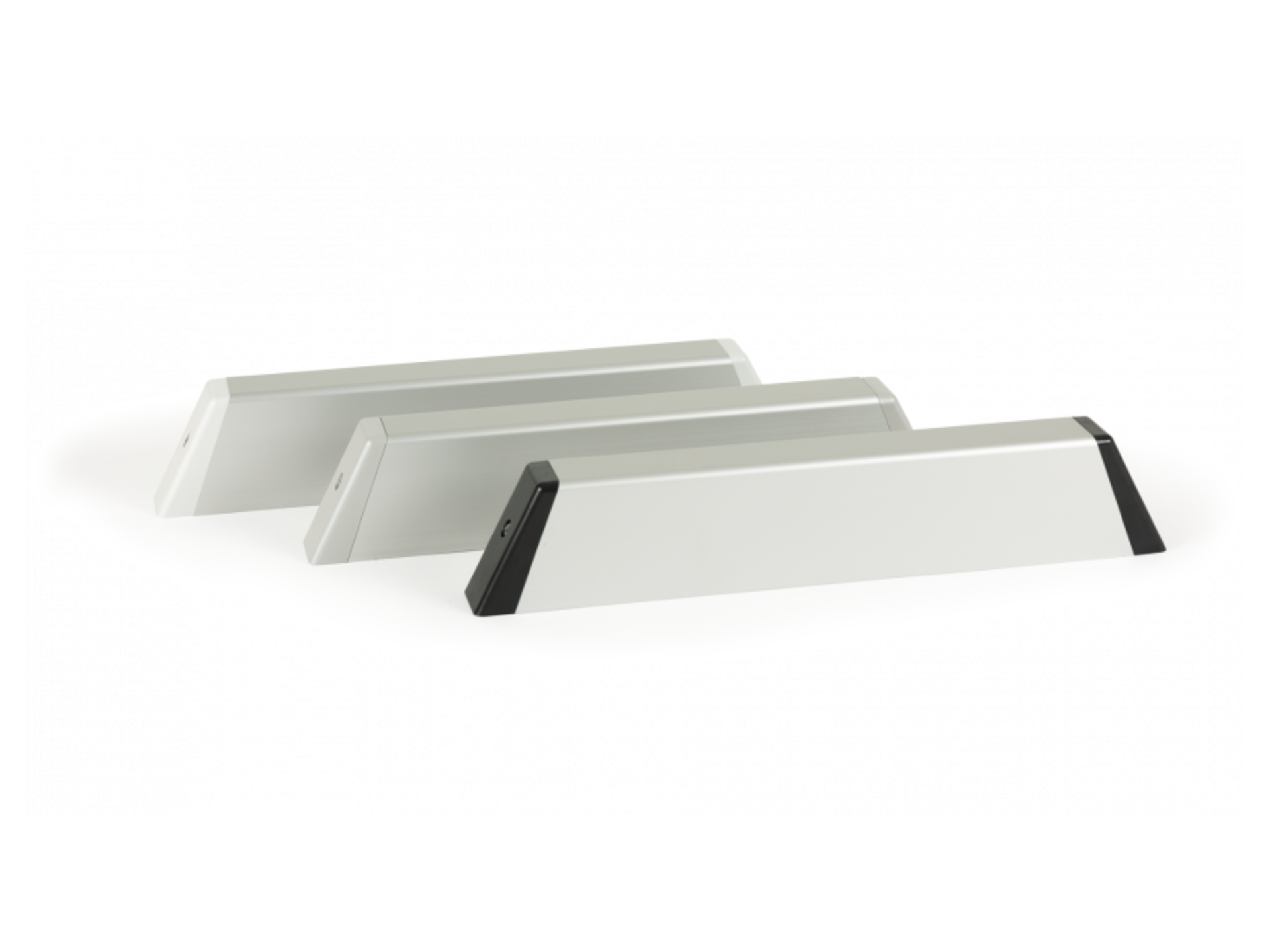

K dispozici v libovolném odstínu dle vzorníku RAL
Lze použít prakticky pro všechny typy žaluziových oken vč. EuroLam, Fieger, HAHN, NACO, Schneider + Nölke.

Galerie

Soubory ke stažení

LDx-1-ACB - Technický list (DE, EN, FR, ES) (pdf, ~3 MB)

LDx-1-ACB - Katalogový list (2021, EN) (pdf, ~2 MB)

LDX-1-ACB - CAD Výkresy (zip, ~131 KB)

Technické informace

	LDx-1400-1-ACB	LDx-1800-1-ACB
Napájení	24 V DC / ±20 %	24 V DC / ±20 %
Jmenovitý vstupní proud	1.4 A	1.6 A
Tlaková síla	1 400 N	1 800 N
Tahová síla	1 400 N	1 800 N
Jmenovitá blokovací síla	5 000 N	5 000 N
Životnost	20 000 dvojitých cyklů	20 000 dvojitých cyklů
Posuv	36 - 90 mm	36 - 90 mm
Rychlost otevírání	2 mm/s	2 mm/s
Rychlost uzavírání	2 mm/s	2 mm/s
Typ ochrany	IP 40	IP 40
Hladina emisního akustického tlaku	LpA ≤ 45 dB(A)	LpA ≤ 45 dB(A)
Teplotní rozsah	-5 °C ... +75 °C *	-5 °C ... +75 °C *
Požární odolnost	B300 (30 min / 300 °C)	B300 (30 min / 300 °C)
Materiál	hliník	hliník
Povrchová úprava	eloxování	eloxování
Barva	libovolná dle vzorníku RAL	libovolná dle vzorníku RAL
Připojení	silikonový kabel	silikonový kabel
Š x V x H	365 x 67 x 38 mm	365 x 67 x 38 mm
Váha	1.50 kg	1.50 kg

* V souladu s VdS 2580

Volitelná rozšíření

SKS (ochrana zavírací hrany)
Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
BSY+ (synchronizace pohonů)
BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
ACB (Advanced Communication Bus)
Umožňuje přímou sběrnicovou komunikaci mezi řídicí jednotkou a pohonem, například pro řízení s dokonalým polohováním nebo zpětnou vazbou pohonu. Komunikace probíhá prostřednictvím protokolu Modbus s otevřeným zdrojovým kódem a umožňuje kombinovat pohon s řídicím panelem podporujícím ACB nebo jej přímo připojit k řídicím jednotkám vyšší úrovně, jako je například systém řízení budov.
Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.

Certifikáty a osvědčení

EN 12101-2
