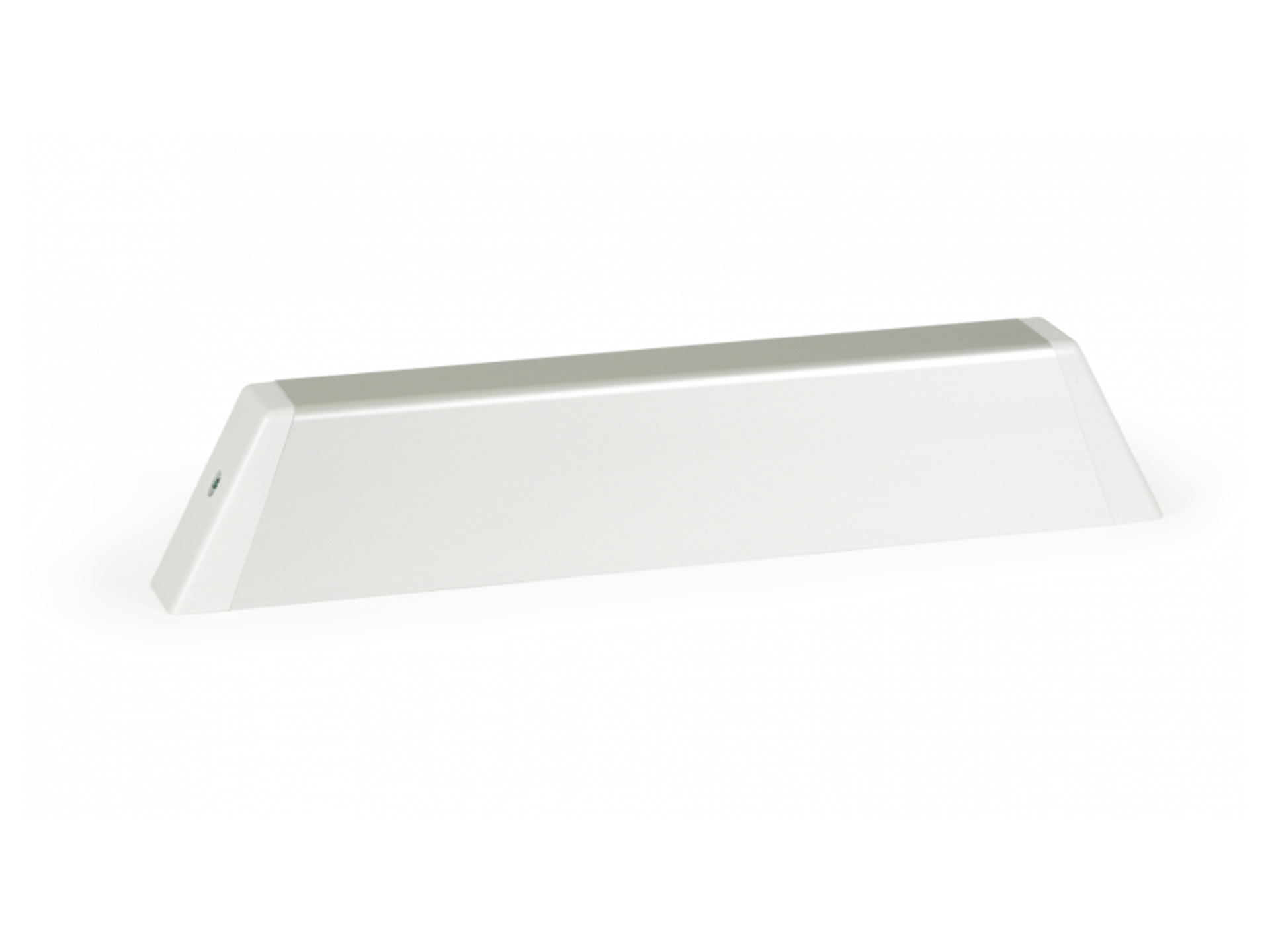

LDx-5

POHON ŽALUZIOVÝCH OKEN 230 V

Kategorie:

Řada LD je mimořádně všestranná. Díky adaptéru pro specifickou montáž žaluzií nebo vystředěného ovladače jsou tyto pohony vhodné prakticky pro všechny žaluzie. Oproti pohonu LDx-1-PLP je tento žaluziový pohon vybaven integrovanou napájecí jednotkou 230 V.

Vlastnosti

Maximální tlaková síla a tahová síla 1400 N a 1800 N
Jmenovitá blokovací síla 5000 N pro velmi velká žaluziová okna.
Přímé ovládání přes 230 V AC
Centrálně podporovaná poloha ovladače
Vyvinuto na základě normy DIN EN 12101-2
Lze použít pro otvory pro odvod kouře a pro denní větrání
S elektronikou motoru řízenou mikroprocesorem
S hladinou akustického tlaku LpA ≤ 45 dB(A) patří pohon k nejtišším ve své třídě
Komponenty pohonu chráněné proti korozi
Přídavný pasivní a aktivní systém ochrany proti zachycení hlavních zavíracích hran s funkcí zpětného chodu
K dispozici v libovolném odstínu dle vzorníku RAL
Lze použít prakticky pro všechny typy žaluziových oken vč. EuroLam, Fieger, HAHN, NACO, Schneider + Nölke.

Galerie

Soubory ke stažení

LDx-5 - Katalogový list (2021, EN) (pdf, ~2 MB)

LDx-5 - Technický list (DE, EN, FR, ES) (pdf, ~3 MB)

LDx-5 - CAD Výkresy (zip, ~131 KB)

Technické informace

	LDx-1400-5	LDx-1800-5
Napájení	230 V AC / +20 % … -15 %	230 V AC / +20 % … -15 %
Vstupní frekvence	50 HZ	50 Hz
Výkon	42 W / 65 VA	52 W / 75 VA
Tlaková síla	1 400 N	1 800 N
Tahová síla	1 400 N	1 800 N
Jmenovitá blokovací síla	5 000 N	5 000 N
Životnost	20 000 dvojitých cyklů	20 000 dvojitých cyklů
Posuv	36 - 90 mm	36 - 90 mm
Rychlost otevírání	2 mm/s	2 mm/s
Rychlost uzavírání	2 mm/s	2 mm/s
Typ ochrany	IP 40	IP 40
Hladina emisního akustického tlaku	LpA ≤ 45 dB(A)	LpA ≤ 45 dB(A)
Teplotní rozsah	-5 °C ... +75 °C *	-5 °C ... +75 °C *
Požární odolnost	B300 (30 min / 300 °C)	B300 (30 min / 300 °C)
Materiál	hliník	hliník
Povrchová úprava	eloxování	eloxování
Barva	libovolná dle vzorníku RAL	libovolná dle vzorníku RAL
Připojení	silikonový kabel	silikonový kabel
Š x V x H	365 x 67 x 38 mm	365 x 67 x 38 mm
Váha	1.50 kg	1.50 kg

* V souladu s VdS 2580

Volitelná rozšíření

Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
SKS (ochrana zavírací hrany)
Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
