LDx-5-ACB

POHON ŽALUZIOVÝCH OKEN 230 V PLNÝ TECHNOLOGIÍ

Úzký design a skrytý přívod kabelů: žaluziové pohony řady LD se mohou pochlubit více než 1500 barevnými variantami, což znamená, že vždy najdete design, který se hodí k architektuře budovy. Konstrukce LDx-5-ACB je vybavena integrovanou napájecí jednotkou 230 V.

LDx-5-ACB LDx-5-ACB

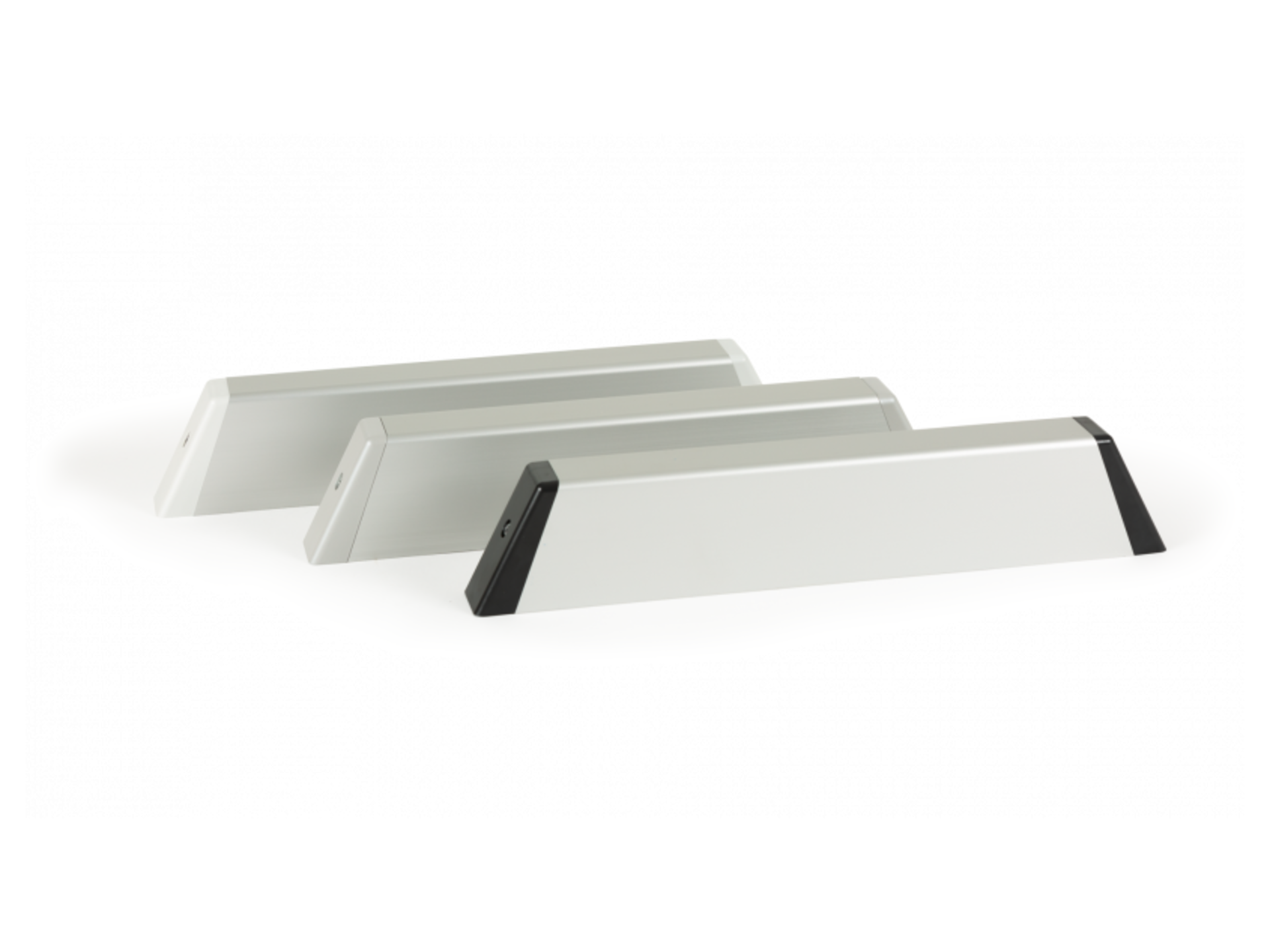

LDx-5-ACB - Různá barevná provedení LDx-5-ACB - Různá barevná provedení

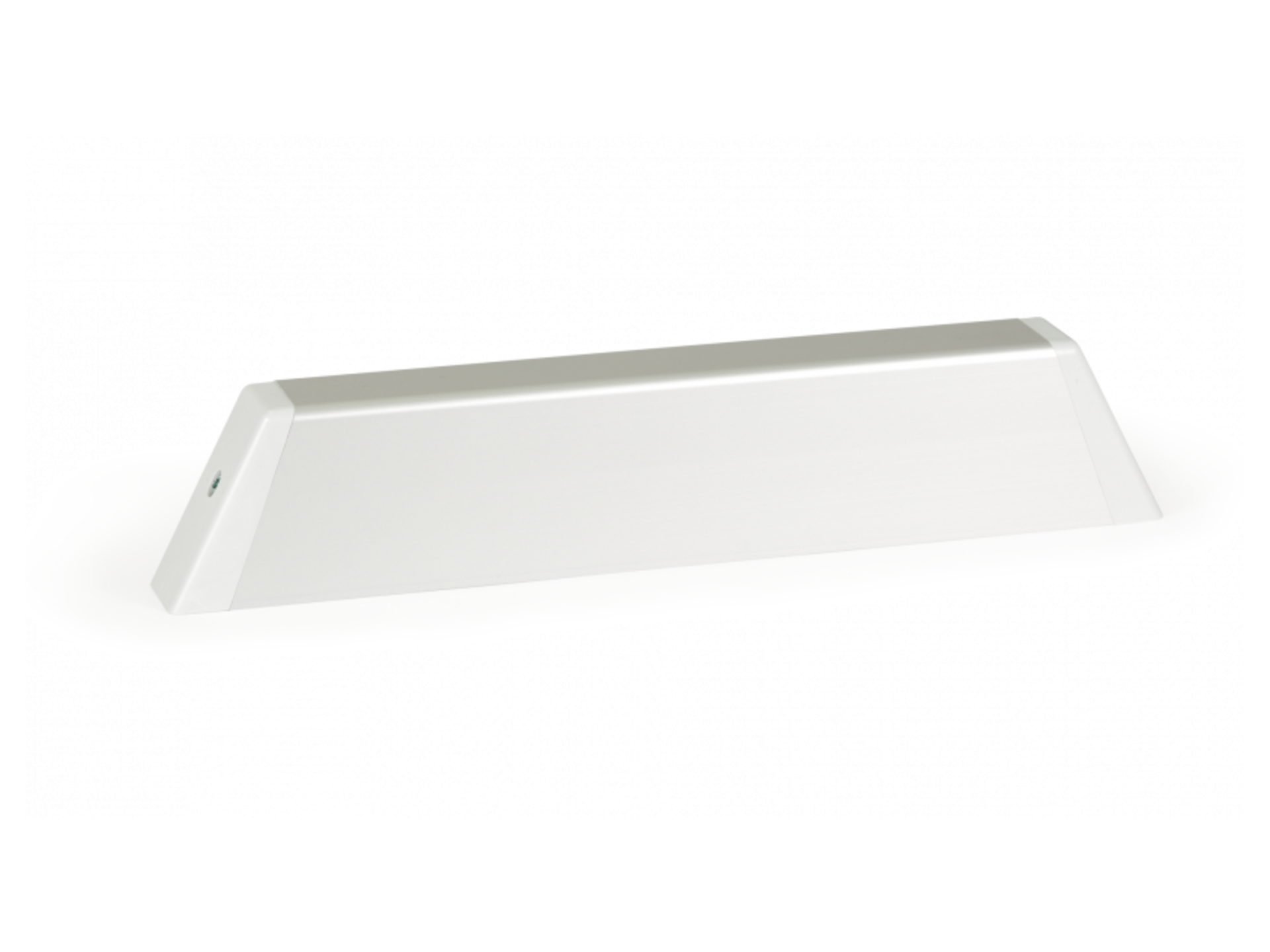

LDx-5-ACB - Bílé provedení LDx-5-ACB - Bílé provedení

Vlastnosti

  • Maximální tlaková síla a tahová síla 1400 N a 1800 N
  • Udržovací síla 5000 N pro velmi velká žaluziová okna.
  • Přímé ovládání přes 230 V AC
  • Centrálně podporovaná poloha ovladače
  • Vyvinuto na základě normy DIN EN 12101-2
  • Lze použít pro otvory pro odvod kouře a pro denní větrání
  • S motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem
  • S hladinou akustického tlaku LpA ≤ 45 dB(A) patří pohon k nejtišším ve své třídě
  • Komponenty pohonu chráněné proti korozi
  • Programovatelné funkce pohonu a různé parametry pohonu
  • Přídavný pasivní a aktivní systém ochrany proti zachycení hlavních zavíracích hran s funkcí zpětného chodu
  • Integrované sběrnicové rozhraní ACB (Advanced Communication Bus) s protokolem Modbus RTU
  • Pohon je integrován přímo prostřednictvím otevřené sběrnicové komunikace přes ACB (Advanced Communication Bus), např. do systému řízení budov.
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy žaluziových oken vč. EuroLam, Fieger, HAHN, NACO, Schneider + Nölke.

Technické informace

LDx-1400-5-ACB LDx-1800-5-ACB
Napájení 230 V AC / +20 % … -15 % 230 V AC / +20 % … -15 %
Vstupní frekvence 50 HZ 50 Hz
Výkon 42 W / 65 VA 52 W / 75 VA
Tlaková síla 1 400 N 1 800 N
Tahová síla 1 400 N 1 800 N
Jmenovitá blokovací síla 5 000 N 5 000 N
Životnost 20 000 dvojitých cyklů 20 000 dvojitých cyklů
Posuv 36 - 90 mm 36 - 90 mm
Rychlost otevírání 2 mm/s 2 mm/s
Rychlost uzavírání 2 mm/s 2 mm/s
Typ ochrany IP 40 IP 40
Hladina emisního akustického tlaku LpA ≤ 45 dB(A) LpA ≤ 45 dB(A)
Teplotní rozsah -5 °C ... +75 °C * -5 °C ... +75 °C *
Požární odolnost B300 (30 min / 300 °C) B300 (30 min / 300 °C)
Materiál hliník hliník
Povrchová úprava eloxování eloxování
Barva libovolná dle vzorníku RAL libovolná dle vzorníku RAL
Připojení silikonový kabel silikonový kabel
Š x V x H 365 x 67 x 38 mm 365 x 67 x 38 mm
Váha 1.50 kg 1.50 kg
* V souladu s VdS 2580

Volitelná rozšíření

  • Programování funkcí
    Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
  • ACB (Advanced Communication Bus)
    Umožňuje přímou sběrnicovou komunikaci mezi řídicí jednotkou a pohonem, například pro řízení s dokonalým polohováním nebo zpětnou vazbou pohonu. Komunikace probíhá prostřednictvím protokolu Modbus s otevřeným zdrojovým kódem a umožňuje kombinovat pohon s řídicím panelem podporujícím ACB nebo jej přímo připojit k řídicím jednotkám vyšší úrovně, jako je například systém řízení budov.
  • BSY+ (synchronizace pohonů)
    BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
  • SKS (ochrana zavírací hrany)
    Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).

Certifikáty a osvědčení

  • EN 12101-2
