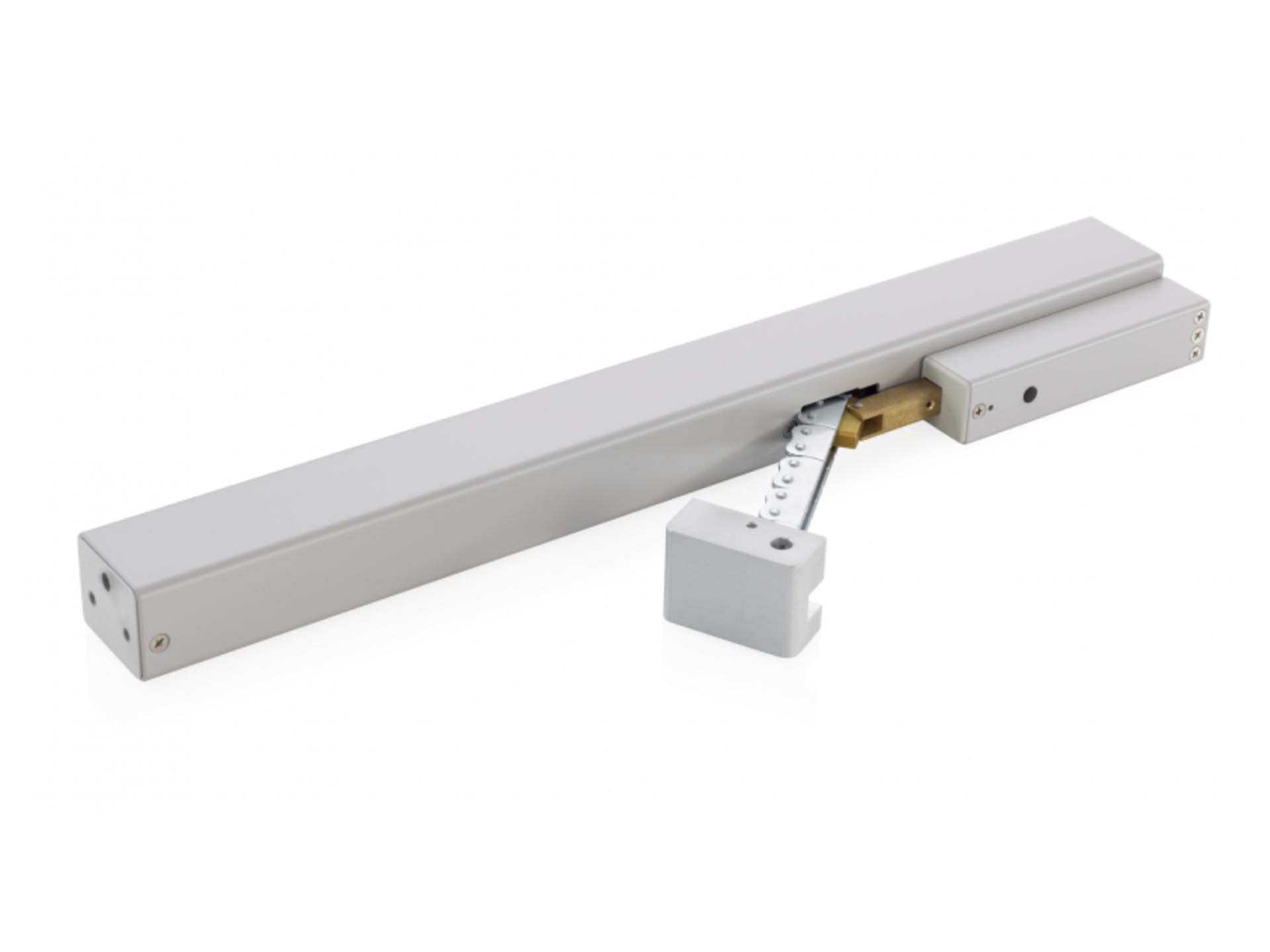

SHD 54

PÁKOVÝ POHON 24 V

Kategorie:

Tato okenní jednotka zvládne vše: SHD 54 otevírá křídla o rozměrech až 1,2 m x 1 m až do úhlu 65° za méně než 30 sekund.

Vlastnosti

Pro otevírání a zavírání bočních větracích otvorů
Pro velikosti křídel do 1,2 x 1 m
S elektronikou motoru řízenou mikroprocesorem
Otevření oken do 65° za méně než 30 s.
Blokovací mechanismus okna ve spojení s pohonem okenního zámku (volitelně).
Konfigurovatelný směr zamykání na pohonu
Programovatelné funkce pohonu a různé parametry pohonu
Sada konzolí součástí dodávky
K dispozici v libovolném odstínu dle vzorníku RAL
Lze použít prakticky pro všechny typy okenních otvorů
Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

	SHD 54
Napájení	24 V DC / ±15 %
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)
Jmenovitý vstupní proud	1 A
Tlaková síla	500 N
Tahová síla	500 N
Životnost	20 000 dvojitých cyklů
Zdvih	450 mm
Rychlost otevírání (denní větrání)	11.8 mm/s
Rychlost otevírání (požární odvětrání)	15.2 mm/s
Rychlost uzavírání	11.8 mm/s
Typ ochrany	IP 50
Hladina emisního akustického tlaku	LpA ≤ 70 dB(A)
Teplotní rozsah	-15 °C (-5°C *) ... +75 °C
Požární odolnost	B300 (30 min / 300 °C)
Materiál	hliník
Povrchová úprava	práškový lak
Barva	bílý hliník (~ RAL 9006)
Připojení	2.5 m silikonový kabel

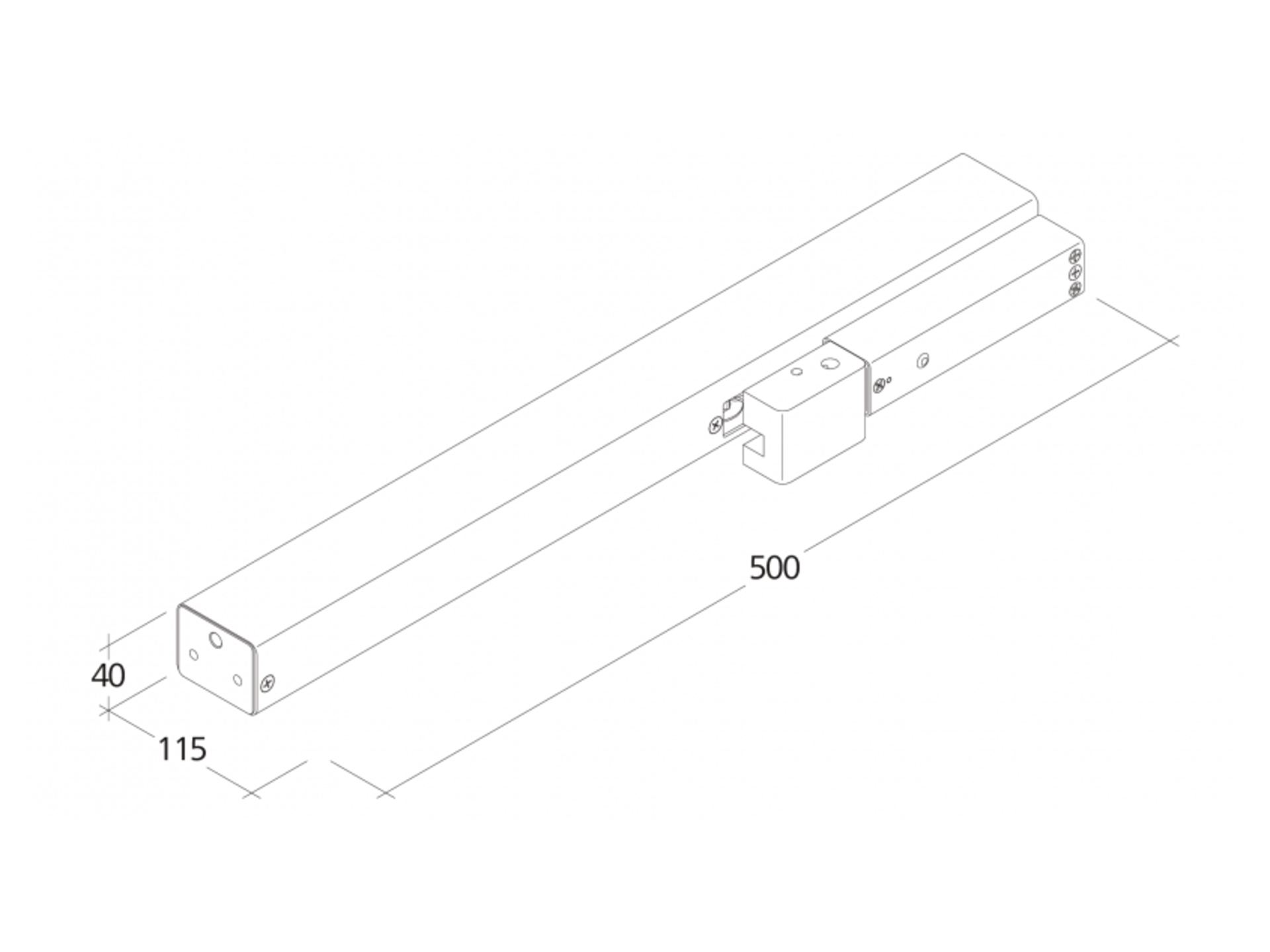

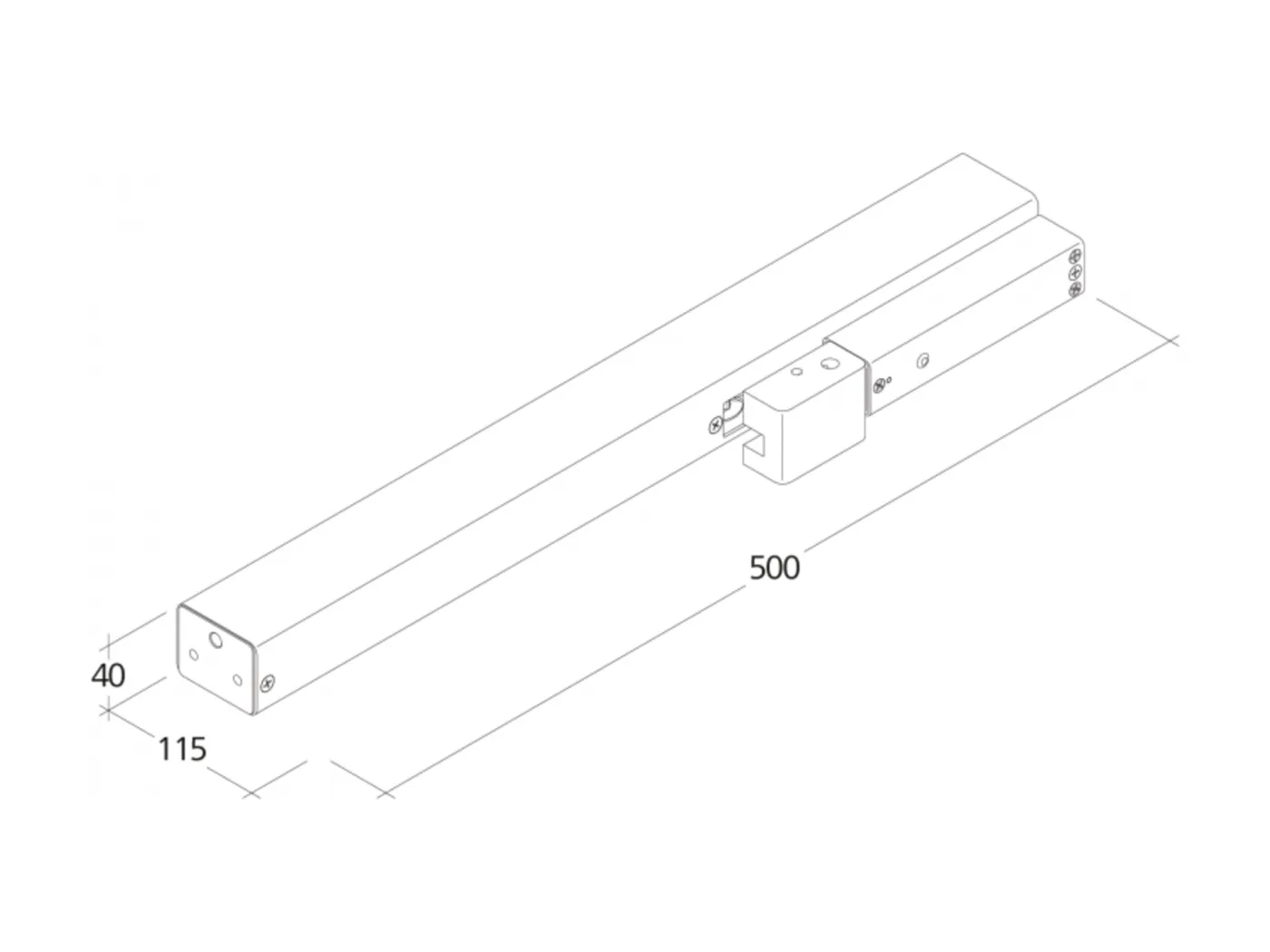

Š x V x H	500 x 40 x 115 mm
Váha	2.10 kg

* V souladu s VdS 2580

Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
Signál BRV
Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
Zvukový signál (odpovídající třídě ochrany)
AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
