SHD 54-BSY+ Set

SHD 54-BSY+ Set

SET PÁKOVÝCH POHONŮ 24 V VČ. SYNCHRONIZACE

Kategorie:

Požární odvětrání

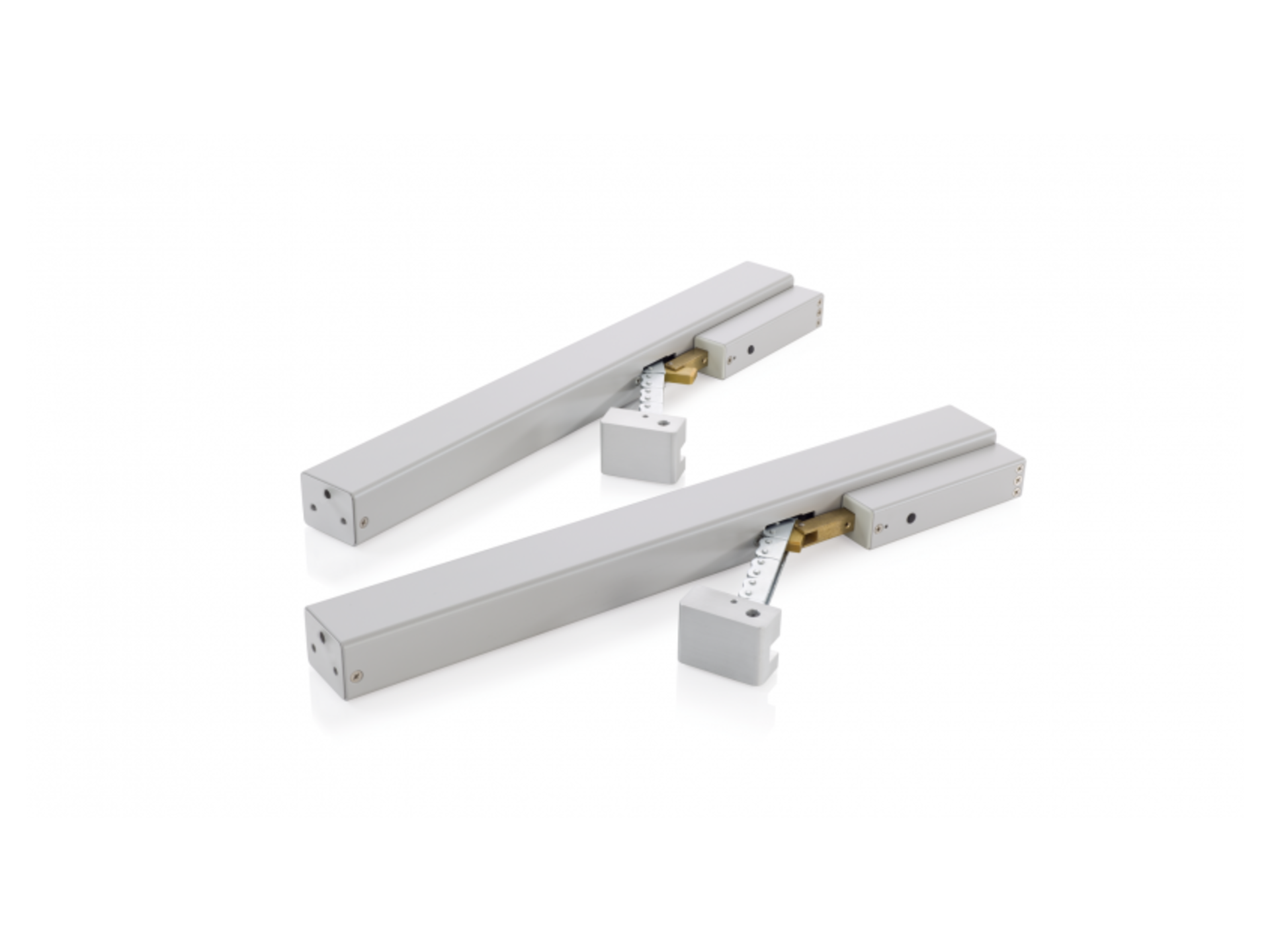

Sdružené napájení: Naše sada pohonů SHD 54-BSY+ pro boční ventilaci se skládá ze dvou pohonů, které se instalují nad nebo pod okenní křídla. Oproti SHD 54 dokáže otevírat okna o rozměrech až 1,2 m x 2 m.

Vlastnosti

Pro otevírání a zavírání širokých bočních větracích otvorů
Pro velikosti křídel do 1,2 x 2 m
Synchronizovaná sada s dvojitým řetězovým pohonem
S elektronikou motoru řízenou mikroprocesorem
Otevření oken do úhlu 65° za méně než 30 s.
Blokovací mechanismus okna ve spojení s pohonem pro zamykání oken (volitelně).
Konfigurovatelný směr zamykání na pohonu
Programovatelné funkce pohonu a různé parametry pohonu
Sada konzolí součástí dodávky
K dispozici v libovolném odstínu dle vzorníku RAL
Lze použít prakticky pro všechny typy okenních otvorů
Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

Soubory ke stažení

SHD 54-BSY+ Set - CAD Výkresy (zip, ~115 KB)

SHD 54-BSY+ Set - Technický list (DE, EN, FR, ES) (pdf, ~3 MB)

SHD 54-BSY+ Set - Katalogový list (2021, EN) (pdf, ~901 KB)

BIM objekty

Technické informace

	SHD 54-BSY+ Set (údaje pro 1 ks)
Napájení	24 V DC / ±15 %
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)
Jmenovitý vstupní proud	1 A
Tlaková síla	500 N
Tahová síla	500 N
Životnost	20 000 dvojitých cyklů
Zdvih	450 mm
Rychlost otevírání (denní větrání)	11.8 mm/s
Rychlost otevírání (požární odvětrání)	15.2 mm/s
Rychlost uzavírání	11.8 mm/s
Typ ochrany	IP 50
Hladina emisního akustického tlaku	LpA ≤ 70 dB(A)
Teplotní rozsah	-15 °C (-5°C *) ... +75 °C
Požární odolnost	B300 (30 min / 300 °C)
Materiál	hliník
Povrchová úprava	práškový lak
Barva	bílý hliník (~ RAL 9006)
Připojení	2.5 m silikonový kabel

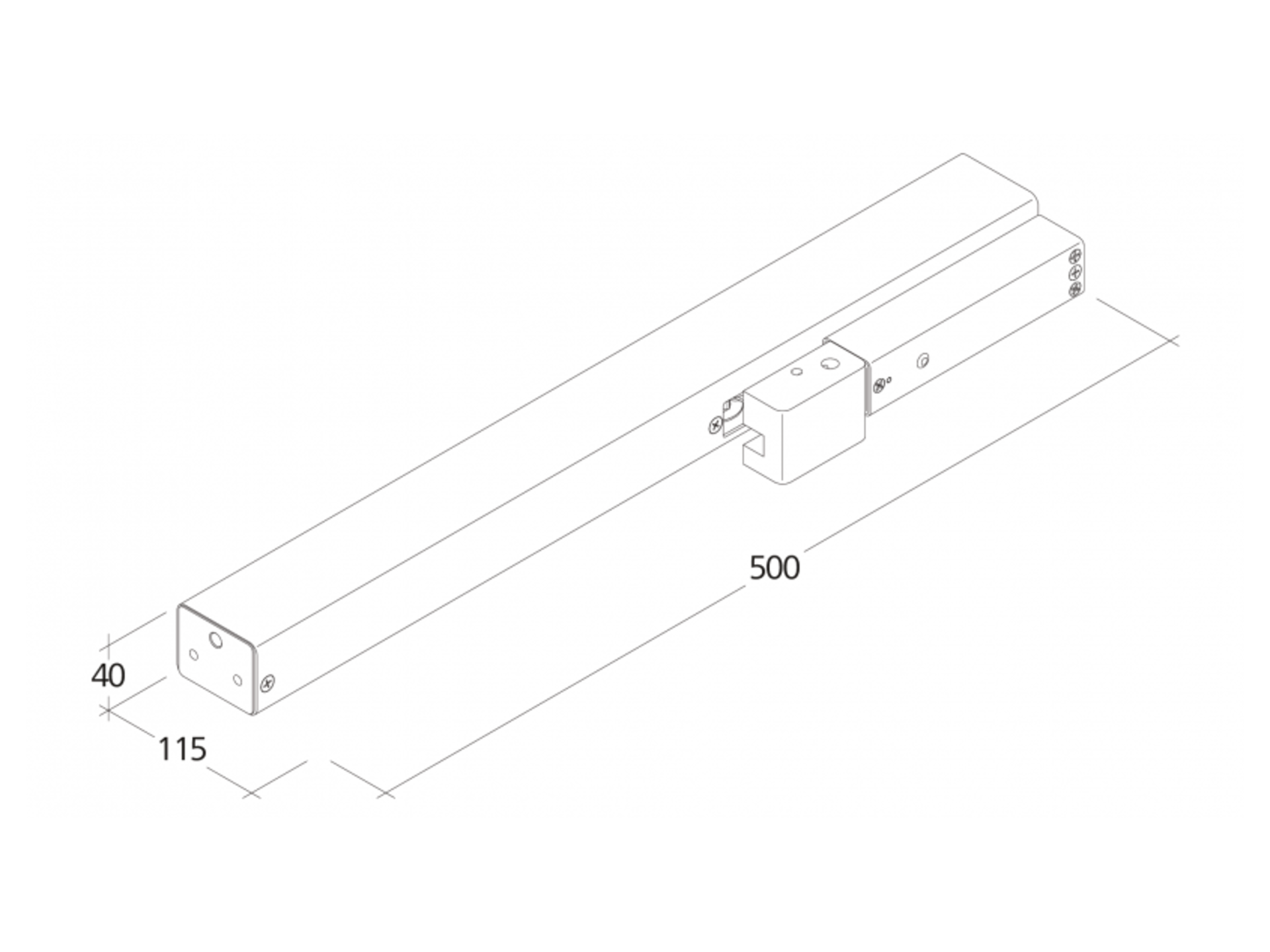

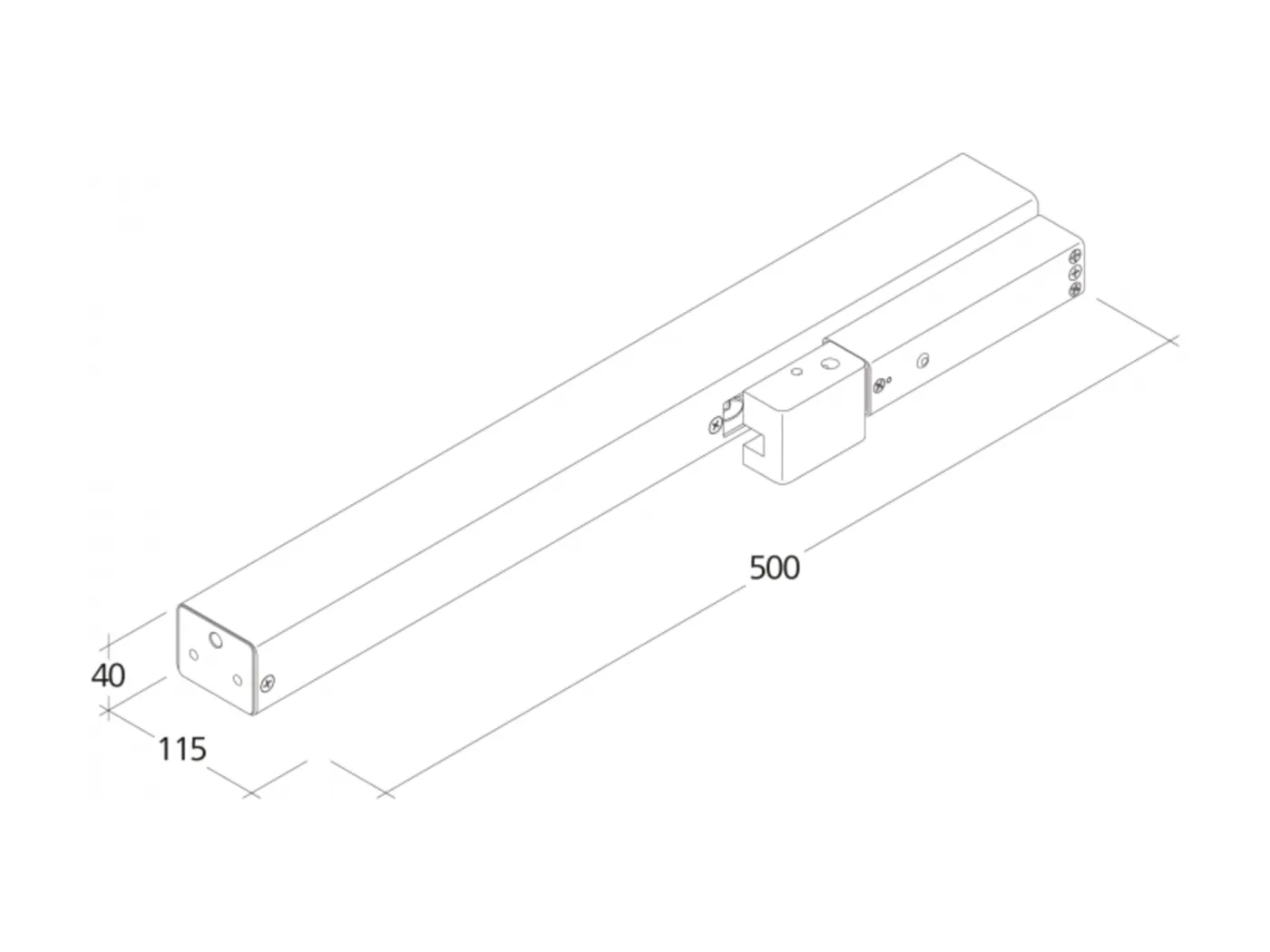

Š x V x H	500 x 40 x 115 mm
Váha	2.10 kg

* V souladu s VdS 2580

Volitelná rozšíření

Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
BSY+ (synchronizace pohonů)
BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
Signál BRV
Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.

Certifikáty a osvědčení

EN 12101-2
