VCD 204

DOSTUPNÝ POHON PRO DENNÍ VĚTRÁNÍ

Kategorie:

Přirozené větrání

Velký bratr pohonu VCD 203: VCD 204 s řetězovým pohonem zajišťuje každodenní přísun čerstvého vzduchu díky oknům, která se otevírají až na 350 mm. Estetické řešení pro spolehlivé otevírání a zavírání fasádních a střešních oken.

Vlastnosti

Pro fasádní okna, střešní okna a větrací klapky v zimních zahradách.
S elektronikou motoru řízenou mikroprocesorem
Speciální stabilizace řetězu a vystředěný výstup řetězu
Bezpečnostní funkce "TMS+" pro provoz 2 pohonů na jednom křídle
Možnost programování zdvihu řetězu pomocí magnetu
Přeprogramovaný zdvih otevírání se přenáší na tandemový pohon
Jednoduché připojení pomocí konektoru
Programovatelné funkce pohonu a různé parametry pohonu
Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).

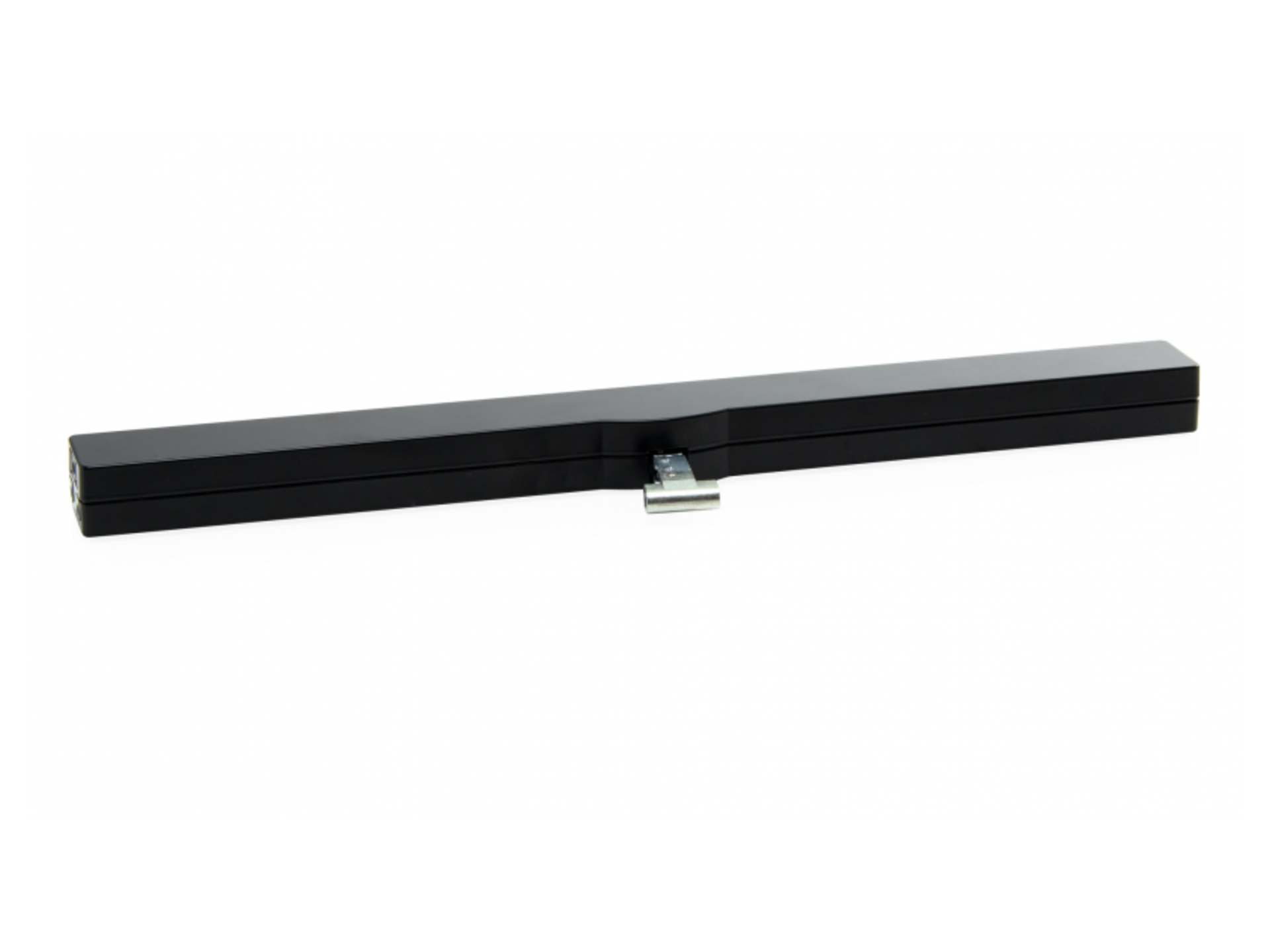

K dispozici v libovolném odstínu dle vzorníku RAL
Lze použít prakticky pro všechny typy okenních otvorů
Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

Soubory ke stažení

VCD 204 - Katalogový list (2021, EN) (pdf, ~7 MB)

VCD 204 - Technický list (DE, EN, FR, ES) (pdf, ~3 MB)

VCD 204 - Přehled dostupných konzol (EN) (pdf, ~4 MB)

VCD 204 - CAD Výkresy (zip, ~2 MB)

BIM objekty

Technické informace

	VCD 204	VCD 204-TMS+ Set
Napájení	24 V DC / ±20 % / 0,35 A	24 V DC / ±20 % / 0,35 A
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)	30 % (ON: 3 min. / OFF: 7 min.)
Tlaková síla	200 N	200 N
Tahová síla	200 N	200 N
Jmenovitá blokovací síla **	2000 N	2000 N
Životnost	20000 dvojitých zdvihů *	20000 dvojitých zdvihů *
Zdvih	250 - 350 mm	250 - 350 mm
Rychlost otevírání	6 mm/s	6 mm/s
Rychlost zavírání	6 mm/s	6 mm/s
Typ ochrany	IP 30	IP 30
Hladina emisního akustického tlaku	LpA ≤ 46 dB(A)	LpA ≤ 46 dB(A)
Teplotní rozsah	0 °C ... +60 °C	0 °C ... +60 °C
Materiál	tlakově litý zinek	tlakově litý zinek
Povrchová úprava	práškový lak	práškový lak
Barva	Bílý hliník (~ RAL 9006)	Bílý hliník (~ RAL 9006)
Připojení	2.5 m PVC kabel	2.5 m PVC kabel
Š x V x H	480 x 30 x 47 mm	480 x 30 x 47 mm
Váha	1.50 kg	1.50 kg

* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.

Volitelná rozšíření

Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
Signál SGI (hlášení polohy)
V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
SKS (ochrana zavírací hrany)
Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
