VCD 204-K

DOSTUPNÝ POHON PRO DENNÍ VĚTRÁNÍ 230 V
Kategorie:

VCD 204-K je 230V model VCD 204 pro řízené přirozené větrání. Stylový řetězový pohon pro každodenní použití lze připojit přímo k tlačítku a lze jej používat bez ovládacího panelu.

VCD 204-K VCD 204-K

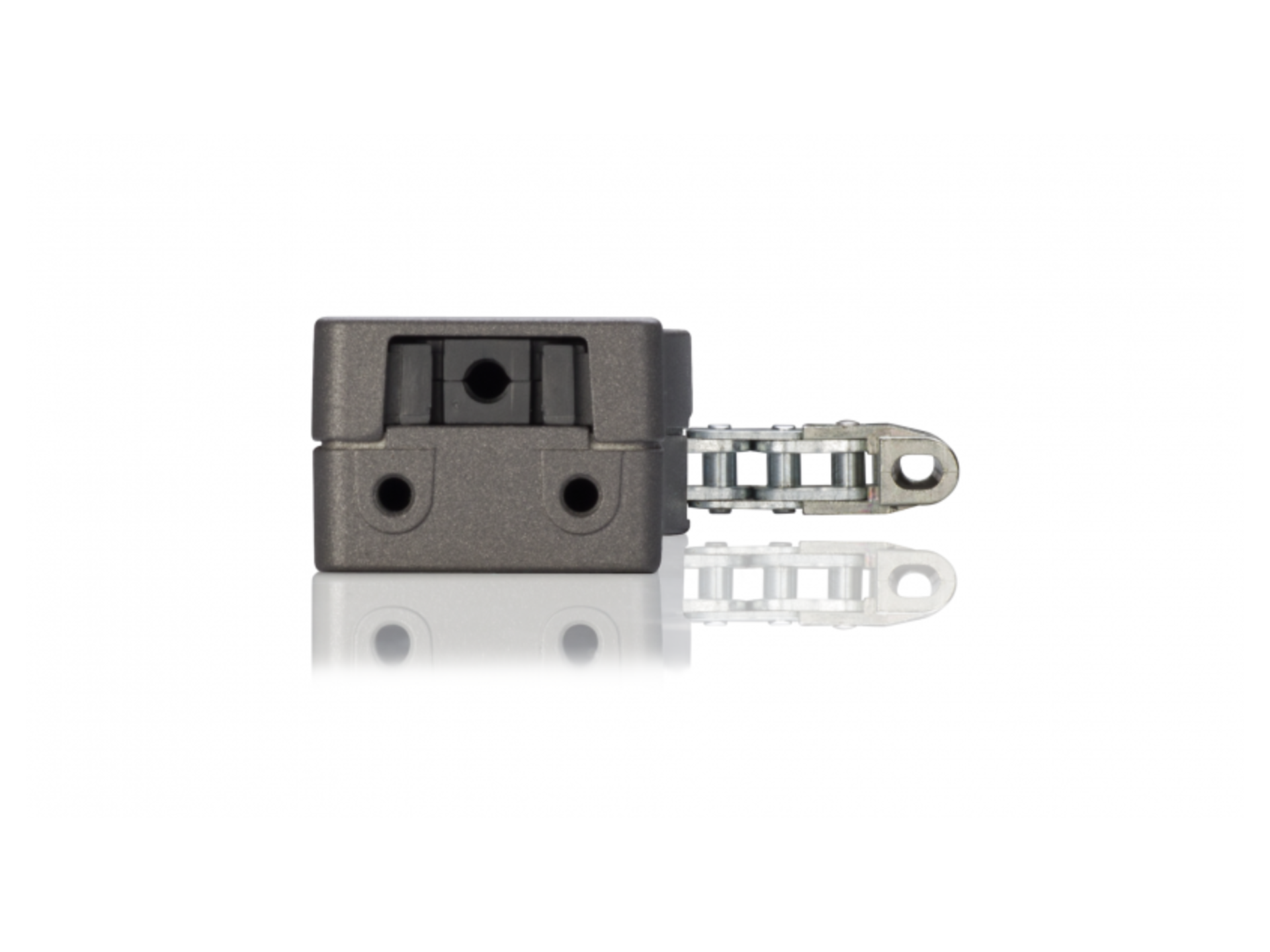

VCD 204-K - Boční pohled VCD 204-K - Boční pohled

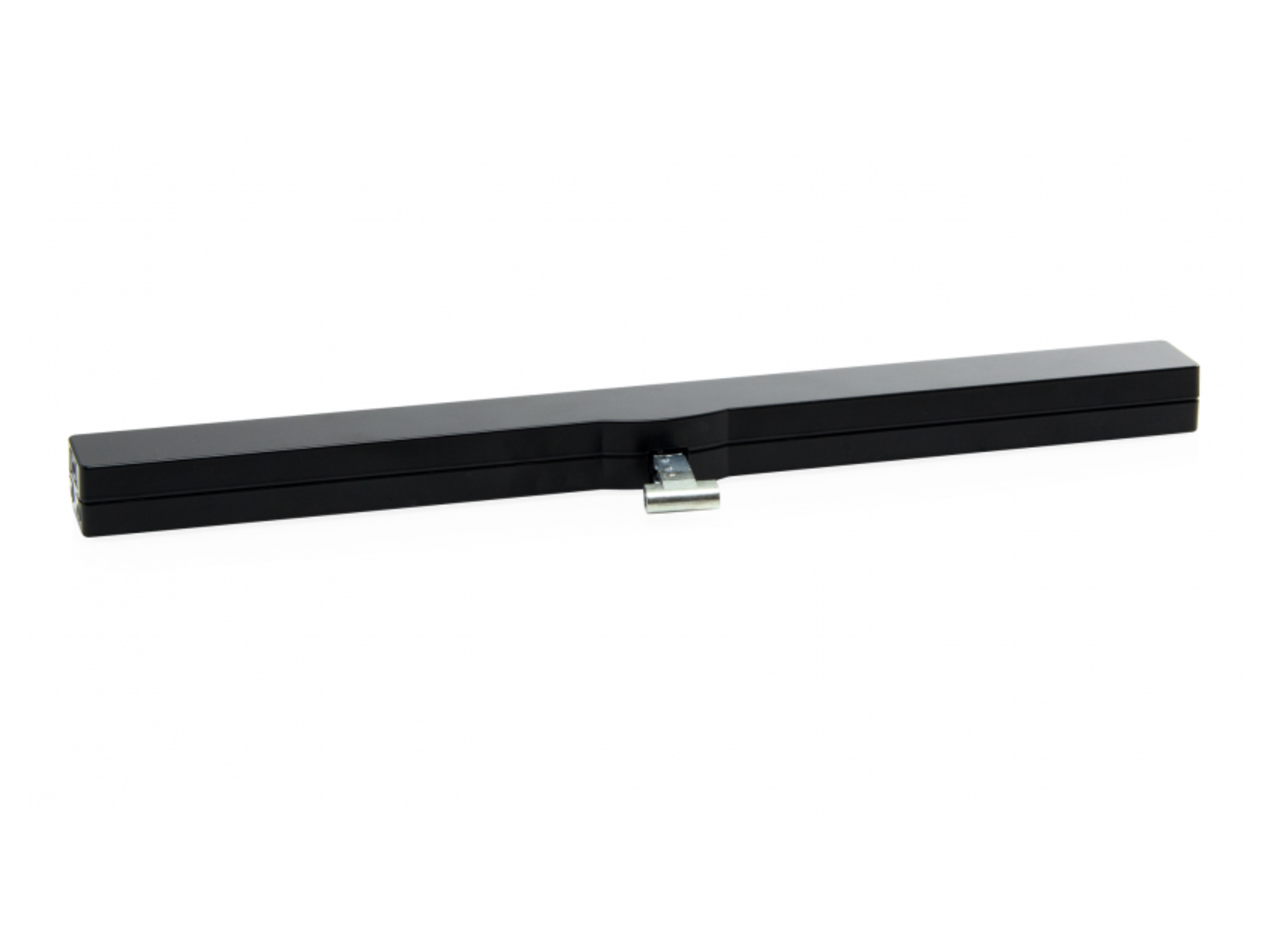

VCD 204-K - Barevné provedení VCD 204-K - Barevné provedení

Vlastnosti

  • Pro fasádní okna, střešní okna a větrací klapky v zimních zahradách.
  • S elektronikou motoru řízenou mikroprocesorem
  • Přímé ovládání přes 230 V AC
  • Speciální stabilizace řetězu a vystředěný výstup řetězu
  • Možnost programování zdvihu řetězu pomocí magnetu
  • Jednoduché připojení pomocí konektoru
  • Programovatelné funkce pohonu a různé parametry pohonu
  • Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
  • Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy okenních otvorů
  • Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
  • Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galerie

VCD 204-K - Rozměry VCD 204-K - Rozměry
VCD 204-K - Rozměry (PNG, ~523 KB)
VCD 204-K - Rozměry (detail) VCD 204-K - Rozměry (detail)
VCD 204-K - Rozměry (detail) (PNG, ~378 KB)
VCD 204-K - Diagram síly VCD 204-K - Diagram síly
VCD 204-K - Diagram síly (PNG, ~404 KB)

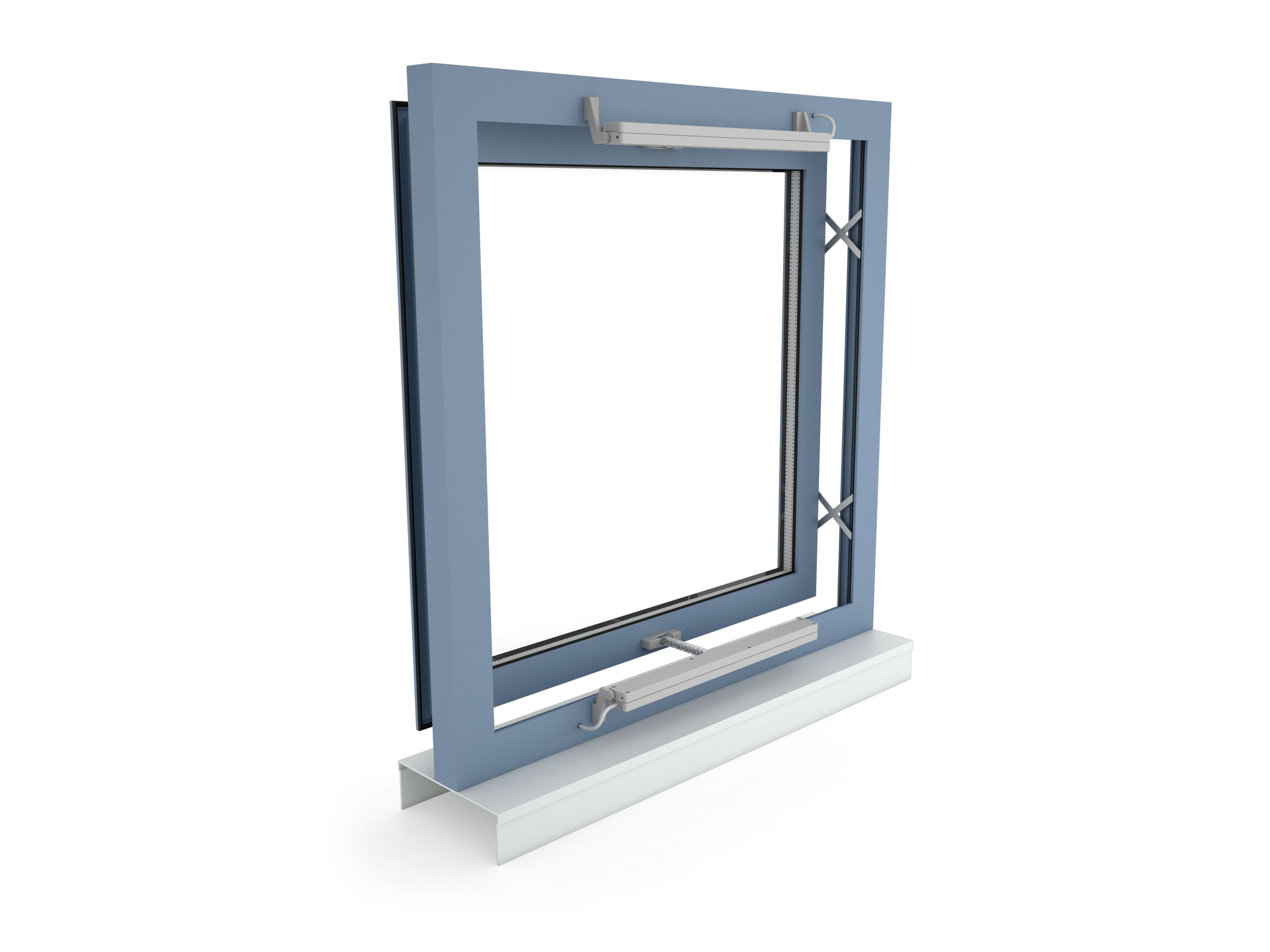

VCD 204-K - Povrchová montáž více pohonů na okno paralelně otvíravé ven VCD 204-K - Povrchová montáž více pohonů na okno paralelně otvíravé ven
VCD 204-K - Povrchová montáž více pohonů na okno paralelně otvíravé ven (JPG, ~362 KB)
VCD 204-K - Povrchová montáž na výklopné okno otvíravé ven VCD 204-K - Povrchová montáž na výklopné okno otvíravé ven
VCD 204-K - Povrchová montáž na výklopné okno otvíravé ven (JPG, ~361 KB)
VCD 204-K - Povrchová montáž na výklopné okno otvíravé dovnitř VCD 204-K - Povrchová montáž na výklopné okno otvíravé dovnitř
VCD 204-K - Povrchová montáž na výklopné okno otvíravé dovnitř (JPG, ~357 KB)
VCD 204-K - Povrchová montáž na sklopné okno otvíravé ven VCD 204-K - Povrchová montáž na sklopné okno otvíravé ven
VCD 204-K - Povrchová montáž na sklopné okno otvíravé ven (JPG, ~356 KB)
VCD 204-K - Povrchová montáž na sklopné okno otvíravé dovnitř VCD 204-K - Povrchová montáž na sklopné okno otvíravé dovnitř
VCD 204-K - Povrchová montáž na sklopné okno otvíravé dovnitř (JPG, ~377 KB)
VCD 204-K - Povrchová montáž na otočné okno otvíravé ven VCD 204-K - Povrchová montáž na otočné okno otvíravé ven
VCD 204-K - Povrchová montáž na otočné okno otvíravé ven (JPG, ~323 KB)
VCD 204-K - Povrchová montáž na otočné okno otvíravé dovnitř VCD 204-K - Povrchová montáž na otočné okno otvíravé dovnitř
VCD 204-K - Povrchová montáž na otočné okno otvíravé dovnitř (JPG, ~351 KB)

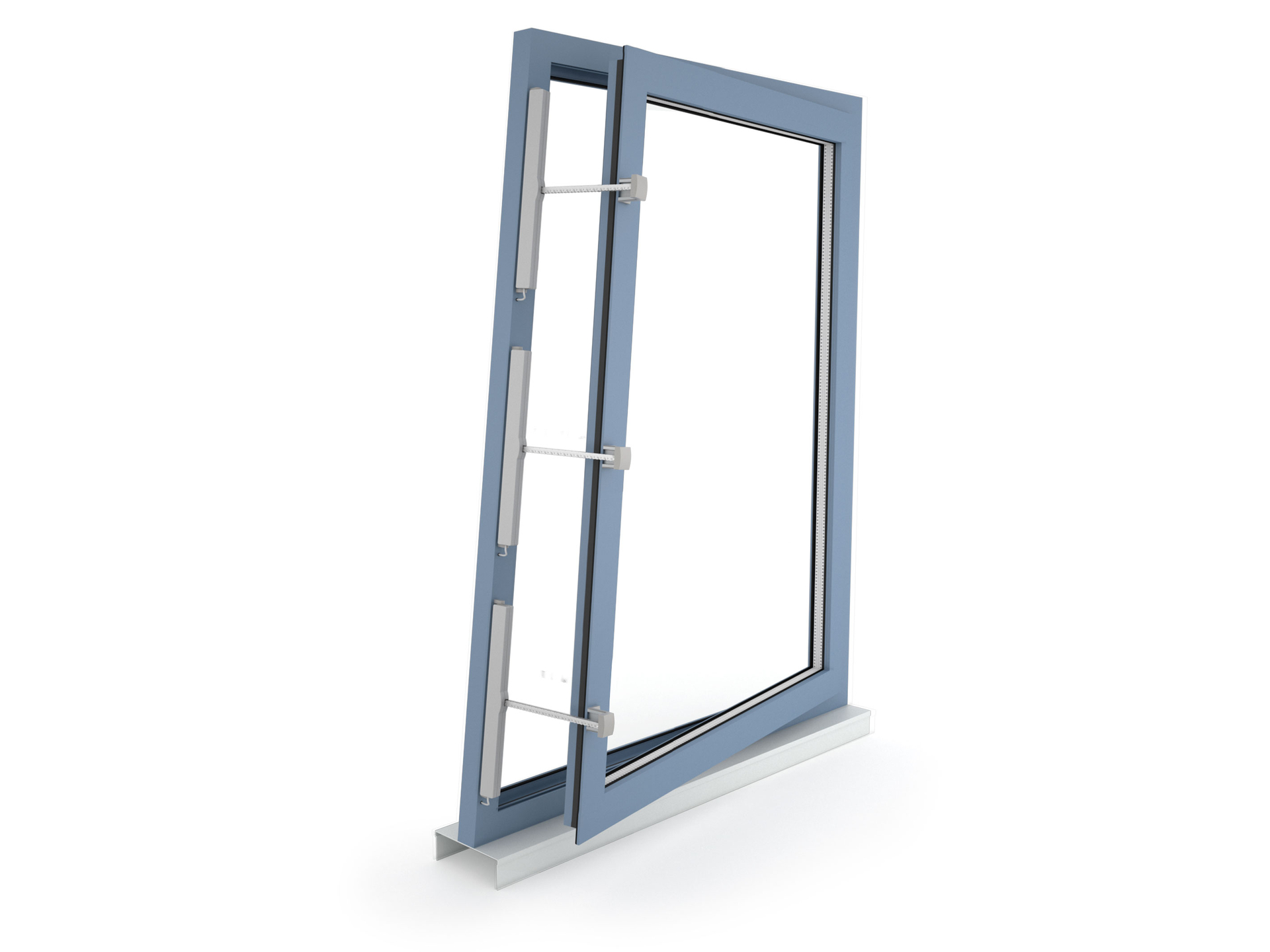

VCD 204-K - Povrchová montáž na atypické okno otvíravé dovnitř VCD 204-K - Povrchová montáž na atypické okno otvíravé dovnitř
VCD 204-K - Povrchová montáž na atypické okno otvíravé dovnitř (JPG, ~359 KB)

Soubory ke stažení

VCD 204-K - Katalogový list (2021, EN) (pdf, ~7 MB)
VCD 204-K - Technický list (DE, EN, FR, ES) (pdf, ~2 MB)
VCD 204-K - Přehled dostupných konzol (EN) (pdf, ~4 MB)
VCD 204-K - CAD Výkresy (zip, ~724 KB)
BIM objekty

Technické informace

VCD 204-K
Napájení 230 V AC / +10 % … -15 %
Vstupní frekvence 50 … 60 Hz
Výkon 10 W / 15 VA
Provozní cyklus 30 % (ON: 3 min. / OFF: 7 min.)
Tlaková síla 200 N
Tahová síla 200 N
Jmenovitá blokovací síla ** 2000 N
Životnost 20000 dvojitých zdvihů *
Zdvih 250 - 350 mm
Rychlost otevírání 6 mm/s
Rychlost zavírání 6 mm/s
Typ ochrany IP 30
Hladina emisního akustického tlaku LpA ≤ 46 dB(A)
Teplotní rozsah 0 °C ... +60 °C
Materiál tlakově litý zinek
Povrchová úprava práškový lak
Barva Bílý hliník (~ RAL 9006)
Připojení 2.5 m PVC kabel
Š x V x H 480 x 30 x 47 mm
Váha 1.60 kg
* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.

Volitelná rozšíření

  • Programování funkcí
    Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
  • Signál SGI (hlášení polohy)
    V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
  • SKS (ochrana zavírací hrany)
    Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
  • Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
    Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.

Certifikáty a osvědčení

  • Dekra
