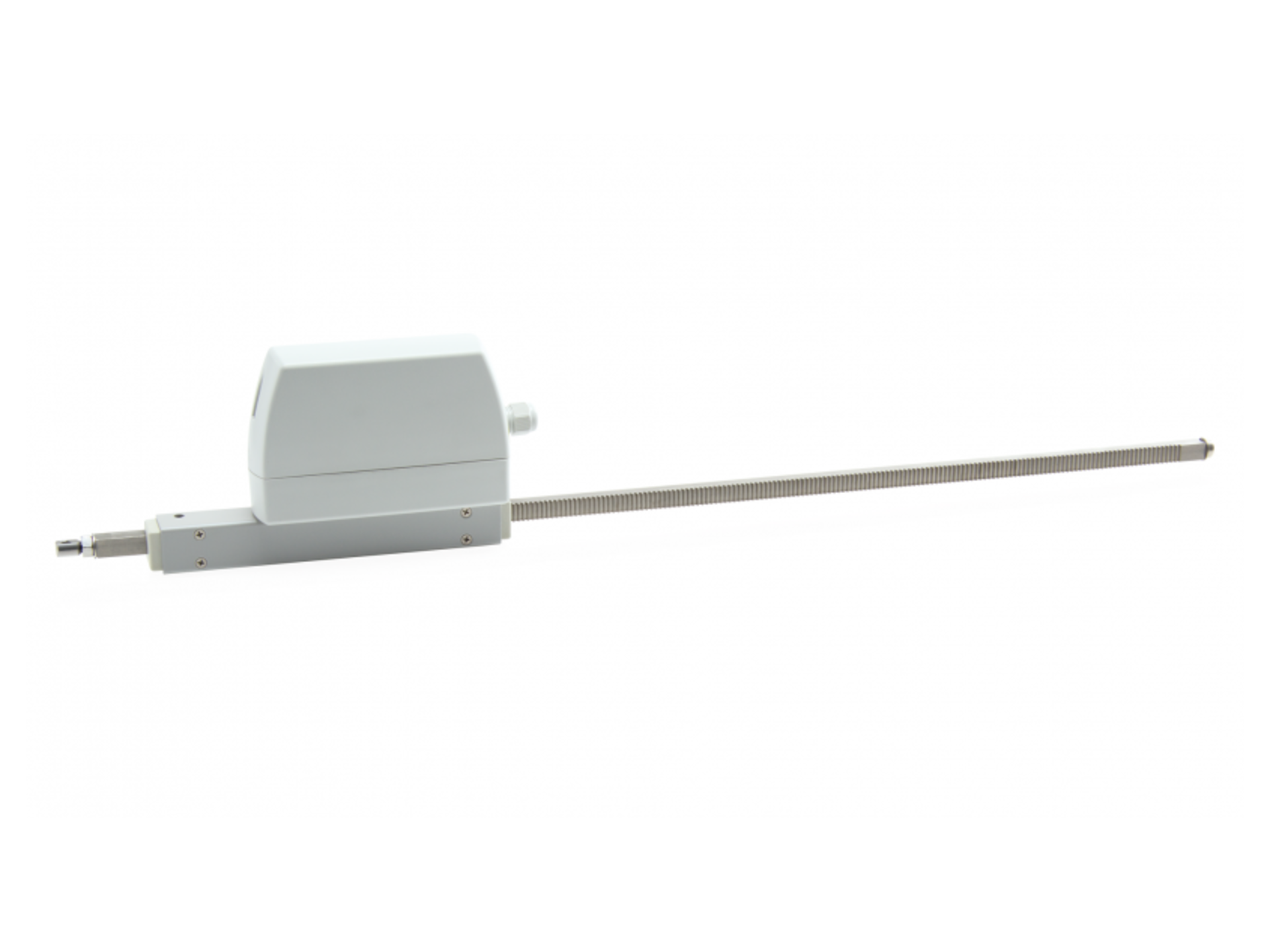

ZA-1000-1-PLP

OZUBNICOVÝ POHON

Kategorie:

Požární odvětrání

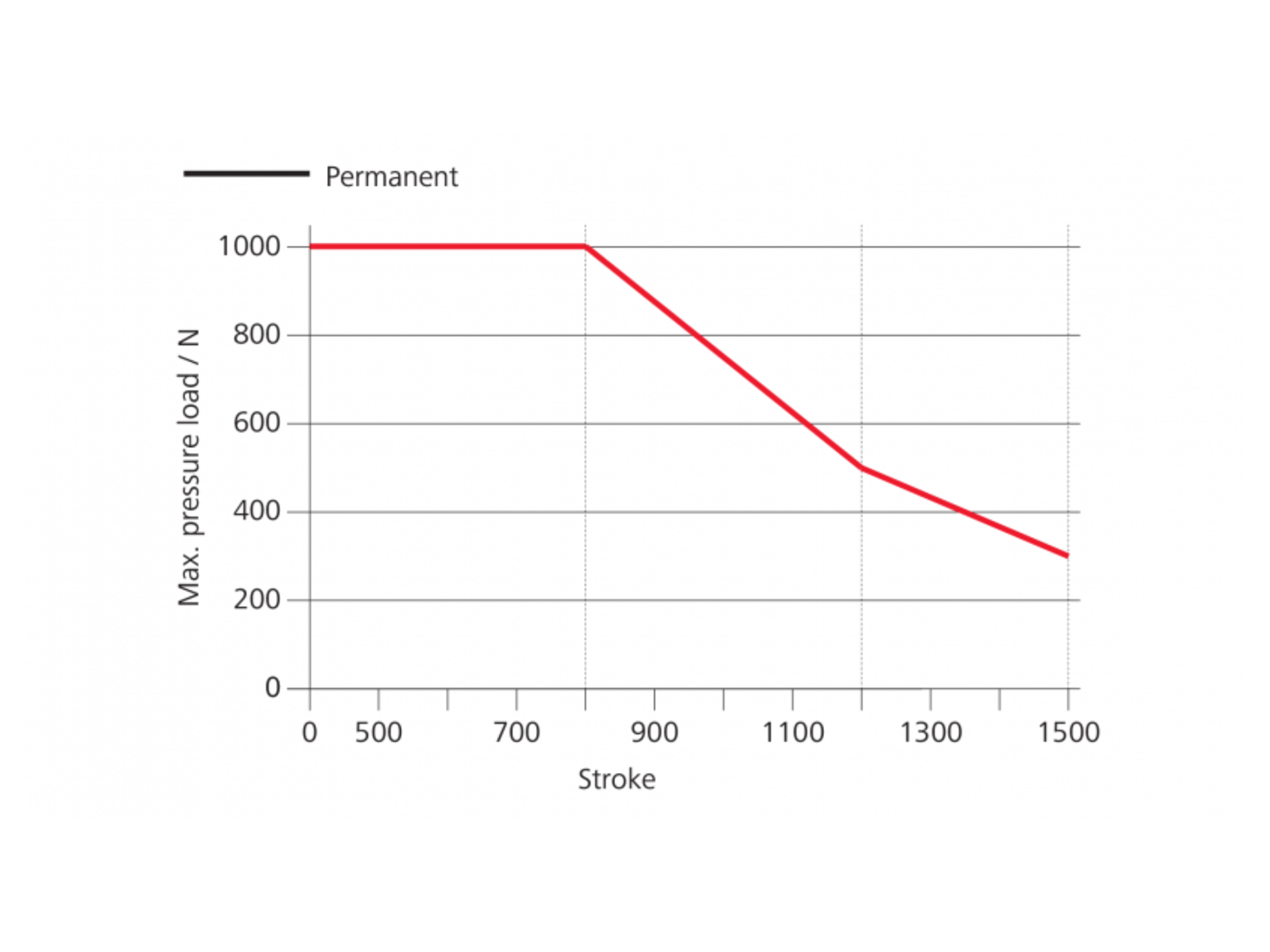

Osvědčená konstrukce s mimořádným výkonem: ZA-1000-1-PLP se vizuálně podobá ZA-0300-1-PLP, je však výrazně výkonnější s tlakovou silou 1000 N a tažnou silou až do zdvihu 800 mm.

Vlastnosti

Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
S elektronikou motoru řízenou mikroprocesorem
Nízká spotřeba proudu díky vysoké účinnosti
Možnost přívodu kabelů shora i zespodu
Možnost výměny pohonné jednotky zleva doprava
Programovatelné funkce pohonu a různé parametry pohonu
Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).

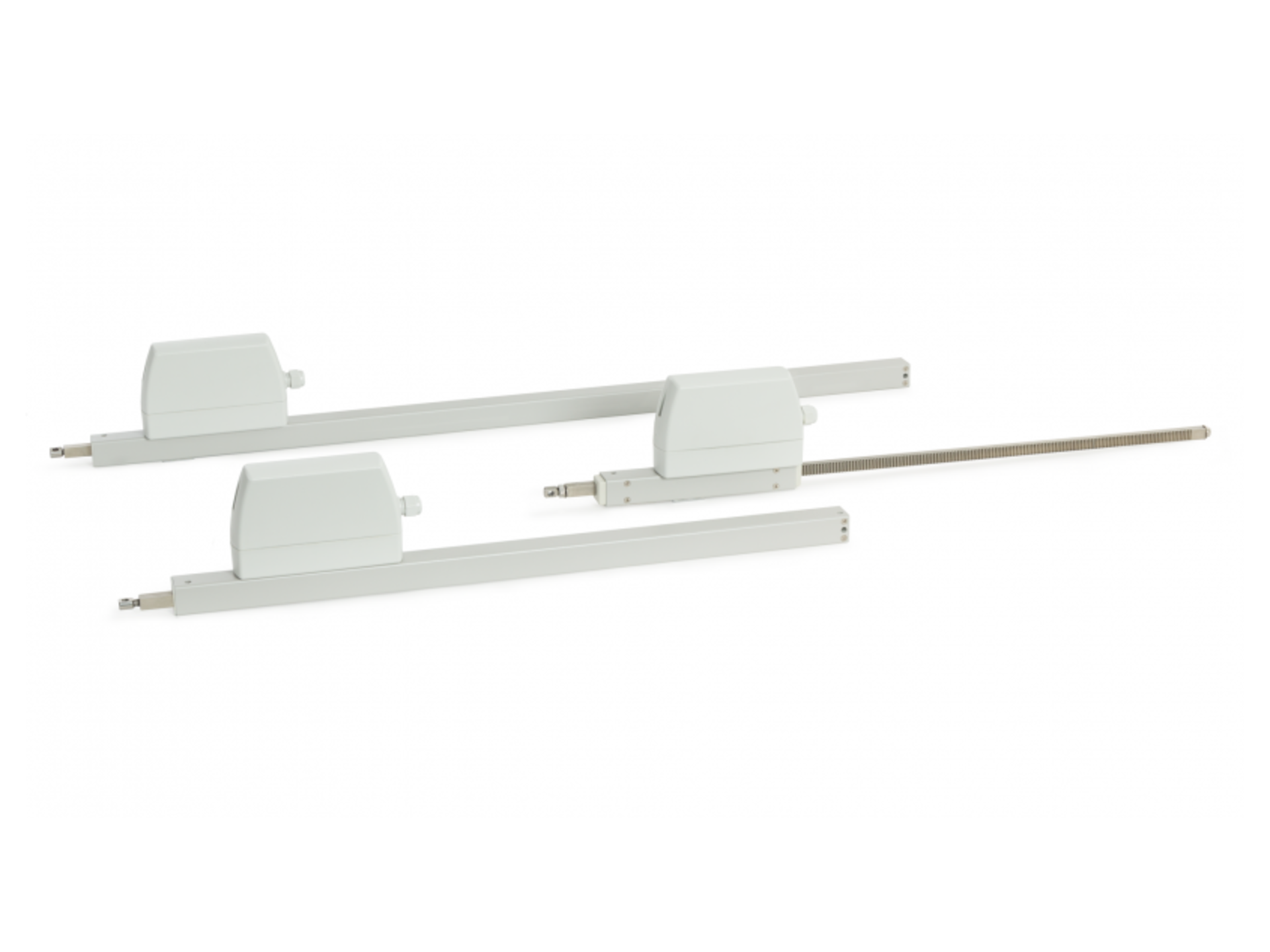

K dispozici v libovolném odstínu dle vzorníku RAL

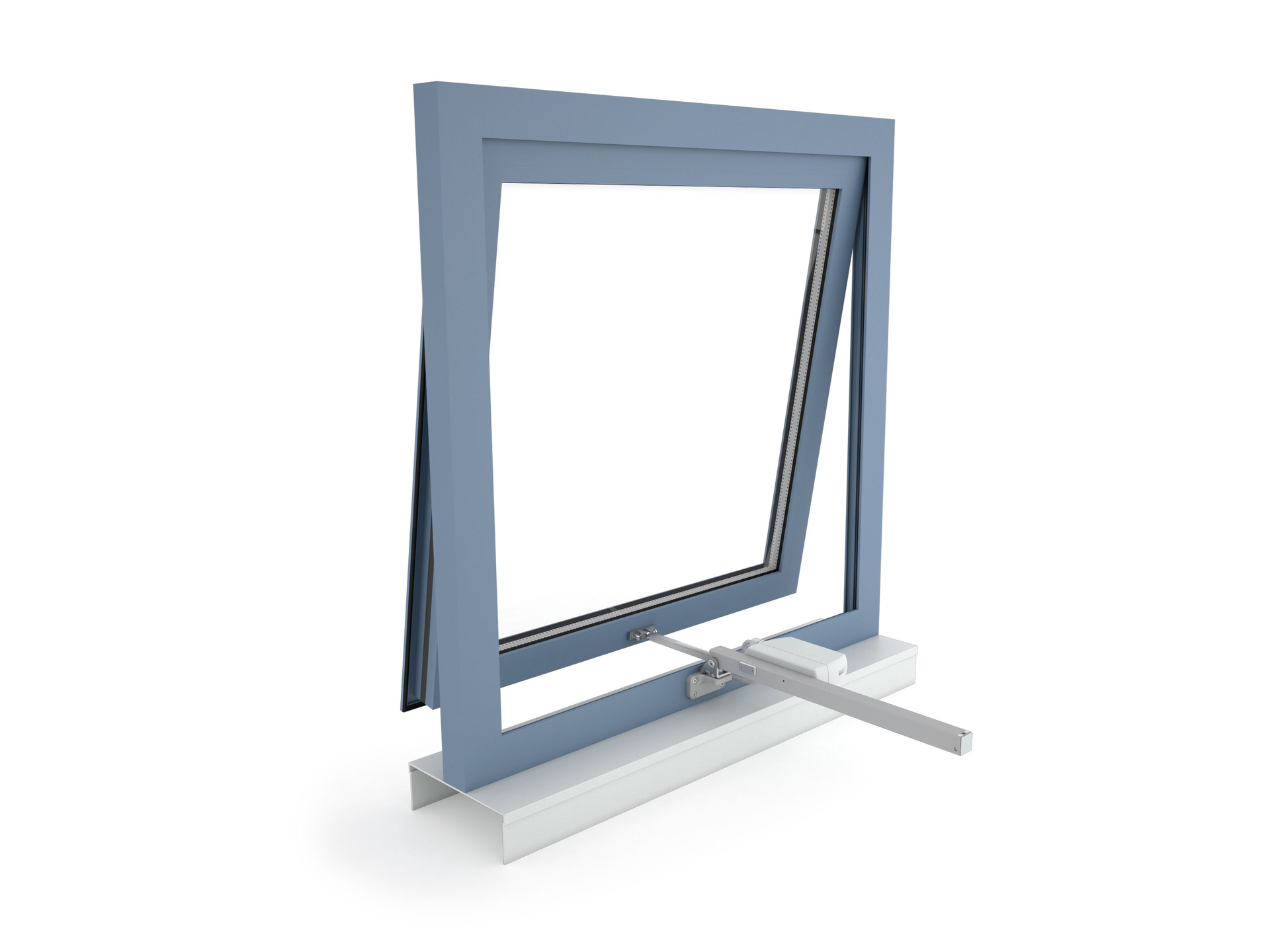

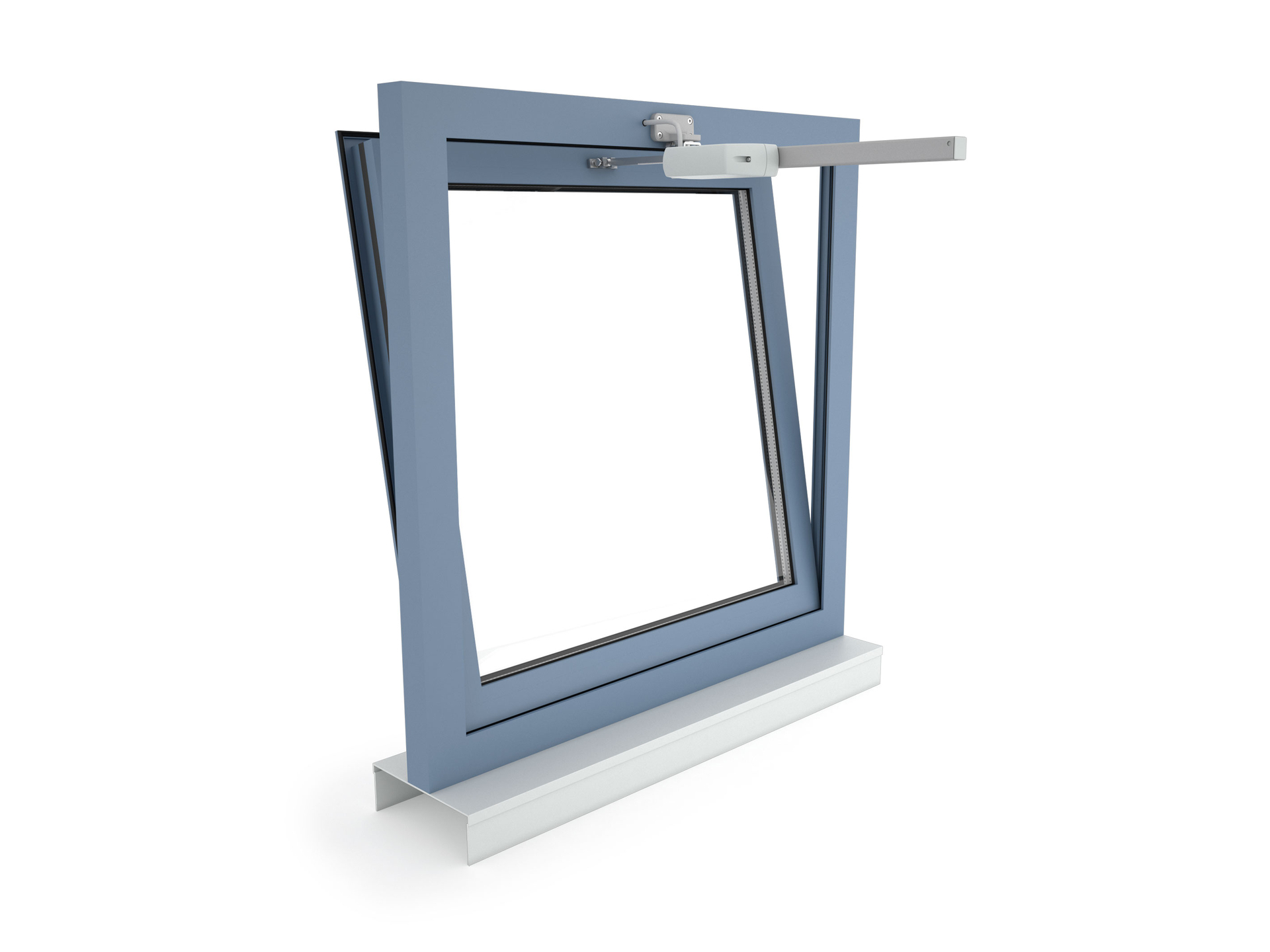

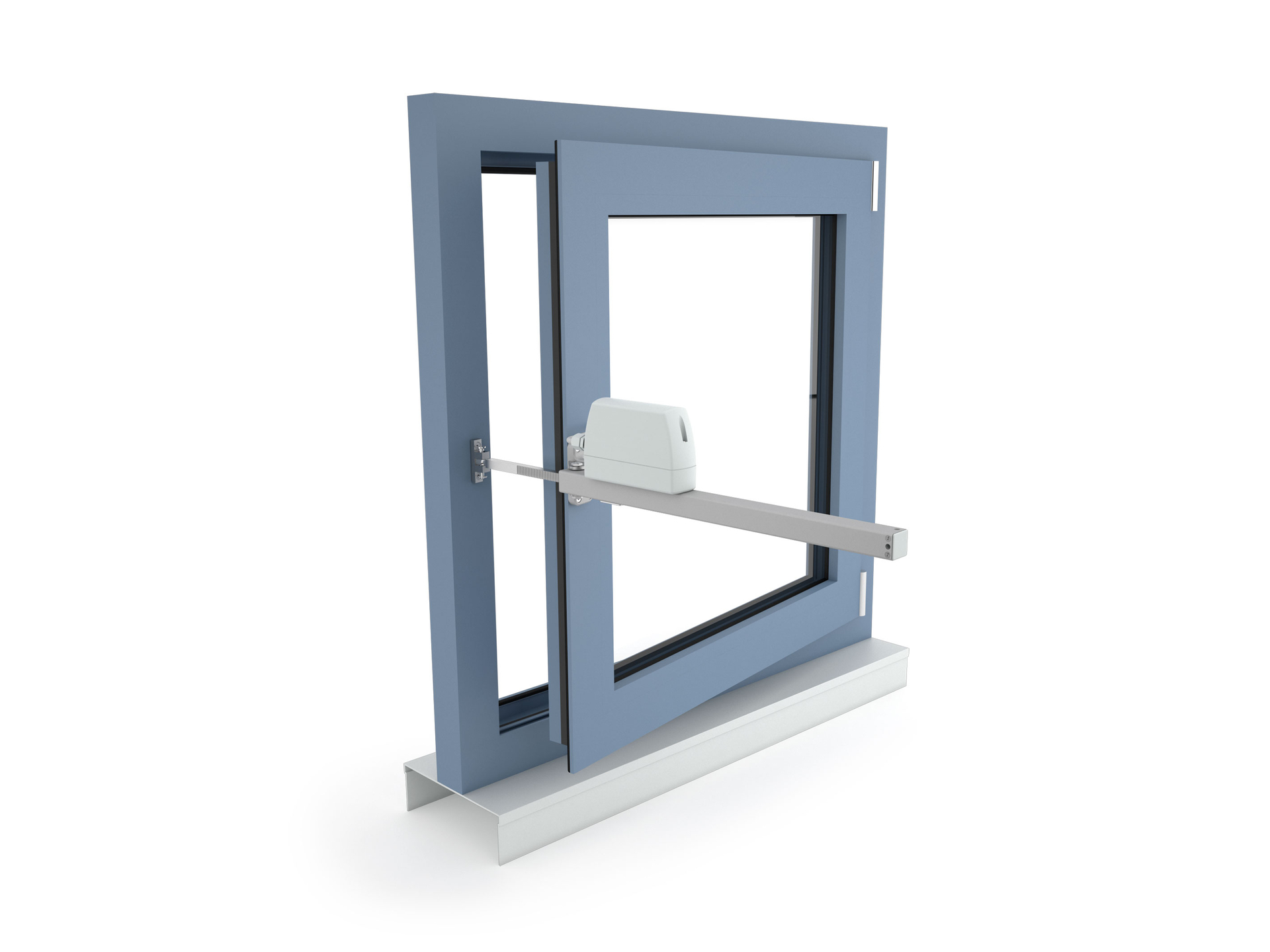

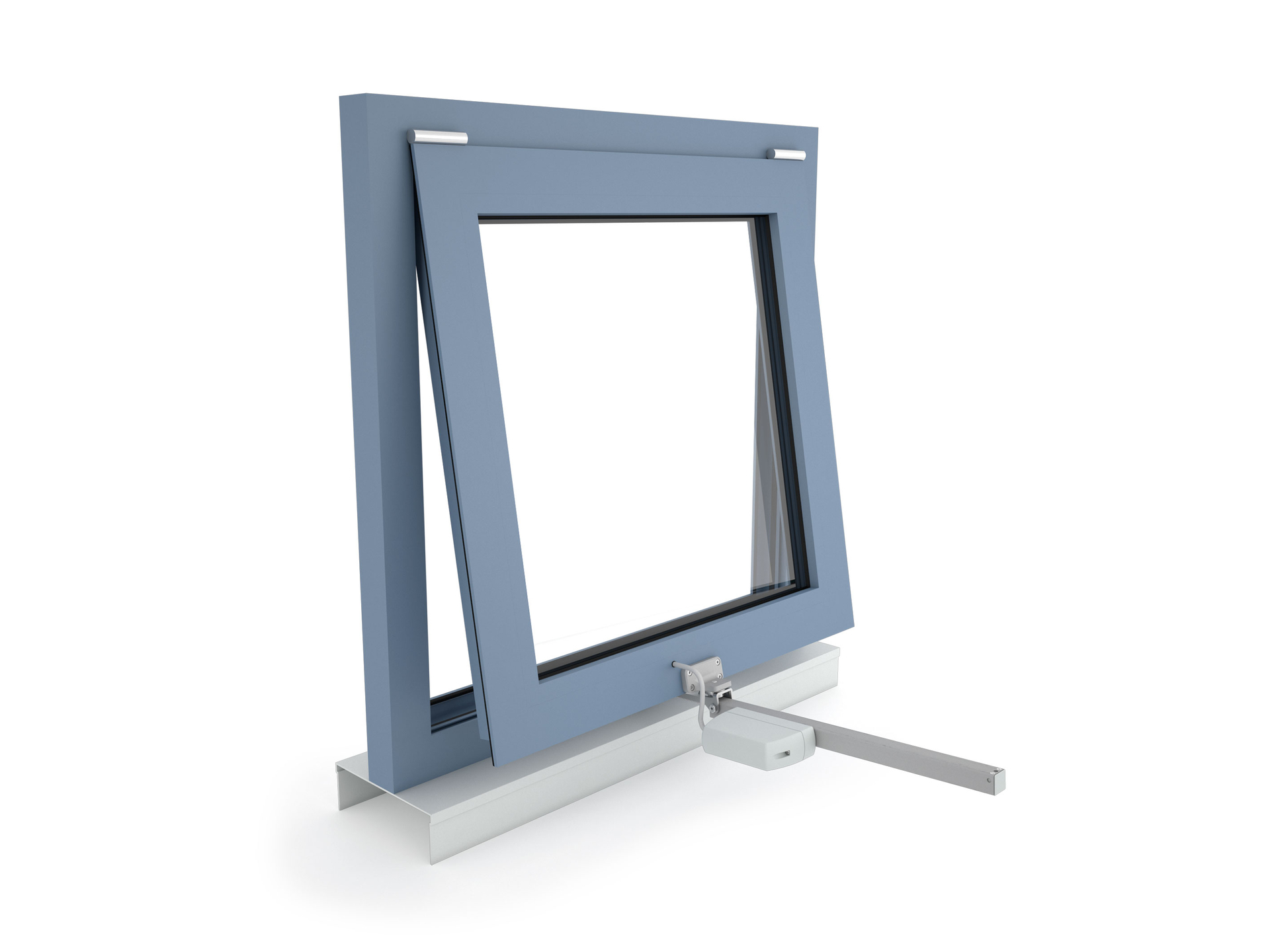

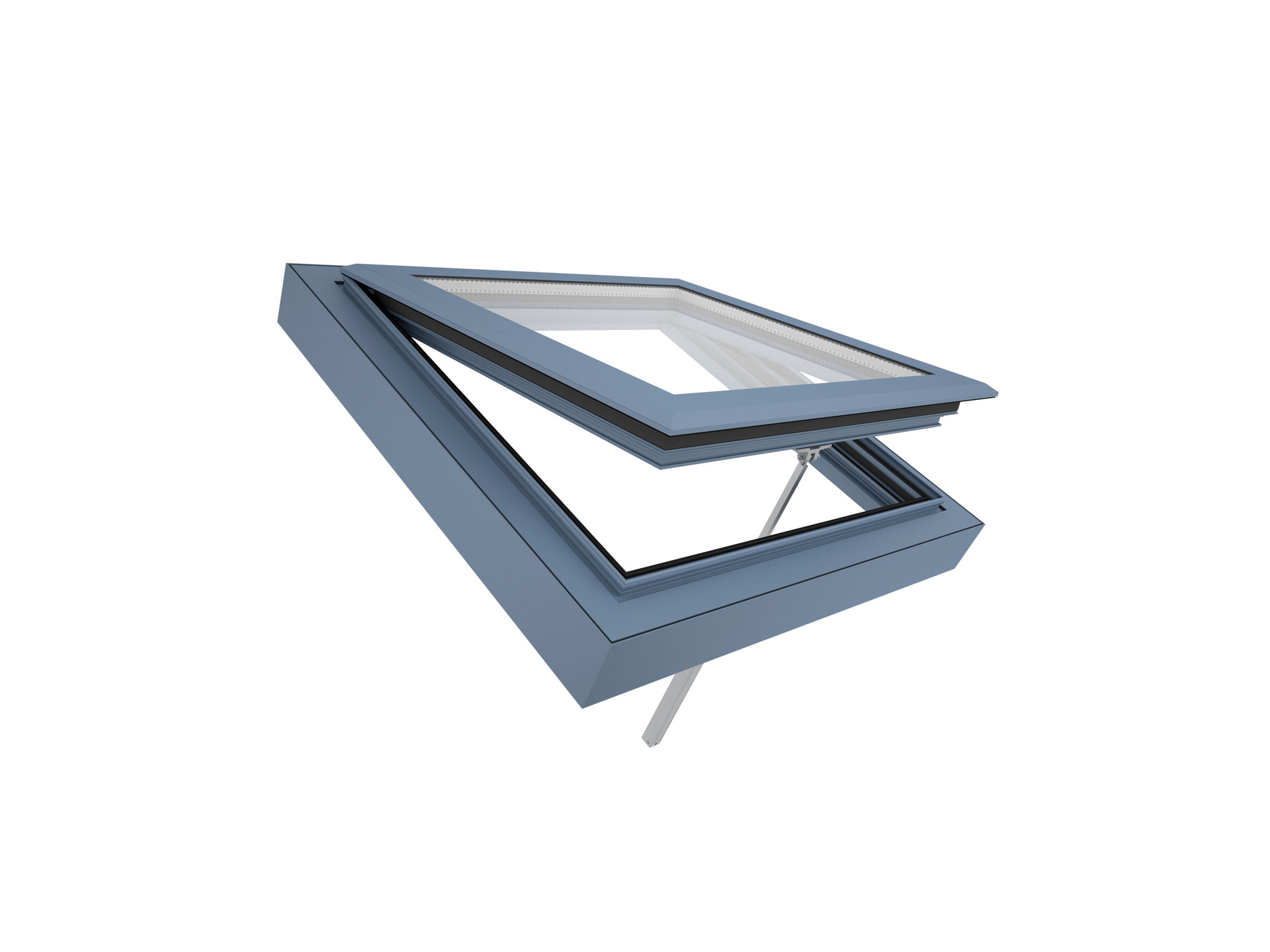

Lze použít prakticky pro všechny typy okenních otvorů

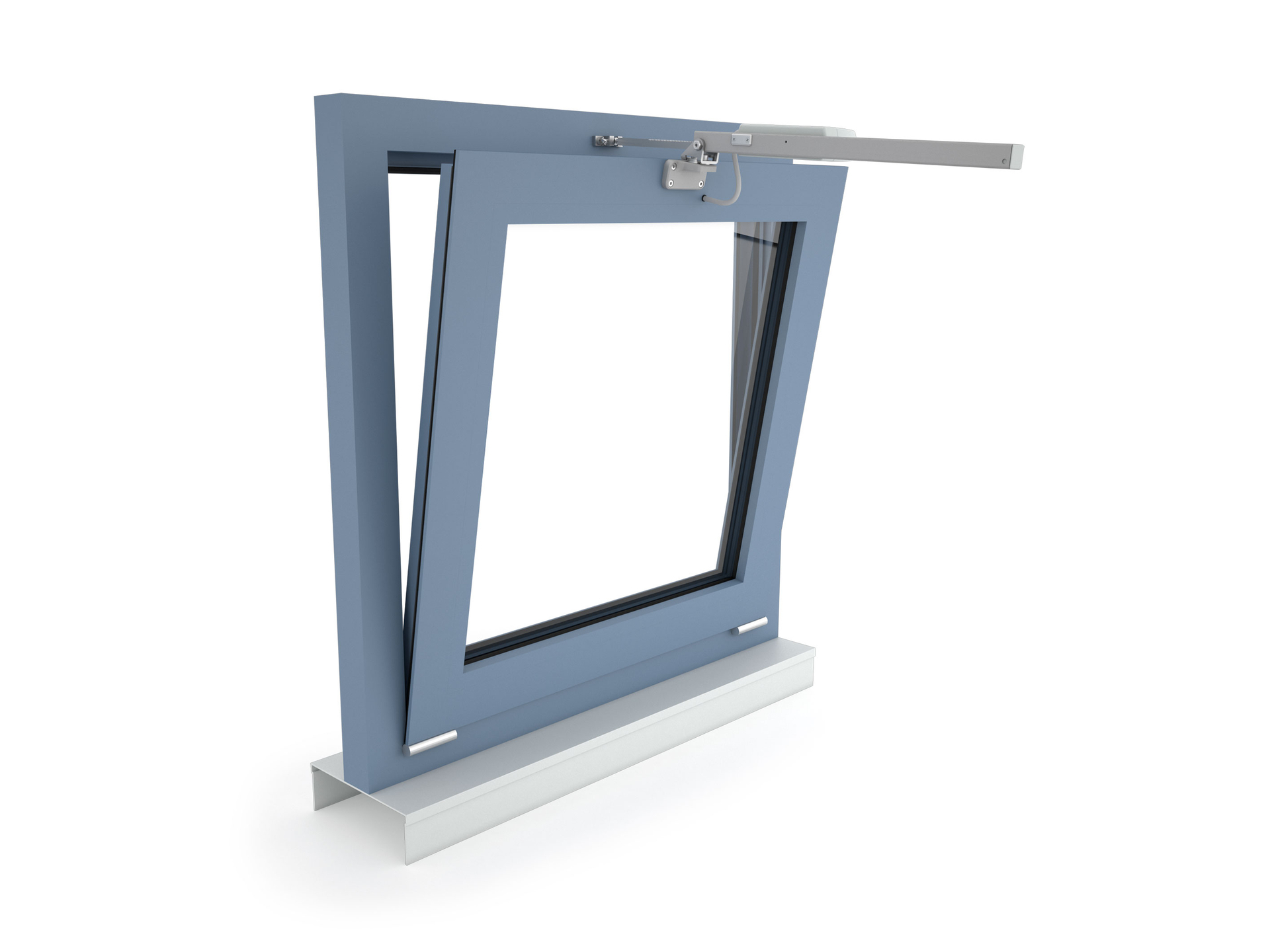

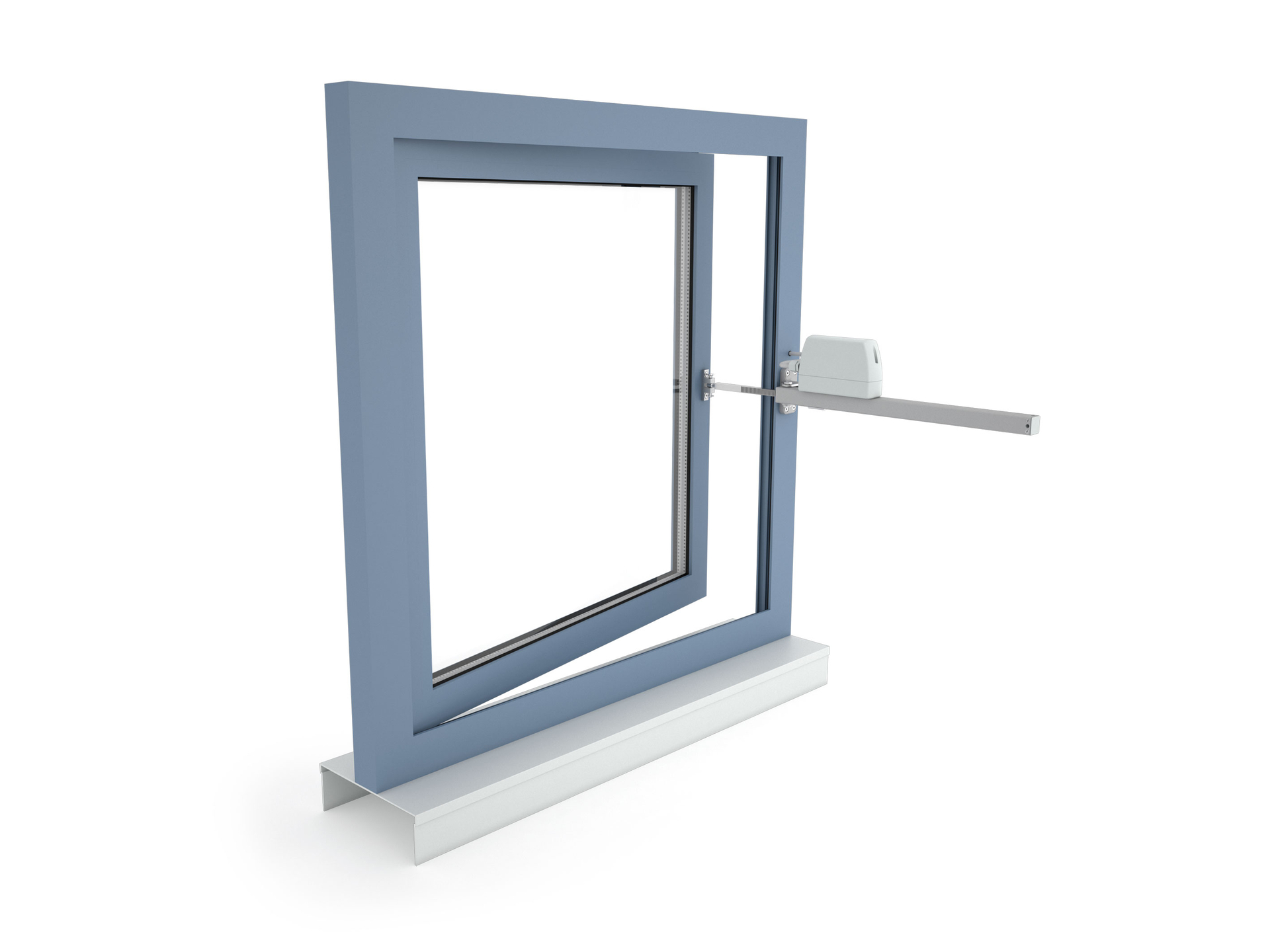

Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Wicona

Galerie

Soubory ke stažení

ZA-1000-1-PLP - Technický list (DE, EN, FR, ES) (pdf, ~3 MB)

ZA-1000-1-PLP - Přehled dostupných konzol (EN) (pdf, ~3 MB)

ZA-1000-1-PLP - Katalogový list (2021, EN) (pdf, ~6 MB)

ZA-1000-1-PLP - CAD Výkresy (zip, ~16 MB)

BIM objekty

Technické informace

	ZA-1000-1-PLP
Napájení	24 V DC / ±15 %
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)
Jmenovitý vstupní proud	1.2 A
Tlaková síla	1 000 N
Tahová síla	1 000 N
Jmenovitá blokovací síla **	Max. 1 400 N (1 100 N ***)
Životnost	20 000 dvojitých zdvihů *
Zdvih	100 - 1 500 mm
Rychlost otevírání (denní větrání)	7.1 mm/s
Rychlost otevírání (požární odvětrání)	8 mm/s
Rychlost zavírání	7.1 mm/s
Typ ochrany	IP 65
Hladina emisního akustického tlaku	LpA ≤ 51 dB(A)
Teplotní rozsah	-15 °C (-5 °C ***) ... +75 °C
Požární odolnost	B300 (30 min / 300 °C)
Materiál	hliník / polykarbonát
Povrchová úprava	práškový lak
Barva	bílý hliník (~ RAL 9006)
Připojení	2.5 m silikonový kabel

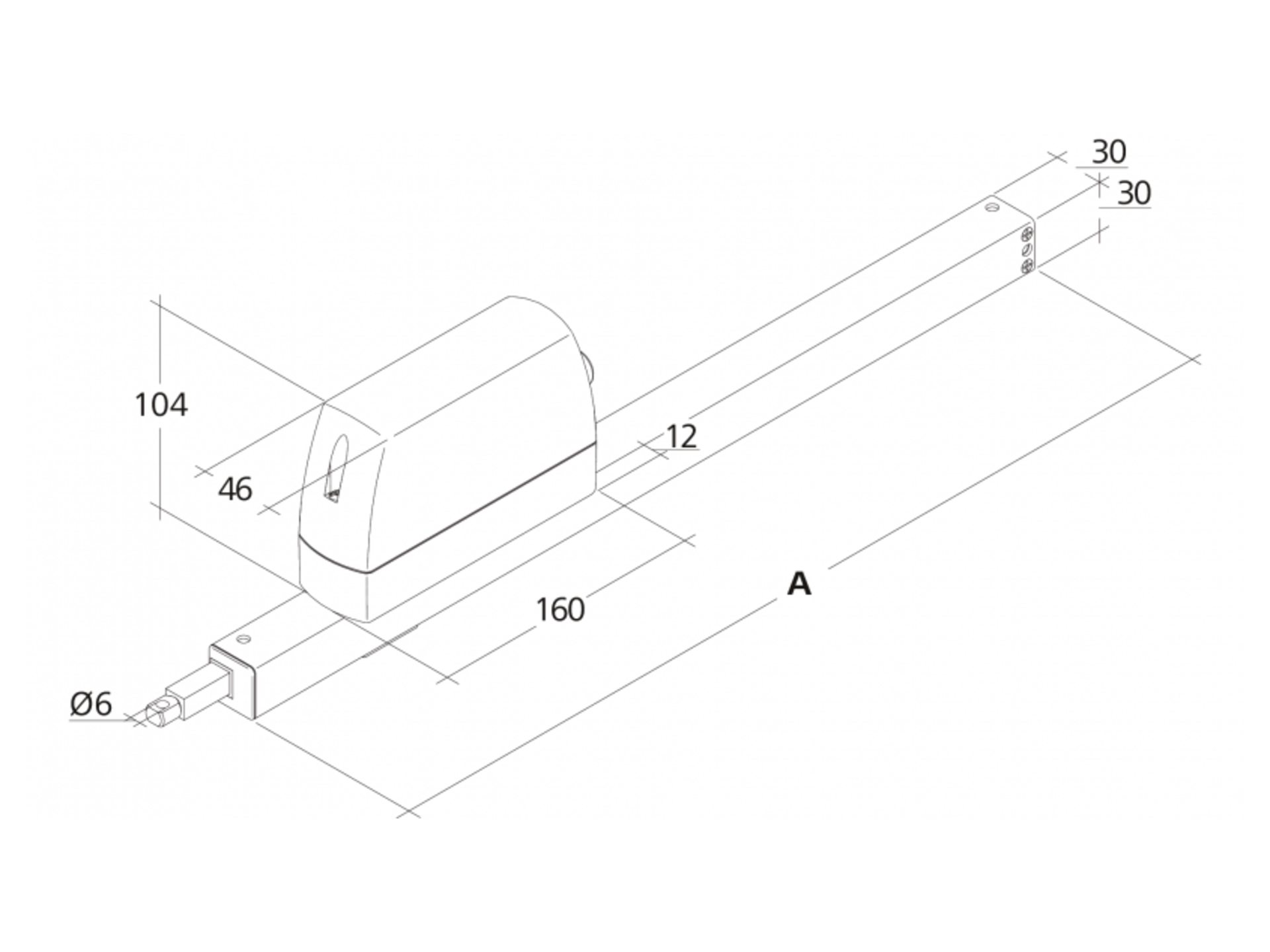

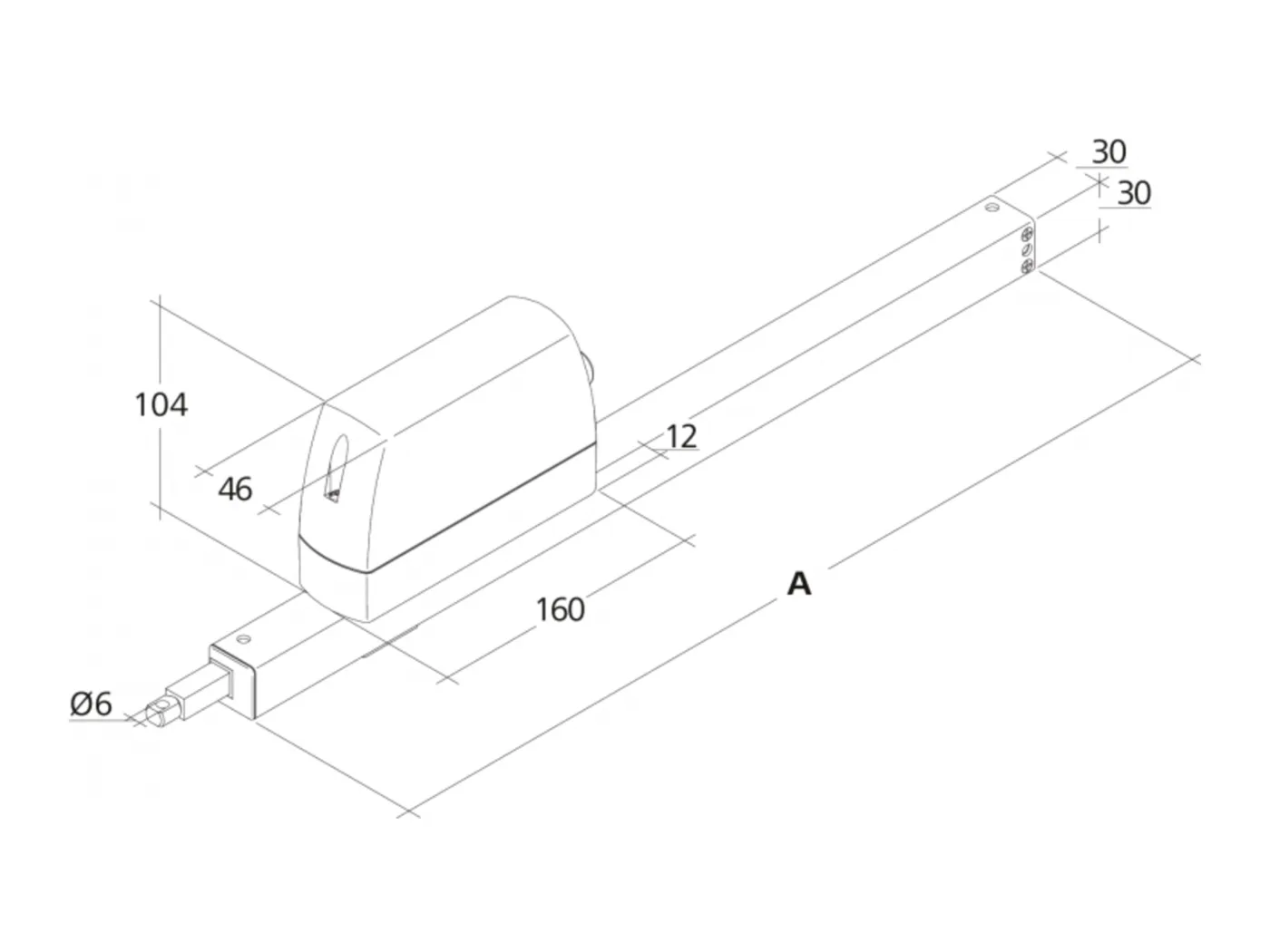

Š x V x H	225 - 1 662**** x 134 x 46 mm
Váha	1.35 - 3.55 kg****

* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

HS "Vysoká rychlost"
V případě požárního odvětrání se používá vysokorychlostní funkce pro spolehlivé dosažení definované koncové polohy za 60 s. V režimu denního větrání pracuje pohon tiše a rychle, jako obvykle.
Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
Signál BRV
Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
Signál SGI (hlášení polohy)
V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
WS (použití v bazénu)
K dispozici jako volitelné příslušenství pro lineární pohony, aby byly vhodné pro použití v bazénech. Pohon je vybaven hřebenem a pastorkem A4, okem A4 a převodovkou s pastorkem z tvrzené nerezové oceli.
W (použití venku)
K dispozici jako volitelné příslušenství pro lineární pohony, které jsou vhodné pro venkovní použití. Pohon je vybaven odvzdušňovacím ventilem (v závislosti na instalaci), ochrannou vrstvou proti kondenzaci na elektronice a převodovkou s pastorkem z tvrzené nerezové oceli.

Certifikáty a osvědčení

EN 12101-2
VdS Schadenverhütung
