ZA 105-K

OZUBNICOVÝ POHON
Kategorie:

ZA 105-K poskytuje vyšší výkon a odolnost. Tento hřebenový pohon vyvíjí přítlačnou a tahovou sílu 1000 N, kterou lze ovládat přímo pomocí napětí 230 V. To znamená, že stačí výrazně menší průřez kabelu a instalace je díky tomu hračka.

ZA 105-K ZA 105-K

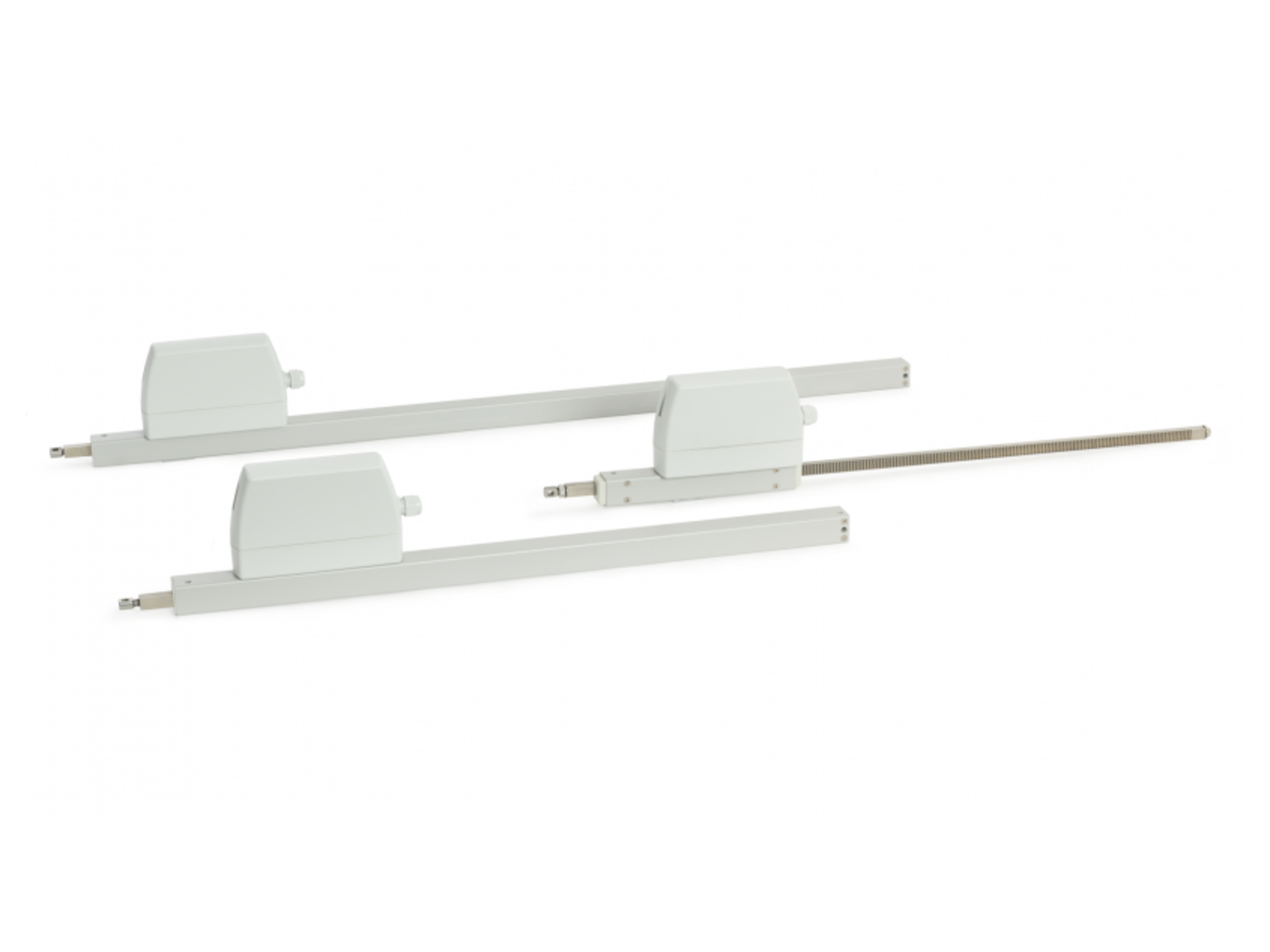

ZA 105-K - Různá provedení ZA 105-K - Různá provedení

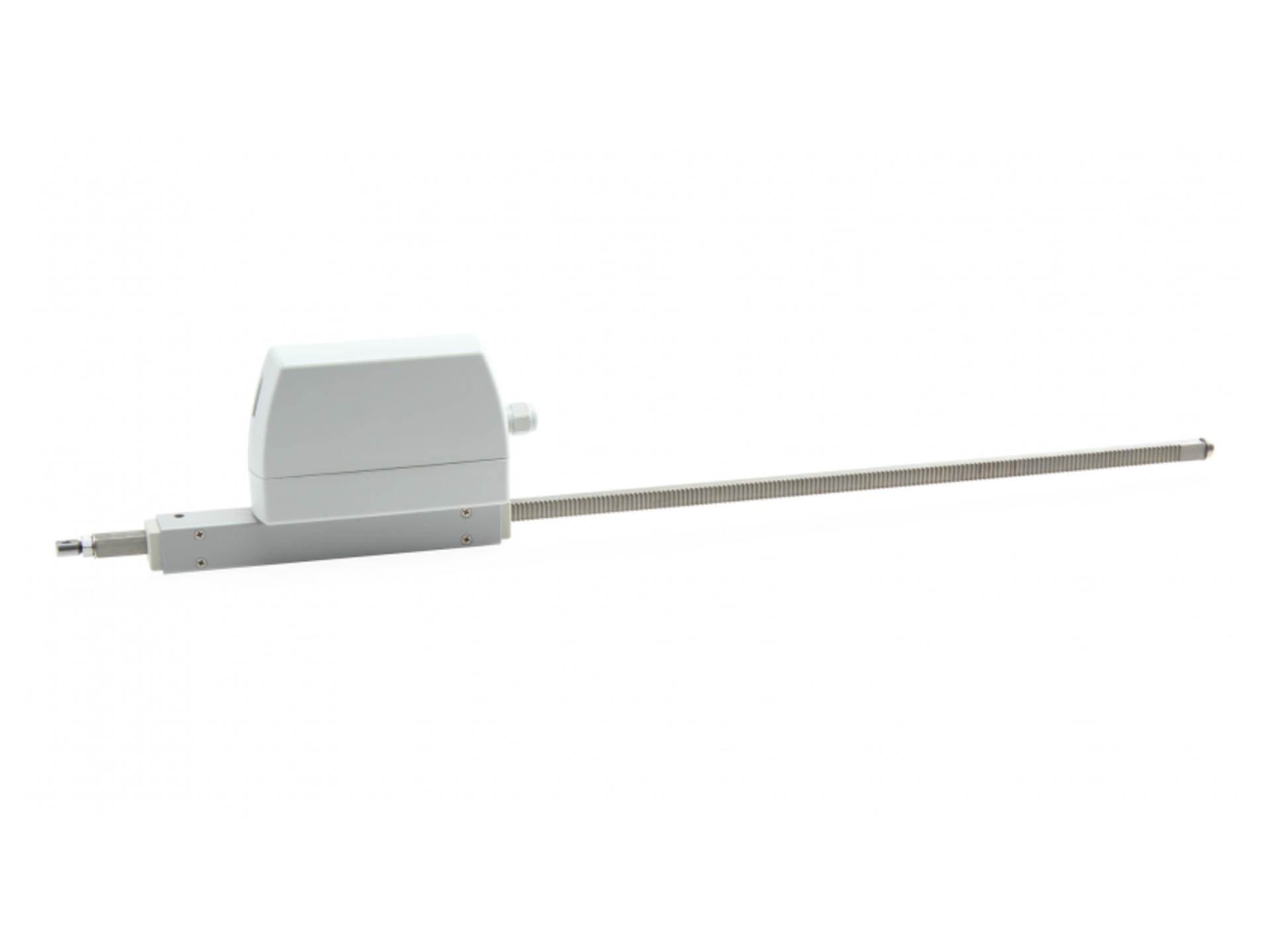

ZA 105-K - Provedení OT ZA 105-K - Provedení OT

Vlastnosti

  • Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
  • Přímé ovládání přes 230 V AC
  • Nízká spotřeba proudu díky vysoké účinnosti
  • Možnost přívodu kabelů shora i zespodu
  • Možnost výměny pohonné jednotky z levé na pravou stranu
  • Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
  • Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy okenních otvorů
  • Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
  • Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Wicona

Galerie

ZA 105-K - Rozměry ZA 105-K - Rozměry
ZA 105-K - Rozměry (PNG, ~528 KB)
ZA 105-K - Diagram síly ZA 105-K - Diagram síly
ZA 105-K - Diagram síly (PNG, ~456 KB)

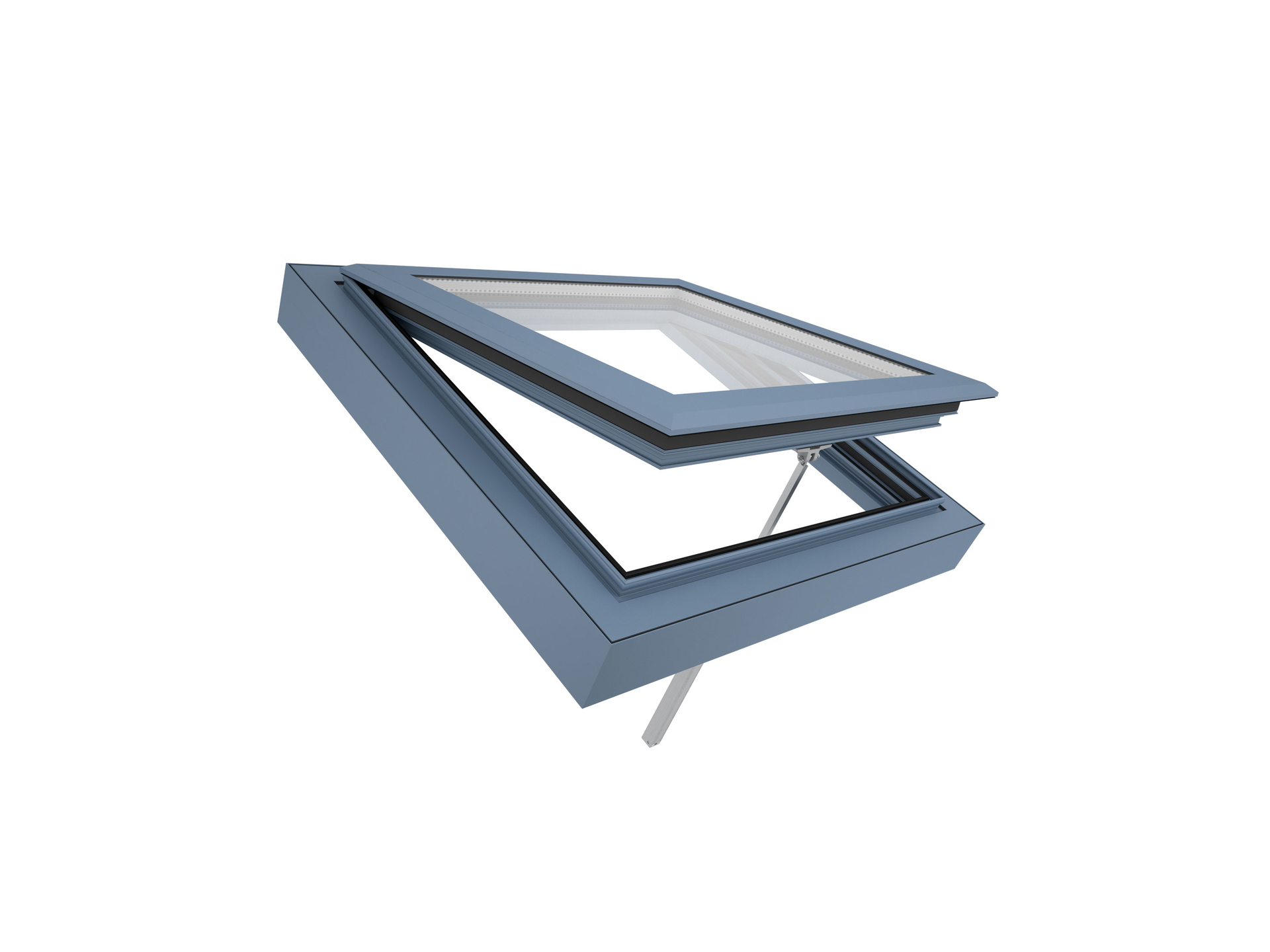

ZA 105-K - Povrchová montáž na výklopné střešní okno otvíravé ven ZA 105-K - Povrchová montáž na výklopné střešní okno otvíravé ven
ZA 105-K - Povrchová montáž na výklopné střešní okno otvíravé ven (JPG, ~366 KB)
ZA 105-K - Povrchová montáž na výklopné okno otvíravé ven ZA 105-K - Povrchová montáž na výklopné okno otvíravé ven
ZA 105-K - Povrchová montáž na výklopné okno otvíravé ven (JPG, ~366 KB)

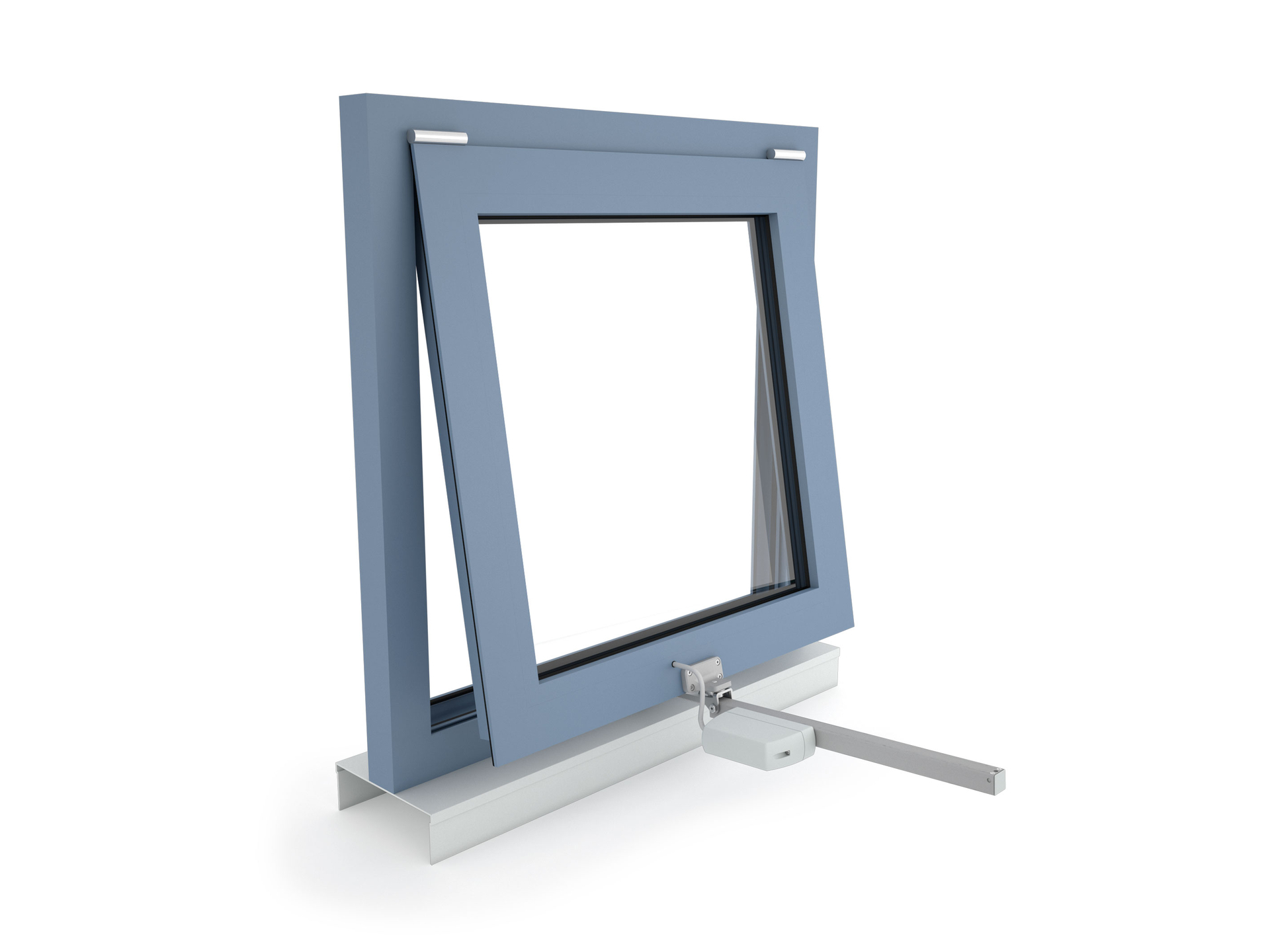

ZA 105-K - Povrchová montáž na výklopné okno otvíravé dovnitř ZA 105-K - Povrchová montáž na výklopné okno otvíravé dovnitř
ZA 105-K - Povrchová montáž na výklopné okno otvíravé dovnitř (JPG, ~382 KB)
ZA 105-K - Povrchová montáž na sklopné okno otvíravé ven ZA 105-K - Povrchová montáž na sklopné okno otvíravé ven
ZA 105-K - Povrchová montáž na sklopné okno otvíravé ven (JPG, ~357 KB)
ZA 105-K - Povrchová montáž na sklopné okno otvíravé dovnitř ZA 105-K - Povrchová montáž na sklopné okno otvíravé dovnitř
ZA 105-K - Povrchová montáž na sklopné okno otvíravé dovnitř (JPG, ~384 KB)
ZA 105-K - Povrchová montáž na otočné okno otvíravé ven ZA 105-K - Povrchová montáž na otočné okno otvíravé ven
ZA 105-K - Povrchová montáž na otočné okno otvíravé ven (JPG, ~337 KB)
ZA 105-K - Povrchová montáž na otočné okno otvíravé dovnitř ZA 105-K - Povrchová montáž na otočné okno otvíravé dovnitř
ZA 105-K - Povrchová montáž na otočné okno otvíravé dovnitř (JPG, ~363 KB)

Soubory ke stažení

ZA 105-K - Katalogový list (2021, EN) (pdf, ~6 MB)
ZA 105-K - Technický list (DE, EN, FR, ES) (pdf, ~3 MB)
ZA 105-K - Přehled dostupných konzol (EN) (pdf, ~3 MB)
ZA 105-K - CAD Výkresy (zip, ~16 MB)
BIM objekty

Technické informace

ZA 105-K
Napájení 230 V AC / +10 % … -15 %
Vstupní frekvence 50 Hz
Výkon 27 W / 30 VA
Provozní cyklus 30 % (ON: 3 min. / OFF: 7 min.)
Tlaková síla 1 000 N
Tahová síla 1 000 N
Jmenovitá blokovací síla ** Max. 1 400 N (1 100 N ***)
Životnost 20 000 dvojitých zdvihů *
Zdvih 100 - 1 500 mm
Rychlost otevírání 10 mm/s
Rychlost zavírání 10 mm/s
Typ ochrany IP 65
Hladina emisního akustického tlaku LpA ≤ 51 dB(A)
Teplotní rozsah -15 °C (-5 °C ***) ... +75 °C
Požární odolnost B300 (30 min / 300 °C)
Materiál hliník / polykarbonát
Povrchová úprava práškový lak
Barva bílý hliník (~ RAL 9006)
Připojení 2.5 m silikonový kabel
Š x V x H 225 - 1 662**** x 134 x 46 mm
Váha 1.35 - 3.55 kg****
* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

  • WS (použití v bazénu)
    K dispozici jako volitelné příslušenství pro lineární pohony, aby byly vhodné pro použití v bazénech. Pohon je vybaven hřebenem a pastorkem A4, okem A4 a převodovkou s pastorkem z tvrzené nerezové oceli.
  • W (použití venku)
    K dispozici jako volitelné příslušenství pro lineární pohony, které jsou vhodné pro venkovní použití. Pohon je vybaven odvzdušňovacím ventilem (v závislosti na instalaci), ochrannou vrstvou proti kondenzaci na elektronice a převodovkou s pastorkem z tvrzené nerezové oceli.

Certifikáty a osvědčení

  • EN 12101-2
  • Dekra
