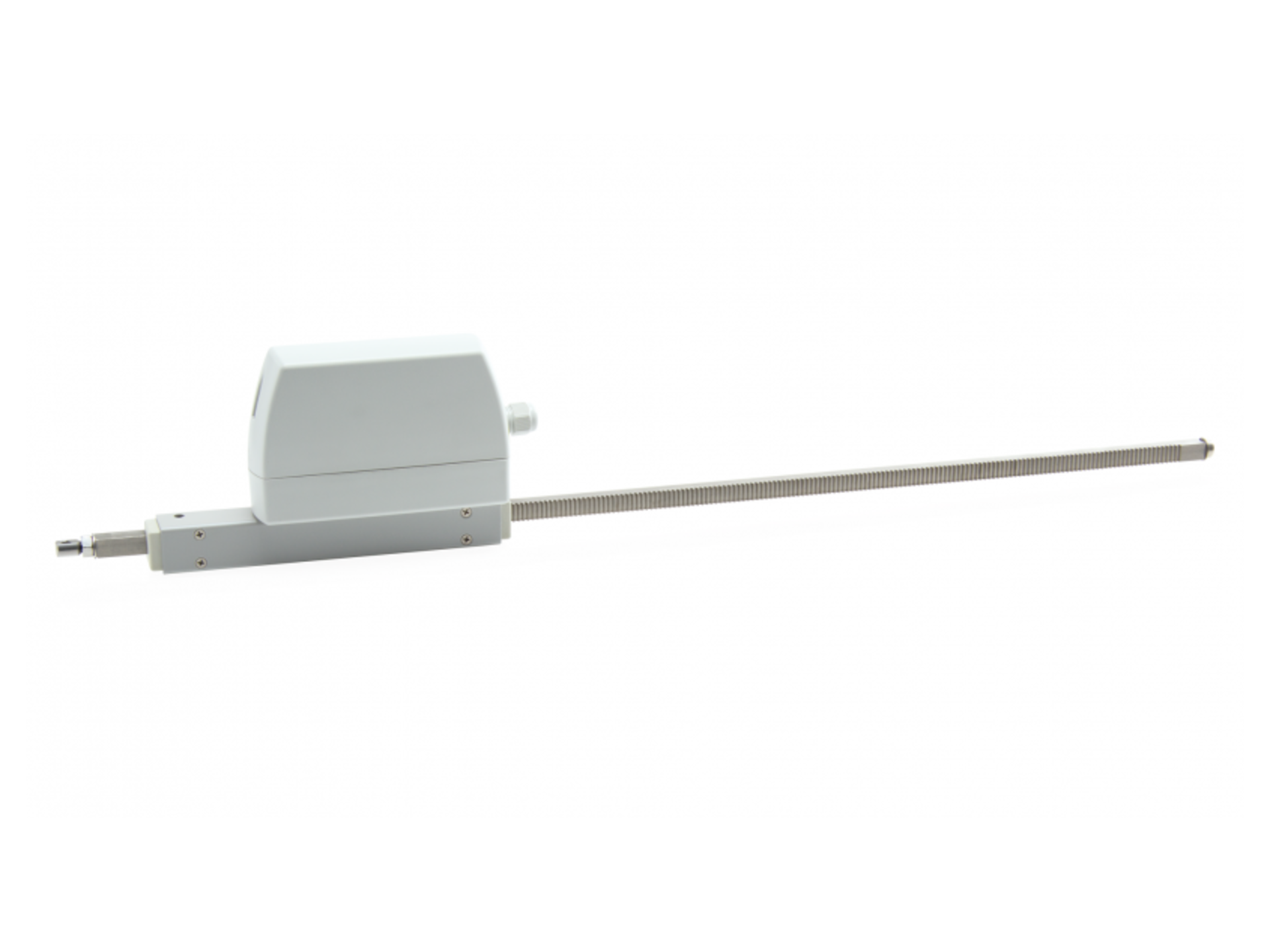

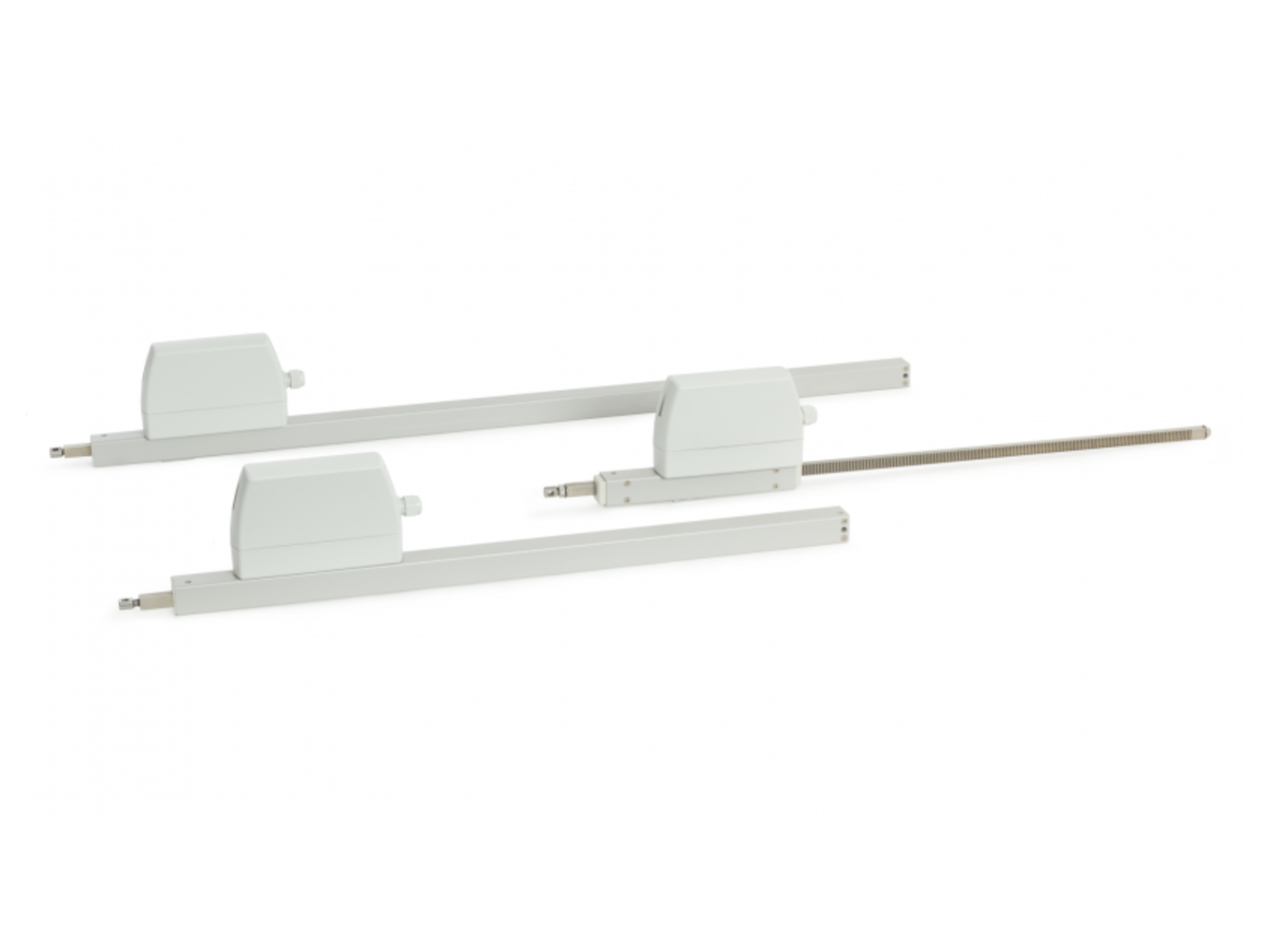

ZA-1500-1-ACB

OZUBNICOVÝ POHON PLNÝ TECHNOLOGIÍ

Kategorie:

Požární odvětrání

Maximální výkon a nejnovější technologie: Pohon ZA-1500-1-ACB s ozubeným hřebenem a sběrnicovou technologií ACB otevírá i ta nejtěžší okna a střešní okna a zároveň je ovladatelný na milimetr přesně.

Vlastnosti

Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
S integrovaným motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem.
Možnost až 8 pohonů v jedné synchronní skupině
Možnost přívodu kabelů shora i zespodu
Možnost výměny pohonné jednotky zleva doprava
Programovatelné funkce pohonu a různé parametry pohonu
Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
Integrované sběrnicové rozhraní ACB (Advanced Communication Bus) s protokolem Modbus
Pohon je integrován přímo prostřednictvím otevřené sběrnicové komunikace přes ACB (Advanced Communication Bus), např. do systému řízení budov.
K dispozici v libovolném odstínu dle vzorníku RAL

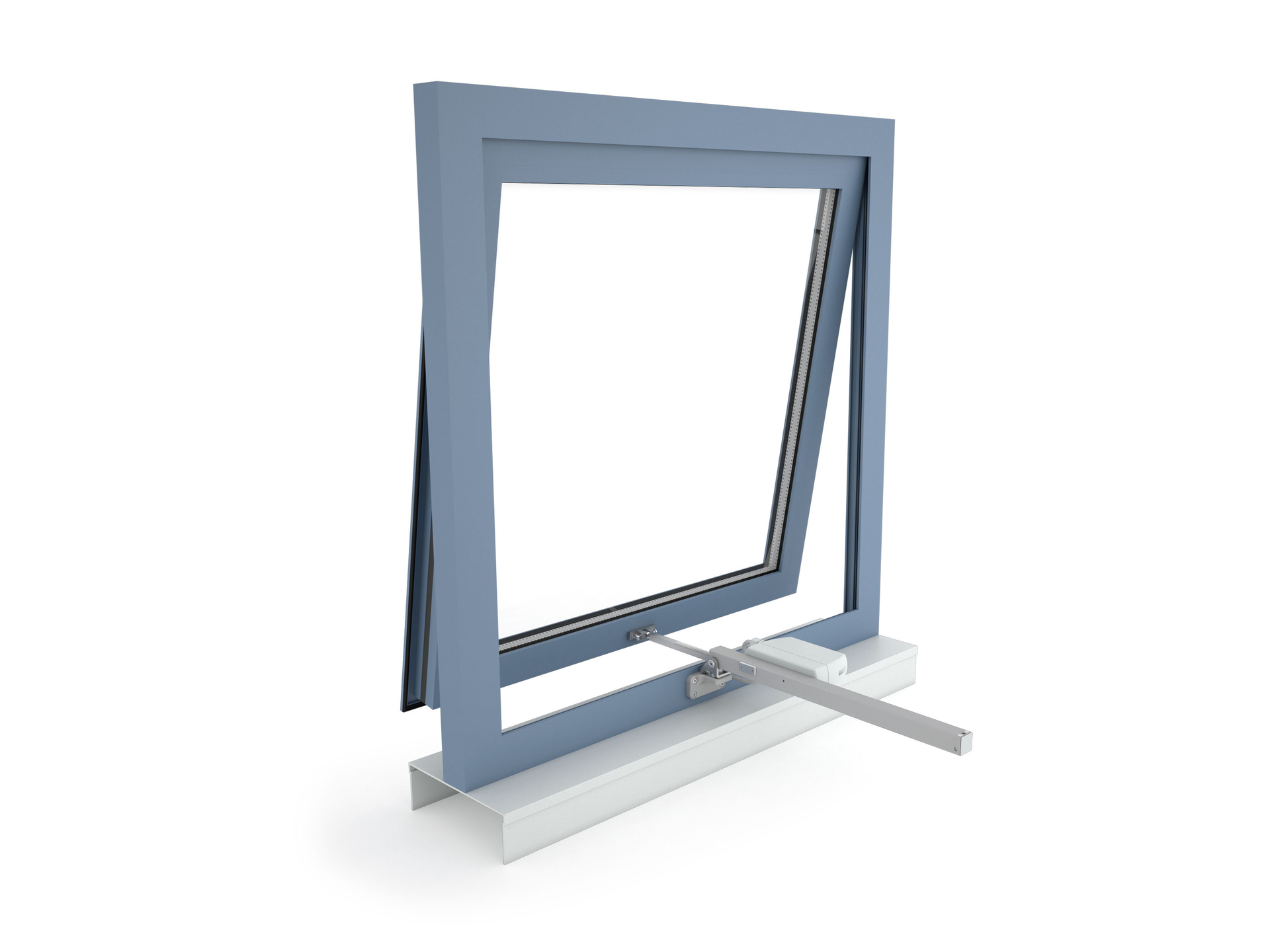

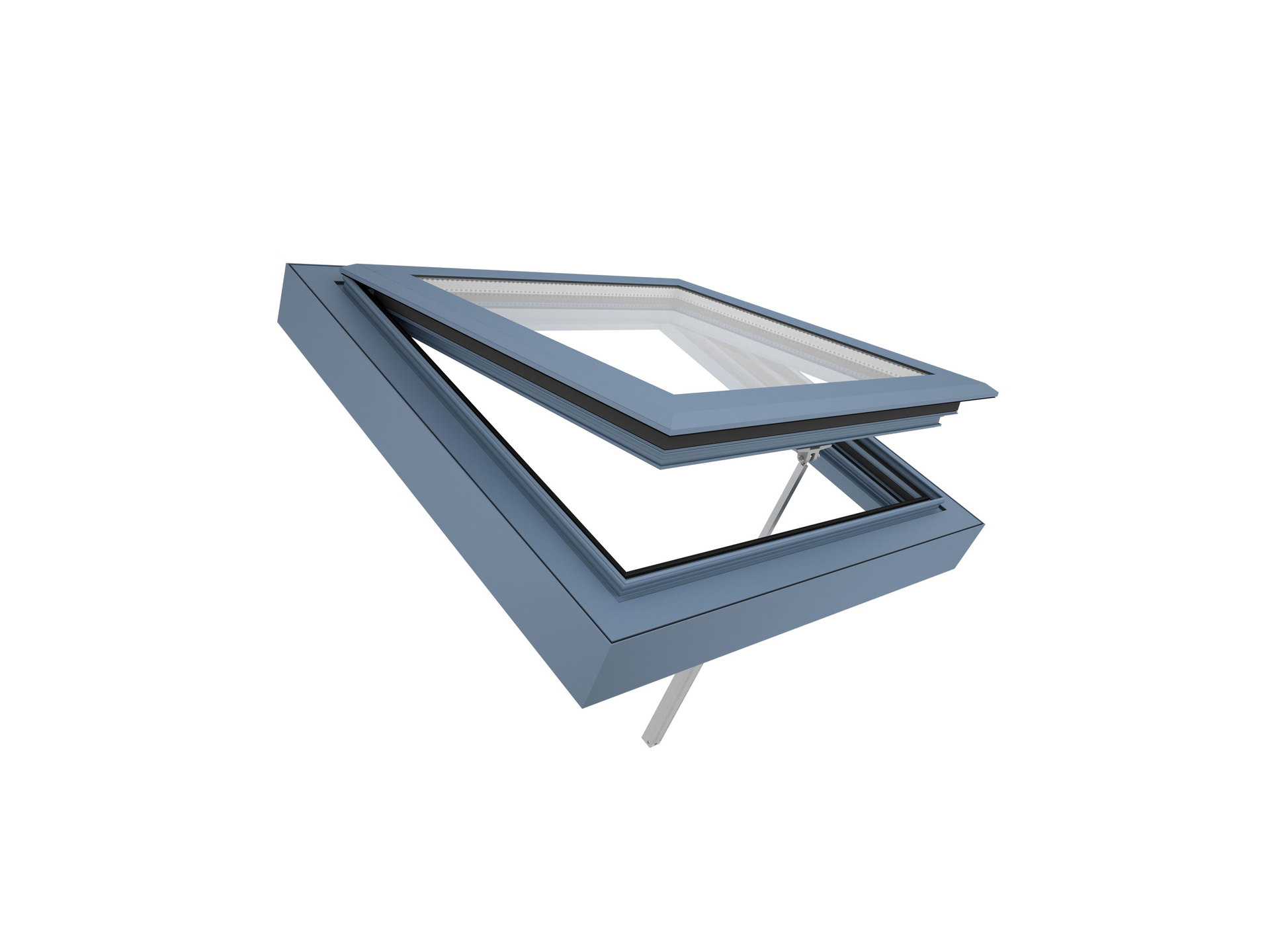

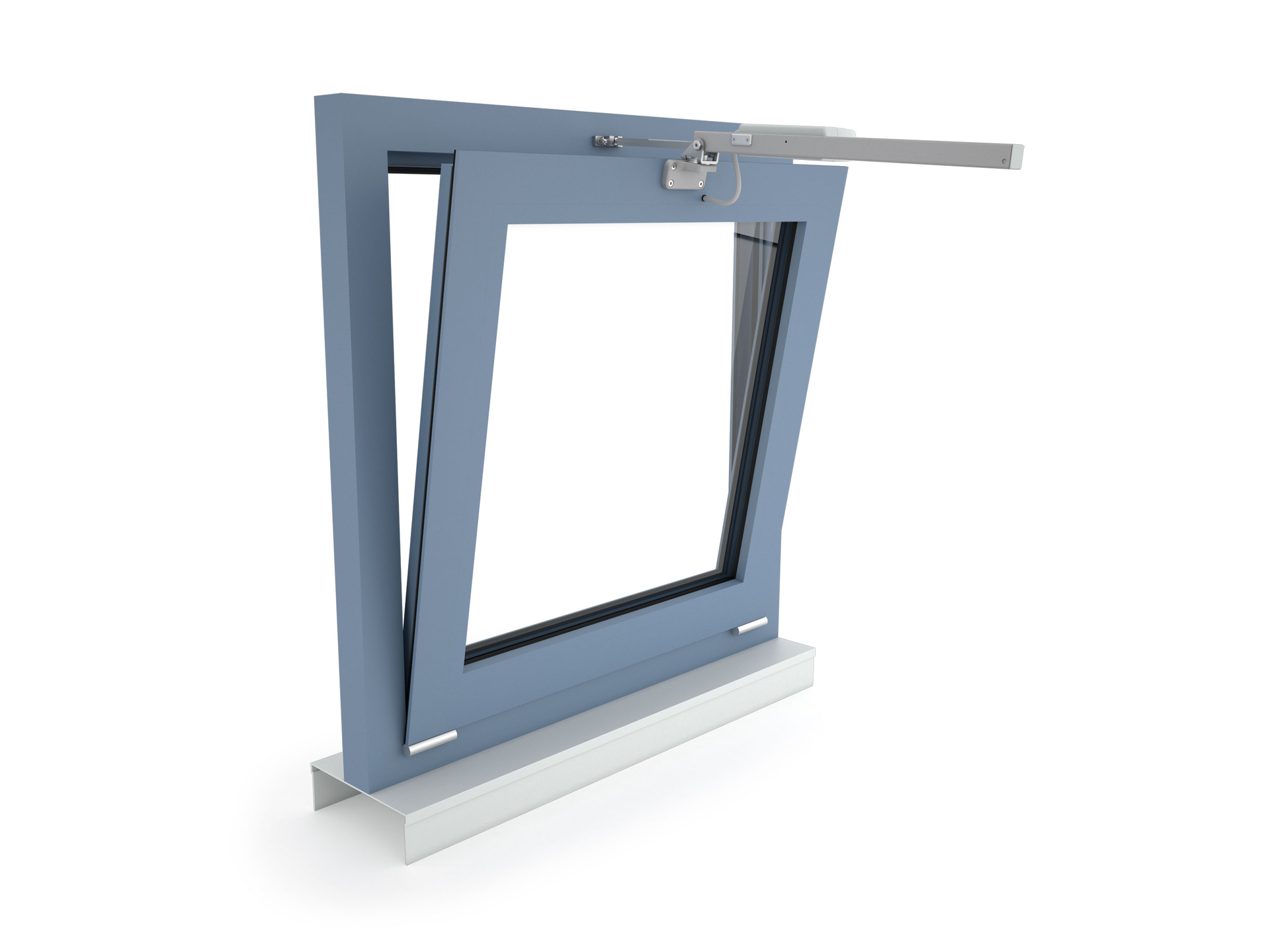

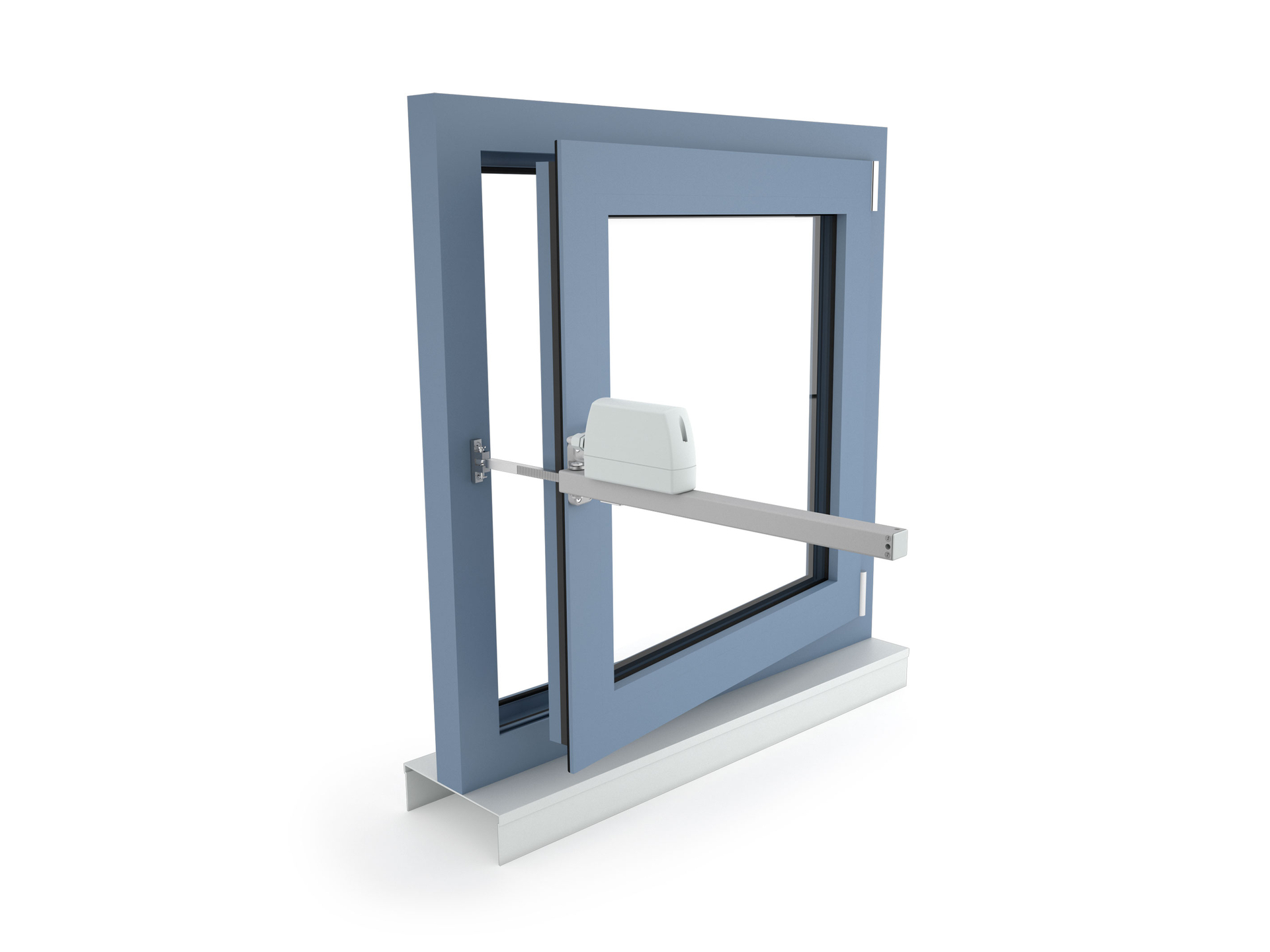

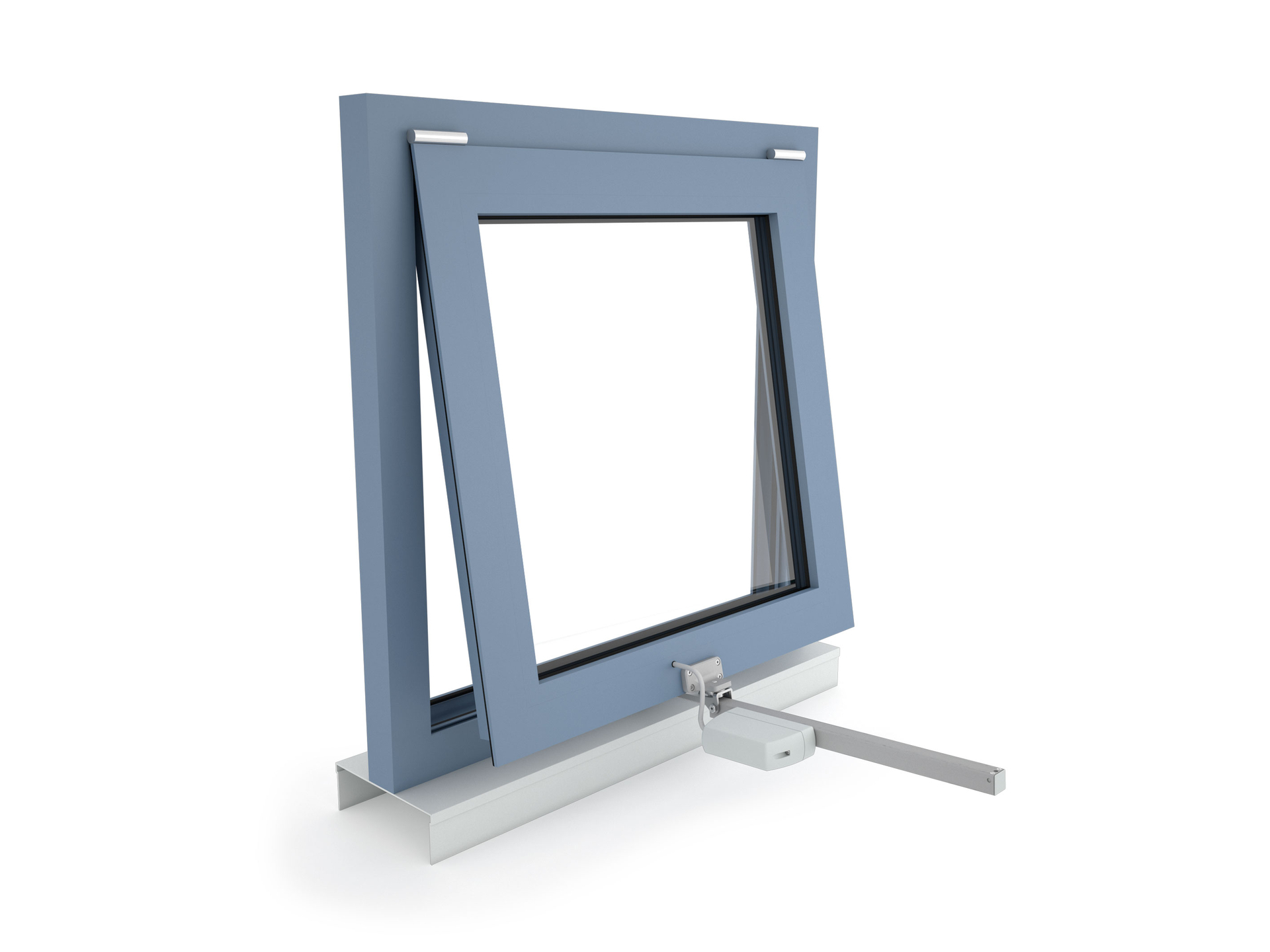

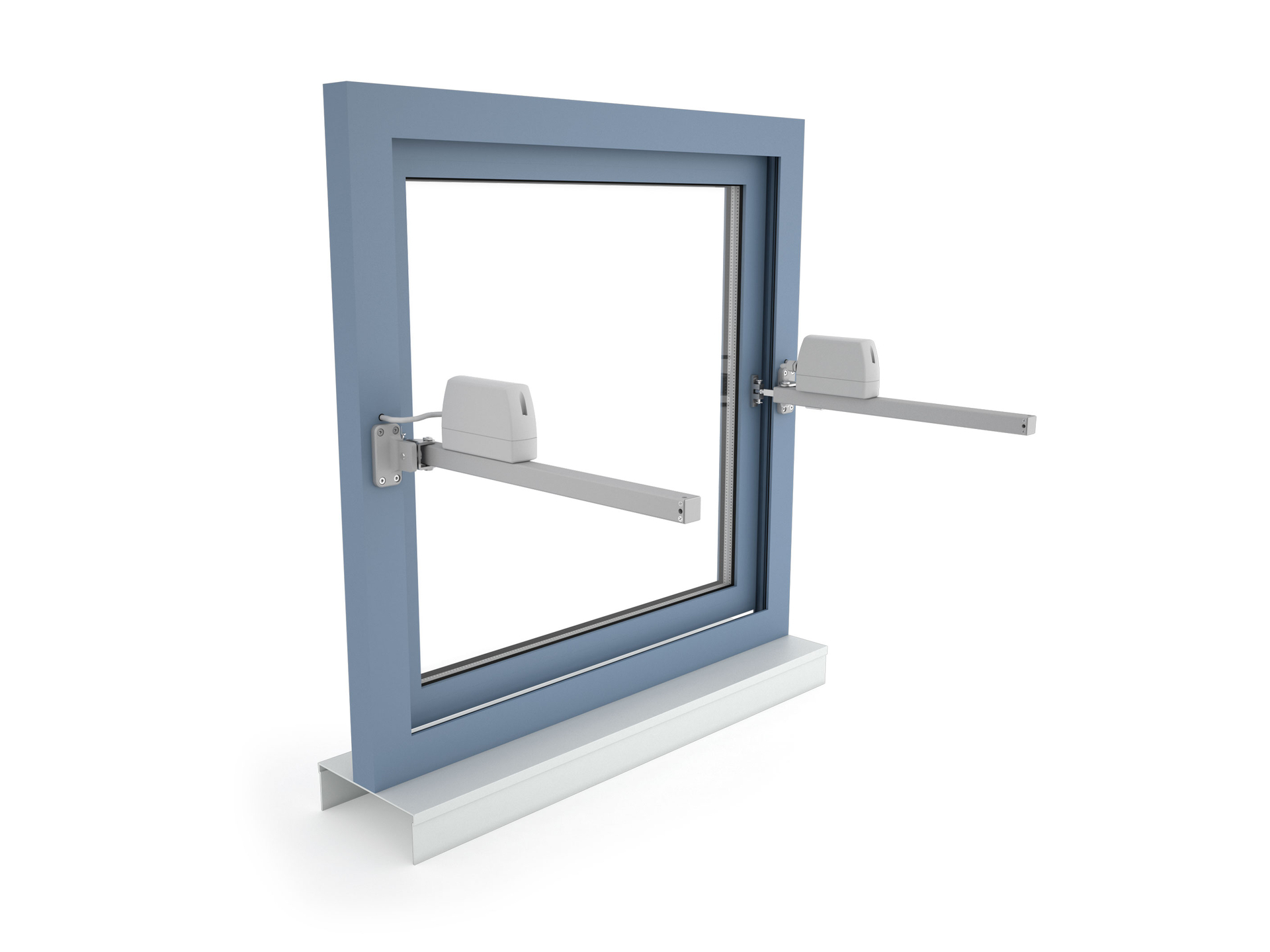

Lze použít prakticky pro všechny typy okenních otvorů
Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Wicona

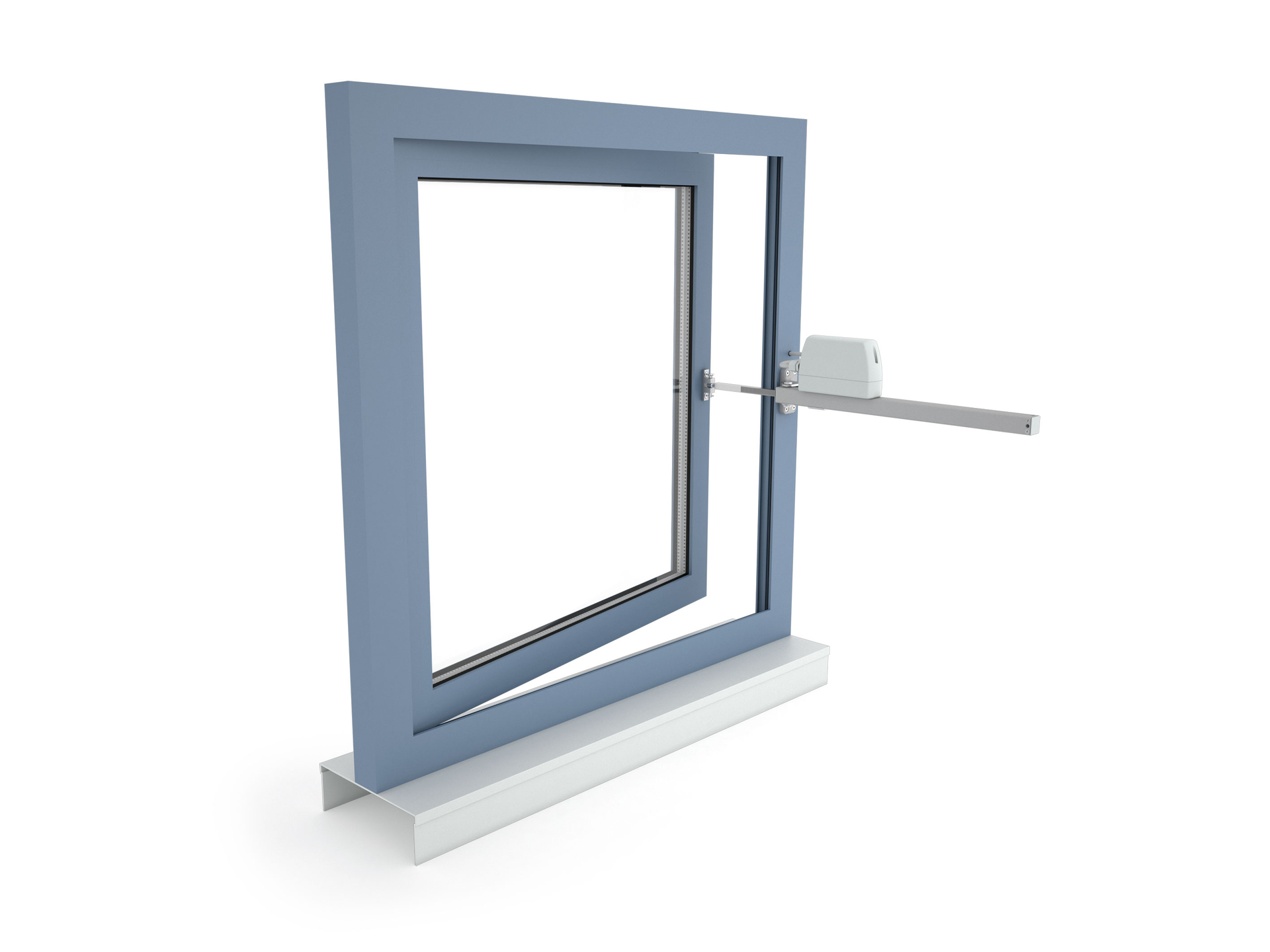

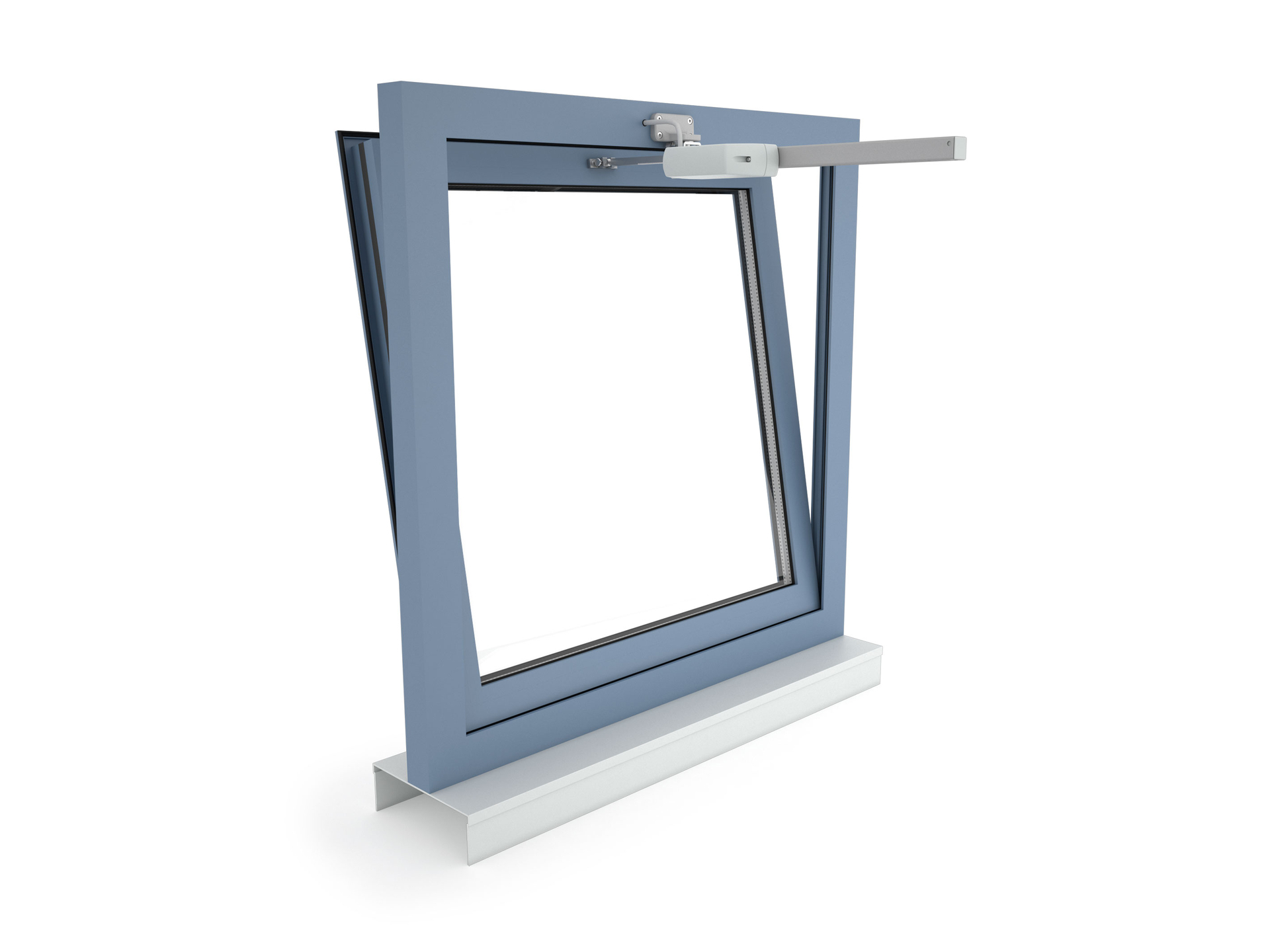

Galerie

Soubory ke stažení

ZA-1500-1-ACB - Katalogový list (2021, EN) (pdf, ~6 MB)

ZA-1500-1-ACB - Technický list (DE, EN, FR, ES) (pdf, ~4 MB)

ZA-1500-1-ACB - Přehled dostupných konzol (EN) (pdf, ~3 MB)

ZA-1500-1-ACB - CAD Výkresy (zip, ~16 MB)

BIM objekty

Technické informace

	ZA-1500-1-ACB
Napájení	24 V DC / ±15 %
Provozní cyklus	30 % (ON: 3 min. / OFF: 7 min.)
Jmenovitý vstupní proud	1.4 A

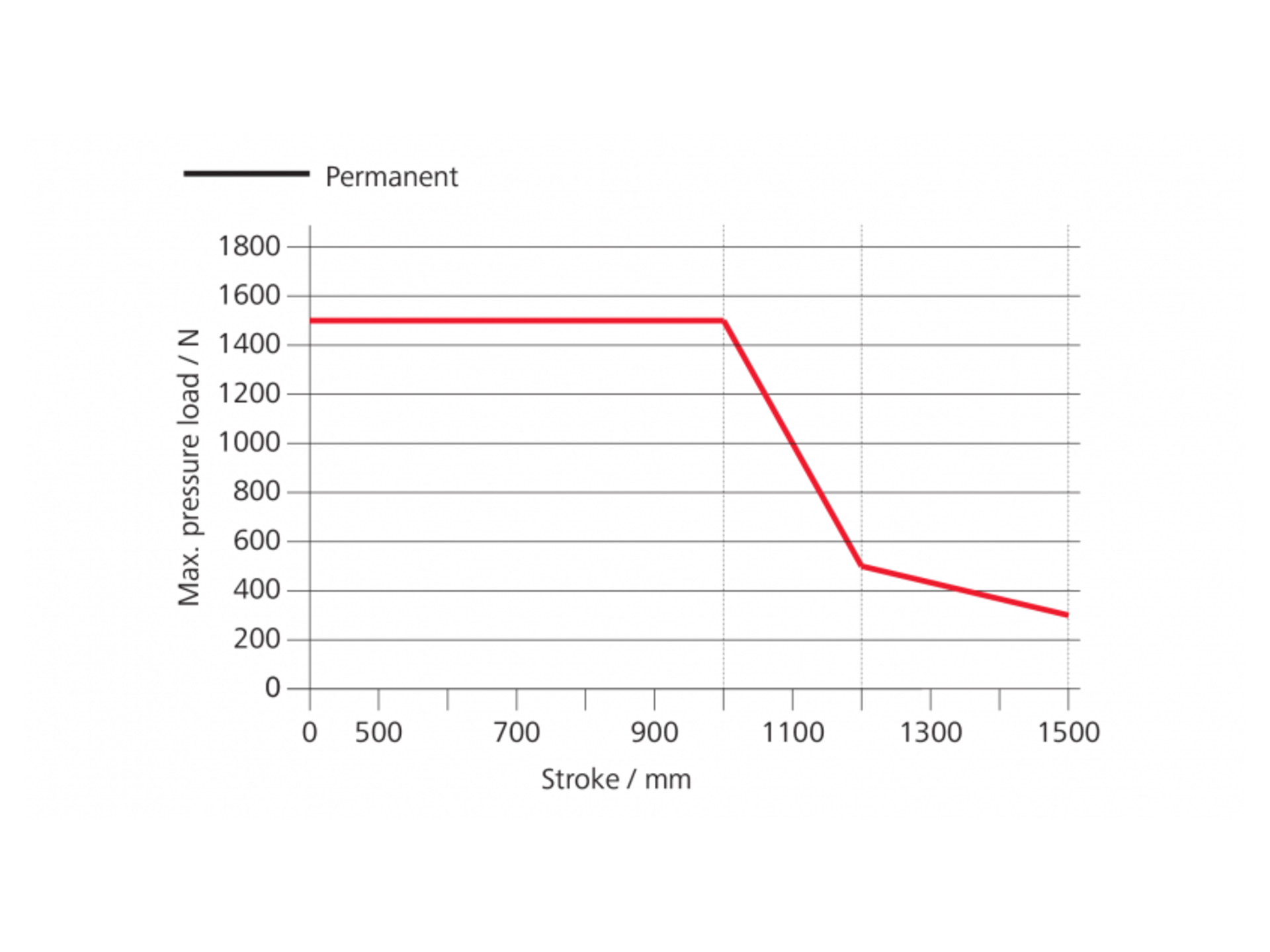

Tlaková síla	1 500 N
Tahová síla	1 000 N
Jmenovitá blokovací síla **	Max. 1 400 N (1 100 N ***)
Životnost	20 000 dvojitých zdvihů *
Zdvih	100 - 1 500 mm
Rychlost otevírání (denní větrání)	7 mm/s
Rychlost otevírání (požární odvětrání)	7 mm/s
Rychlost zavírání	7 mm/s
Typ ochrany	IP 65
Hladina emisního akustického tlaku	LpA ≤ 51 dB(A)
Teplotní rozsah	-15 °C (-5 °C ***) ... +75 °C
Požární odolnost	B300 (30 min / 300 °C)
Materiál	hliník / polykarbonát
Povrchová úprava	práškový lak
Barva	bílý hliník (~ RAL 9006)
Připojení	2.5 m silikonový kabel

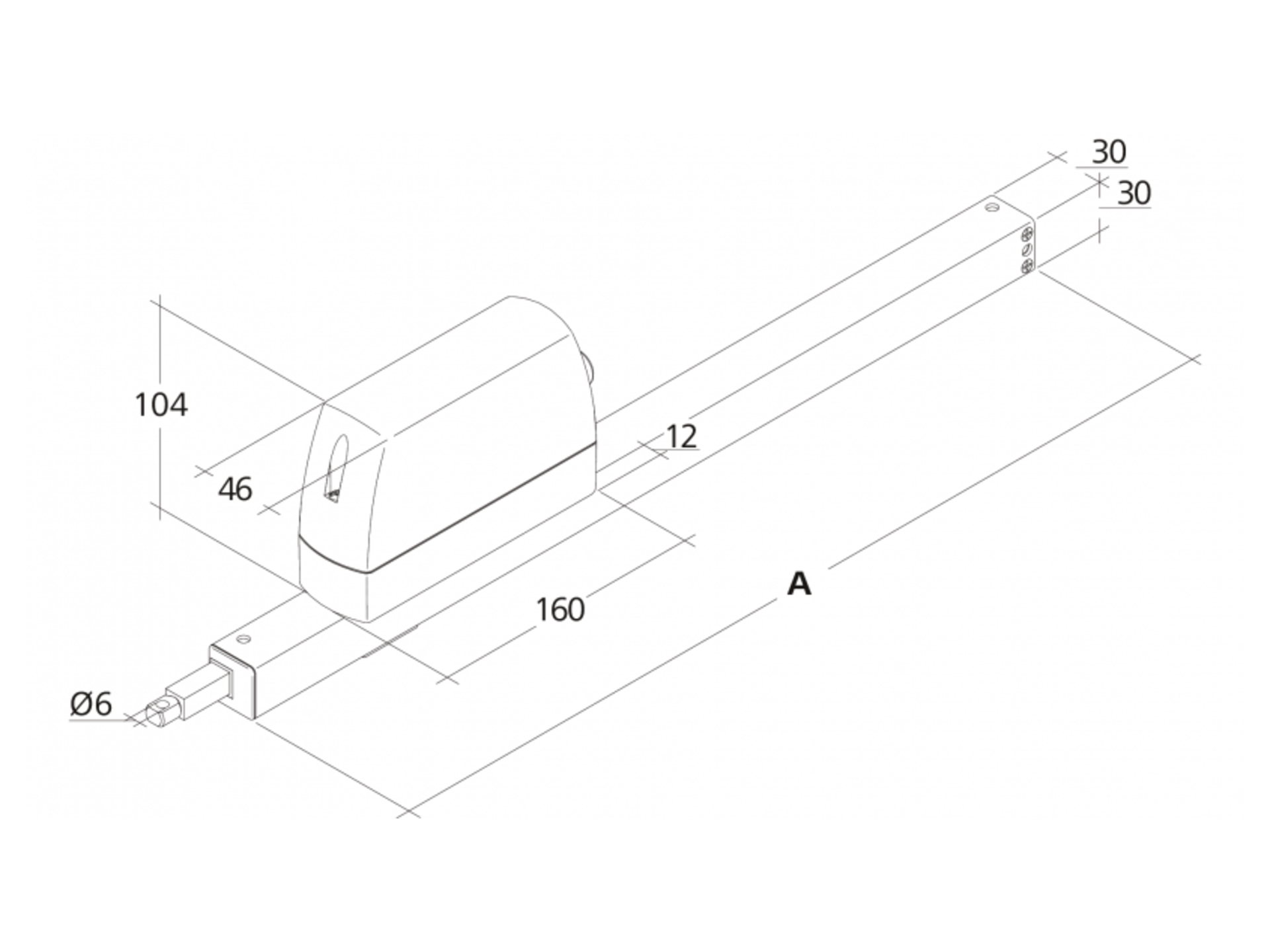

Š x V x H	225 - 1 662**** x 134 x 46 mm
Váha	1.35 - 3.55 kg****

* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

HS "Vysoká rychlost"
V případě požárního odvětrání se používá vysokorychlostní funkce pro spolehlivé dosažení definované koncové polohy za 60 s. V režimu denního větrání pracuje pohon tiše a rychle, jako obvykle.
Programování funkcí
Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
ACB (Advanced Communication Bus)
Umožňuje přímou sběrnicovou komunikaci mezi řídicí jednotkou a pohonem, například pro řízení s dokonalým polohováním nebo zpětnou vazbou pohonu. Komunikace probíhá prostřednictvím protokolu Modbus s otevřeným zdrojovým kódem a umožňuje kombinovat pohon s řídicím panelem podporujícím ACB nebo jej přímo připojit k řídicím jednotkám vyšší úrovně, jako je například systém řízení budov.
BSY+ (synchronizace pohonů)
BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
Signál BRV
Potvrzení z pohonu prostřednictvím ovládacího kabelu, že byl pohon zcela vysunut nebo zasunut. Při použití s moduly AT 41 a ERM 44 je tento signál vysílán do centrálního řídicího systému budovy, do samotných modulů nebo do pohonu zámku. Signál BRV není izolovaný.
SKS (ochrana zavírací hrany)
Volitelná funkce, která umožňuje připojit přímo k pohonu „anti-trap” lištu nebo detektor přítomnosti (svorkový odpor 5,6 kΩ).
Zvukový signál (odpovídající třídě ochrany)
AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
WS (použití v bazénu)
K dispozici jako volitelné příslušenství pro lineární pohony, aby byly vhodné pro použití v bazénech. Pohon je vybaven hřebenem a pastorkem A4, okem A4 a převodovkou s pastorkem z tvrzené nerezové oceli.
W (použití venku)
K dispozici jako volitelné příslušenství pro lineární pohony, které jsou vhodné pro venkovní použití. Pohon je vybaven odvzdušňovacím ventilem (v závislosti na instalaci), ochrannou vrstvou proti kondenzaci na elektronice a převodovkou s pastorkem z tvrzené nerezové oceli.

Certifikáty a osvědčení

EN 12101-2
VdS Schadenverhütung

RÁDI VÁM PORADÍME

Potřebujete více informací?

Kontaktujte naše obchodní oddělení na telefonu +420 312 672 903 nebo na e-mailu [email protected].
