ZA 85-K-BSY+

OZUBNICOVÝ POHON VČ. SYNCHRONIZACE
Kategorie:

ZA-85-K-BSY+ nabízí všechny výhody ZA 35-K-BSY+, jako je synchronizace více pohonů, při mnohem větší síle 800 N. A to vše při nízké spotřebě proudu.

ZA 85-K-BSY+ ZA 85-K-BSY+

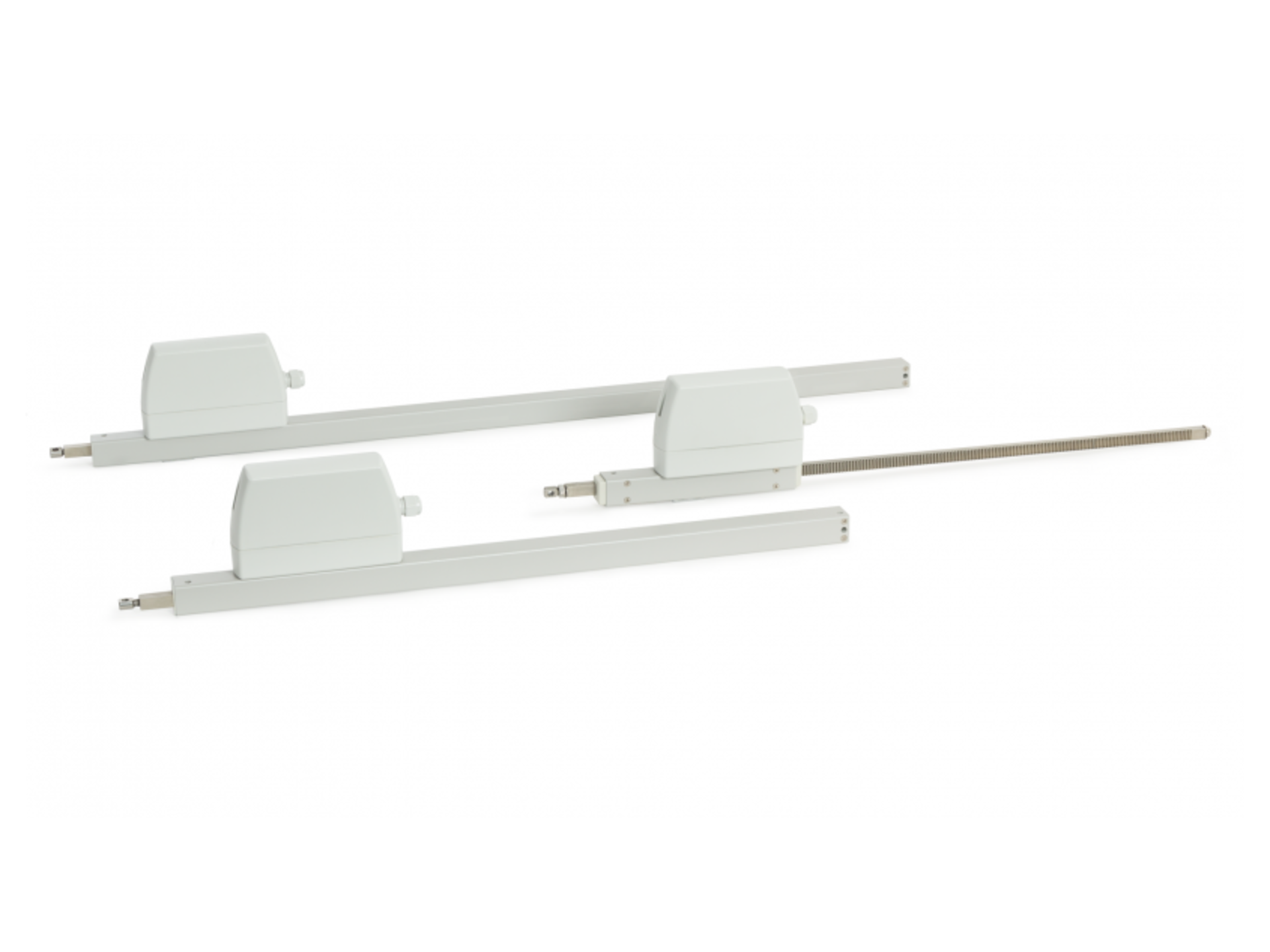

ZA 85-K-BSY+ - Různá provedení ZA 85-K-BSY+ - Různá provedení

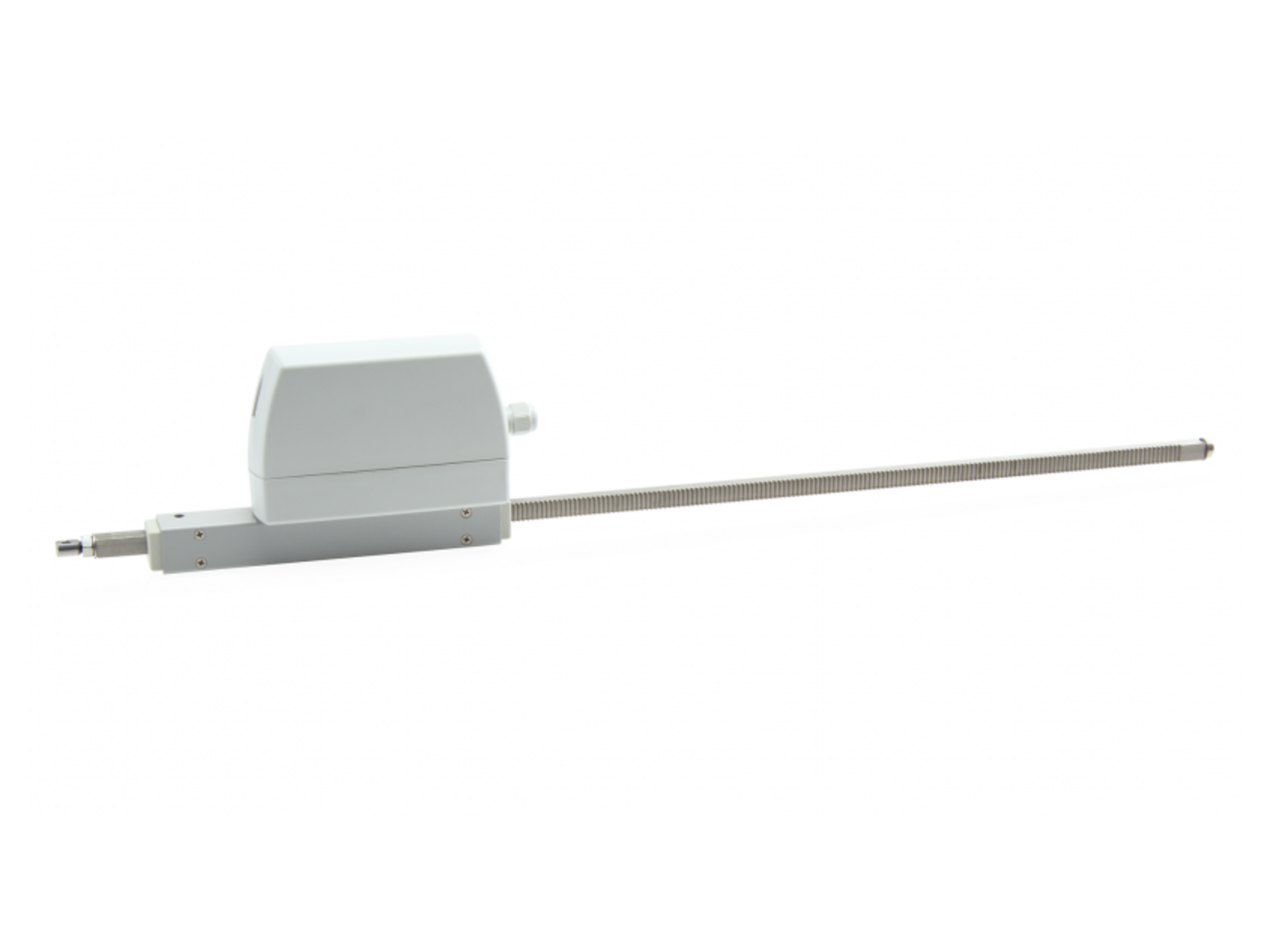

ZA 85-K-BSY+ - Provedení OT ZA 85-K-BSY+ - Provedení OT

Vlastnosti

  • Lze použít pro otvory pro odvod kouře, D+H Euro SHEV podle EN 12101-2 a pro denní větrání.
  • S integrovaným motorem BSY+ a synchronizovanou elektronikou řízenou mikroprocesorem.
  • Přímé ovládání přes 230 V AC
  • Možnost až 4 pohonů v jedné synchronní skupině
  • Nízká spotřeba proudu díky vysoké účinnosti
  • Možnost přívodu kabelů shora i zespodu
  • Možnost výměny pohonné jednotky zleva doprava
  • Rychlost chodu ve směru ZAVŘENO klesá na 5 mm/s (pasivní ochrana zavírací hrany)
  • Časově řízené couvání při detekci překážky ve směru ZAVŘENO (aktivní ochrana zavírací hrany).
  • K dispozici v libovolném odstínu dle vzorníku RAL
  • Lze použít prakticky pro všechny typy okenních otvorů
  • Pohon je vhodný pro povrchovou montáž na křídlo nebo rám okna
  • Díky univerzálním konzolím je pohon kompatibilní téměř se všemi dostupnými typy systémových profilů vč. Aluprof, Colt, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Wicona

Galerie

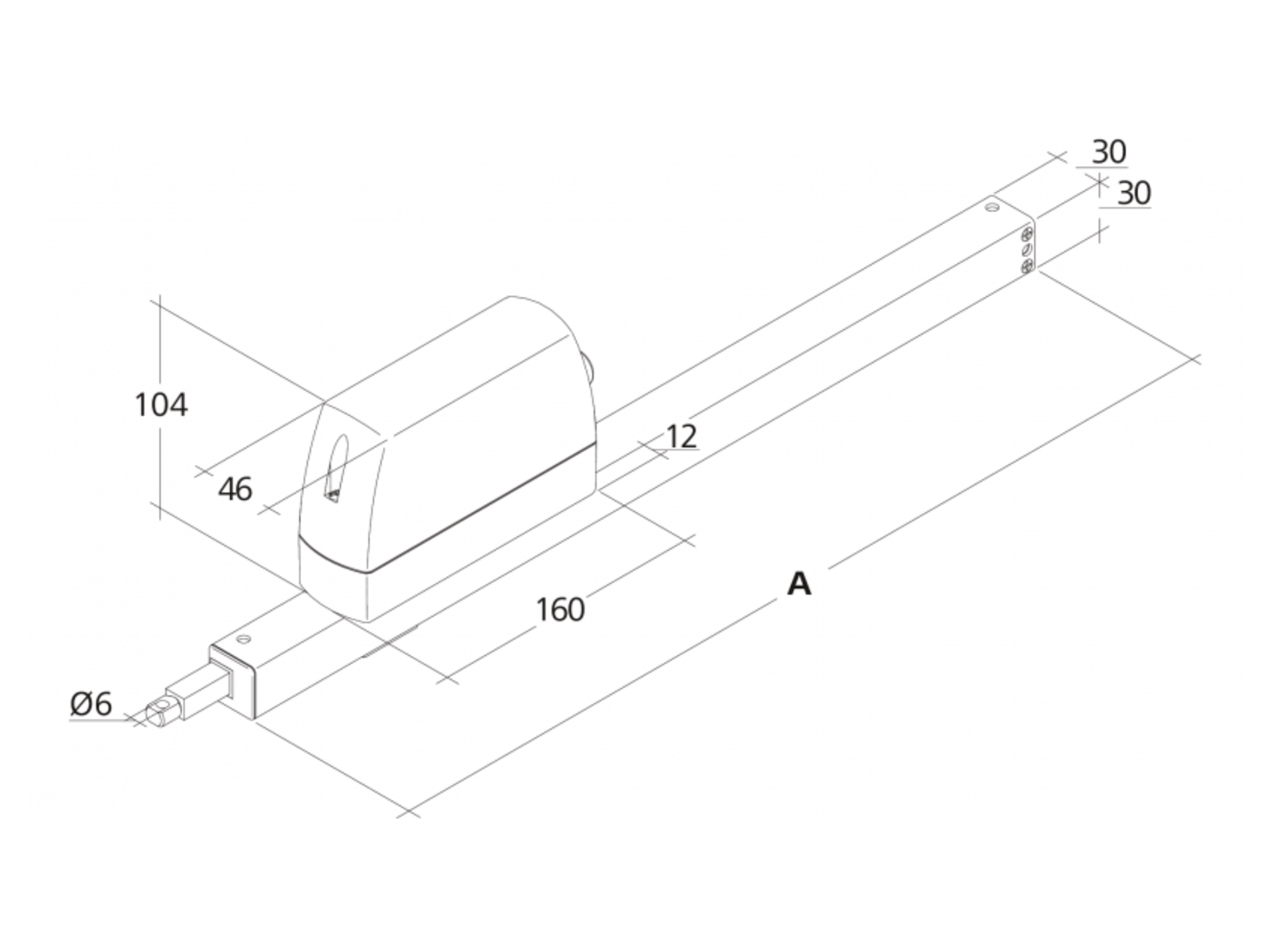

ZA 85-K-BSY+ - Rozměry ZA 85-K-BSY+ - Rozměry
ZA 85-K-BSY+ - Rozměry (PNG, ~528 KB)

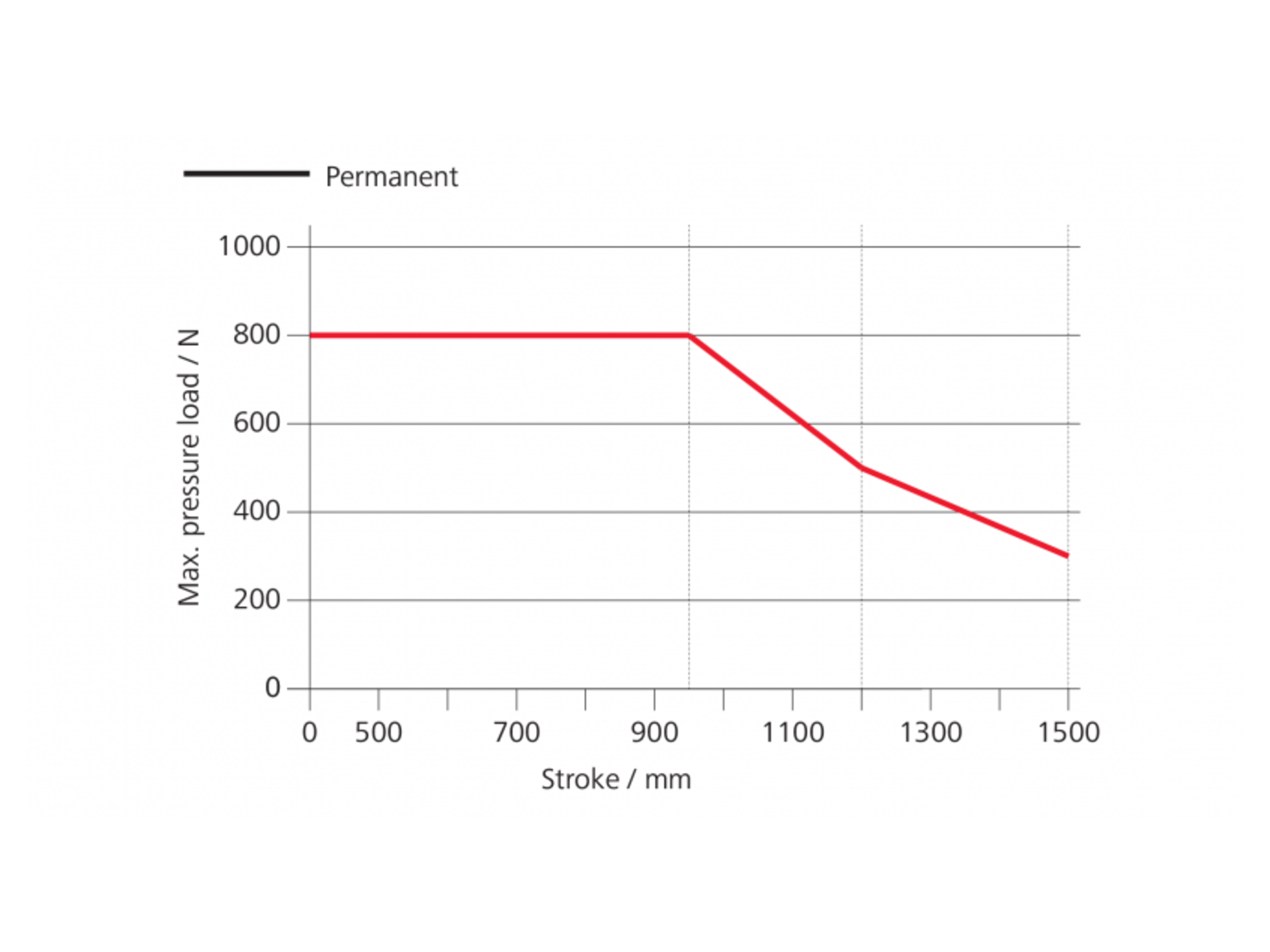

ZA 85-K-BSY+ - Diagram síly ZA 85-K-BSY+ - Diagram síly
ZA 85-K-BSY+ - Diagram síly (PNG, ~452 KB)

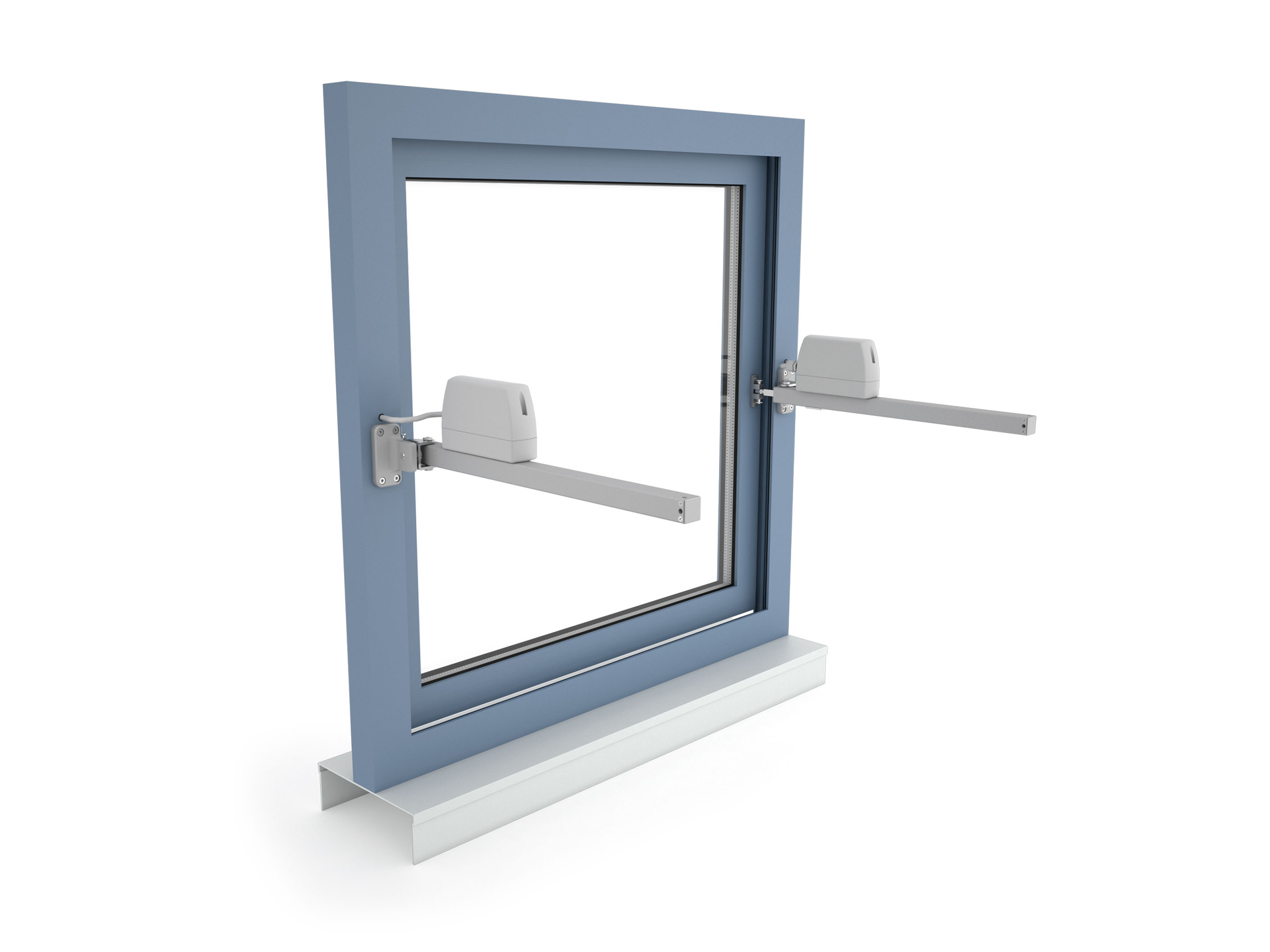

ZA 85-K-BSY+ - Povrchová montáž více pohonů na okno paralelně otvíravé ven ZA 85-K-BSY+ - Povrchová montáž více pohonů na okno paralelně otvíravé ven
ZA 85-K-BSY+ - Povrchová montáž více pohonů na okno paralelně otvíravé ven (JPG, ~357 KB)

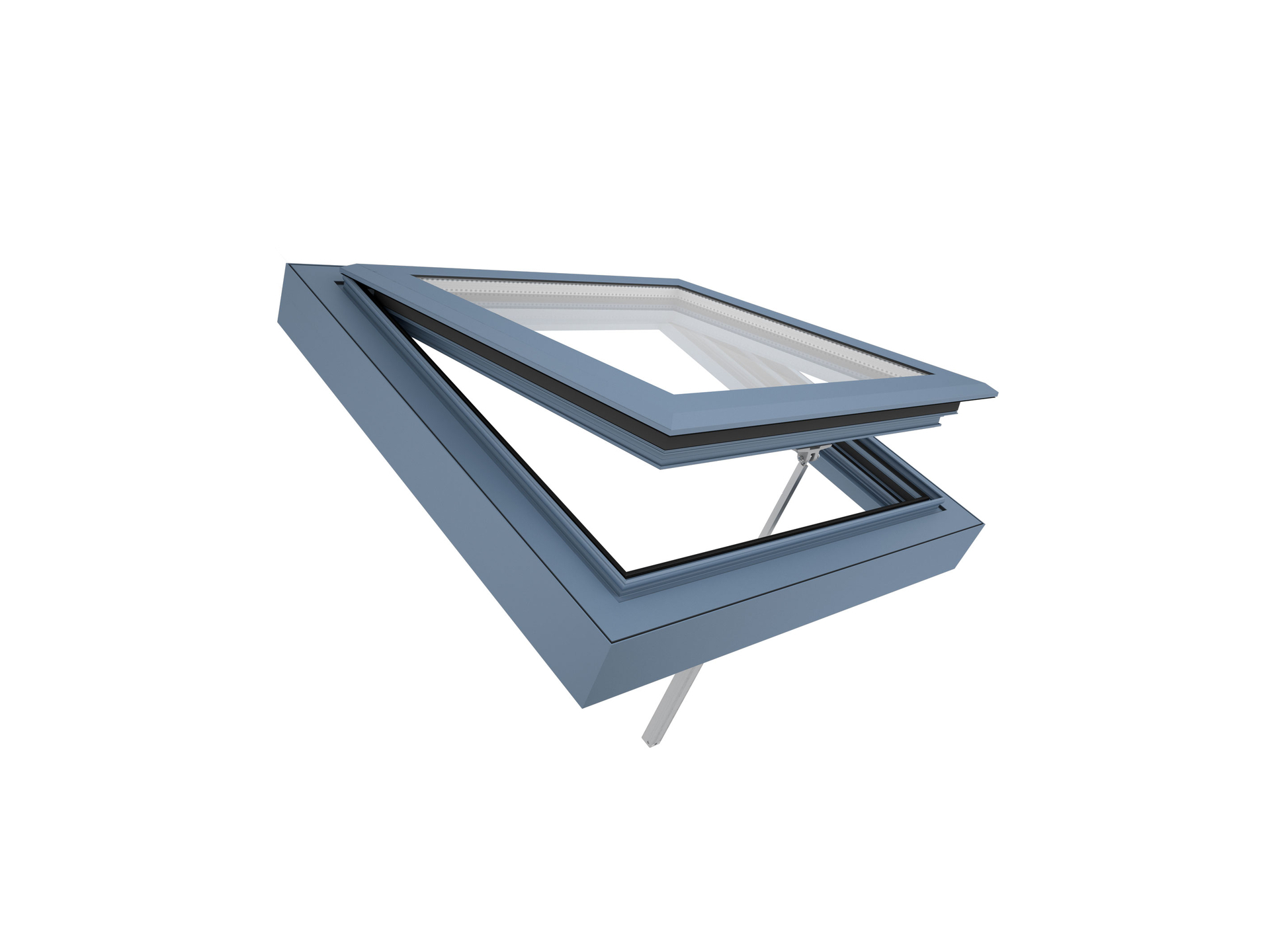

ZA 85-K-BSY+ - Povrchová montáž na výklopné střešní okno otvíravé ven ZA 85-K-BSY+ - Povrchová montáž na výklopné střešní okno otvíravé ven
ZA 85-K-BSY+ - Povrchová montáž na výklopné střešní okno otvíravé ven (JPG, ~366 KB)

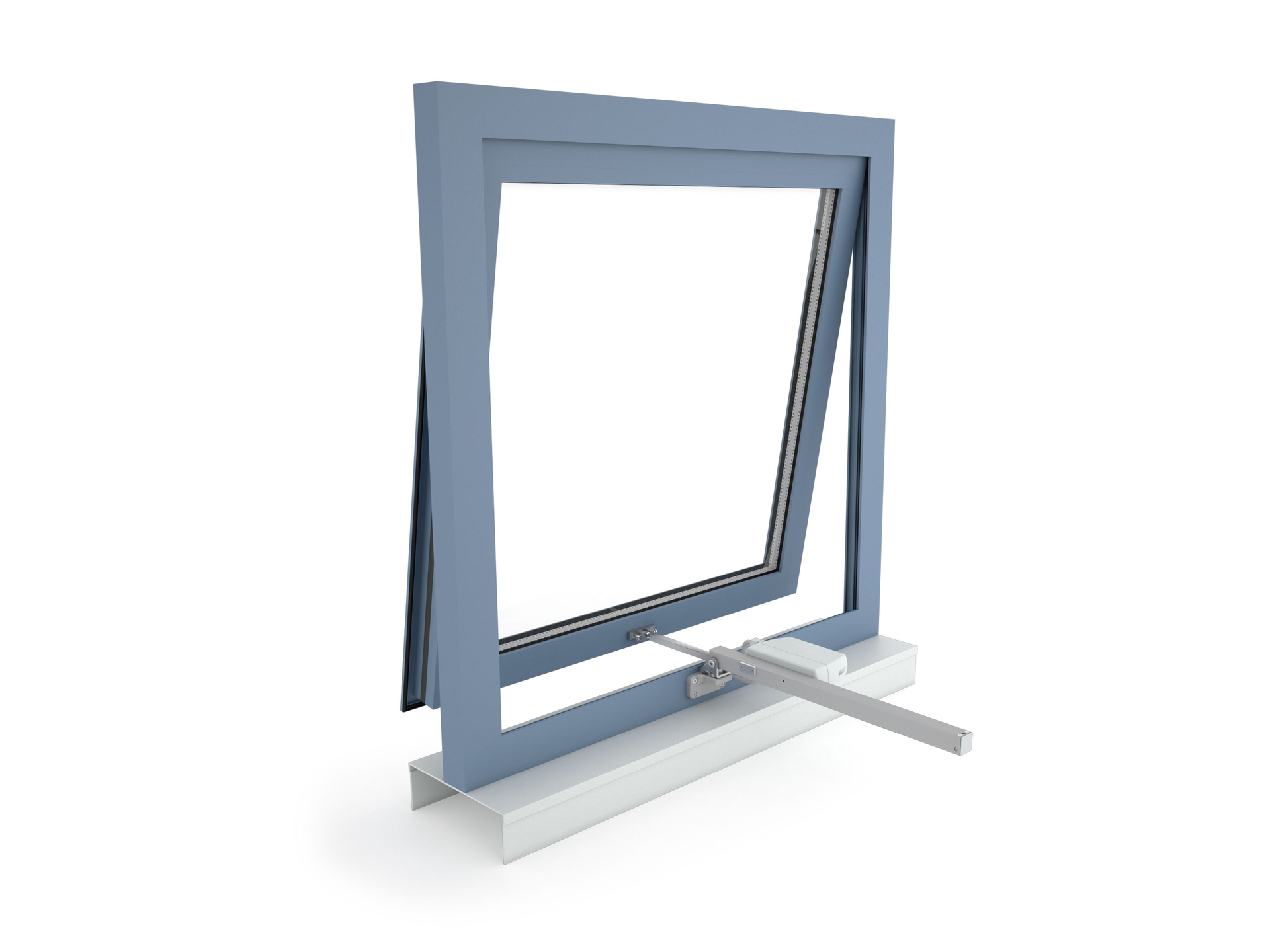

ZA 85-K-BSY+ - Povrchová montáž na výklopné okno otvíravé ven ZA 85-K-BSY+ - Povrchová montáž na výklopné okno otvíravé ven
ZA 85-K-BSY+ - Povrchová montáž na výklopné okno otvíravé ven (JPG, ~366 KB)

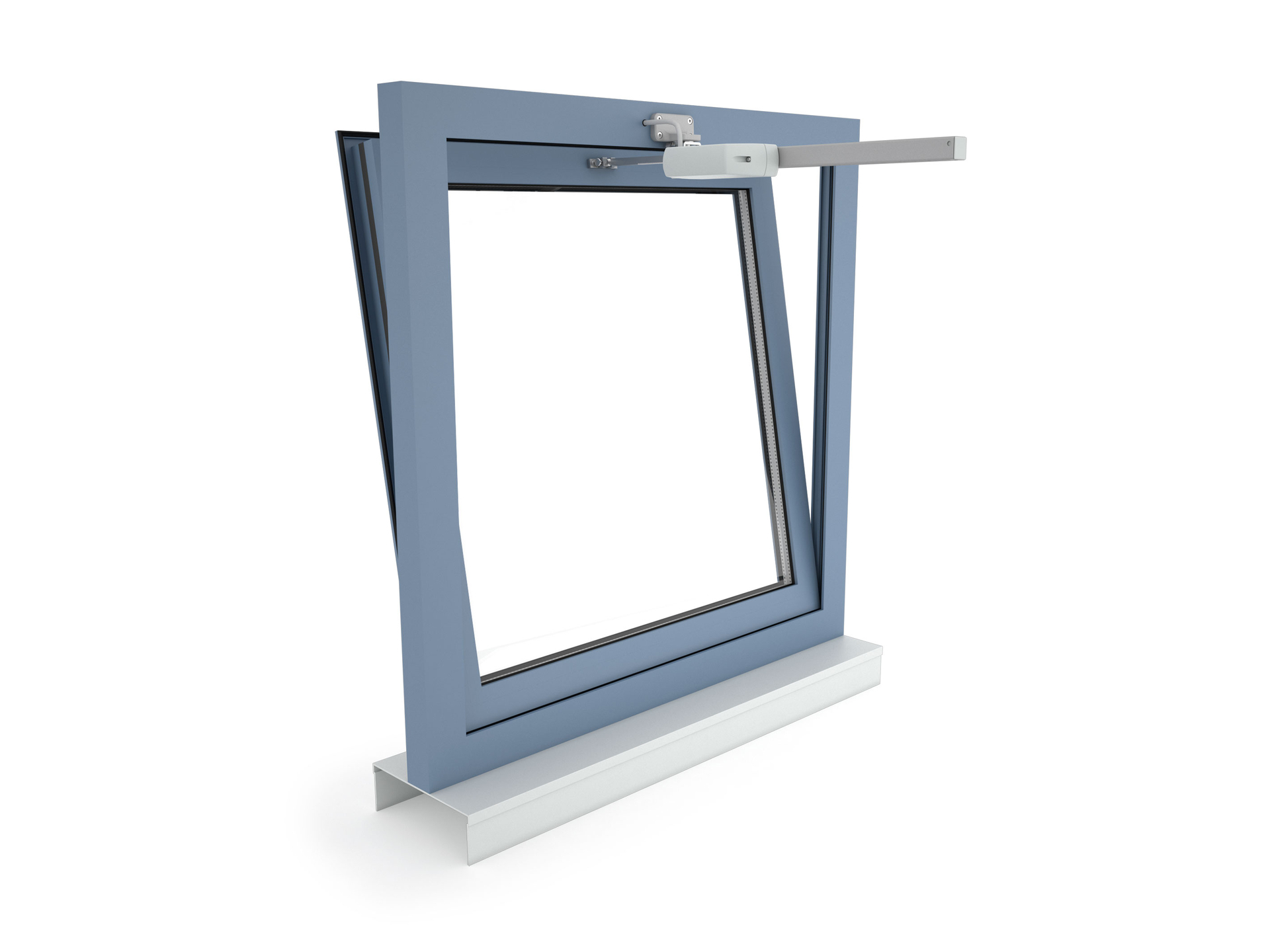

ZA 85-K-BSY+ - Povrchová montáž na sklopné okno otvíravé ven ZA 85-K-BSY+ - Povrchová montáž na sklopné okno otvíravé ven
ZA 85-K-BSY+ - Povrchová montáž na sklopné okno otvíravé ven (JPG, ~357 KB)

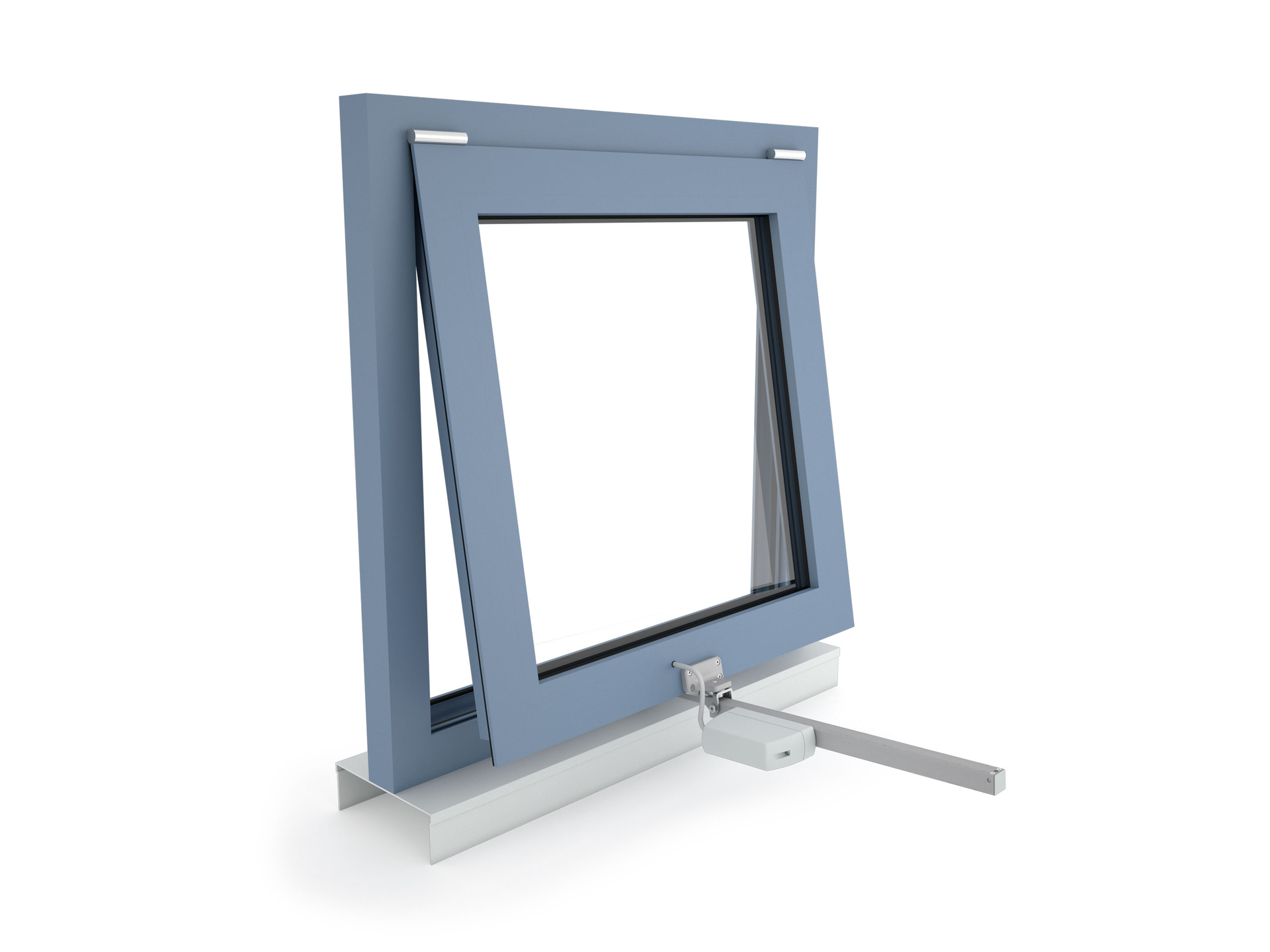

ZA 85-K-BSY+ - Povrchová montáž na výklopné okno otvíravé dovnitř ZA 85-K-BSY+ - Povrchová montáž na výklopné okno otvíravé dovnitř
ZA 85-K-BSY+ - Povrchová montáž na výklopné okno otvíravé dovnitř (JPG, ~382 KB)

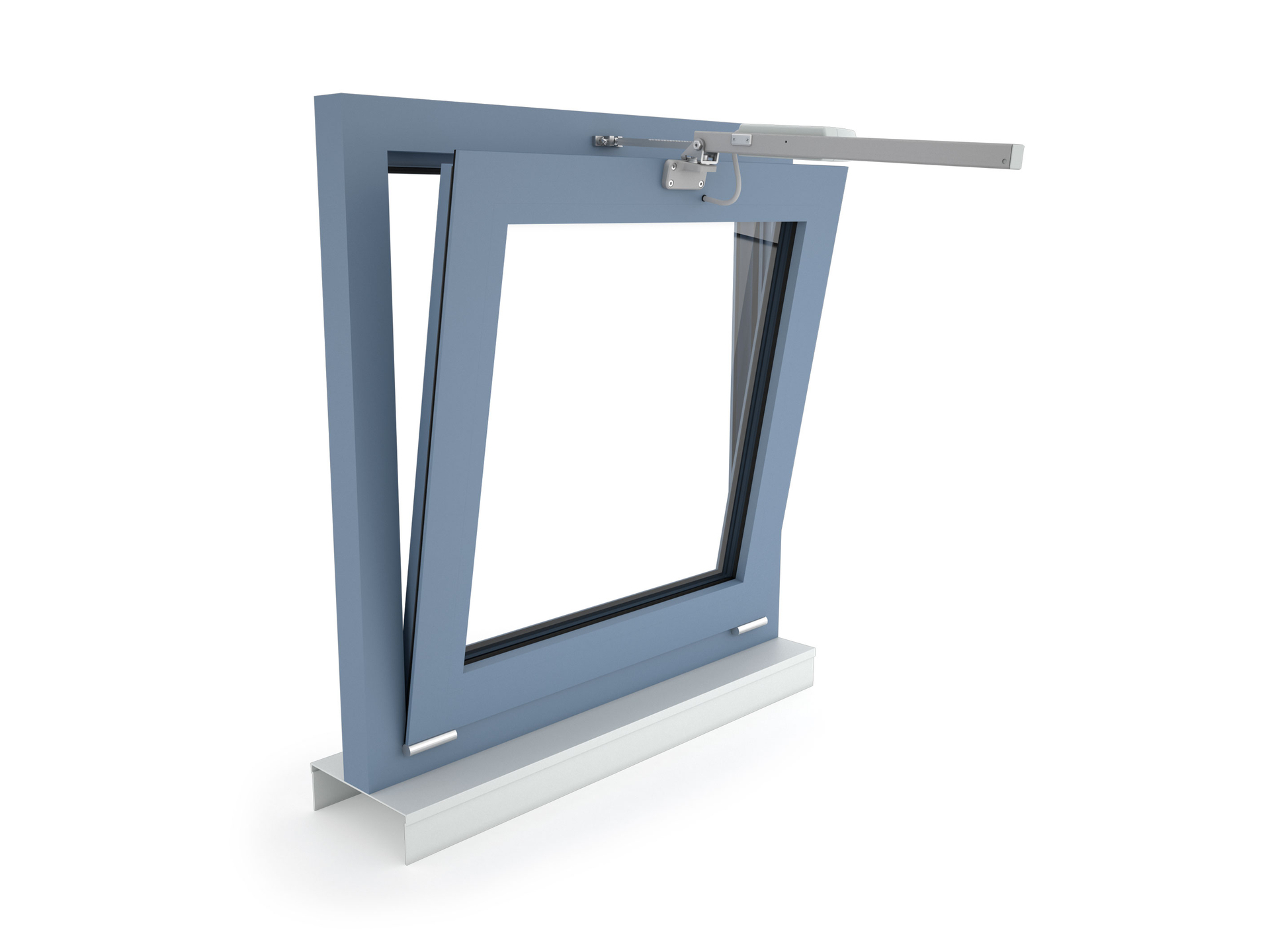

ZA 85-K-BSY+ - Povrchová montáž na sklopné okno otvíravé dovnitř ZA 85-K-BSY+ - Povrchová montáž na sklopné okno otvíravé dovnitř
ZA 85-K-BSY+ - Povrchová montáž na sklopné okno otvíravé dovnitř (JPG, ~384 KB)

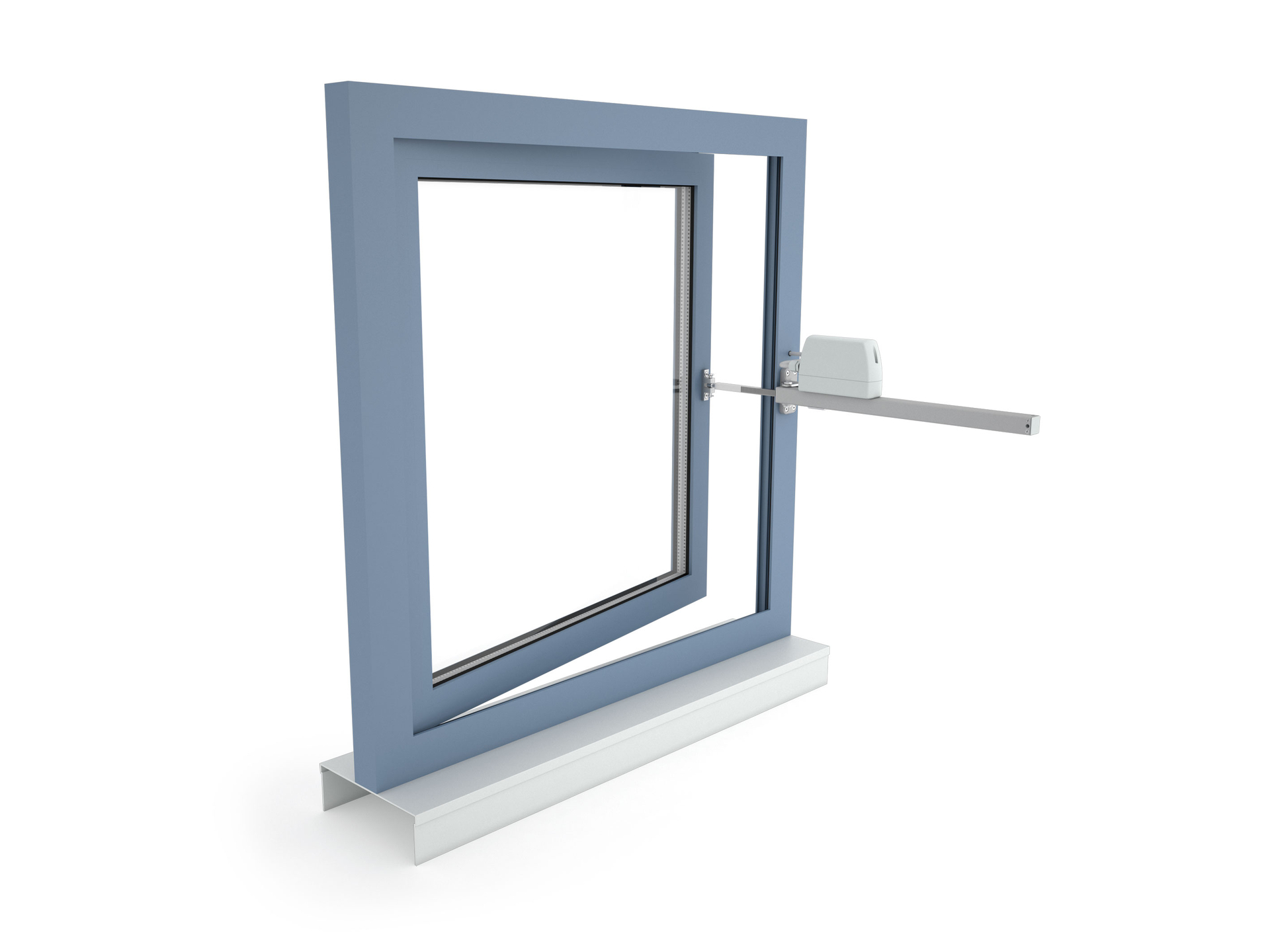

ZA 85-K-BSY+ - Povrchová montáž na otočné okno otvíravé ven ZA 85-K-BSY+ - Povrchová montáž na otočné okno otvíravé ven
ZA 85-K-BSY+ - Povrchová montáž na otočné okno otvíravé ven (JPG, ~337 KB)

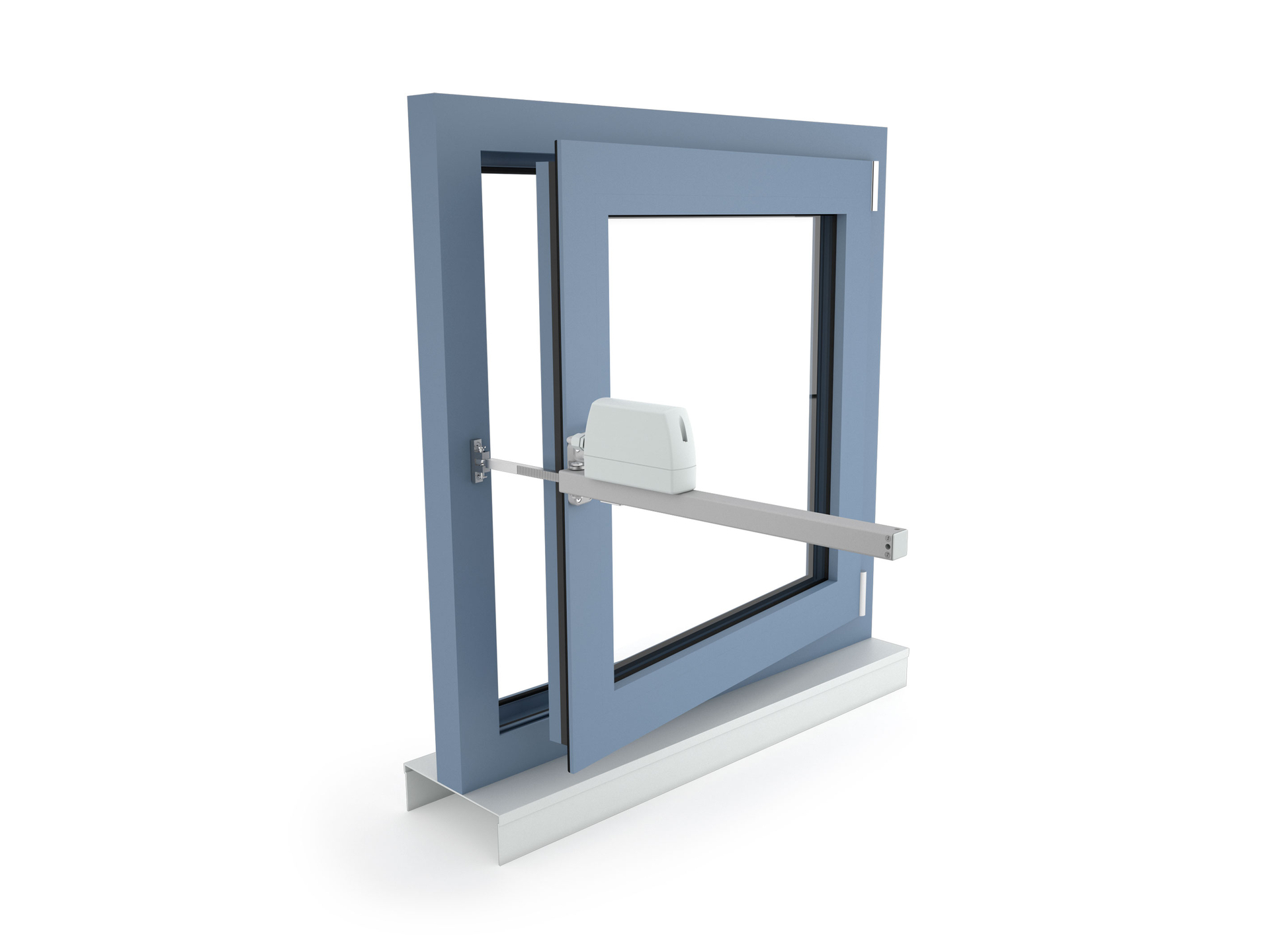

ZA 85-K-BSY+ - Povrchová montáž na otočné okno otvíravé dovnitř ZA 85-K-BSY+ - Povrchová montáž na otočné okno otvíravé dovnitř
ZA 85-K-BSY+ - Povrchová montáž na otočné okno otvíravé dovnitř (JPG, ~363 KB)

Soubory ke stažení

ZA-85-K-BSY+ - Technický list (DE, EN, FR, ES) (pdf, ~4 MB)
ZA-85-K-BSY+ - Přehled dostupných konzol EN (pdf, ~3 MB)
ZA-85-K-BSY+ - Katalogový list 2021 EN (pdf, ~6 MB)
ZA-85-K-BSY+ - CAD Výkresy (zip, ~16 MB)
BIM objekty

Technické informace

ZA 85-K-BSY+
Napájení 230 V AC / +10 % … -15 %
Vstupní frekvence 50 Hz
Výkon 30 W / 45 VA
Provozní cyklus 30 % (ON: 3 min. / OFF: 7 min.)
Tlaková síla 800 N
Tahová síla 800 N
Jmenovitá blokovací síla ** Max. 1 400 N (1 100 N ***)
Životnost 20 000 dvojitých zdvihů *
Zdvih 100 - 1 500 mm
Rychlost otevírání (denní větrání) 7.1 mm/s
Rychlost otevírání (požární odvětrání) 8 mm/s
Rychlost zavírání 7.1 mm/s
Typ ochrany IP 65
Hladina emisního akustického tlaku LpA ≤ 51 dB(A)
Teplotní rozsah -15 °C (-5 °C ***) ... +75 °C
Požární odolnost B300 (30 min / 300 °C)
Materiál hliník / polykarbonát
Povrchová úprava práškový lak
Barva bílý hliník (~ RAL 9006)
Připojení 2.5 m silikonový kabel
Š x V x H 225 - 1 662**** x 134 x 46 mm
Váha 1.35 - 3.55 kg****
* Vertikální použití konzultujte s odborníkem z naší firmy.
** V závislosti na způsobu kotvení.
*** V souladu s VdS 2580.
**** V závislosti na délce zdvihu.

Volitelná rozšíření

  • HS "Vysoká rychlost"
    V případě požárního odvětrání se používá vysokorychlostní funkce pro spolehlivé dosažení definované koncové polohy za 60 s. V režimu denního větrání pracuje pohon tiše a rychle, jako obvykle.
  • Programování funkcí
    Možnost individuální konfigurace parametrů pohonu (např. zdvihu) prostřednictvím softwaru a souvisejících servisních nástrojů pro pohony vybavené elektronikou PLP, BSY nebo BSY+.
  • BSY+ (synchronizace pohonů)
    BSY+ umožňuje komunikaci a synchronizaci mezi různými komponentami v okně. Například mezi řetězovými pohony při synchronním provozu nebo mezi pohony okna a zámky (např. FRA 11 BSY+ nebo VLD-BSY+).
  • Signál SGI (hlášení polohy)
    V kombinaci se zásuvnou jednotkou D+H servo SE 622 nebo bránou BSY BSY-GW-024-010-U lze pohony řídit s dokonalým polohováním.
  • Zvukový signál (odpovídající třídě ochrany)
    AS2 odpovídající "třídě ochrany 2" podle hodnocení rizik ZVEI prostřednictvím zvukového výstražného signálu ve směru jízdy "ZAVŘENO". AS3 odpovídající "třídě ochrany 3" v souladu s hodnocením rizik ZVEI, navíc k AS2, zastaví pohon na 11 s se zbývajícím zdvihem 28 mm.
  • Zpráva o koncové poloze (OTEVŘENO / ZAVŘENO)
    Zpětná vazba pohonu prostřednictvím integrovaného izolovaného spínacího kontaktu. K tomu dochází, pokud se řetězový nebo lineární pohon zcela vysunul nebo zasunul.
  • WS (použití v bazénu)
    K dispozici jako volitelné příslušenství pro lineární pohony, aby byly vhodné pro použití v bazénech. Pohon je vybaven hřebenem a pastorkem A4, okem A4 a převodovkou s pastorkem z tvrzené nerezové oceli.
  • W (použití venku)
    K dispozici jako volitelné příslušenství pro lineární pohony, které jsou vhodné pro venkovní použití. Pohon je vybaven odvzdušňovacím ventilem (v závislosti na instalaci), ochrannou vrstvou proti kondenzaci na elektronice a převodovkou s pastorkem z tvrzené nerezové oceli.

Certifikáty a osvědčení

  • EN 12101-2
  • Dekra
